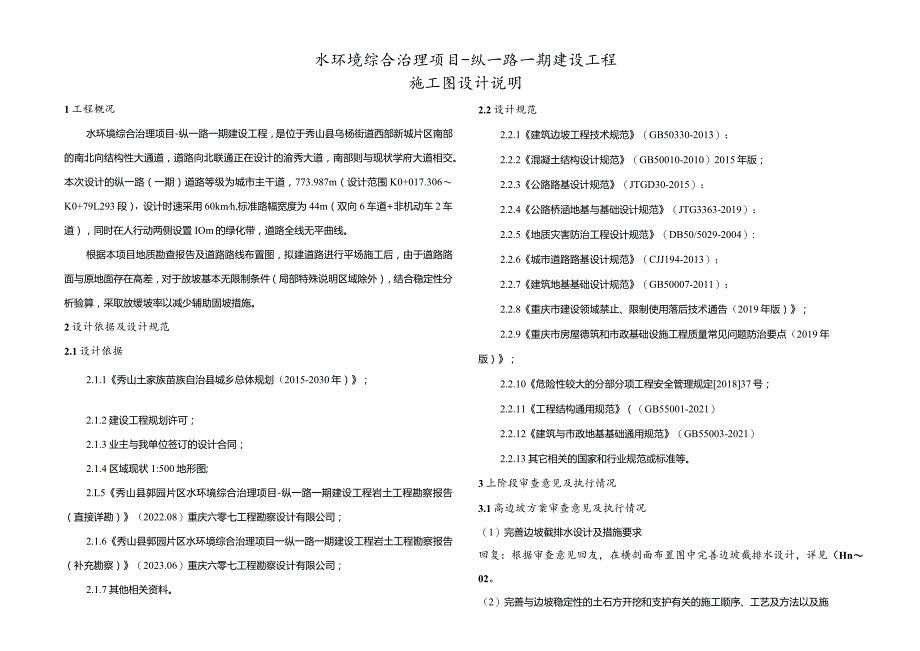

1、水环境综合治理项目-纵一路一期建设工程施工图设计说明1工程概况水环境综合治理项目-纵一路一期建设工程，是位于秀山县乌杨街道西部新城片区南部的南北向结构性大通道，道路向北联通正在设计的渝秀大道，南部则与现状学府大道相交。本次设计的纵一路（一期）道路等级为城市主干道，773.987m（设计范围K0+017.306K0+79L293段），设计时速采用60kmh,标准路幅宽度为44m（双向6车道+非机动车2车道），同时在人行动两侧设置IOm的绿化带，道路全线无平曲线。根据本项目地质勘查报告及道路路线布置图，拟建道路进行平场施工后，由于道路路面与原地面存在高差，对于放坡基本无限制条件（局部特殊说明区域除
2、外），结合稳定性分析验算，采取放缓坡率以减少辅助固坡措施。2设计依据及设计规范2.1设计依据2.1.1秀山土家族苗族自治县城乡总体规划（2015-2030年）；2.1.2建设工程规划许可；2.1.3业主与我单位签订的设计合同；2.1.4区域现状1:500地形图;2.L5秀山县郭园片区水环境综合治理项目-纵一路一期建设工程岩土工程勘察报告（直接详勘）（2022.08）重庆六零七工程勘察设计有限公司；2.1.6秀山县郭园片区水环境综合治理项目一纵一路一期建设工程岩土工程勘察报告（补充勘察）（2023.06）重庆六零七工程勘察设计有限公司；2.1.7其他相关资料。2.2设计规范2.2.1建筑边坡工程
3、技术规范（GB50330-2013）；2.2.2混凝土结构设计规范（GB50010-2010）2015年版；2.2.3公路路基设计规范（JTGD30-2015）；2.2.4公路桥涵地基与基础设计规范（JTG3363-2019）；2.2.5地质灾害防治工程设计规范（DB50/5029-2004）:2.2.6城市道路路基设计规范（CJJ194-2013）；2.2.7建筑地基基础设计规范（GB50007-2011）；2.2.8重庆市建设领域禁止、限制使用落后技术通告（2019年版）；2.2.9重庆市房屋德筑和市政基础设施工程质量常见问题防治要点（2019年版）；2.2.10危险性较大的分部分项工程安

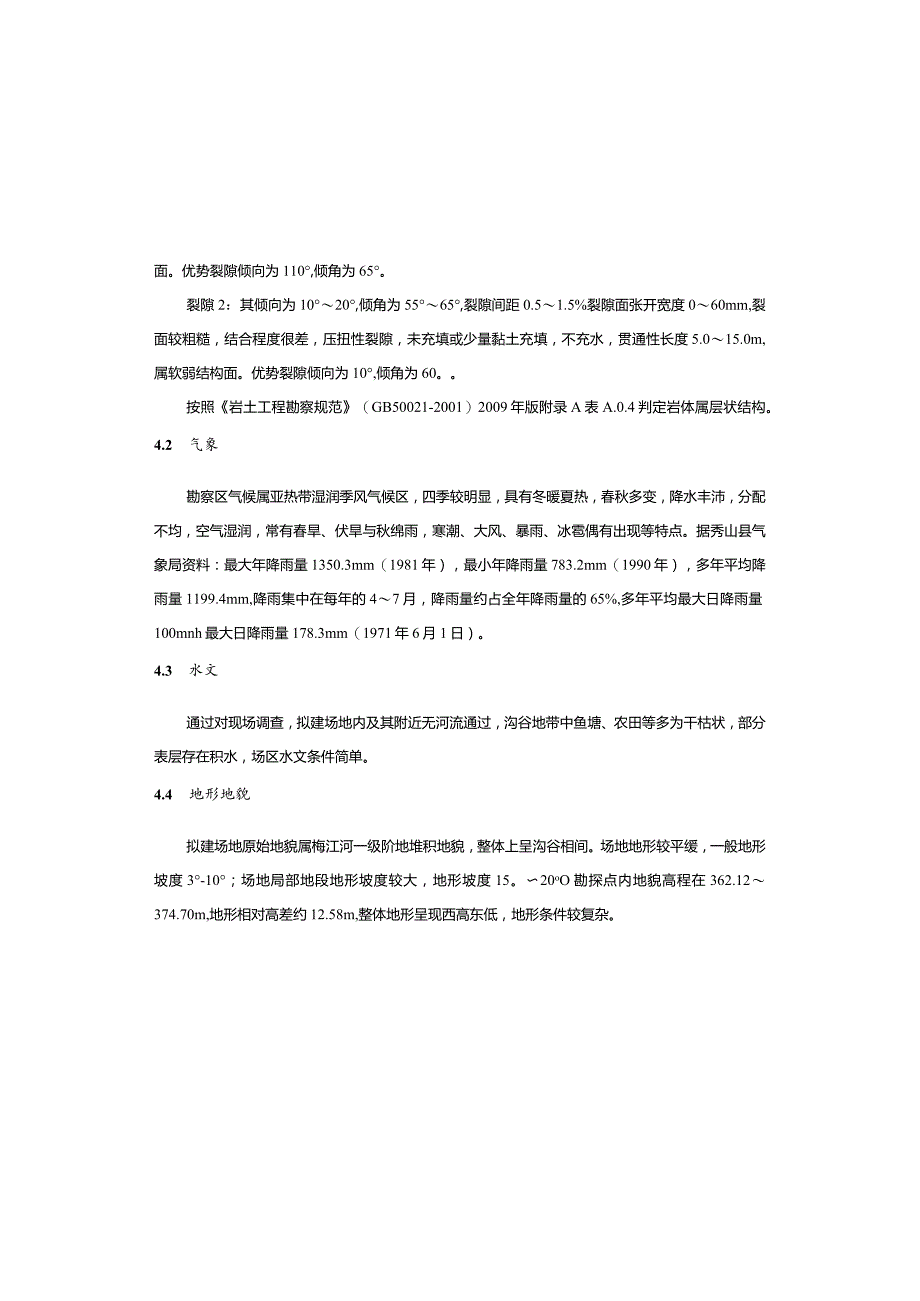

4、全管理规定201837号；2.2.11工程结构通用规范（GB55001-2021）2.2.12建筑与市政地基基础通用规范（GB55003-2021）2.2.13其它相关的国家和行业规范或标准等。3上阶段审查意见及执行情况3.1高边坡方案审查意见及执行情况（1）完善边坡截排水设计及措施要求回复：根据审查意见回友，在横剖面布置图中完善边坡截排水设计，详见（Hn02。（2）完善与边坡稳定性的土石方开挖和支护有关的施工顺序、工艺及方法以及施面。优势裂隙倾向为110,倾角为65。裂隙2：其倾向为1020,倾角为5565,裂隙间距0.51.5%裂隙面张开宽度060mm,裂面较粗糙，结合程度很差，压扭性裂隙
5、，未充填或少量黏土充填，不充水，贯通性长度5.015.0m,属软弱结构面。优势裂隙倾向为10,倾角为60。按照岩土工程勘察规范（GB50021-2001）2009年版附录A表A.0.4判定岩体属层状结构。4.2 气象勘察区气候属亚热带湿润季风气候区，四季较明显，具有冬暖夏热，春秋多变，降水丰沛，分配不均，空气湿润，常有春旱、伏旱与秋绵雨，寒潮、大风、暴雨、冰雹偶有出现等特点。据秀山县气象局资料：最大年降雨量1350.3mm（1981年），最小年降雨量783.2mm（1990年），多年平均降雨量1199.4mm,降雨集中在每年的47月，降雨量约占全年降雨量的65%,多年平均最大日降雨量100mn

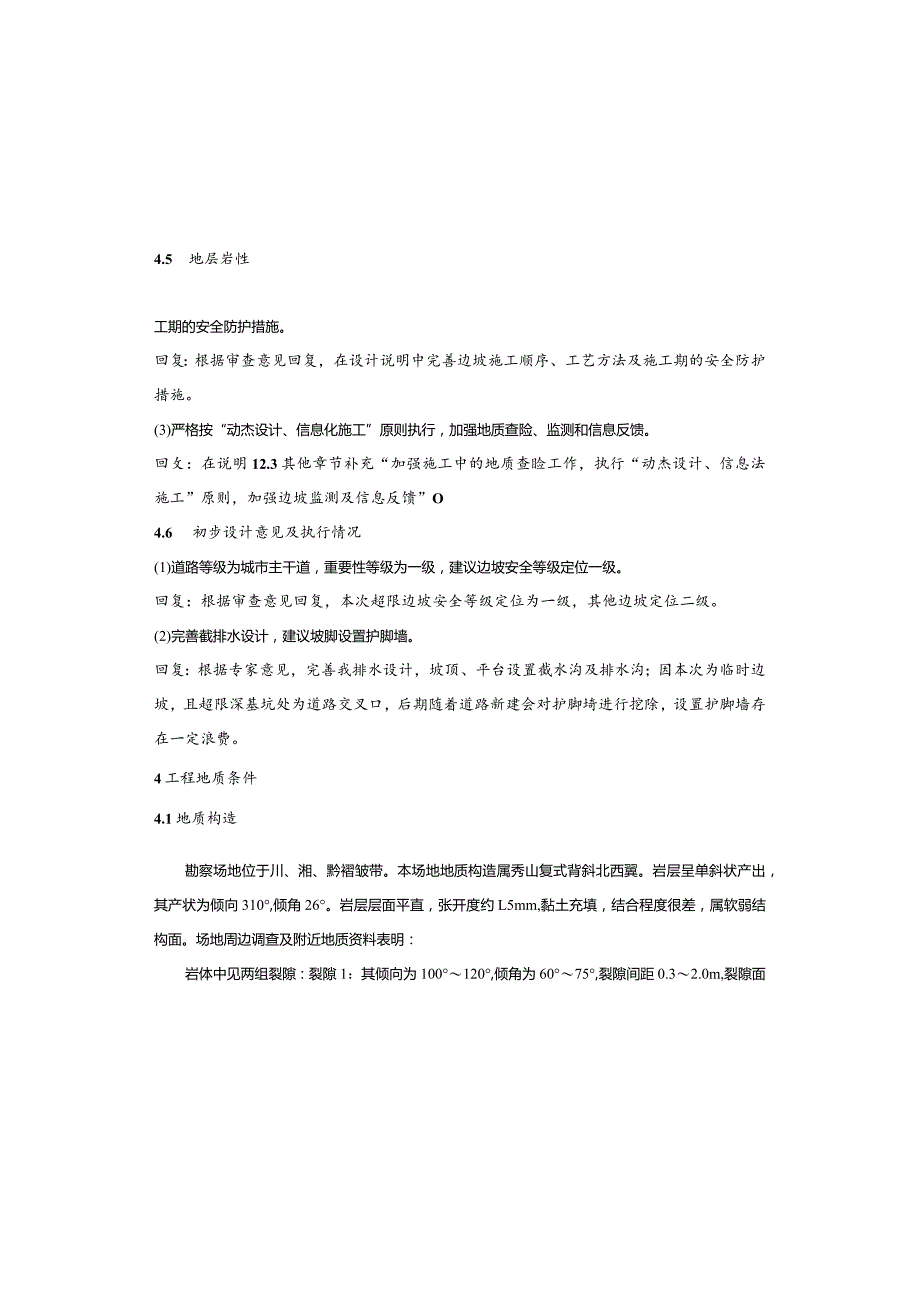

6、h最大日降雨量178.3mm（1971年6月1日）。4.3 水文通过对现场调查，拟建场地内及其附近无河流通过，沟谷地带中鱼塘、农田等多为干枯状，部分表层存在积水，场区水文条件简单。4.4 地形地貌拟建场地原始地貌属梅江河一级阶地堆积地貌，整体上呈沟谷相间。场地地形较平缓，一般地形坡度3-10；场地局部地段地形坡度较大，地形坡度15。20oO勘探点内地貌高程在362.12374.70m,地形相对高差约12.58m,整体地形呈现西高东低，地形条件较复杂。4.5 地层岩性工期的安全防护措施。回复：根据审查意见回复，在设计说明中完善边坡施工顺序、工艺方法及施工期的安全防护措施。(3)严格按“动杰设计、
7、信息化施工”原则执行，加强地质查险、监测和信息反馈。回攵：在说明12.3其他章节补充“加强施工中的地质查睑工作，执行“动杰设计、信息法施工”原则，加强边坡监测及信息反馈”O4.6 初步设计意见及执行情况(1)道路等级为城市主干道，重要性等级为一级，建议边坡安全等级定位一级。回复：根据审查意见回复，本次超限边坡安全等级定位为一级，其他边坡定位二级。(2)完善截排水设计，建议坡脚设置护脚墙。回复：根据专家意见，完善我排水设计，坡顶、平台设置截水沟及排水沟；因本次为临时边坡，且超限深基坑处为道路交叉口，后期随着道路新建会对护脚埼进行挖除，设置护脚墙存在一定浪费。4工程地质条件4.1地质构造勘察场地位
8、于川、湘、黔褶皱带。本场地地质构造属秀山复式背斜北西翼。岩层呈单斜状产出，其产状为倾向310,倾角26。岩层层面平直，张开度约L5mm,黏土充填，结合程度很差，属软弱结构面。场地周边调查及附近地质资料表明：岩体中见两组裂隙：裂隙1：其倾向为100120,倾角为6075,裂隙间距0.32.0m,裂隙面张开宽度050mm,裂面较粗糙，结合程度很差，压扭性裂隙，未充填或少量黏土充填，不充水，贯通性长度3.010.0m,属软弱结构区经验，将场地钻探深度范围内的基岩总体划分为强风化带和中等风化带。基岩强风化层底界随基岩面起伏。强风化层风化强烈，岩芯破碎，呈颗粒状或碎块状，质软。中风化岩芯较破碎较完整，多
9、呈短柱状、柱状、局部较破碎，呈碎块状，颗粒状。4.7 水文地质条件勘察场地地下水类型主要为第四系松散孔隙水及基岩岩溶裂隙水。1. 7.1松散岩类孔隙水该类地下水赋存于第四系全新统人工填土层、残坡积层中，地下水补给来源主要为大气降水。斜坡高处向地势较低的区域渗流排泄。由于该层孔隙率大，透水性好，厚度小，含水性差，水量贫乏，在暴雨后有短暂孔隙水存在。地下水以第四系松散孔隙水为主，地下水接受大气降水补给，受季节影响明显。4. 7.2基岩岩溶裂隙水勘察区属岩溶地貌，岩溶发育状况为局部发育较强烈，外业钻孔局部发育有溶蚀破碎带；地表未见溶沟、溶槽、落水洞发育，受地表水补给，地下水汇集在岩溶破碎带及溶蚀沟槽
10、中，场地基岩岩溶裂隙水较贫乏。根据钻孔水位观测：钻孔中不存在地下水，地下水贫乏。根据相邻场地及区域经验：场地内覆盖层及强风化基岩透水性较好，属强透水层，受大气降雨补给作用明显。计算得综合渗透系数为4.547md5. 7.3水腐蚀性评价勘察区周边无污水排放，无化工厂，根据岩土工程勘察规范(GB50021-2001)(2009版)结合地区区域经验：拟建场地环境类型属II类，土对混凝土结构有微腐蚀：对钢筋混凝土结构中钢筋有微腐蚀。4.8 不良地质作用据地面调查及钻探揭露，场地勘察深度范围内揭露的地层有第四系人工填土层(Q4ml).冲洪积层红黏土(Q4al+pl),下伏寒武系中统平井组(2p)灰岩。其
11、岩性由上至下分述如下：4.5.1第四系人工填土层(QJ)素填土：褐色、黄褐色，主要由粘性土,灰岩、砂岩碎块石及少量建筑垃圾组成，硬质物粒径2100cm,含量30%40%,分布不均，结构稍密、稍湿，由机械抛填形成约5年以上。场地内揭露厚度为0.88.3m(ZK7ZK46)。4.5.2第四系冲洪积层：(Q严)红黏土：褐色，由粘土矿物组成，夹少量灰岩碎石及卵石，碎石块径l3cm,含量10%20%,干强度、韧性中等高，刀切面稍有光泽，无摇震反应。场地内广泛分布，揭露厚度为1.1-6.Om(ZK46ZK2)。4.5.3寒武系中统平井组灰岩(2p-Dm)白云质灰岩(2P):浅灰色、褐灰色，由碳酸盐矿物组成
12、，微晶质结构，薄中厚层状构造。强风化层裂隙发育，岩芯破碎，呈碎块状，强度低；中风化岩芯破碎-较完整，为粗颗粒状、碎块状、短柱状，节长一般为528cm,局部因陡倾裂隙及方解石脉发育，岩芯呈碎块及砂砾状，岩质较硬，强度较高。整个场地均有分布。据野外识别，部分岩芯颗粒状、碎块状是因为受风化和构造裂隙的共同作用，岩溶现象为中等发育。4.6基岩面起伏及强风化带特征第四系地层与下伏寒武系地层呈不整合接触。第四系覆盖层厚度3.50-16.30m,拟建场地局部受地形地貌及溶蚀影响，相对较为平缓，局部呈跳跃式起伏。基岩面高程范围349.60(ZY25)368.94m(ZY8),相对高差19.34m。按岩土工程勘
13、察规范(GB50021-2001)(2009年版)规范并结合重庆地（饱和）（饱和）（饱和）红黏土17.0（天然）37.47（天然）10.04（天然）150*30MN10l*17.2（饱和）25.76（饱和）7.75（饱和）强风化灰Oj石25.00*（天然）/400*中风化灰岩25.14（天然）25.80（饱和）12.039.03800*32*3612注：（1）带为经验取值。（2）压实填土做持力层时，建议压实系数不小于0.97,当做地坪使用时，压实系数不小于0.94。（3）当无外倾结构面控制时，岩体破裂角取45+2=63.62,等效内摩察角取520.（4）边坡放坡坡率，填土：坡高小于5m时，1：
14、1.5；坡高大于5m时，1：1.75；红黏土1:1.75（5）岩体水平抗力系数，强风化白云岩取值60MN/I0，中风化白云岩取值150MN/10。（6）红黏土与锚固体极限粘结强度标准值40KPa:灰岩与锚固体极限粘结强度标准值700KPa7支护设计本次设计道路共2个边坡，1#边坡为纵一路K0+51.857K0+770.704左侧挖方边坡，2#边坡为纵一路K0+51.857-K0+770.704右侧挖方边坡。本次设计1#、2#边坡段落共有2段高边坡，6段深基坑，其中5段深基坑为超限深基坑。其余段落为一般边坡。高边坡/深基坑设置区段一览表序号里程长度（m）最大高度（ID）边坡类型安全等级结构形式1
