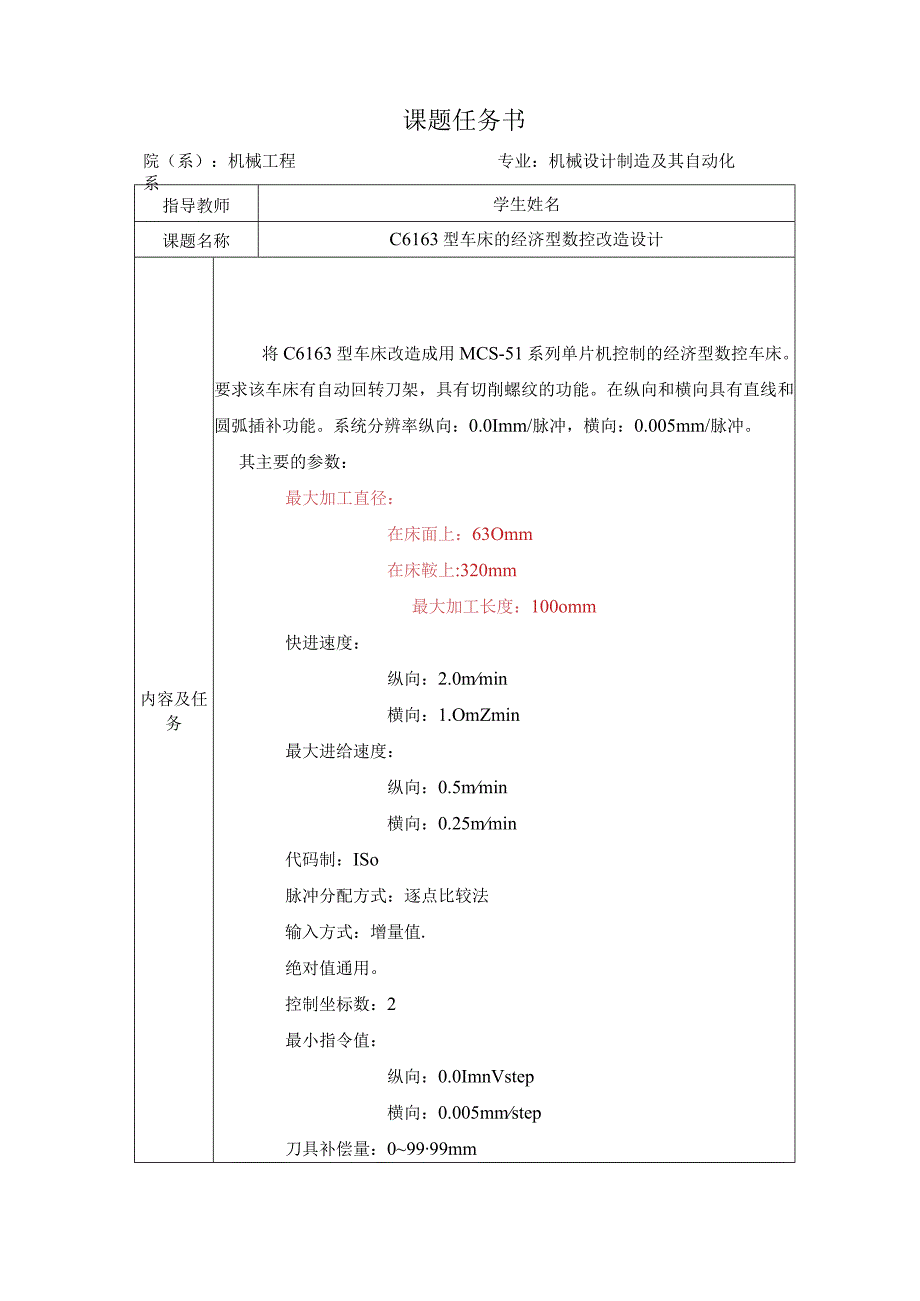

1、课题任务书指导教师学生姓名课题名称C6163型车床的经济型数控改造设计内容及任务将C6163型车床改造成用MCS-51系列单片机控制的经济型数控车床。要求该车床有自动回转刀架,具有切削螺纹的功能。在纵向和横向具有直线和圆弧插补功能。系统分辨率纵向:0.0Imm/脉冲,横向:0.005mm/脉冲。其主要的参数:最大加工直径:在床面上:63Omm在床鞍上:320mm最大加工长度:100omm快进速度:纵向:2.0mmin横向:1.OmZmin最大进给速度:纵向:0.5mmin横向:0.25mmin代码制:ISo脉冲分配方式:逐点比较法输入方式:增量值.绝对值通用。控制坐标数:2最小指令值:纵向:0

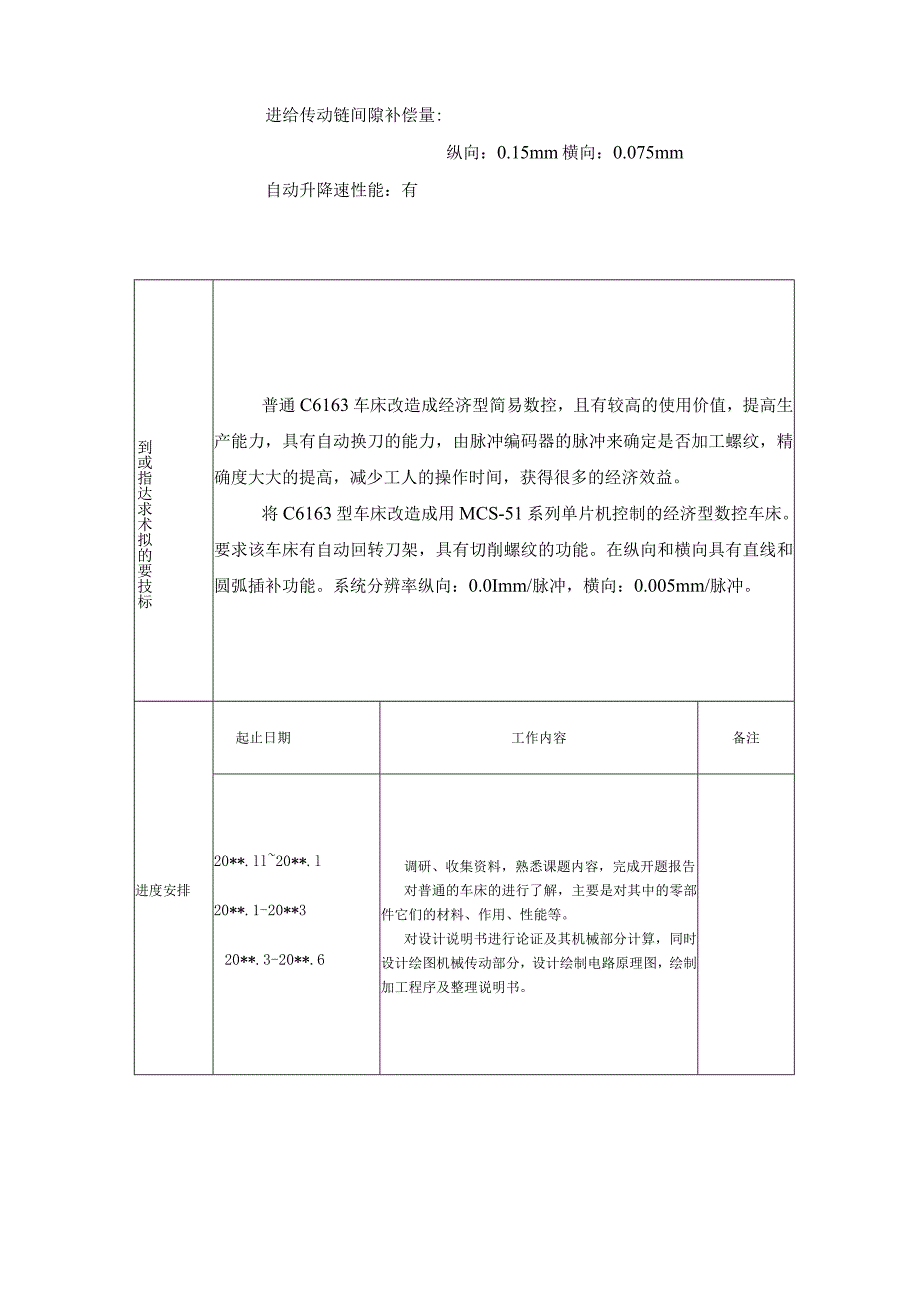

2、.0ImnVstep横向:0.005mmstep刀具补偿量:09999mm院(系):机械工程系专业:机械设计制造及其自动化进给传动链间隙补偿量:纵向:0.15mm横向:0.075mm自动升降速性能:有到或指达求术拟的要技标普通C6163车床改造成经济型简易数控,且有较高的使用价值,提高生产能力,具有自动换刀的能力,由脉冲编码器的脉冲来确定是否加工螺纹,精确度大大的提高,减少工人的操作时间,获得很多的经济效益。将C6163型车床改造成用MCS-51系列单片机控制的经济型数控车床。要求该车床有自动回转刀架,具有切削螺纹的功能。在纵向和横向具有直线和圆弧插补功能。系统分辨率纵向:0.0Imm/脉冲,

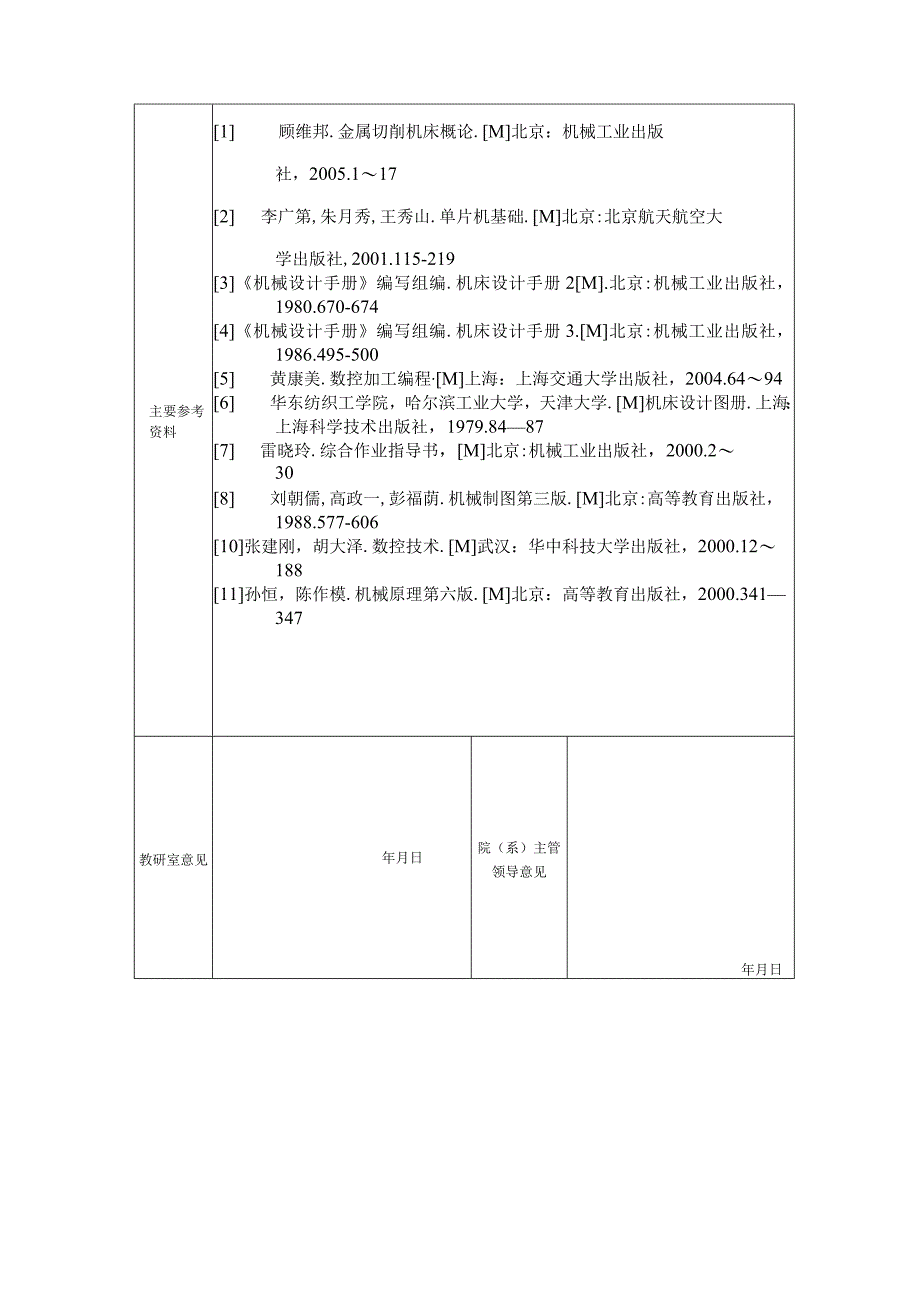

3、横向:0.005mm/脉冲。进度安排起止日期工作内容备注20*.ll20*.l20*.1-20*320*.3-20*.6调研、收集资料,熟悉课题内容,完成开题报告对普通的车床的进行了解,主要是对其中的零部件它们的材料、作用、性能等。对设计说明书进行论证及其机械部分计算,同时设计绘图机械传动部分,设计绘制电路原理图,绘制加工程序及整理说明书。主要参考资料1 顾维邦.金属切削机床概论.M北京:机械工业出版社,2005.1172 李广第,朱月秀,王秀山.单片机基础.M北京:北京航天航空大学出版社,2001.115-2193机械设计手册编写组编.机床设计手册2M.北京:机械工业出版社,1980.670

4、-6744机械设计手册编写组编.机床设计手册3.M北京:机械工业出版社,1986.495-5005 黄康美.数控加工编程M上海:上海交通大学出版社,2004.64946 华东纺织工学院,哈尔滨工业大学,天津大学.M机床设计图册.上海:上海科学技术出版社,1979.84877 雷晓玲.综合作业指导书,M北京:机械工业出版社,2000.2308 刘朝儒,高政一,彭福荫.机械制图第三版.M北京:高等教育出版社,1988.577-60610张建刚,胡大泽.数控技术.M武汉:华中科技大学出版社,2000.1218811孙恒,陈作模.机械原理第六版.M北京:高等教育出版社,2000.341347教研室意见

5、年月日院(系)主管领导意见年月日株洲工学院20*届毕业设计(论文)材料院(系)、部:学生姓名:指导教师:职称职称专业:班级:学号:20*年5月20日毕业设计(论文)开题报告1 .结合课题任务情况,根据所查阅的文献资料,撰写15002000字左右的文献综述。在经济全球化和全球信息化以及我国加入世贸组织(WTO)的新形势下,“以信息化带动工业化,发挥后发优势,实现社会生产力的跨越式的发展”已列入我国今后的战略发展规划。面向国民生产经济建设主战场,围绕执照业和经济发展的需求,整合科技资源、加快信息技术向传统产业渗透,使落实这战略的重要举措。经济型数控是我国80年代科技发展的产物。这种数控系统由于功能

6、适宜,价格便宜,用它来改造车床,投资少、见效快,成为我国“七五”、“八五”重点推广的新技术之一。十几年来,随着科学技术的发展,经济型数控技术也在不断进步,数控系统产品不断改进完善,并且有了阶段性的突破,使新的经济型数控系统功能更强,可靠性更稳定,功率增大,结构简单,维修方便。由于这项技术的发展增强了经济型数控的活力,根据我国国情,该技术在今后一段时间内还将是我国机械行业老设备改造的很好途径。对于原有老的经济型数控车床,特别是80年代末期改造的设备,由于种种原因闲置的很多,浪费很大;在用的设备使用至今也十几年了,同样面临进一步改造的问题通过改造可以提高原有装备的技术水平,大大提高生产效率,创造更

7、大的经济效益。毕业设计是学生在校学习阶段的最后一个教学环节,也是学生完成工程师基本训练的重要环节。其目的培养学生综合运用所学专业和基础理论知识,独立解决本专业一般工程技术问题能力,树立正确的设计思想和工作作风。毕业设计说明书不只反映了设计的思想内容,方法和步骤,而且还反映了学生的文理修养和作风。2 .要研究或解决的问题、拟采用的方法或技术路线:从本设计中我主要是进给系统、硬件设计和机械传动方式。(1)系统的运动方式与伺服系统的选择由于改造后的经济型数控车床应具有定位、直线插补、顺圆和逆圆插补、暂停、循环加工公英制螺纹加工等功能,故应选择连续控制系统。考虑到属于经济型数控机床加工精度要求不高,为

8、了简化结构、降低成本,采用步进电机开环控制系统。(2)计算机系统根据机床要求,采用8位微机。由于MCS51系列单片机具有集成度高,可靠性好、功能强、速度快、抗干扰能力强、性能价格比高等特点,决定采用MCS-51系列的8031单片机扩展系统。控制系统由微机部分、键盘及显示器、I/O接口及光隔离电路、步进电大电路等组成。系统的加工程序和控制命令通过键盘操作实现,显示器采用数码管显示加工数据及机床状态等信息。(3)机械传动方式为实现机床所要求的分辨率,采用步进电机经齿轮减速再传动丝杆。为了保证一定的传动精度跟平稳性,尽量减少摩擦力。选用滚珠丝杆螺母副。同时,为了提高传动刚度和消除间隙,采用有预加负荷

9、的结构。齿轮传动也要采用消除齿侧间隙的结构。3 .成果预测:对普通车床的改为数控车床后,这样提高经济效益,提高了工厂的竞争的能力。4 .时间进度计划:20*.11到20*.1调研、收集资料,熟悉课题内容,完成开题报告20*.1到20*.3对普通的车床的进行了解,主要是其中的零部件的材料、作用、性能等。20*.3到20*.5和20*.5到20*.6对设计说明书进行论证及其机械部分计算,同时设计绘图机械传动部分,设计绘制电路原理图,绘制加工程序及整理说明书。5 .指导教师意见(对课题方案的可行性、深度、广度及工作量的意见):指导教师年月日6 .教研室意见:教研室主任株洲工学院毕业设计(论文)中期报

10、告课题名称:C6163型车床的经济型数控改造设计课题主要任务:将C6163型车床改造成用MCS-51系列单片机控制的经济型数控车床。要求该车床有自动回转刀架,具有切削螺纹的功能。在纵向和横向具有直线和圆弧插补功能。1、简述开题以来所做的具体工作和取得的进展或成果自开题到现在,本人在所查阅的资料对C6163的进行了解,掌握改造的方法,能够单独进行改造。2、下一步的主要研究任务,具体设想与安排接下来的主要任务是通过AUTOCAD和Protell等软件进行了解,对装配图和电路图进行绘制。3、存在的具体问题由于在学校学理论,自己动手太少,缺乏一些创新的改造,往往在设计方面根据书本来,很少灵活运用,。4

11、、指导教师对该生前期研究工作的评价选题合理,对题目所涉及的背景知识较为了解。改造设计合理,方法正确,论述充分,语言表达清楚,有条理,如能再多一些实际工程经验更好。指导教师签名:日期:院、系:学生姓名学号班级专业指导教师姓名课题名称C6163型车床的经济型数控改造设计评语:(包括以下方面,学习态度、工作量完成情况、材料的完整性和规范性;检索和利用文献能力、计算机应用能力;学术水平或设计水平、综合运用知识能力和创新能力;)是否同意参加答辩:是口否口指导教师评定成绩分值:指导教师签字:年月日院、系:学生姓名学号班级专业评阅教师姓名课题C6163型车床的经济型数控改造设计评语:(对论文学术评语(包括选

12、题意义;文献利用能力;所用资料可靠性;创新成果及写作规范化和逻辑性)针对课题内容给设计者(作者)提出不少于3个问题,作为答辩时的必答题1.2.3.选题与文献综述(20分)分值:创新性(15分)分值:基础理论和专门知识(35分)分值:作者写作、表达能力(30分)分值:合计分值:是否同意参加答辩是口否口评阅人(签名):年月日株洲工学院20*届毕业设计(论文)答辩及最终成绩评定表院、系(公章):学生姓名学号班级答辩日期课题名称C6163型车床的经济型数控改造设计指导教师刘吉兆钱书琨成绩评定分值评定小计教师1教师2教师3教师4教师5课题介绍思路清晰,语言表达准确,概念清楚,论点正确,实验方法科学,分析归纳合理,结论严谨,设计(论文)有应用价值。30答辩表现思维敏捷,回答问题有理论根据,基本概念清楚,主要问题回答准确大、深入,知识面宽。必答题40自由提问30合计100答辩评分分值:答辩小组长签名:答辩成绩a:25%=指导教师评分分值:指导教师评定成绩b:50%=评阅教师评分分值:评阅教师评定成绩c:X25%=最终评定成绩:分数:等级:答辩委员会主任签名:年月日
