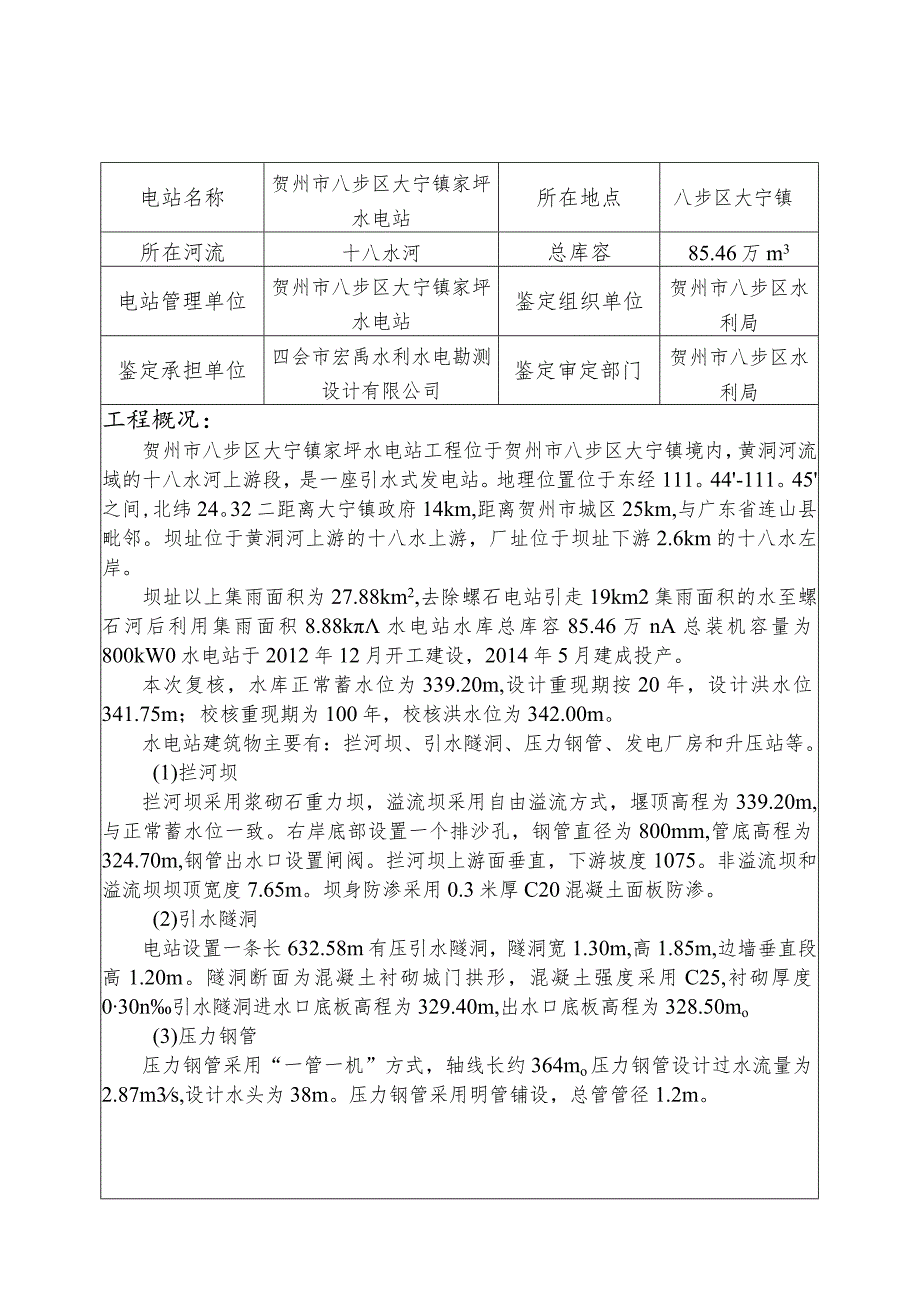

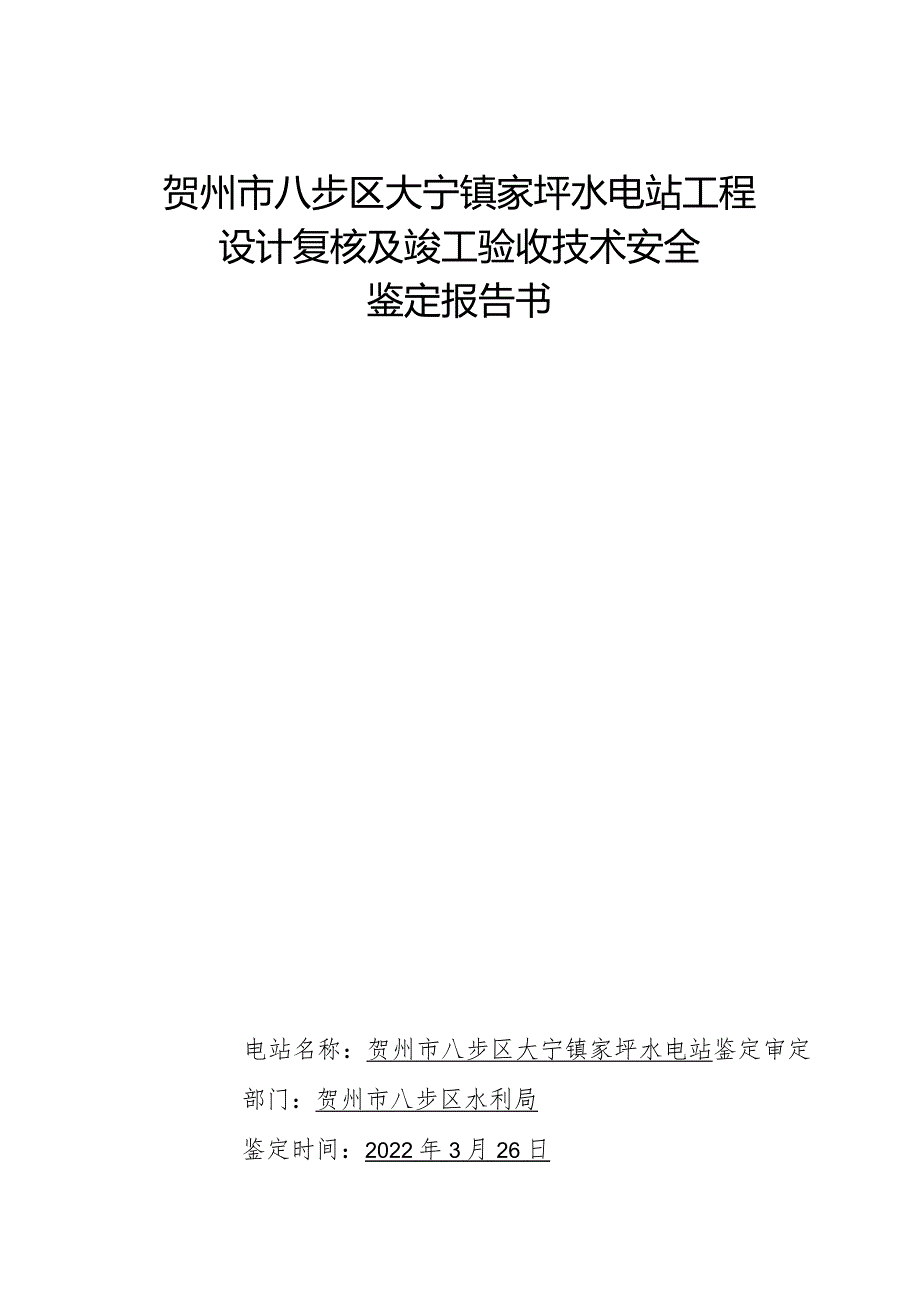

1、贺州市八步区大宁镇家坪水电站工程设计复核及竣工验收技术安全鉴定报告书电站名称：贺州市八步区大宁镇家坪水电站鉴定审定部门：贺州市八步区水利局鉴定时间：2022年3月26日电站名称贺州市八步区大宁镇家坪水电站所在地点八步区大宁镇所在河流十八水河总库容85.46万m3电站管理单位贺州市八步区大宁镇家坪水电站鉴定组织单位贺州市八步区水利局鉴定承担单位四会市宏禹水利水电勘测设计有限公司鉴定审定部门贺州市八步区水利局工程概况：贺州市八步区大宁镇家坪水电站工程位于贺州市八步区大宁镇境内，黄洞河流域的十八水河上游段，是一座引水式发电站。地理位置位于东经111。44-111。45之间,北纬24。32二距离大宁镇
2、政府14km,距离贺州市城区25km,与广东省连山县毗邻。坝址位于黄洞河上游的十八水上游，厂址位于坝址下游2.6km的十八水左岸。坝址以上集雨面积为27.88km2,去除螺石电站引走19km2集雨面积的水至螺石河后利用集雨面积8.88k水电站水库总库容85.46万nA总装机容量为800kW0水电站于2012年12月开工建设，2014年5月建成投产。本次复核，水库正常蓄水位为339.20m,设计重现期按20年，设计洪水位341.75m；校核重现期为100年，校核洪水位为342.00m。水电站建筑物主要有：拦河坝、引水隧洞、压力钢管、发电厂房和升压站等。(1)拦河坝拦河坝采用浆砌石重力坝，溢流坝采
3、用自由溢流方式，堰顶高程为339.20m,与正常蓄水位一致。右岸底部设置一个排沙孔，钢管直径为800mm,管底高程为324.70m,钢管出水口设置闸阀。拦河坝上游面垂直，下游坡度1075。非溢流坝和溢流坝坝顶宽度7.65m。坝身防渗采用0.3米厚C20混凝土面板防渗。(2)引水隧洞电站设置一条长632.58m有压引水隧洞，隧洞宽1.30m,高1.85m,边墙垂直段高1.20m。隧洞断面为混凝土衬砌城门拱形，混凝土强度采用C25,衬砌厚度030n引水隧洞进水口底板高程为329.40m,出水口底板高程为328.50mo(3)压力钢管压力钢管采用“一管一机”方式，轴线长约364mo压力钢管设计过水流

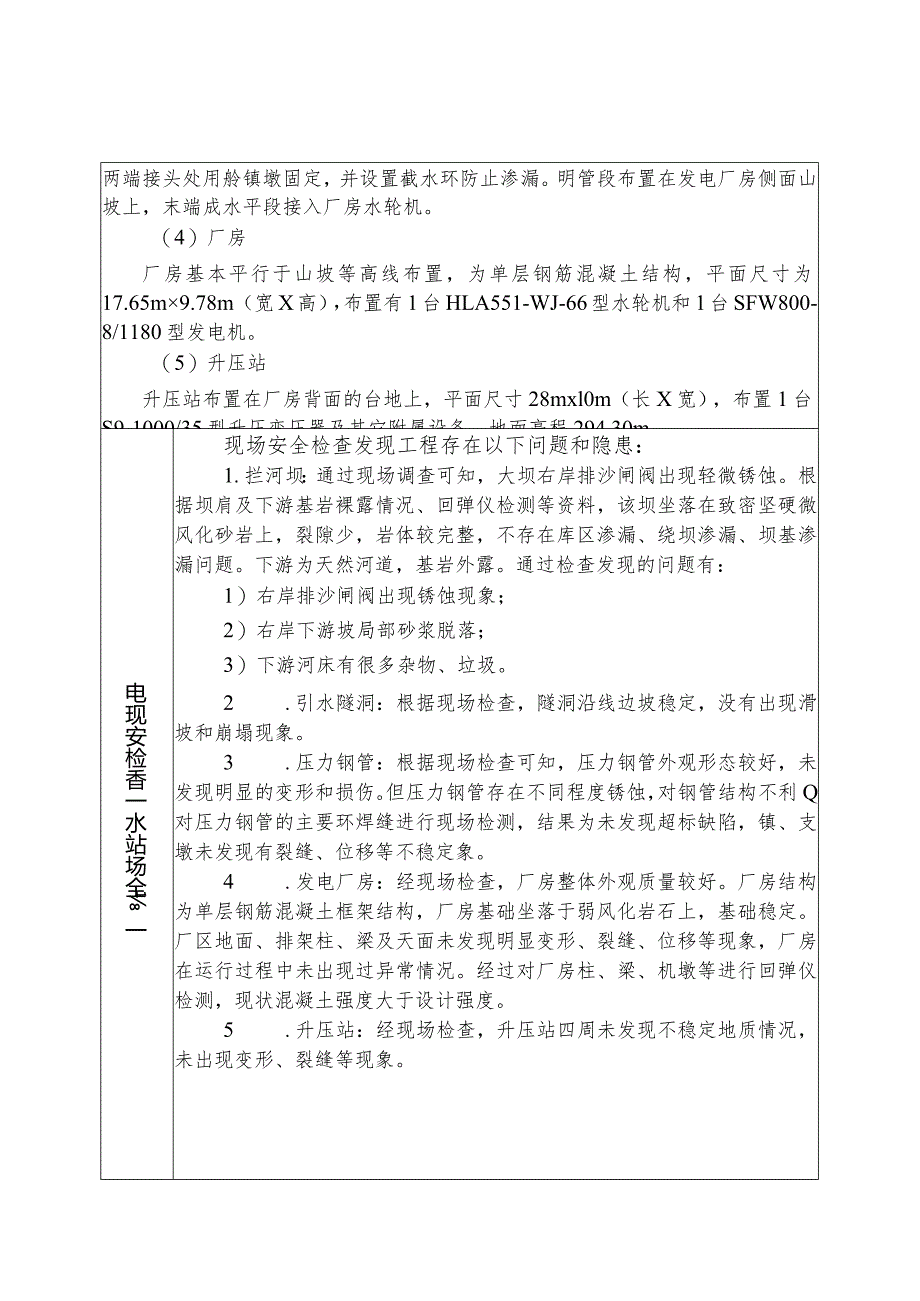

4、量为2.87m3s,设计水头为38m。压力钢管采用明管铺设，总管管径1.2m。两端接头处用舲镇墩固定，并设置截水环防止渗漏。明管段布置在发电厂房侧面山坡上，末端成水平段接入厂房水轮机。（4）厂房厂房基本平行于山坡等高线布置，为单层钢筋混凝土结构，平面尺寸为17.65m9.78m（宽X高），布置有1台HLA551-WJ-66型水轮机和1台SFW800-8/1180型发电机。（5）升压站升压站布置在厂房背面的台地上，平面尺寸28mxl0m（长X宽），布置1台S9-1000/35型升压变压器及其它附属设备，地面高程294.30m。电现安检香一水站场全一现场安全检查发现工程存在以下问题和隐患：1.拦河
5、坝：通过现场调查可知，大坝右岸排沙闸阀出现轻微锈蚀。根据坝肩及下游基岩裸露情况、回弹仪检测等资料，该坝坐落在致密坚硬微风化砂岩上，裂隙少，岩体较完整，不存在库区渗漏、绕坝渗漏、坝基渗漏问题。下游为天然河道，基岩外露。通过检查发现的问题有：1）右岸排沙闸阀出现锈蚀现象；2）右岸下游坡局部砂浆脱落；3）下游河床有很多杂物、垃圾。2 .引水隧洞：根据现场检查，隧洞沿线边坡稳定，没有出现滑坡和崩塌现象。3 .压力钢管：根据现场检查可知，压力钢管外观形态较好，未发现明显的变形和损伤。但压力钢管存在不同程度锈蚀，对钢管结构不利Q对压力钢管的主要环焊缝进行现场检测，结果为未发现超标缺陷，镇、支墩未发现有裂缝
6、、位移等不稳定象。4 .发电厂房：经现场检查，厂房整体外观质量较好。厂房结构为单层钢筋混凝土框架结构，厂房基础坐落于弱风化岩石上，基础稳定。厂区地面、排架柱、梁及天面未发现明显变形、裂缝、位移等现象，厂房在运行过程中未出现过异常情况。经过对厂房柱、梁、机墩等进行回弹仪检测，现状混凝土强度大于设计强度。5 .升压站：经现场检查，升压站四周未发现不稳定地质情况，未出现变形、裂缝等现象。电安分评介水站全析价程量价工质评1 .拦河坝：大坝建在致密坚硬微风化砂岩上，裂隙少，岩体较完整，不存在库区渗漏、绕坝渗漏、坝基渗漏问题。大坝下游为天然河道，基础开挖至弱风化岩石，基岩承载能力较高。右岸排沙孔闸阀出现轻
7、微锈蚀，下游坡有很多杂物、垃圾。大坝质量评定为合格。2 .引水隧洞：根据现场检查，隧洞沿线边坡稳定，没有出现滑坡和崩塌现象。引水隧洞质量评定为合格。3 .压力钢管：根据现场检查，压力钢管外观形态较好，未发现明显的变形和损伤，但压力钢管存在不同程度锈蚀；压力钢管的主要环焊缝未发现超标缺陷，镇、支墩未发现有裂缝、位移等不稳定现象。压力钢管质量评定为合格。4 .发电厂房：厂房结构为单层钢筋混凝土框架结构，厂房基础坐落于弱风化岩石上，基础稳定。厂区地面、排架柱、梁、墙体及天面未发现明显变形、裂健、位移等现象，厂房在运行过程中未出现过异常情况。经过对厂房柱、梁、机墩等进行回弹仪检测，现状混凝土强度大于设
8、计强度，满足规范要求。厂房质量评定为合格Q5 .升压站：通过对升压站的巡视检查，升压站坐落在基岩上，四周未发现不稳定地质情况，自建成投产以来一直运行良好，未出现变形、裂缝等现象。升压站工程评为合格。电安分评介水站全析份行理价运管评L水电站部分落实工作票制度、操作票制度、交接班制度、设备巡视检查制度、设备缺陷管理制度、设备定期轮换制度、设备检修管理等制度。规章制度及人员管理的安全等级评定为B级。2 .水电站调度方案服从防汛部门统一调度，调度方案、调度规程和调度制度部分缺失；调度原则及调度权限清晰；严格执行调度方案，但调度记录部分缺失；洪水调度考评和年度总结不全Q调度运行方案的安全等级评定为B级。
9、3 .有库区水文报讯系统，未实现自动测报，系统运转正常；有洪水预报模型，进行洪水预报调度，未实施自动预报；测报、预报合格率基本符合规范要求。水文预测预报系统的安全等级评定为B级。4 .水电站已委托设计单位编制防洪应急预案，编制深度达到规范规程要求；应急预案完整，责任落实到人；有举办应急预案培训和演习。防洪应急预案的安全等级评定为B级。5 .检查及维修的安全等级评定为B级。6 .监测仪器设备完好性的安全等级评定为B级。7 .执行力度的安全等级评定为B级。8 .资料整编分析的安全等级评定为B级。综合以上情况，依据小型水电站安全检测与评价规范(GB/T50876-2013)中，“安全运行管理评价”的
10、要求，该工程的运行管理工作不完善，等级评定为合格。电安分评介水站全析份洪准核防标复L本次复核计算，大坝采用20年一遇洪水设计，100年一遇洪水校核。经调洪演算，设计洪水位34L75m,校核洪水位342.00m。工程现状非溢流坝顶高程为342.70m,高于洪水位加安全超高，可满足国家防洪标准(GB50201-2014)要求。2.本次复核计算，厂房采用20年一遇洪水设计，50年一遇洪水校核。经计算，厂址50年一遇(P=2%)校核洪峰流量为191.80m3s,相应洪水位为293.33m,20年一遇(P=5%)设计洪峰流量为159.05m3s,相应洪水位为292.92m,根据水利水电工程等级划分及洪水
11、标准(SL252-2017)规定，校核洪水位时，其安全超高为0.2m,则厂房的校核防洪高程加上安全超高为293.53m,低于厂房地面高程294.30m,故厂房的防洪高程满足要求。根据水库大坝安全评价导则(SL258-2017),综合评定水电站防洪安全性为B级。电安分评介水站全析价构全价结安评L通过对拦河坝抗滑稳定及应力分析计算，拦河坝结构稳定和安全。因此拦河坝结构安全评定为B级。2 .通过对引水隧洞结构进行现场勘测，没有出现任何沉陷、变形、断裂及渗漏现象。因此引水隧洞结构安全评定为B级。3 .通过对压力钢管结构复核，镇、支墩的安全系数满足设计和规范要求，对镇、支墩进行现场检查，无不稳定现象，压
12、力钢管结构稳定和安全。因此压力钢管的结构安全评定为B级。4 .经过对厂房主要结构复核，厂房结构满足钢筋混凝土设计规范要求，对基础进行检查，厂房基础稳定，无安全隐患。经过对厂房承重结构进行检测，强度符合设计要求。柱、地梁、过梁、天面主梁、次梁、天面板等无开裂、未发现大的变形，无结构安全隐患。经过对厂房柱、梁、机墩混凝土强度进行检测，强度满足规范要求。因此发电厂房结构安全评定为B级。5,升压站：升压站变压器基础置于岩石上，升压站四周未发现不稳定地质情况，四周建有砖砌围墙。因此升压站结构安全评定为B级。综上所述，根据小型水电站安全检测与评价规范(GB50876-2013)、水库大坝安全评价导则(SL
13、258-2017)规定，水电站建筑物结构安全综合评价为B级。电安分评介水站全析份流全价渗安评1.大坝坝身砌筑基本能按重力坝要求进行，大坝上、下游的砌石表面基本平整、顺直，无较大的凹、凸面和破损面出现，经现场观察，大坝坝体不存在渗漏水现象，说明坝体防渗有效。因此，大坝渗流安全评定为B级。2根据现场检查，引水隧洞未发现渗透、漏水现象。多年来工程运行稳定，故认为引水隧洞的渗流满足要求。因此引水隧洞渗流安全评定为B级。3根据现场检查，镇支墩浆砌石质量较好，表面光滑未出现裂纹、沉降不均匀及破损现象，压力钢管沿程未发现渗透、漏水现象。多年来工程运行稳定，故认为压力钢管的渗流满足要求。因此压力钢管的渗流安全
14、评价为B级。4.根据现场检查，厂房内梁系布置较为合理，经过多年运行未出现开裂、漏水现象，因此发电厂房渗流安全评定为B级。综上所述，根据小型水电站安全检测与评价规范(GB/T50876-2013),水库大坝安全评价导则(SL258-2017)规定，水电站渗流安全综合评价为B级。震全核抗势复根据中国地震动参数区划图，坝区地震基本烈度为Vl度。按水工建筑物抗震设计规范和水库大坝安全评价导则的规定，可不进行抗震复核，本次安全评价未进行抗震复核。电安分评介水站全析价属构全价金结安评拦河坝冲沙孔闸阀轻微锈蚀，但结构稳定，可正常运行；隧洞进水口拦污栅表面、启闭机闸门、启闭机设备轻微锈蚀，未见明显变形，运行正
15、常；压力钢管表面有轻度锈蚀，压力钢管满足规范和设计的对稳定和强度的要求，压力钢管是安全的。根据小型水电站安全检测与评价规范(GB/T50876-2013)的有关规定，金属结构安全评价级别评为B级。电安分评水-析价电备全价机设安评L水轮机设备外观基本完好，机组振动、摆度符合标准，稳定性良好；各部轴承温度、油质等符合运行规范规定的标准，无漏油、甩油现象；转轮、导叶无明显锈蚀、磨损、漏水现象；主轴密封良好、顶盖排水良好；飞轮防护罩牢固、稳定，但蜗壳局部存在掉漆和轻微的锈蚀现象；焊接件、铸件及锻件经检查，未发现表面或内部有裂纹超标的缺陷；转动部分及操作机构无变形，运转灵活。水轮机的安全等级评定为B级。2 .主阀关闭严密，转动灵活可靠，启闭阀门时间符合要求；保护涂料不完整，有轻微锈蚀现象；管路无渗漏情况。主阀的安全等级评定为B级。3 .调节性能良好，工作状况能满足运行规程要求。调速器的安全等级评定为B级。4 .排水系统管路无渗漏、损坏现象，没有设置油、气系统。排水系统管路的安全等级评定为B级5 .发电机机组振动符合规程要求，定子、转子温升符合规程要求，主轴无裂缝和变形，轴承无漏油现象，发电机各部件能满足机组的安全运行要求。发电机的安全等级评定为B级。6 .励磁调节平顺，冷却
