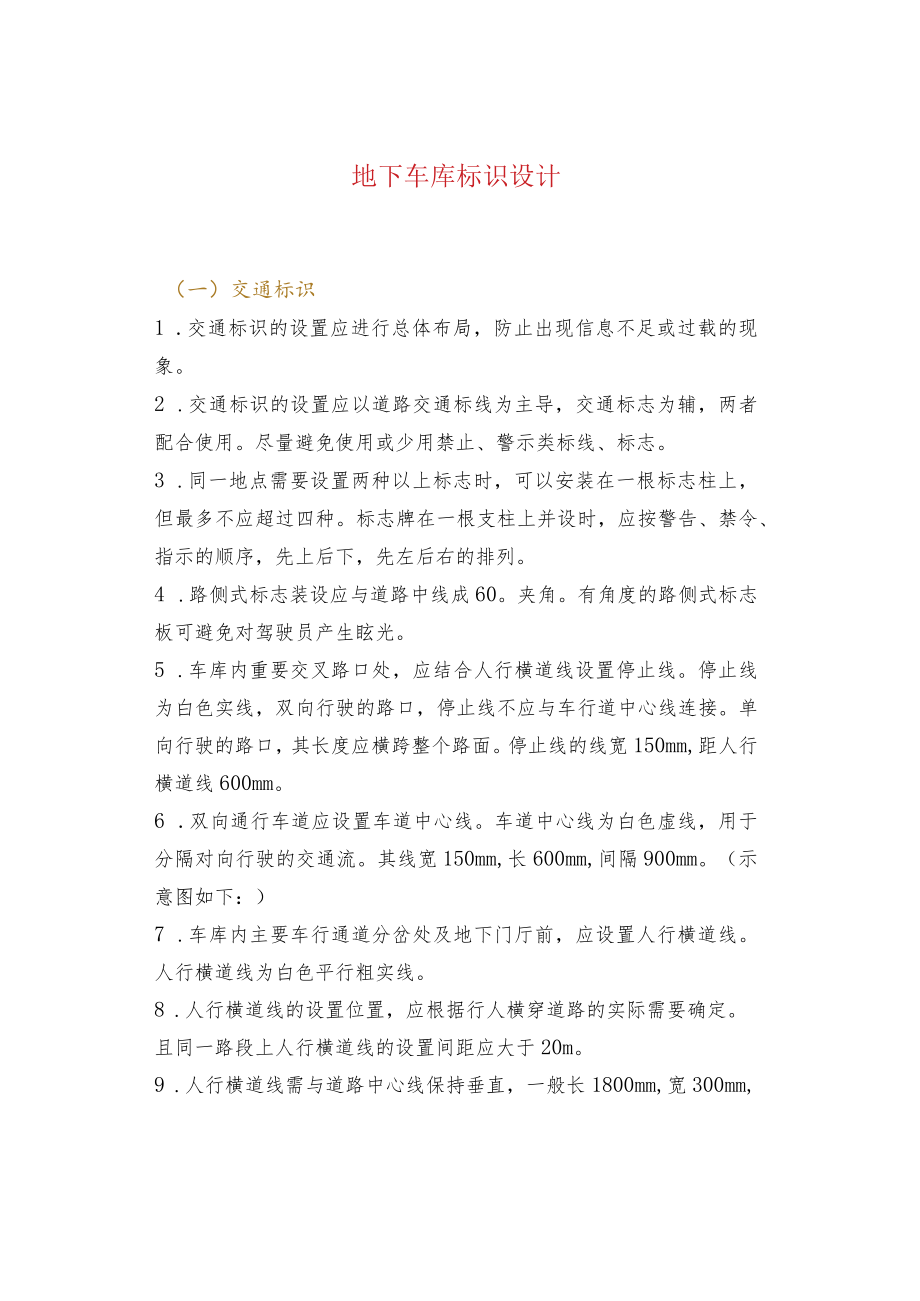

地下车库标识设计.docx_第1页
第1页 / 共3页

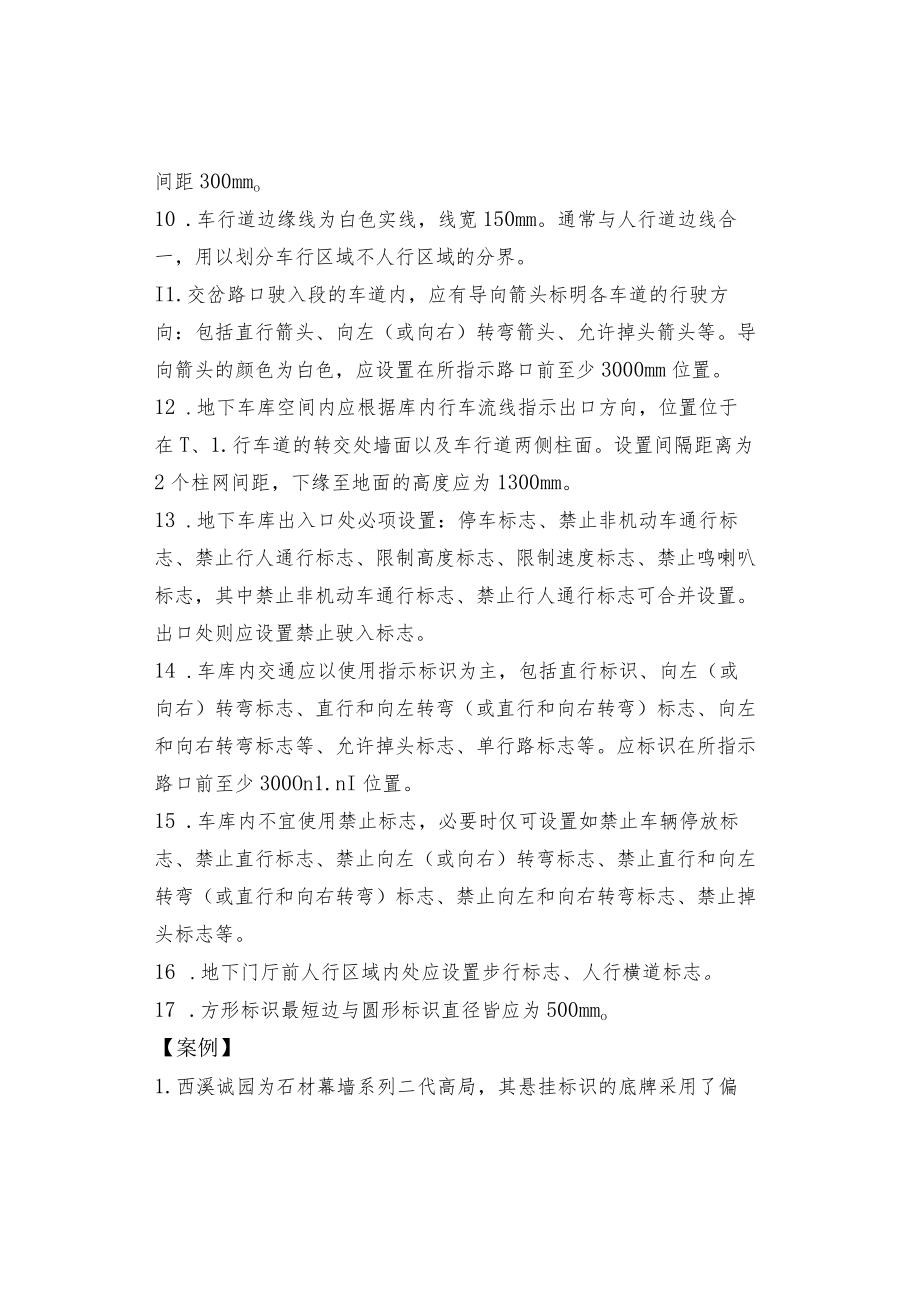

地下车库标识设计.docx_第2页
第2页 / 共3页

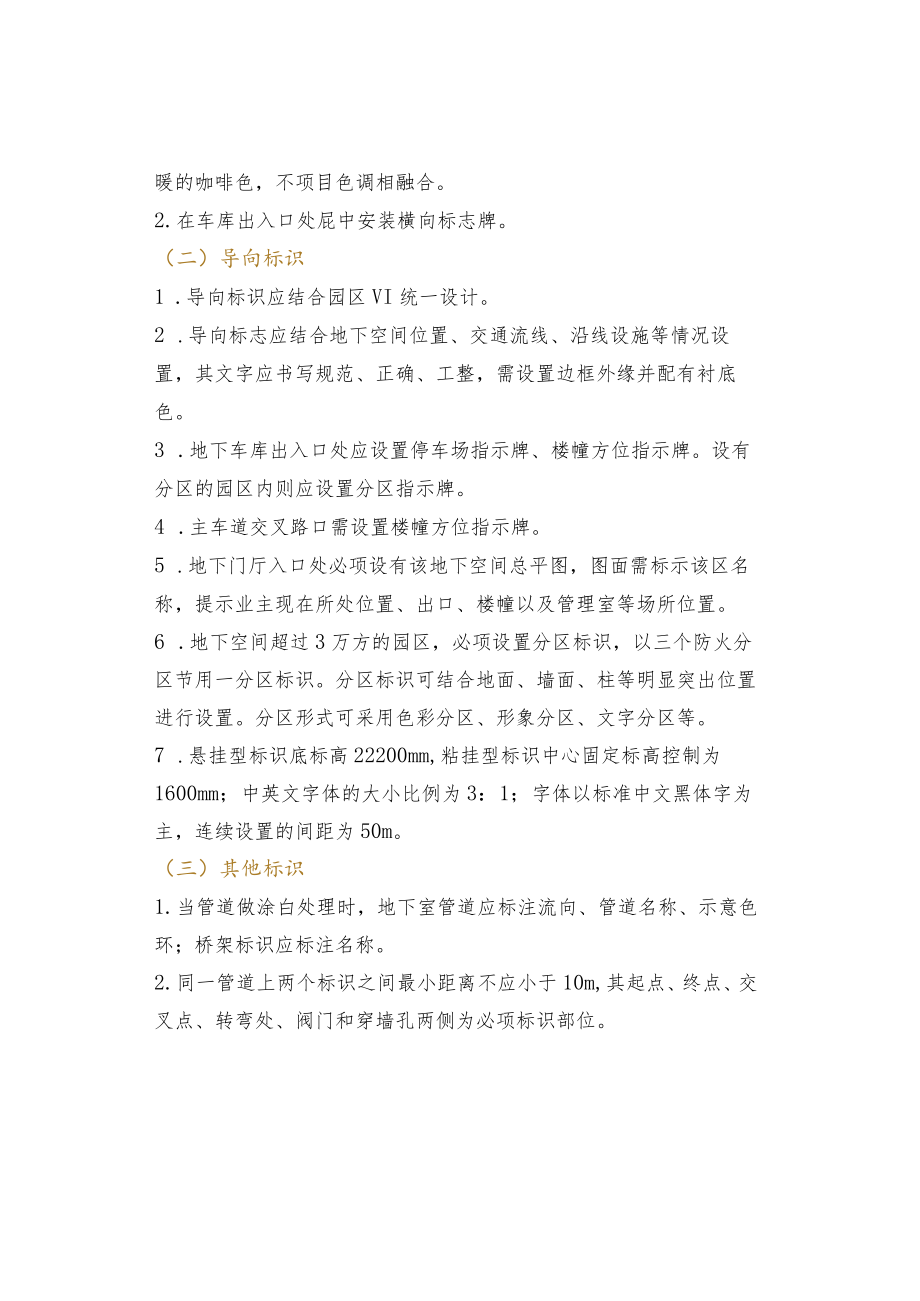

地下车库标识设计.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《地下车库标识设计.docx》由会员分享,可在线阅读,更多相关《地下车库标识设计.docx(3页珍藏版)》请在第壹文秘上搜索。

1、地下车库标识设计(一)交通标识1 .交通标识的设置应进行总体布局,防止出现信息不足或过载的现象。2 .交通标识的设置应以道路交通标线为主导,交通标志为辅,两者配合使用。尽量避免使用或少用禁止、警示类标线、标志。3 .同一地点需要设置两种以上标志时,可以安装在一根标志柱上,但最多不应超过四种。标志牌在一根支柱上并设时,应按警告、禁令、指示的顺序,先上后下,先左后右的排列。4 .路侧式标志装设应与道路中线成60。夹角。有角度的路侧式标志板可避免对驾驶员产生眩光。5 .车库内重要交叉路口处,应结合人行横道线设置停止线。停止线为白色实线,双向行驶的路口,停止线不应与车行道中心线连接。单向行驶的路口,其

2、长度应横跨整个路面。停止线的线宽150mm,距人行横道线600mm。6 .双向通行车道应设置车道中心线。车道中心线为白色虚线,用于分隔对向行驶的交通流。其线宽150mm,长600mm,间隔900mm。(示意图如下:)7 .车库内主要车行通道分岔处及地下门厅前,应设置人行横道线。人行横道线为白色平行粗实线。8 .人行横道线的设置位置,应根据行人横穿道路的实际需要确定。且同一路段上人行横道线的设置间距应大于20m。9 .人行横道线需与道路中心线保持垂直,一般长1800mm,宽300mm,间距300mmo10 .车行道边缘线为白色实线,线宽150mm。通常与人行道边线合一,用以划分车行区域不人行区域

3、的分界。I1.交岔路口驶入段的车道内,应有导向箭头标明各车道的行驶方向:包括直行箭头、向左(或向右)转弯箭头、允许掉头箭头等。导向箭头的颜色为白色,应设置在所指示路口前至少3000mm位置。12 .地下车库空间内应根据库内行车流线指示出口方向,位置位于在T、1.行车道的转交处墙面以及车行道两侧柱面。设置间隔距离为2个柱网间距,下缘至地面的高度应为1300mm。13 .地下车库出入口处必项设置:停车标志、禁止非机动车通行标志、禁止行人通行标志、限制高度标志、限制速度标志、禁止鸣喇叭标志,其中禁止非机动车通行标志、禁止行人通行标志可合并设置。出口处则应设置禁止驶入标志。14 .车库内交通应以使用指

4、示标识为主,包括直行标识、向左(或向右)转弯标志、直行和向左转弯(或直行和向右转弯)标志、向左和向右转弯标志等、允许掉头标志、单行路标志等。应标识在所指示路口前至少300On1.nI位置。15 .车库内不宜使用禁止标志,必要时仅可设置如禁止车辆停放标志、禁止直行标志、禁止向左(或向右)转弯标志、禁止直行和向左转弯(或直行和向右转弯)标志、禁止向左和向右转弯标志、禁止掉头标志等。16 .地下门厅前人行区域内处应设置步行标志、人行横道标志。17 .方形标识最短边与圆形标识直径皆应为500mmo【案例】1.西溪诚园为石材幕墙系列二代高局,其悬挂标识的底牌采用了偏暖的咖啡色,不项目色调相融合。2.在车

5、库出入口处屁中安装横向标志牌。(二)导向标识1 .导向标识应结合园区VI统一设计。2 .导向标志应结合地下空间位置、交通流线、沿线设施等情况设置,其文字应书写规范、正确、工整,需设置边框外缘并配有衬底色。3 .地下车库出入口处应设置停车场指示牌、楼幢方位指示牌。设有分区的园区内则应设置分区指示牌。4 .主车道交叉路口需设置楼幢方位指示牌。5 .地下门厅入口处必项设有该地下空间总平图,图面需标示该区名称,提示业主现在所处位置、出口、楼幢以及管理室等场所位置。6 .地下空间超过3万方的园区,必项设置分区标识,以三个防火分区节用一分区标识。分区标识可结合地面、墙面、柱等明显突出位置进行设置。分区形式可采用色彩分区、形象分区、文字分区等。7 .悬挂型标识底标高22200mm,粘挂型标识中心固定标高控制为1600mm;中英文字体的大小比例为3:1;字体以标准中文黑体字为主,连续设置的间距为50m。(三)其他标识1.当管道做涂白处理时,地下室管道应标注流向、管道名称、示意色环;桥架标识应标注名称。2.同一管道上两个标识之间最小距离不应小于10m,其起点、终点、交叉点、转弯处、阀门和穿墙孔两侧为必项标识部位。
