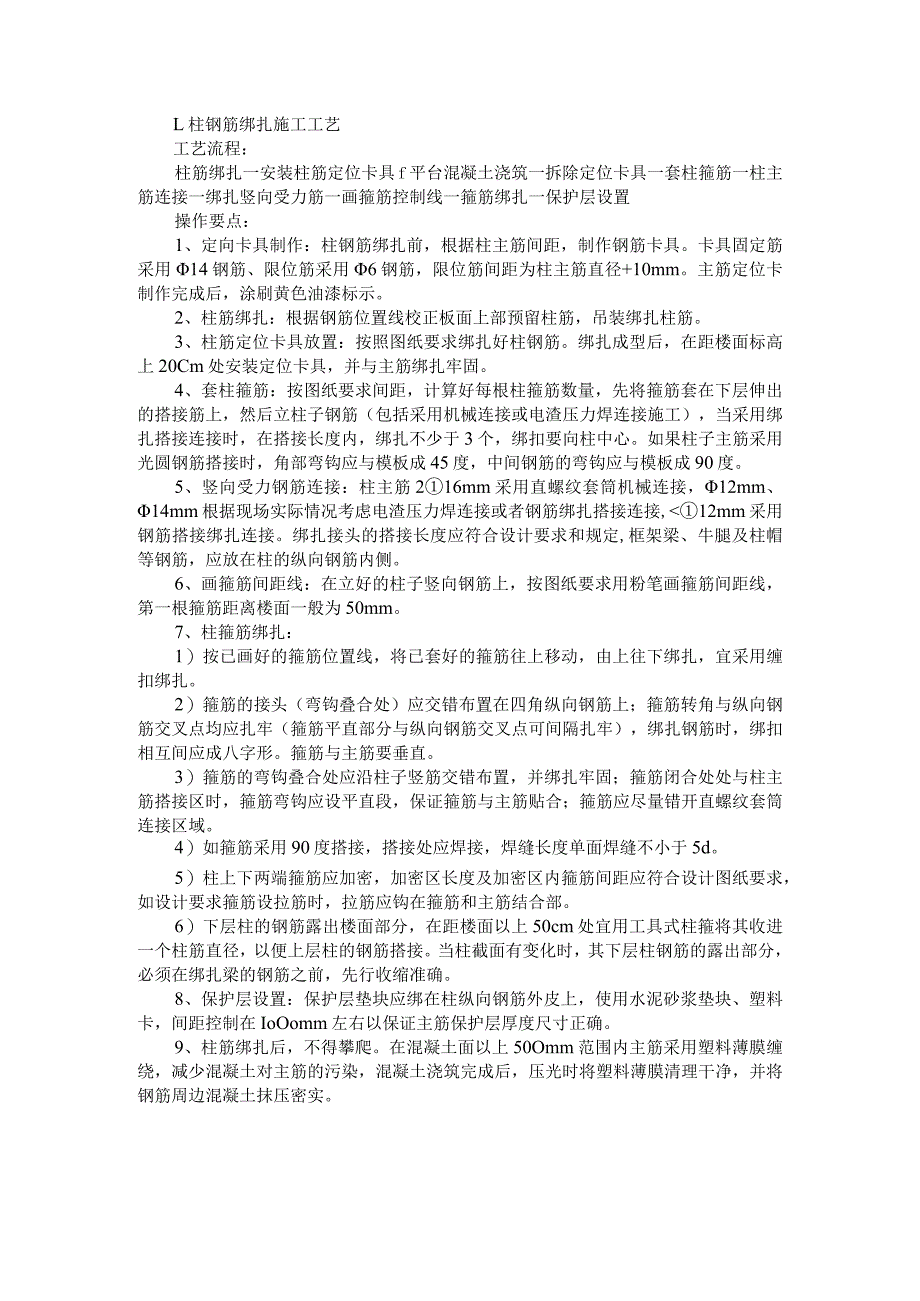

1、L柱钢筋绑扎施工工艺工艺流程：柱筋绑扎一安装柱筋定位卡具f平台混凝土浇筑一拆除定位卡具一套柱箍筋一柱主筋连接一绑扎竖向受力筋一画箍筋控制线一箍筋绑扎一保护层设置操作要点：1、定向卡具制作：柱钢筋绑扎前，根据柱主筋间距，制作钢筋卡具。卡具固定筋采用14钢筋、限位筋采用6钢筋，限位筋间距为柱主筋直径+10mm。主筋定位卡制作完成后，涂刷黄色油漆标示。2、柱筋绑扎：根据钢筋位置线校正板面上部预留柱筋，吊装绑扎柱筋。3、柱筋定位卡具放置：按照图纸要求绑扎好柱钢筋。绑扎成型后，在距楼面标高上20Cm处安装定位卡具，并与主筋绑扎牢固。4、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出
2、的搭接筋上，然后立柱子钢筋（包括采用机械连接或电渣压力焊连接施工），当采用绑扎搭接连接时，在搭接长度内，绑扎不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度，中间钢筋的弯钩应与模板成90度。5、竖向受力钢筋连接：柱主筋216mm采用直螺纹套筒机械连接，12mm、14mm根据现场实际情况考虑电渣压力焊连接或者钢筋绑扎搭接连接,12mm采用钢筋搭接绑扎连接。绑扎接头的搭接长度应符合设计要求和规定,框架梁、牛腿及柱帽等钢筋，应放在柱的纵向钢筋内侧。6、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线，第一根箍筋距离楼面一般为50mm。7、柱箍筋绑
3、扎：1）按已画好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。2）箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均应扎牢（箍筋平直部分与纵向钢筋交叉点可间隔扎牢），绑扎钢筋时，绑扣相互间应成八字形。箍筋与主筋要垂直。3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固；箍筋闭合处处与柱主筋搭接区时，箍筋弯钩应设平直段，保证箍筋与主筋贴合；箍筋应尽量错开直螺纹套筒连接区域。4）如箍筋采用90度搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求，如设计要求箍筋设拉筋时，拉筋应钩

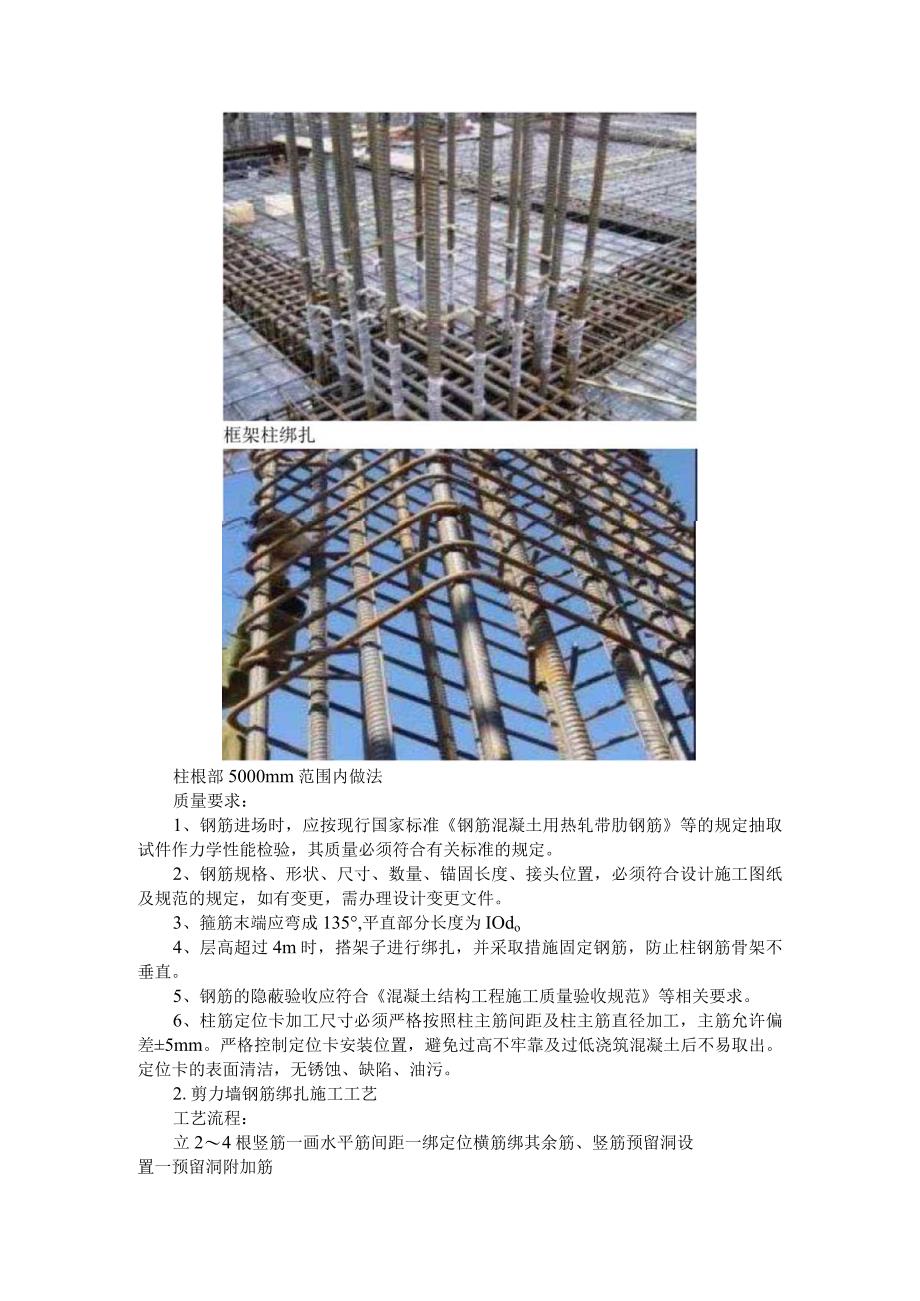

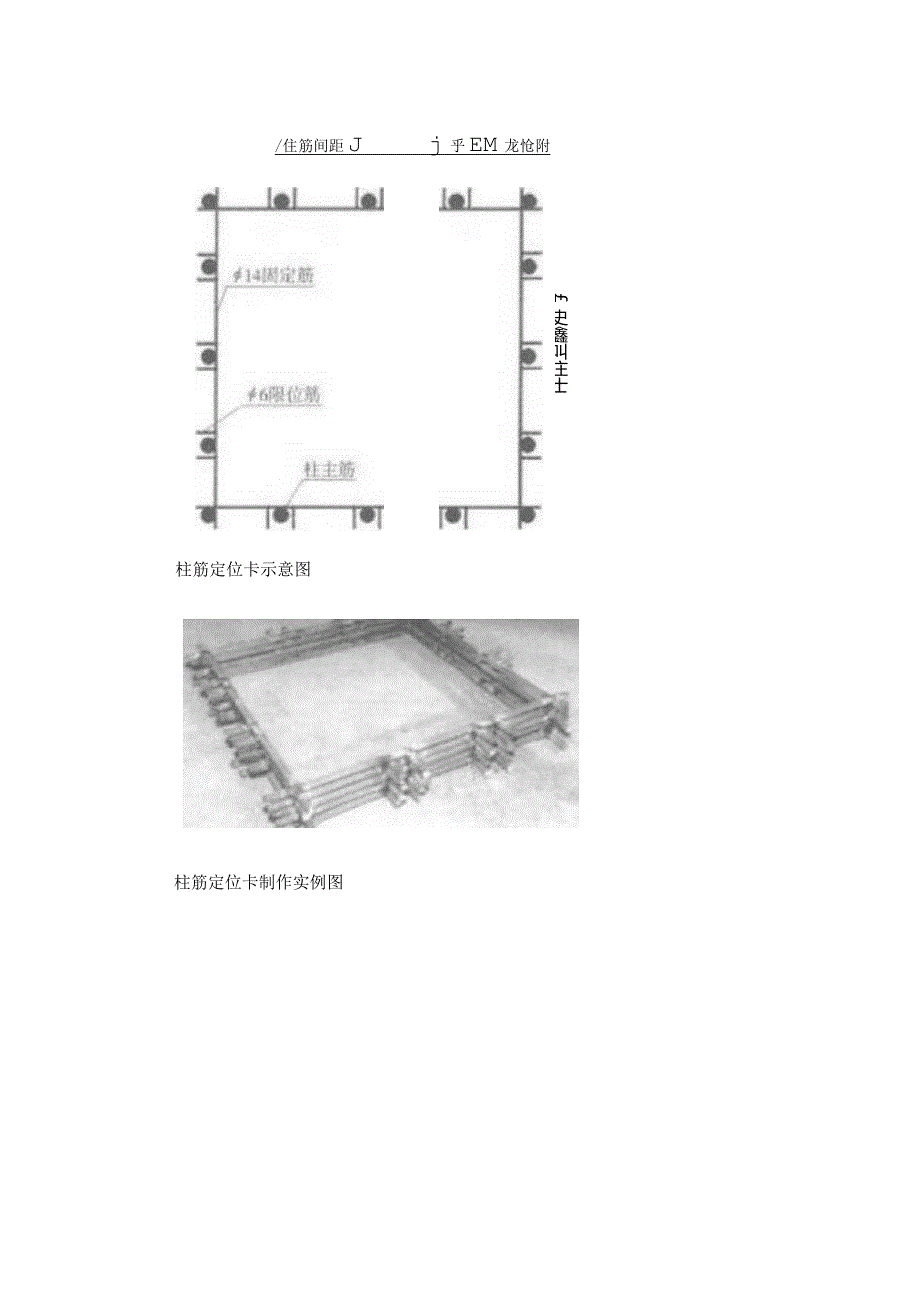

4、在箍筋和主筋结合部。6）下层柱的钢筋露出楼面部分，在距楼面以上50cm处宜用工具式柱箍将其收进一个柱筋直径，以便上层柱的钢筋搭接。当柱截面有变化时，其下层柱钢筋的露出部分，必须在绑扎梁的钢筋之前，先行收缩准确。8、保护层设置：保护层垫块应绑在柱纵向钢筋外皮上，使用水泥砂浆垫块、塑料卡，间距控制在IoOomm左右以保证主筋保护层厚度尺寸正确。9、柱筋绑扎后，不得攀爬。在混凝土面以上50Omm范围内主筋采用塑料薄膜缠绕，减少混凝土对主筋的污染，混凝土浇筑完成后，压光时将塑料薄膜清理干净，并将钢筋周边混凝土抹压密实。/住筋间距Jj乎EM龙怆附史鑫叫庄士柱筋定位卡示意图柱筋定位卡制作实例图柱根部500
5、0mm范围内做法质量要求：1、钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。2、钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计施工图纸及规范的规定，如有变更，需办理设计变更文件。3、箍筋末端应弯成135,平直部分长度为IOdo4、层高超过4m时，搭架子进行绑扎，并采取措施固定钢筋，防止柱钢筋骨架不垂直。5、钢筋的隐蔽验收应符合混凝土结构工程施工质量验收规范等相关要求。6、柱筋定位卡加工尺寸必须严格按照柱主筋间距及柱主筋直径加工，主筋允许偏差5mm。严格控制定位卡安装位置，避免过高不牢靠及过低浇筑混凝土后不易取出。
6、定位卡的表面清洁，无锈蚀、缺陷、油污。2.剪力墙钢筋绑扎施工工艺工艺流程：立24根竖筋一画水平筋间距一绑定位横筋绑其余筋、竖筋预留洞设置一预留洞附加筋操作要点：1、墙钢筋的绑扎，应在模板安装前进行。2、将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑横筋。横筋在竖筋里面或外面应符合设计要求。钢筋的弯钩应朝向混凝土内。3、剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，可用直径6IOmm的钢筋制成，其纵横间距不大于60mm,钢筋外皮绑扎垫块或用塑料卡。4、剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框
7、架柱内，其锚固长度要符合设计要求。如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或规范的规定。5、剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。墙体钢筋从楼板面或暗柱边起步距离为50mmo6、梯子筋、F卡顶模棍长度为：墙厚-2mm,采用切割锯切割，顶模棍两端涂防锈漆。7、预留洞处墙筋切割或调整应规范，按设计图纸和规范要求设置附加筋，固定预留洞盒钢筋不允许焊接主筋固定。合模后对伸出的竖向钢筋应进行修整，宜在模板上上200mm左右绑一道水平梯子筋定位，浇筑混凝土时应有专人看管，
8、浇筑后再次调整以保证钢筋位置的准确。水平梯子筋剪力墙钢筋绑扎质量要求：1、钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋等的规定抽取试件作力学性能及重量偏差检验，其质量必须符合有关标准的规定。2、钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计施工图纸及规范的规定，如有变更，需办理设计变更文件。3、钢筋的表面清洁，无锈蚀、缺陷、油污。钢筋绑扎牢固，不得有松动、移位现象。3.梁板钢筋绑扎施工工艺工艺流程：1、梁钢筋绑扎工艺流程1）模内绑扎：画主次梁箍筋间距一放主梁次梁箍筋一穿主梁底层纵筋及弯起筋一穿次梁底层纵筋并与箍筋固定一穿主梁上层纵向架立筋f按箍筋间距绑扎一穿次梁上层纵向钢
9、筋一按箍筋间距绑扎2）模外绑扎（先在梁模板上口绑扎成型后再入模内）：画箍筋间距一在主次梁模板上口铺横杆数根一在横杆上画放箍筋f穿主梁下层纵筋f穿次梁下层钢筋f穿主梁上层钢筋f按箍筋间距绑扎f穿次梁上层纵向钢筋一按箍筋间距绑扎一抽出横杆落骨架于模板内2、板钢筋安装工艺流程清理模板一模板上画线一绑板下受力筋一绑负弯矩钢筋操作要点：1、在梁侧模板上画出箍筋间距，摆放箍筋。2、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋;隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同
10、时配合进行。3、框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点，锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。4、绑梁上部纵向筋的箍筋，宜用套扣法绑扎。箍筋的接头（弯钩叠合处）应交错布置在两根架立钢筋上，其余同柱。5、箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直部分长度为IOd,如做成封闭箍时，单面焊缝长度为5d。6、梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。7、板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，
11、主梁的钢筋在上。在主、次梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度。纵向受力钢筋采用双层排列时.，两排钢筋之间应垫以直径225mm的短钢筋，以保持其设计距离。梁筋的搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。8、框架节点处钢筋穿插十分稠密时，应特别注意梁顶面主筋间的净距要有30mm或主筋L5d,以利浇筑混凝土。梁板钢筋绑扎时应防止水电管线将钢筋抬起或压下。9、梁钢筋的绑扎与模板安装之间的配合关系：梁的高度较小时，梁的钢筋架空在梁顶上绑扎，然后再落位；梁的高度较大（21.2m）时，梁的钢筋宜在梁底模上绑扎，其两侧模或一侧模后装。10、板钢筋安装前，清理模板上面的杂物，并按主
12、筋、分布筋间距在模板上弹出位置线，按弹好的线，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。11、底板筋一般先铺设短向钢筋，后铺设长向钢筋，双向板应满扣绑扎，下层钢筋伸入支座的长度不得小于5d,并伸至梁中心线，上层钢筋伸入支座必须满足锚固要求。板面层筋绑扎方式与底筋相反，板面筋搭接应错开支座位置，在跨中搭接。12、绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外,其余各点可交错绑扎（双向板相交点须全部绑扎）。如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。13、板
13、钢筋的下面垫好砂浆垫块，一般间距1.5m。垫块的厚度等于保护层厚度，并满足设计要求；钢筋搭接长度与搭接位置的要求符合规定。14、板筋上下层钢筋之间应设置相应的定位件以固定钢筋的位置，设置间距根据板厚在施工方案中必须加以明确。板钢筋绑扎后尽量避免踩踏，主通道部位设置跳板。15、住宅工程的栏板可采用带定位卡的钢筋马凳对楼板上层钢筋和栏板主筋定位，长度可以与栏板通长，施工时，将定位筋放置在阳台楼板内外侧双排筋之间。16、梁二排钢筋固定技术措施1）一、二排纵筋之间的净距不小于25mm和一排纵筋直径的较大者。如箍筋弯勾阻挡二排纵筋位置，应按下图所示处理。2）分隔筋直径不小于25mm和纵筋直径的较大者，一
14、、二排纵筋与分隔筋三者必须靠紧,用粗铁丝绑扎。3）梁面第一分隔筋距支座0.5m处设置，以后每增加3m设一处，同一面纵筋每跨不少于2处。4）梁底第一分隔筋距支座1.5m处设置，以后每增加3m设一处，每跨不少于2处。17、框架梁、柱箍筋应符合下列要求：1）框架梁、柱箍筋应制作135弯头；当梁、柱纵筋较密，无法制作135弯头时，应做成焊接封闭环式箍筋，不得焊伤箍筋。2）梁柱节点箍筋必须按设计要求的间距加密箍筋。当现场安装有困难时，可在柱每侧设置不少于1根巾12钢筋段与节点箍筋点焊制成钢筋笼，随绑扎后的梁筋一齐下沉至设计位置，如右图所示。平台板钢筋绑扎3空调板设置通长马凳筋梁二排钢筋固定示意图框架梁柱
15、箍筋制作示意图柱纵筋钢筋段与/节点箍筋12钢筋段箍筋焊接满焊IOd梁柱节点箍筋笼子质量要求：1、钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋等的规定抽取试件作力学性能及重量偏差检验，其质量必须符合有关标准的规定。2、钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计施工图纸及规范的规定，如有变更，需办理设计变更文件。钢筋下料准确，钢筋加工规范规范、准确，成品符合钢筋加工允许偏差。3、锚固长度、搭接长度、接头错开符合要求。钢筋网片顺直，不得打弯，间距排距准确。4、上铁的弯钩朝下，下铁弯钩朝上，光圆钢筋弯钩180；附筋端头平齐,钩朝下；搭接头绑扎方法正确，绑扣结实，无松扣、跳扣。保护层厚度应准确。5、次梁箍筋要与次梁主筋贴合。主次梁交接处，要严控截面尺寸。4.电渣压力焊施工工艺工艺流程：检查钢筋质量一检查焊接设备f校正钢筋垂直钢筋一固定焊接夹具一装焊剂一接通电源一引弧一稳压一加压顶锻保温一收集剩余焊剂、拆除夹具一打掉熔
