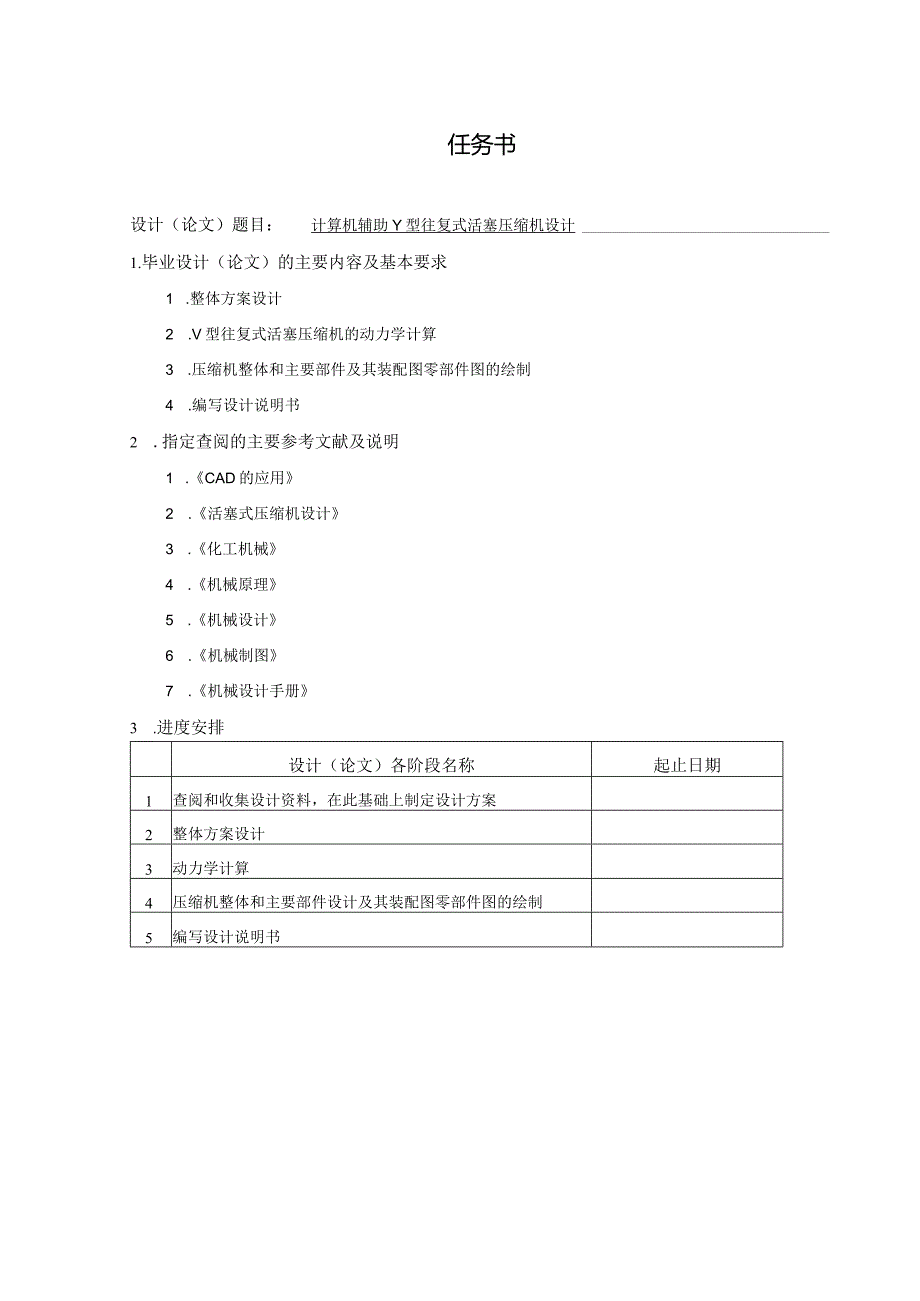

1、任务书设计（论文）题目：计算机辅助Y型往复式活塞压缩机设计1.毕业设计（论文）的主要内容及基本要求1 .整体方案设计2 .V型往复式活塞压缩机的动力学计算3 .压缩机整体和主要部件及其装配图零部件图的绘制4 .编写设计说明书2 .指定查阅的主要参考文献及说明1 .CAD的应用2 .活塞式压缩机设计3 .化工机械4 .机械原理5 .机械设计6 .机械制图7 .机械设计手册3 .进度安排设计（论文）各阶段名称起止日期1查阅和收集设计资料，在此基础上制定设计方案2整体方案设计3动力学计算4压缩机整体和主要部件设计及其装配图零部件图的绘制5编写设计说明书往复活塞式压缩机是容积式压缩机的一种，是利用活塞

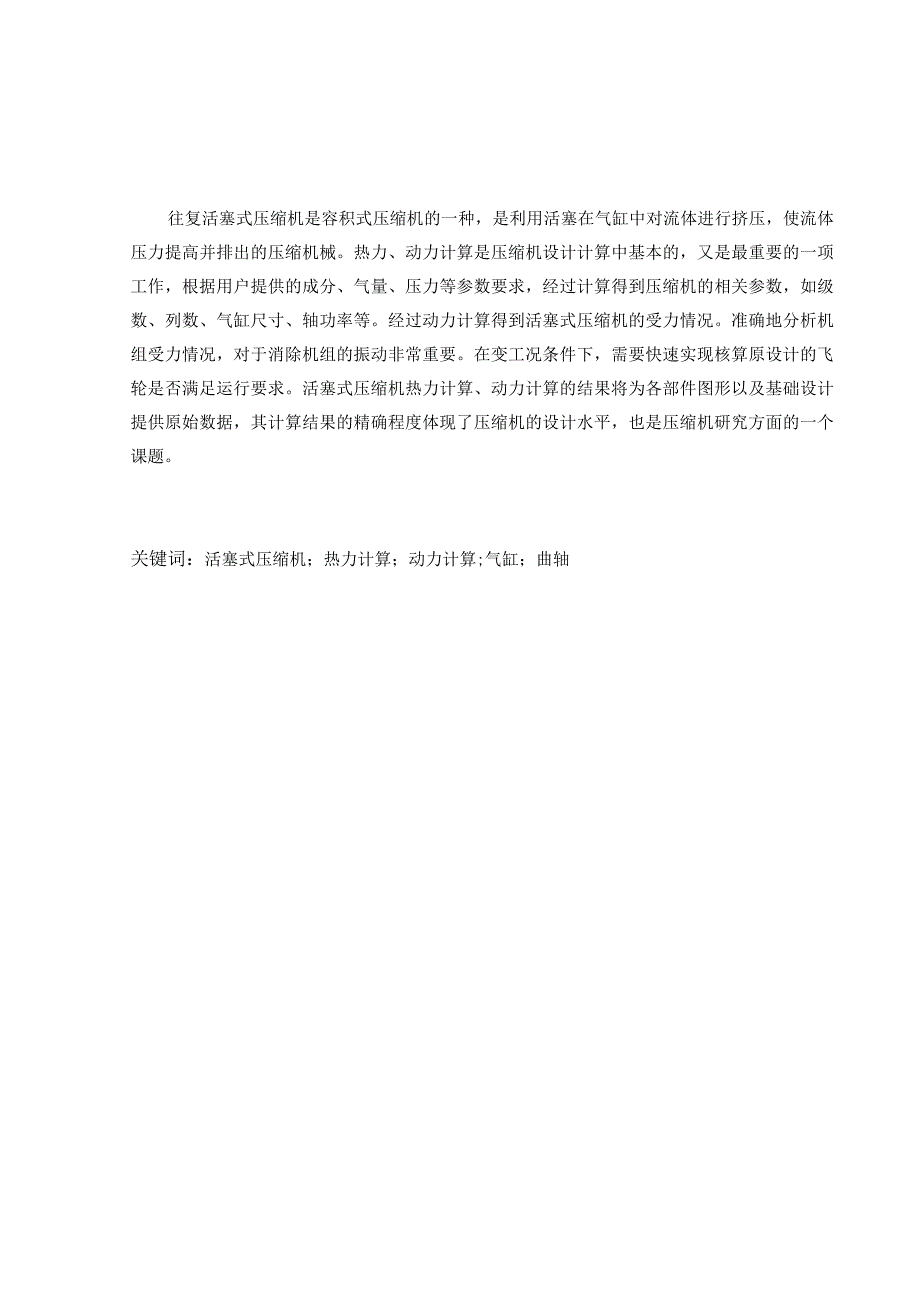

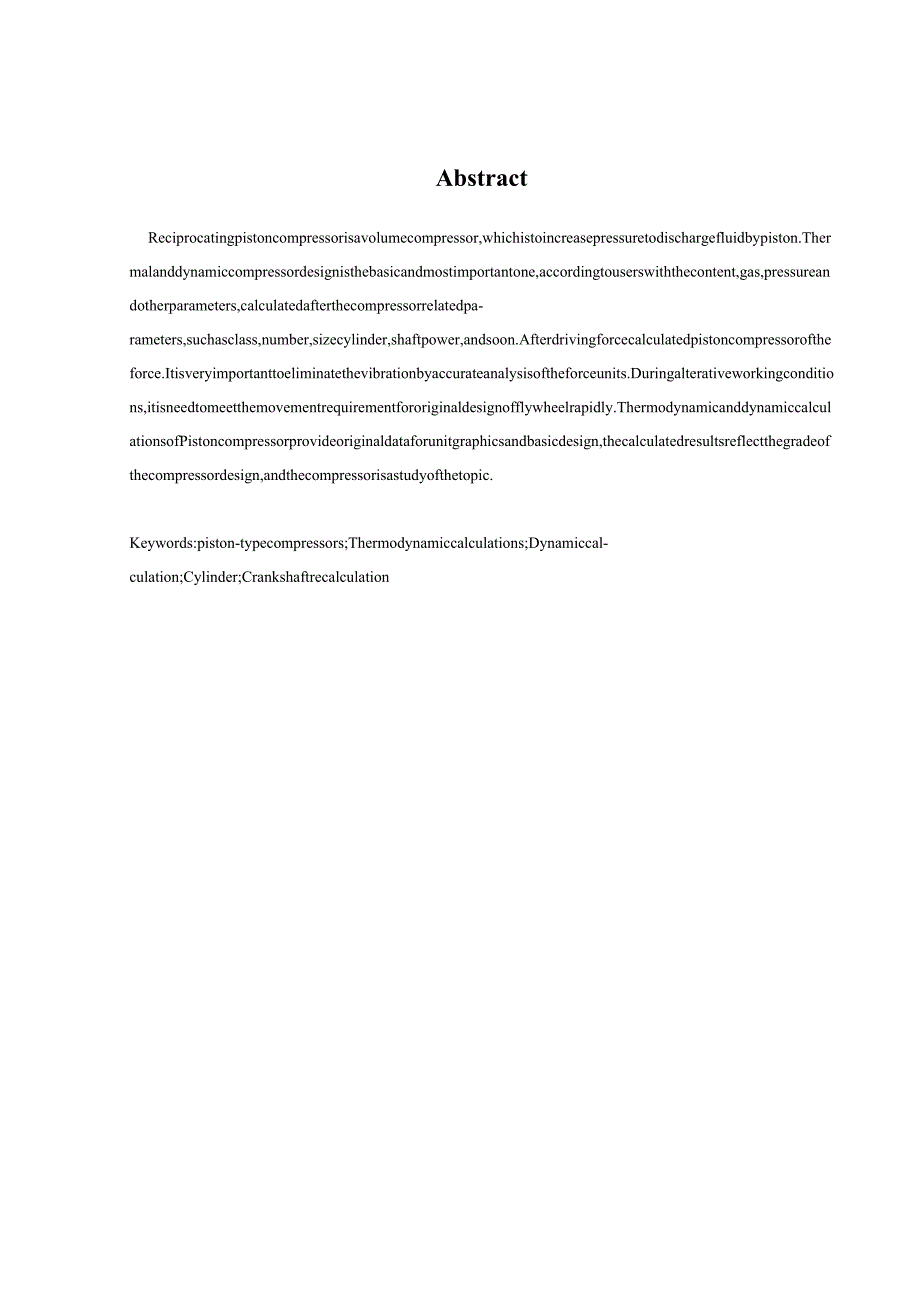

2、在气缸中对流体进行挤压，使流体压力提高并排出的压缩机械。热力、动力计算是压缩机设计计算中基本的，又是最重要的一项工作，根据用户提供的成分、气量、压力等参数要求，经过计算得到压缩机的相关参数，如级数、列数、气缸尺寸、轴功率等。经过动力计算得到活塞式压缩机的受力情况。准确地分析机组受力情况，对于消除机组的振动非常重要。在变工况条件下，需要快速实现核算原设计的飞轮是否满足运行要求。活塞式压缩机热力计算、动力计算的结果将为各部件图形以及基础设计提供原始数据，其计算结果的精确程度体现了压缩机的设计水平，也是压缩机研究方面的一个课题。关键词：活塞式压缩机；热力计算；动力计算;气缸；曲轴AbstractRe
3、ciprocatingpistoncompressorisavolumecompressor,whichistoincreasepressuretodischargefluidbypiston.Thermalanddynamiccompressordesignisthebasicandmostimportantone,accordingtouserswiththecontent,gas,pressureandotherparameters,calculatedafterthecompressorrelatedparameters,suchasclass,number,sizecylinder,
4、shaftpower,andsoon.Afterdrivingforcecalculatedpistoncompressoroftheforce.Itisveryimportanttoeliminatethevibrationbyaccurateanalysisoftheforceunits.Duringalterativeworkingconditions,itisneedtomeetthemovementrequirementfororiginaldesignofflywheelrapidly.ThermodynamicanddynamiccalculationsofPistoncompr
5、essorprovideoriginaldataforunitgraphicsandbasicdesign,thecalculatedresultsreflectthegradeofthecompressordesign,andthecompressorisastudyofthetopic.Keywords:piston-typecompressors;Thermodynamiccalculations;Dynamiccalculation;Cylinder;Crankshaftrecalculation中文摘要I1.*.U1 .11.1 用途和适用范围112.11.2 活塞压缩机特点1第2章
6、总体设计22.1 结构方案的选择22.2 电机的选择4；iJjpI.531.53.2 结构形式及主要结构参数53.3 热力计算5第4章动力计算9第5章汽缸部分的设计115.1 汽缸1152YE.*.*.145314第6章基本部件的设计1661、jI1663*226.4轴承的选取29第7章其他部件的设计307.13072第8章压缩机的安装、试车与调整318.1 压缩机的安装318.2 压缩机的试车318.3 压缩机的调整318.4 压缩机的维护和修理318.5 活塞式压缩机的常见故障分析及消除方法32第9章结论34参考文献35致谢36第一章概论1 .1用途和适用范围空气压缩机是气源装置中的主体，
7、它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。空气压缩机的种类很多，按工作原理可分为容积型压缩机和速度型压缩机。容积型压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；速度型压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。本机属于双级单作用风冷移动式空气压缩机。主要供给风动工具风动机械自动操作装置所需要的压缩空气，广泛应用于工业，农业，交通运输及医疗事业上的各种作业上。随着工业的发展，活塞式压缩机的使用日趋广泛。主要应用于采矿、冶金、石油、化工、机械、建筑等部门
8、。1.2 工作原理当曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。当活塞再次反向运动时，上述过程重复出现。总之，曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。1.3 活塞压缩机特点优点：1、适用压力范围广，
9、不论流量大小，均能达到所需压力；2、热效率高，单位耗电量少；3、适应性强，即排气范围较广，且不受压力高低影响，能适应较广阔的压力范围和制冷量要求；4、可维修性强；5、对材料要求低，多用普通钢铁材料，加工较容易，造价也较低廉；6、技术上较为成熟，生产使用上积累了丰富的经验；7、装置系统比较简单；缺点：1、转速不高，机器大而重；2、结构复杂，易损件多，维修量大；3、排气不连续，造成气流脉动；4、运转时有较大的震动。活塞式压缩机在各种用途，特别是在中小制冷范围内，成为制冷机中应用最广、生产批量最大的一种机型。第二章总体设计2.1结构方案的选择活塞压缩机的结构方案由下列因素组成：1）机器的型式；2）级
10、数和列数；3）各级气缸在列中的排列和各列间曲柄角的排列。选择压缩机的结构方案时候，应根据压缩机的用途，运转条件，排气量和排气压力,制造厂生产的可能性，驱动方式以及占地面积等条件，从选择机器的型式和级数入手，制订出合适的方案。本设计以微型双级往复式空气压缩机为基础设计，主要参数为：机器型号：2V-0.4/10排气压力：工作压力10kgcm2,最高排气压力15kgcm2排气量:0.4m3min行程：55mm转速：1430radmin结构形式：V缸数与I级l*90mm缸径II级l*50mm电机功率：2.9kw结合本设计的需要，本机器的结构选择如下所示主要结构：图27传动机构由弹性联轴器、曲轴、连杆等
11、组成。通过传动机构将回转运动变为往复直线运动。压缩机构由气缸、吸、排气阀、活塞等组成。活塞的往复运动使空气吸入、压缩和排出。润滑机构这里采用飞溅润滑。操纵控制机构包括压力表、安全阀、压力调节器等。主要零部件的结构：曲轴箱由灰铁铸成,外型为箱式,它起着机座的作用.一、二级气缸,分别装在互成90度的二个汽缸座孔内，其中一侧孔连接一级气缸,另一个孔连接二级气缸,箱体的前后壁上有轴承孔和轴承座孔，曲轴组件即装在孔内。曲轴箱下部为油池.箱壁上安装杆式油标。曲轴曲轴由45号钢锻成.只有一个曲拐,在曲拐上装两根连杆，曲轴装上带扇页的飞轮，伸臂端用连轴器与电动机相连。主轴颈和曲拐颈内钻有轴向和径向油孔.曲轴工
12、作时飞溅上油池的油经过曲轴上的油孔以润滑曲拐颈等部位。连杆由45号钢锻成，杆身为矩形截面，连杆大头为剖分式的，内装挂有轴承合金的薄壁瓦。连杆小头装有衬套。活塞由铝合金铸成,外形为圆筒形,其上个装二个活塞和一个刮油环。装活塞环时要使开口互相错开。活塞在汽缸内安装时,要检查上死点间隙为1.00.2mm.如果间隙不符.应用调整垫调节之。气阀气阀是控制气体进出汽缸的部件，它的好坏直接影响到压缩机的容积流量、功耗及机器运行的可靠性.气阀是压缩机中易损部件之一。此气阀为组合阀，吸气阀与排气阀公用一个阀座与阀盖.中间用双头螺柱和活塞螺母连接。气阀的内两圈阀片为吸气阀，空气有汽缸盖吸入，气阀的外一圈阀片为排气阀，将压缩空气排出于排气腔内。吸气腔与排气腔的密封，是靠借助于阀座与阀盖已精细研磨的结合而，以及借助于气阀与汽缸盖之间的铝垫来保证。
