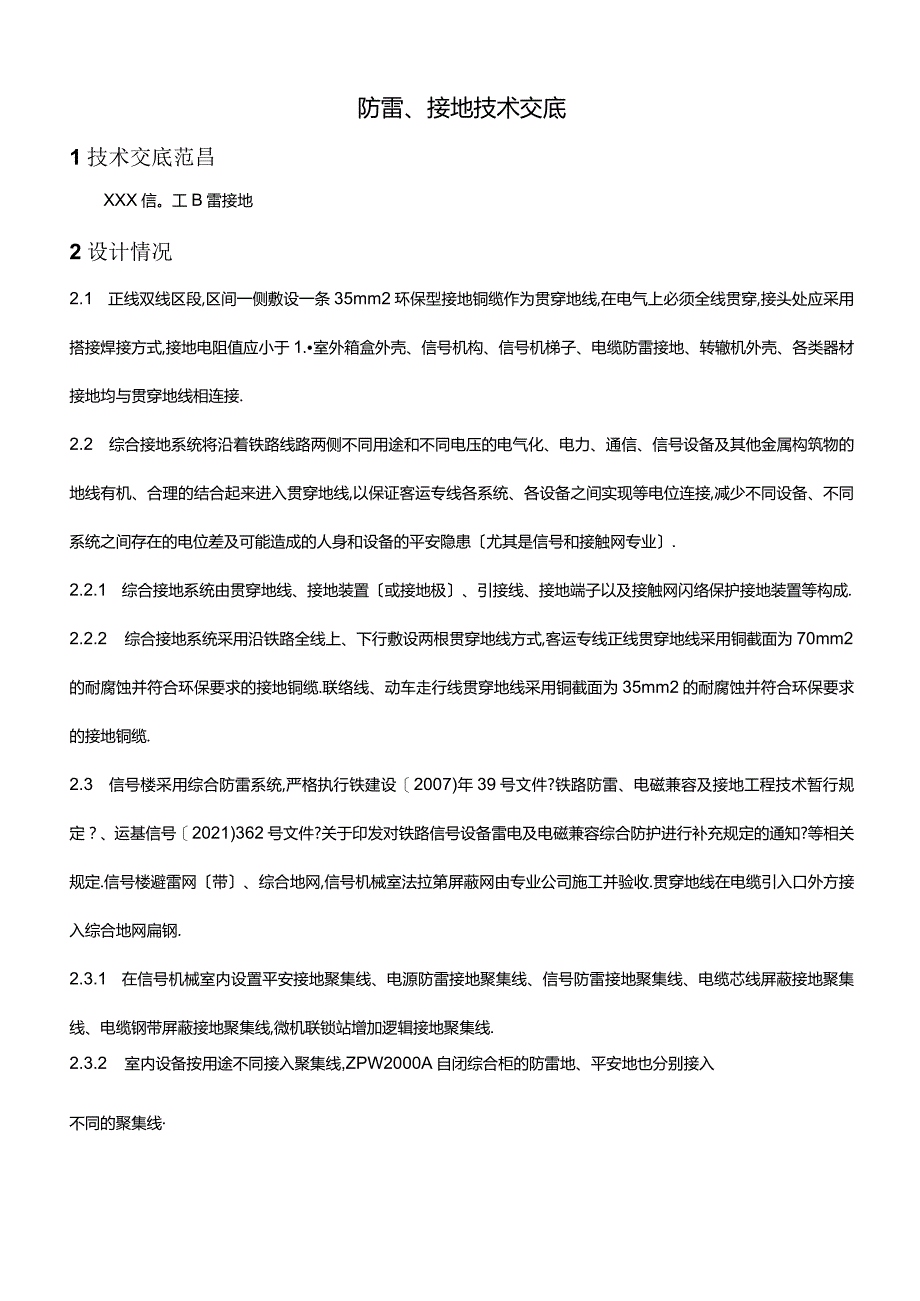

1、防雷、接地技术交底1技术交底范昌XXX信。工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患尤其是信号和接触网专业.2.2.1 综合
2、接地系统由贯穿地线、接地装置或接地极、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网带、综合地网,信号机械室法拉第屏蔽网由专业公司施工并

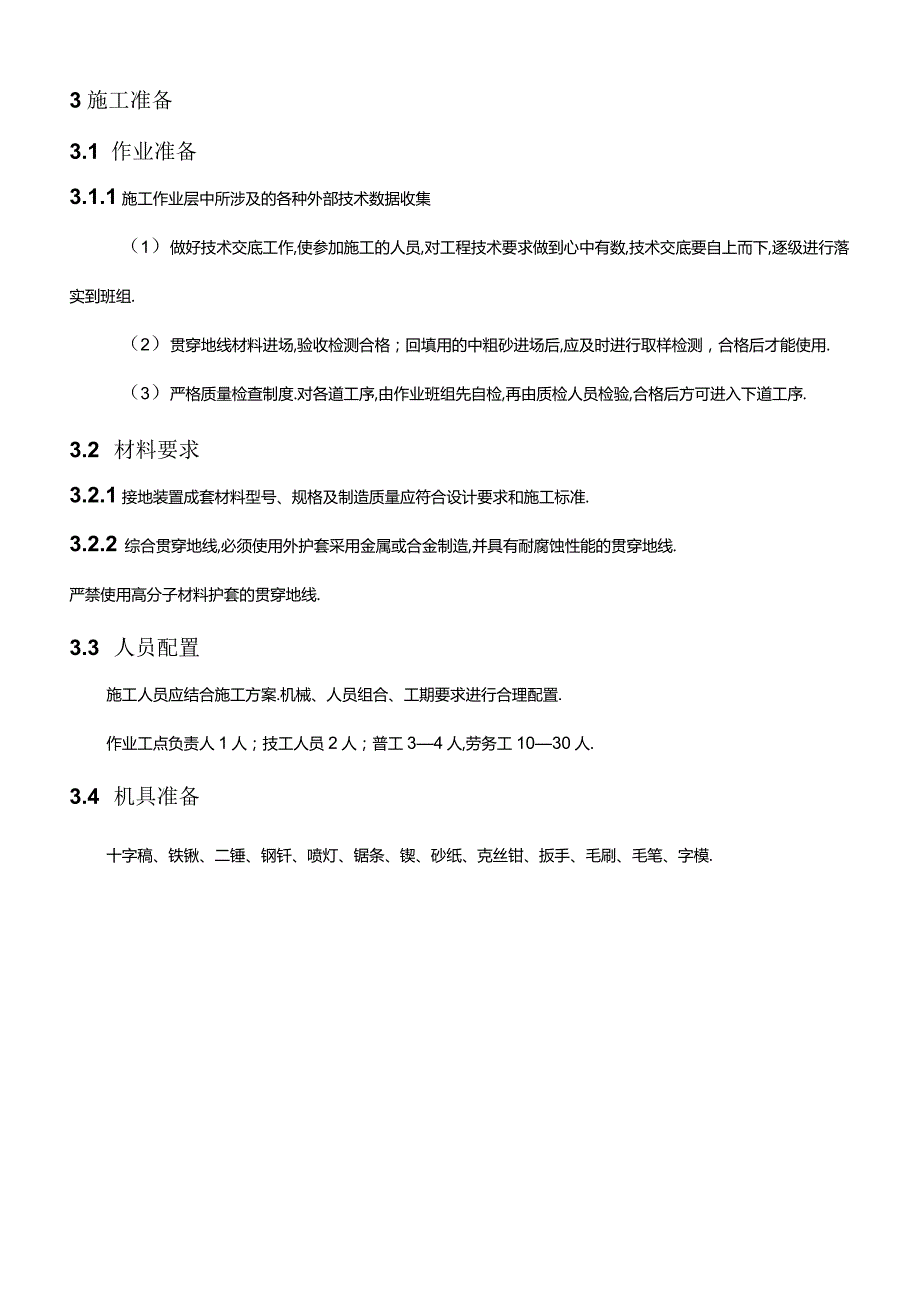

3、验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用

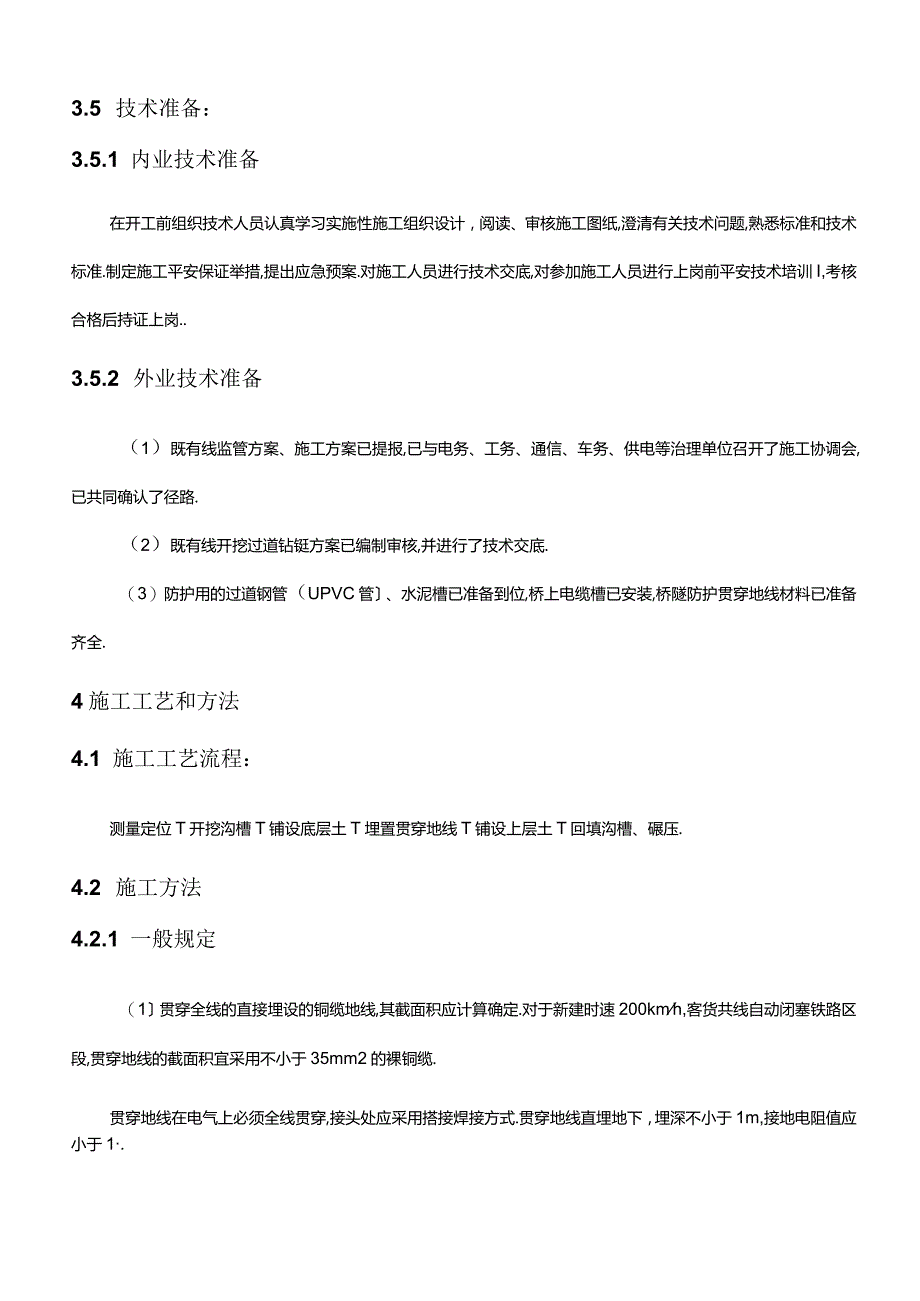

4、.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序.3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工34人,劳务工1030人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组
5、织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗.3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线
6、T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200kmh,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下
7、行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时
8、,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160kmh及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应
9、满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于06m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可
10、靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物如大型管路、高压电缆等时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复
11、测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆使用SC25-8冷压铜端头从接地端子排上引至贯穿地线并与贯穿地线可靠连接.
12、（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头与防雷元器件相连接,防雷元器件的
13、另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk25KA)的“L形钢筋进行焊接焊接长度同前.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,
14、使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在4050mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接件3液压钳镀锡铜线压接鼻子贯穿地线C型压接件连接（8贯穿地线在与桥台附近及每隔500m路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进
15、行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品平安帽、平安带、防护灯、通讯工具等.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电
