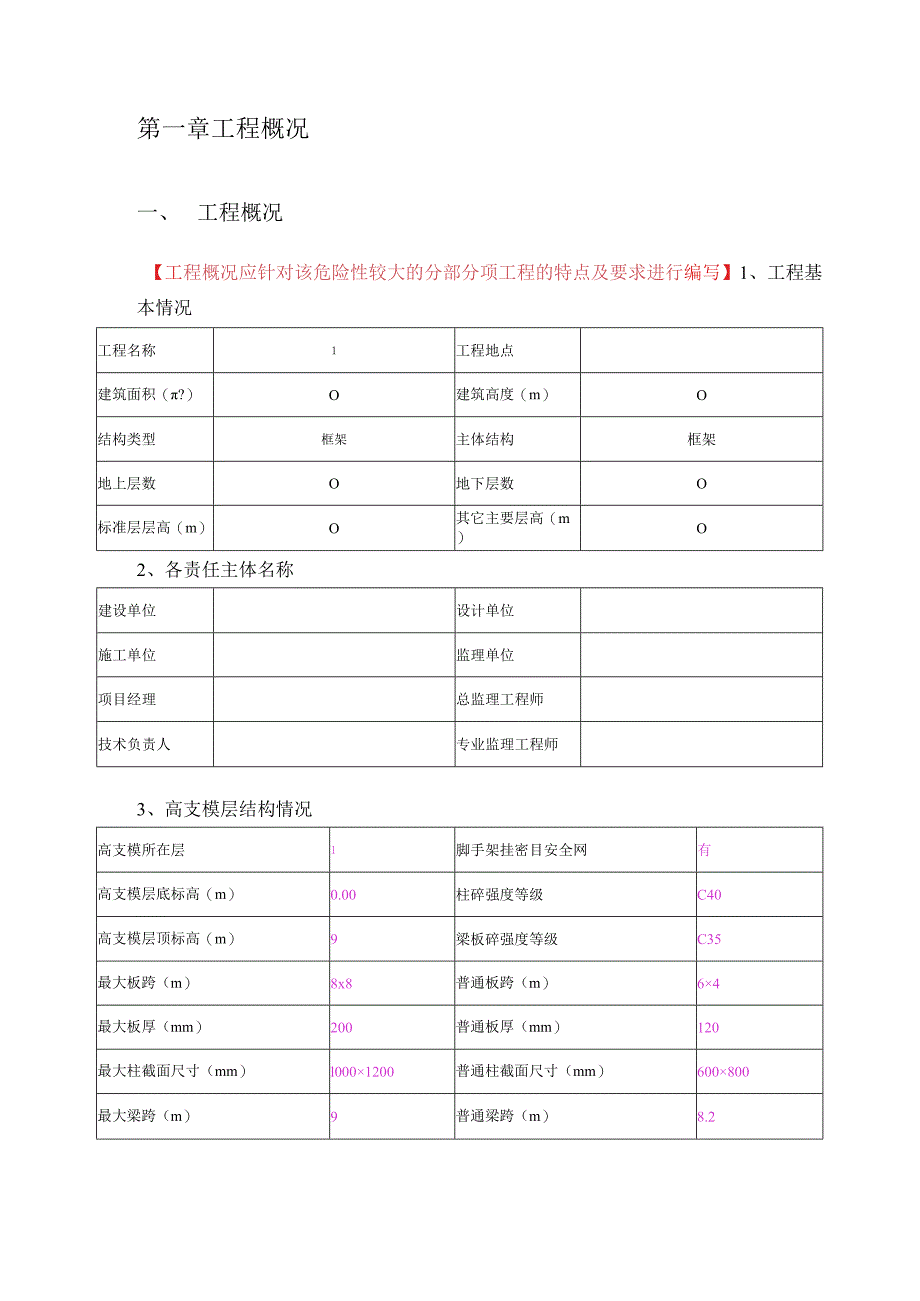

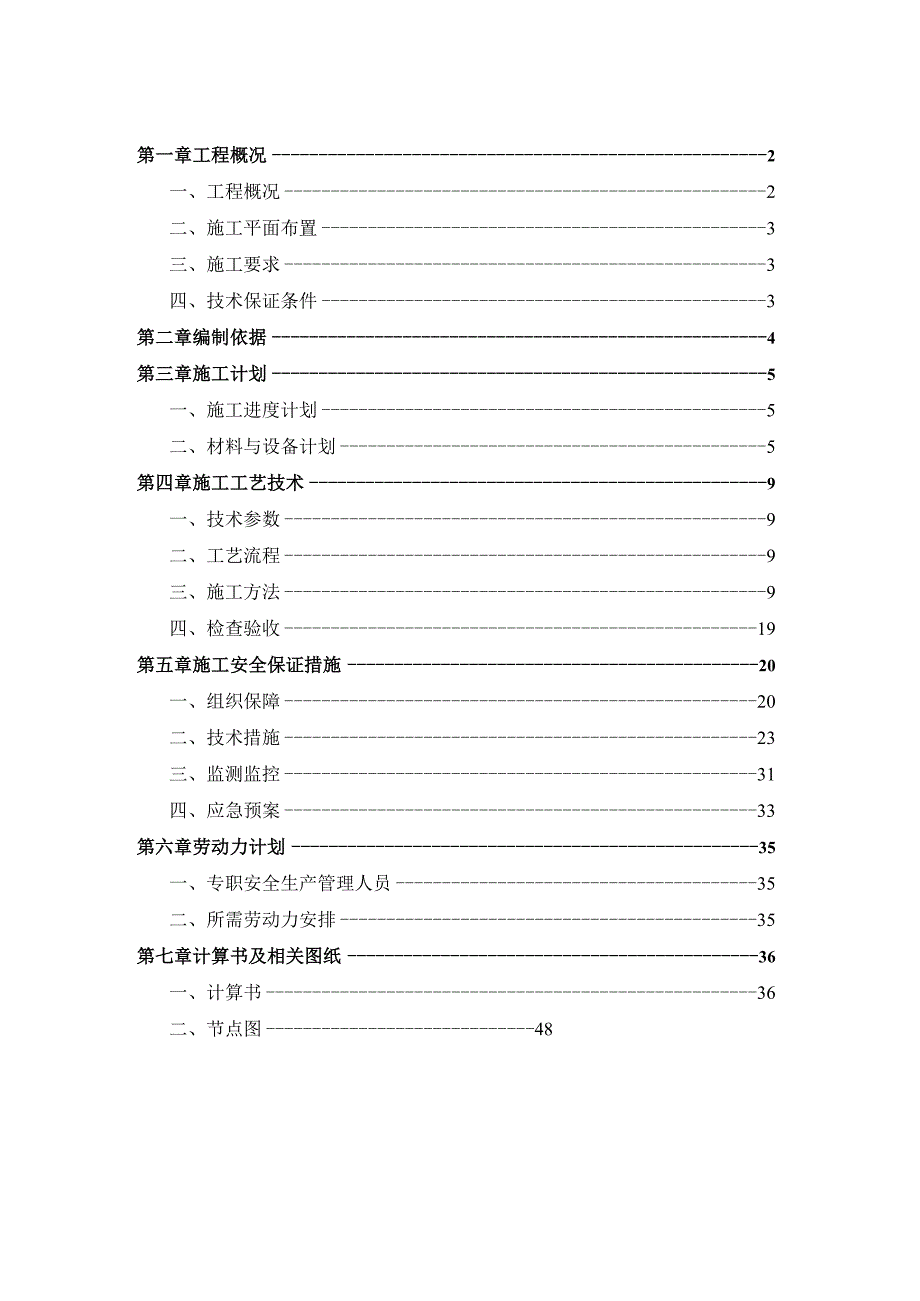

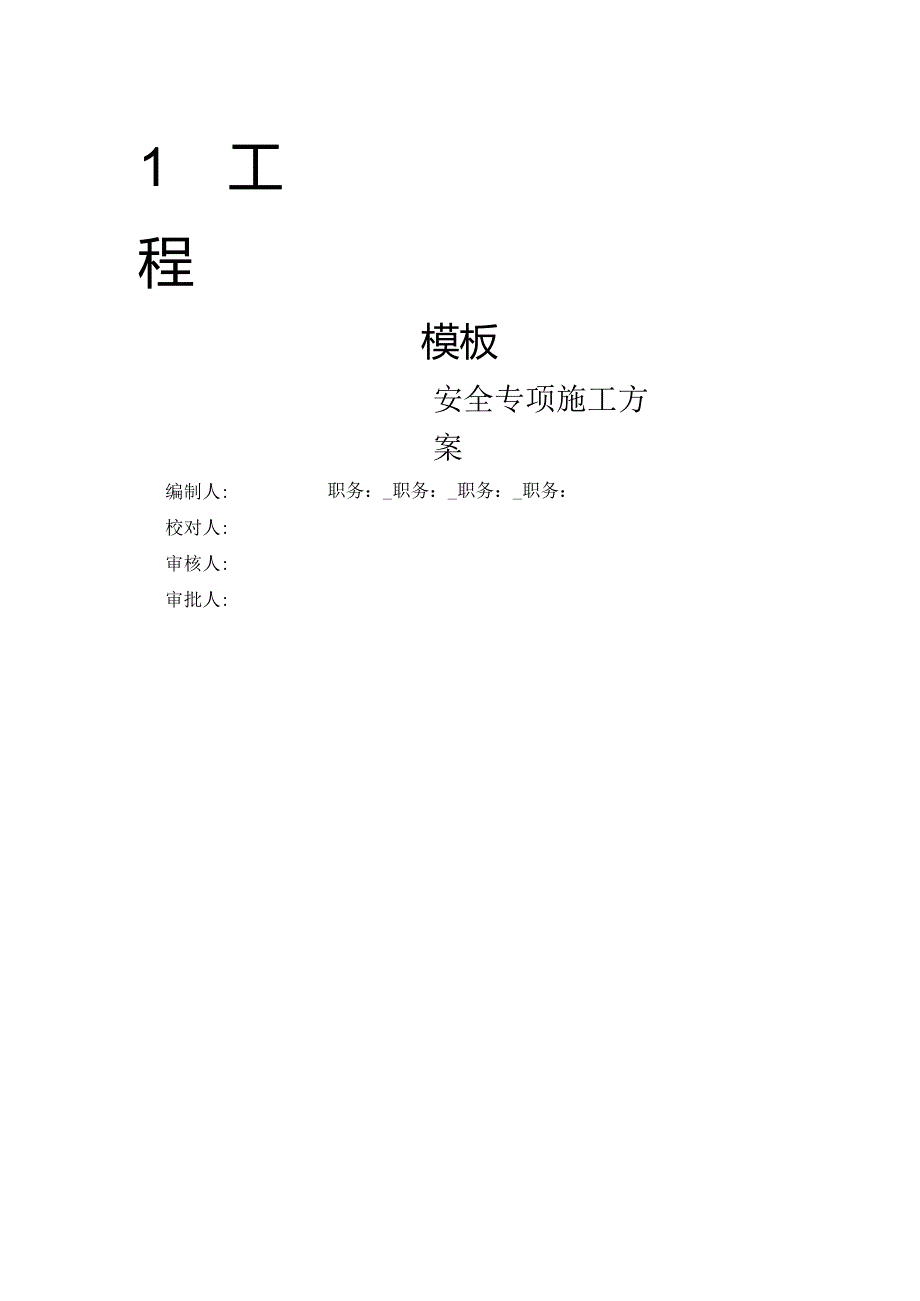

1、1工程模板安全专项施工方案编制人: 校对人: 审核人: 审批人:职务：_职务：_职务：_职务：第一章工程概况2一、工程概况2二、施工平面布置3三、施工要求3四、技术保证条件3第二章编制依据4第三章施工计划5一、施工进度计划5二、材料与设备计划5第四章施工工艺技术9一、技术参数9二、工艺流程9三、施工方法9四、检查验收19第五章施工安全保证措施20一、组织保障20二、技术措施23三、监测监控31四、应急预案33第六章劳动力计划35一、专职安全生产管理人员35二、所需劳动力安排35第七章计算书及相关图纸36一、计算书36二、节点图48第一章工程概况一、工程概况【工程概况应针对该危险性较大的分部分项
2、工程的特点及要求进行编写】1、工程基本情况工程名称1工程地点建筑面积（?）O建筑高度（m）O结构类型框架主体结构框架地上层数O地下层数O标准层层高（m）O其它主要层高（m）O2、各责任主体名称建设单位设计单位施工单位监理单位项目经理总监理工程师技术负责人专业监理工程师3、高支模层结构情况高支模所在层1脚手架挂密目安全网有高支模层底标高（m）0.00柱碎强度等级C40高支模层顶标高（m）9梁板碎强度等级C35最大板跨（m）8x8普通板跨（m）64最大板厚（mm）200普通板厚（mm）120最大柱截面尺寸（mm）l0001200普通柱截面尺寸（mm）600800最大梁跨（m）9普通梁跨（m）8.2
3、最大梁断面尺寸（mm）5001600普通梁断面尺寸（mm）3708004、高支模下方层结构情况高支模所在层I脚手架挂密目安全网有高支模层底标高（m）().(X)柱砂强度等级C4()高支模层顶标高（m）9梁板碎强度等级C35最大板跨（m）88普通板跨（m）64最大板厚（mm）200普通板厚（mm）1205、主要特点：根据危险性较大的分部分项工程安全管理办法（建质200987号）规定，本模板工程属高大模板工程。难点：工期紧，场地狭窄，梁板钢筋密，碎振捣困难。重点：确保高支模稳定，安全，无事故。钢筋碎结构质量满足要求。二、施工平面布置【请补充该危险性较大的分部分项工程的平面图】三、施工要求1、确保模
4、板在使用周期内安全、稳定、牢靠。2、模板在搭设及拆除过程中要符合工程施工进度要求。3、模板施工前对施工人员进行技术交底，严禁盲目施工。四、技术保证条件1、安全网络项目经理-安全技术负责人L监督施工全过程的安全生产，纠正违章；2配合有关部门排除施工不安全因素；3.项目全员安全活动和安全教育；4.监督劳保用品质量和使用。-技术负责人L制定项目安全技术措施和分项工程安全施工方案；2督促安全措施落实；3解决施工过程中的不安全技术问题。-生产调度负责人一L在安全前提下，合理安排生产计划；2.组织施工安全技术措施的实施。机械管理负责人L保证项目使用的各类机械安全运行；2.监督机械操作持证作业。消防管理负责
5、人L保证防火设备设施齐全有效；工消除火灾隐患;3.负责现场消防管理工作。劳务管理-负责人L保证进场施工人员安全技术素质；2.控制加班加点，保证劳逸结合；3.提供必须劳保用品，确保安全。其他有关部门1 .财务部门保证安全措施项目的经费；2 .卫生、行政部门保证工人生活基本条件，确保工人身心健康。2、模板的搭设和拆除需严格执行该专项施工方案。第二章编制依据1、木结构设计规范GB50005-20032、建筑结构荷载规范GB50009-20123、混凝土结构设计规范GB50010-20104、混凝土结构工程施工质量验收规范GB50204-20155、钢结构工程施工质量验收规范GB50205-20016
6、、建筑工程施工质量验收统一标准GB50300-20137、混凝土结构工程施工规范GB50666-20118、建筑施工脚手架安全技术统一标准GB51210-20169、施工现场临时用电安全技术规范JGJ46-200510、 建筑施工扣件式钢管脚手架安全技术规范JGJ130-201111、 建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-201012、 建筑施工模板安全技术规范JGJ162-200813、 建筑施工安全检查标准JGJ59-201114、 建筑施工高处作业安全技术规范JGJ80-201615、 建筑施工临时支撑结构技术规范JGJ300-201316、 危险性较大的分部分项工程安
7、全管理办法建质200987号文17、 建设工程高大模板支撑系统施工安全监督管理导则(建质2009254号文)18、 本工程施工图纸19、 本工程施工组织设计第三章施工计划一、 施工进度计划【请补充施工进度计划】二、 材料与设备计划1、钢材的选用(1)立杆、水平杆钢管应符合现行国家标准直缝电焊钢管GB/T13793、低压流体输送焊接钢管GB/T3091中规定的普通钢管，其材料机械性能应符合现行国家标准碳素结构钢GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定。(2)、立杆连接轮盘宜采用钢板热冲压整体成型，其钢板应符合现行国家标准碳素结构钢GB/T700中Q34
8、5级钢的要求，并经600-65(TC的时效处理；连接轮盘也可采用铸钢制造，其机械性能应符合现行国家标准一般工程用铸造碳钢件GB/T11352中26270500的规定。(3)、水平杆直插头应采用铸钢制造，其机械性能应符合现行国家标准一般工程用铸造碳钢件GB“11352中ZG230-450的规定。(4)、立杆连接套管宜采用20号无缝钢管，当采用无缝钢管时，其材质性能应符合现行国家标准结构用无缝钢管GB/T8162的规定；连接套管也可采用铸钢制造，当采用铸钢时，其材质性能应符合现行国家标准一般工程用铸造碳钢件GB/T11352的ZG270-500的规定。(5)、立杆顶部可调托撑与底部可调底座的螺杆当
9、采用实心碳素结构钢制作时，其材料机械性能应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定；当采用结构用无缝钢管时，其材料机械性能应符合现行国家标准无缝钢管GB/T8162中规定的20号无缝钢管的规定。(6)、可调托撑和可调底座的螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准可锻铸铁件GB/T9440中KTH330-08的规定及现行国家标准一般工程用铸造碳钢件GB/T11352中ZG270-500的规定。(7)、可调托撑U形顶托板和可调底座垫座板应采用碳素结构钢制造，其材料机械性能应符合现行国家标准碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T3274中的Q235
10、级钢的规定。(8)、剪刀撑所用的钢管扣件应符合现行国家标准钢管脚手架扣件GB15831的规定。(9)、轮盘插销节点应由焊接于立杆上的连接轮盘、水平杆杆端直接头组成，如下图：盘销节点1一连接轮盘；2一直插头；”水平杆；4一立杆；5一插稍孔（10）、构配件的外观质量应符合下列规定：1）钢管应无裂纹、凹陷、锈蚀，不得采用对接焊接钢管；2）钢管应平直，直线度允许偏差应为管长的1/1000,两端面应平整，不得有斜口、毛刺；3）铸件表面应光滑，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净；4）各焊缝应饱满，焊渣应清除干净，不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷，未满焊、根部收缩、咬边
11、和接头不良等缺陷应满足三级焊缝的要求；5）架体杆件及其他构配件表面应光滑，在连接处不得有毛刺、滴瘤和多余结块；主要构配件上的生产厂家标识应清晰。（11）、各部位的焊接质量应满足下列规定：1）杆件焊接制作应在专用工艺装备上进行，焊接宜采用CO2气体保护焊；2）各焊接部位应牢固可靠；3）焊丝宜采用符合国家标准气体保护电弧焊用碳钢、低合金钢焊丝GB/T8110中气体保护焊用碳素钢、低合金钢焊丝的要求；4）连接轮盘与立杆接触面上下应与立杆钢管满焊;5）立杆钢管底部与接长套管应环形满焊；6）直插头与水平杆应环形满焊；7)可调托撑顶托板和底座垫座板焊接前应检查工装是否变形，防止螺杆与板件不垂直、焊接电流应
12、调好，螺杆焊后不得有气孔及咬边和焊穿管壁现象；8)焊丝应与钢管和铸钢件材质相匹配，宜采用符合现行国家标准气体保护电弧焊用碳钢、低合金钢焊丝GB/T8110中气体保护电弧焊用碳钢、低合金钢焊丝的要求；9)焊缝应符合现行国家标准钢结构工程施工质量验收规范GB50205中三级焊缝的要求，有效焊缝高度不应小于3.5mm。2、木材的选用(1)、模板结构或构件的树种应根据各地区实际情况选择质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。(2)、模板结构应根据受力种类或用途选用相应的木材材质等级。木材材质标准应符合现行国家标准木结构设计规范GB5OOO5的规定。(3)、用于模板体系的原木、方木和
13、板材要符合现行国家标准木结构设计规范GB50005的规定，不得利用商品材的等级标准替代。(4)、主要承重构件应选用针叶材；重要的木质连接件应采用细密、直纹、无节和无其他缺陷的耐腐蚀的硬质阔叶材。(5)、当采用不常用树种作为承重结构或构件时，可按现行国家标准木结构设计规范GB50005的要求进行设计。对速生林材，应进行防腐、防虫处理。(6)、当需要对模板结构或木材的强度进行测试验证时，应按现行国家标准木结构设计规范GB50005的标准进行。(7)、施工现场制作的木构件，其木材含水率应符合下列规定D制作的原木、方木结构，不应大于15%；2)板材和规格材，不应大于20%；3)受拉构件的连接板，不应大
14、于18%；4)连接件，不应大于15%。3、竹、木胶合模板板材的选用(1)、胶合模板板材表面应平整光滑，具有防水、耐磨、耐酸碱的保护膜，并应有保温性良好、易脱模和可两面使用等特点。板材厚度不应小于12mm,并应符合现行国家标准混凝土模板用胶合板GB/T17656-2008的规定。(2)、各层板的原材含水率不应大于15乐且同一胶合模板各层原材间的含水率差别不应大于5%。(3)、胶合模板应采用耐水胶，其胶合强度不应低于木材或竹材顺纹抗剪和横纹抗拉的强度，并应符合环境保护的要求。(4)、进场的胶合模板除应具有出厂质量合格证外，还应保证外观尺寸合格。第四章施工工艺技术一、技术参数【板模板(轮扣式)】新浇混凝土板板厚(mm)450模板支架高度H(m)4.55模板支架纵向长度L(m)8.4模板支架横向长度B(m)8.4主梁布置方向平行立杆纵向方向模板及支架
