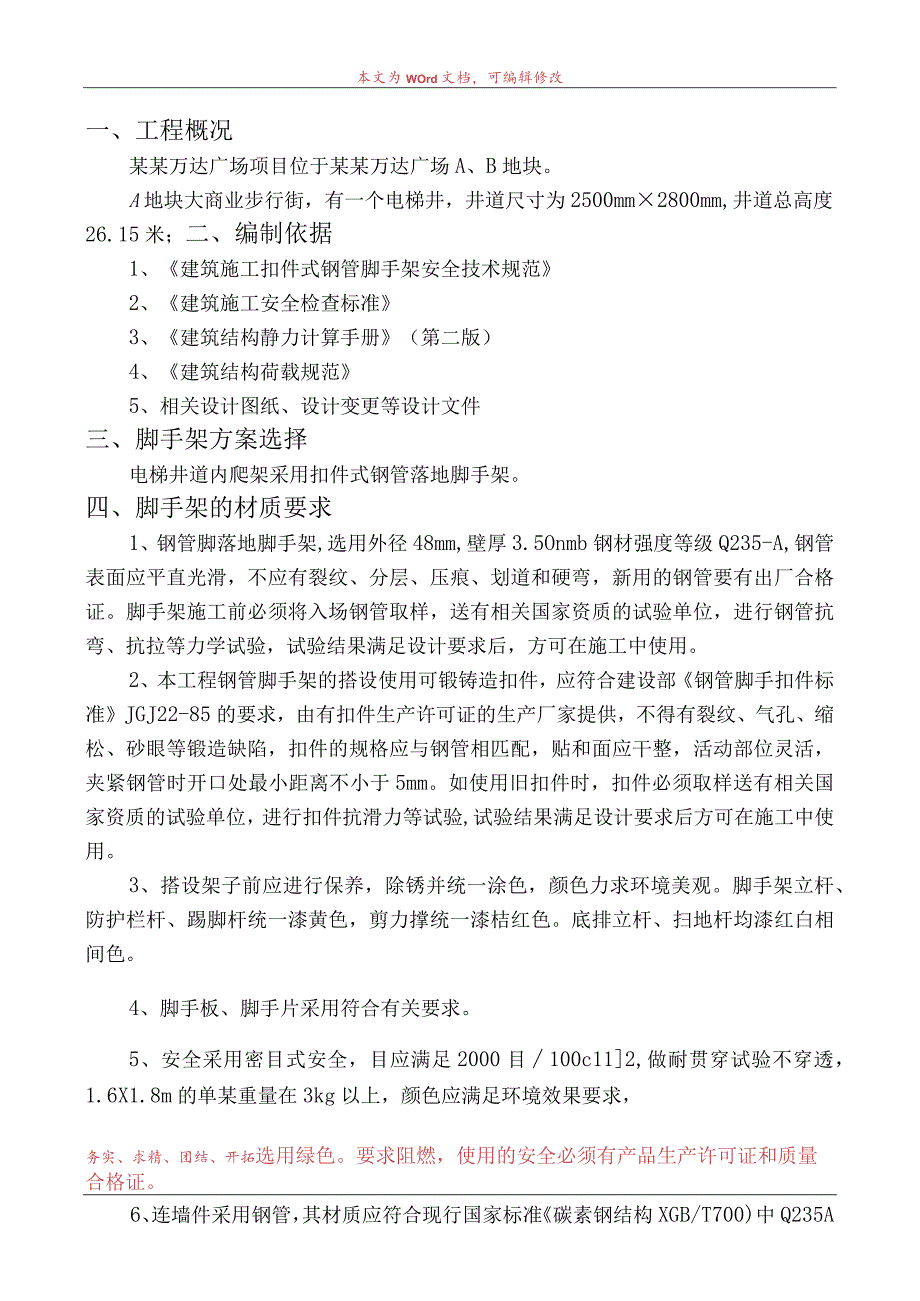

1、本文为WOrd文档，可编辑修改一、工程概况某某万达广场项目位于某某万达广场A、B地块。A地块大商业步行街，有一个电梯井，井道尺寸为2500mm2800mm,井道总高度26.15米；二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范2、建筑施工安全检查标准3、建筑结构静力计算手册（第二版）4、建筑结构荷载规范5、相关设计图纸、设计变更等设计文件三、脚手架方案选择电梯井道内爬架采用扣件式钢管落地脚手架。四、脚手架的材质要求1、钢管脚落地脚手架,选用外径48mm,壁厚3.5Onmb钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工
2、前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色

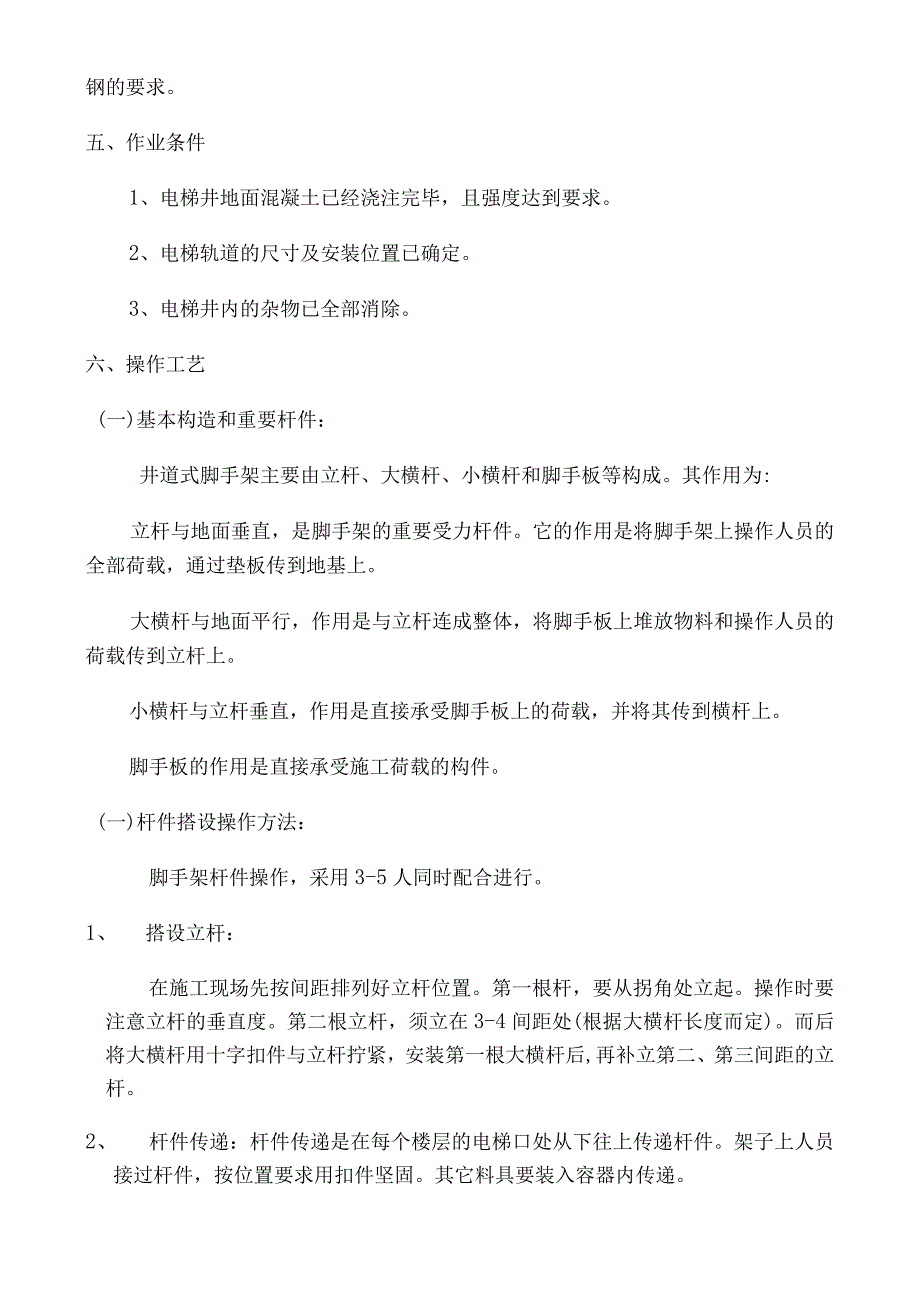

3、，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全采用密目式安全，目应满足2000目100c112,做耐贯穿试验不穿透，1.6X1.8m的单某重量在3kg以上，颜色应满足环境效果要求，务实、求精、团结、开拓选用绿色。要求阻燃，使用的安全必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构XGB/T700)中Q235A钢的要求。五、作业条件1、电梯井地面混凝土已经浇注完毕，且强度达到要求。2、电梯轨道的尺寸及安装位置已确定。3、电梯井内的杂物已全部消除。六、操作工艺(一)基本构造和重要杆件：井道式脚手架主要由立杆
4、、大横杆、小横杆和脚手板等构成。其作用为:立杆与地面垂直，是脚手架的重要受力杆件。它的作用是将脚手架上操作人员的全部荷载，通过垫板传到地基上。大横杆与地面平行，作用是与立杆连成整体，将脚手板上堆放物料和操作人员的荷载传到立杆上。小横杆与立杆垂直，作用是直接承受脚手板上的荷载，并将其传到横杆上。脚手板的作用是直接承受施工荷载的构件。(一)杆件搭设操作方法：脚手架杆件操作，采用3-5人同时配合进行。1、 搭设立杆：在施工现场先按间距排列好立杆位置。第一根杆，要从拐角处立起。操作时要注意立杆的垂直度。第二根立杆，须立在3-4间距处(根据大横杆长度而定)。而后将大横杆用十字扣件与立杆拧紧，安装第一根大

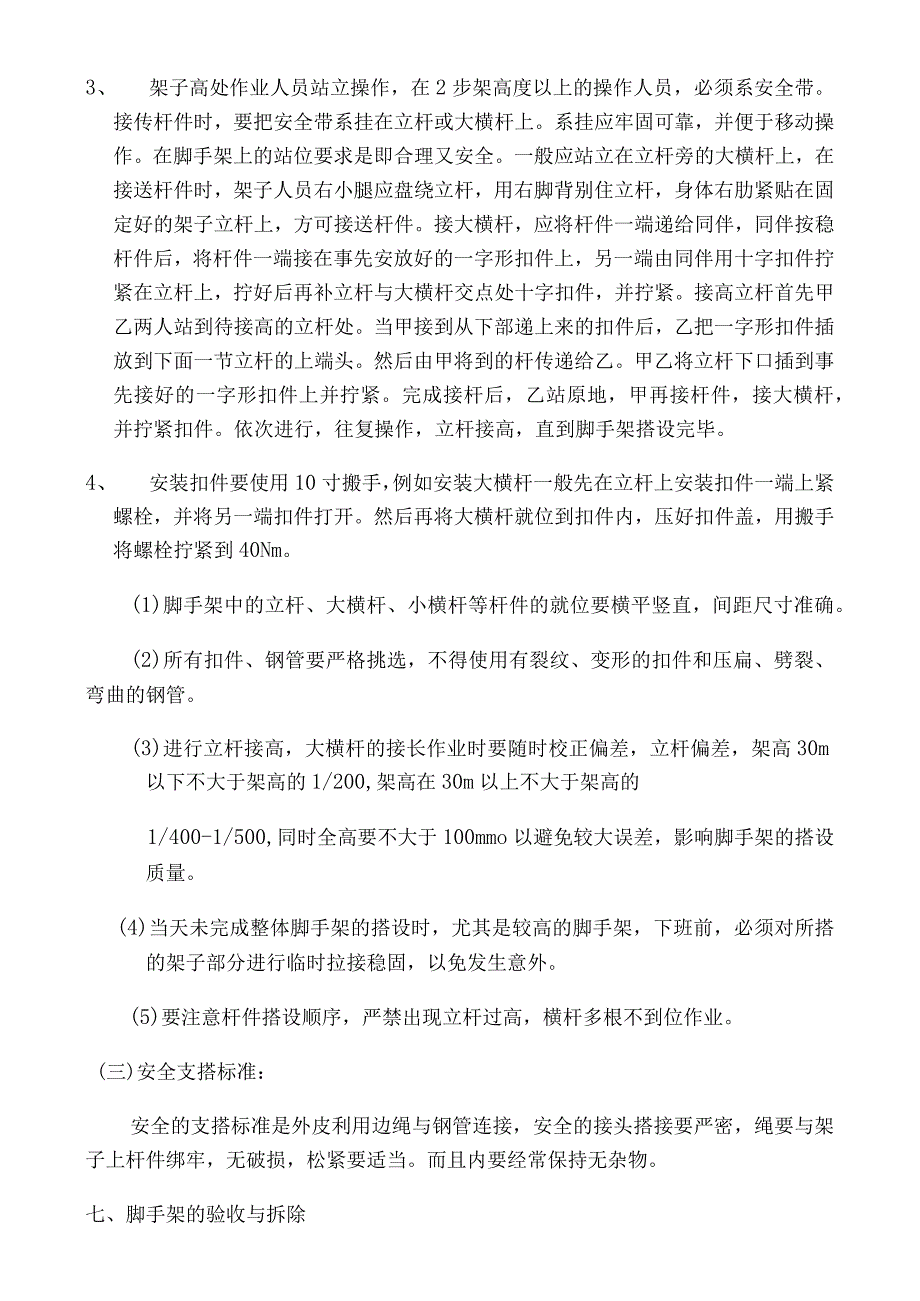

5、横杆后,再补立第二、第三间距的立杆。2、 杆件传递：杆件传递是在每个楼层的电梯口处从下往上传递杆件。架子上人员接过杆件，按位置要求用扣件坚固。其它料具要装入容器内传递。3、 架子高处作业人员站立操作，在2步架高度以上的操作人员，必须系安全带。接传杆件时，要把安全带系挂在立杆或大横杆上。系挂应牢固可靠，并便于移动操作。在脚手架上的站位要求是即合理又安全。一般应站立在立杆旁的大横杆上，在接送杆件时，架子人员右小腿应盘绕立杆，用右脚背别住立杆，身体右肋紧贴在固定好的架子立杆上，方可接送杆件。接大横杆，应将杆件一端递给同伴，同伴按稳杆件后，将杆件一端接在事先安放好的一字形扣件上，另一端由同伴用十字扣件
6、拧紧在立杆上，拧好后再补立杆与大横杆交点处十字扣件，并拧紧。接高立杆首先甲乙两人站到待接高的立杆处。当甲接到从下部递上来的扣件后，乙把一字形扣件插放到下面一节立杆的上端头。然后由甲将到的杆传递给乙。甲乙将立杆下口插到事先接好的一字形扣件上并拧紧。完成接杆后，乙站原地，甲再接杆件，接大横杆，并拧紧扣件。依次进行，往复操作，立杆接高，直到脚手架搭设完毕。4、 安装扣件要使用10寸搬手，例如安装大横杆一般先在立杆上安装扣件一端上紧螺栓，并将另一端扣件打开。然后再将大横杆就位到扣件内，压好扣件盖，用搬手将螺栓拧紧到40Nm。(1)脚手架中的立杆、大横杆、小横杆等杆件的就位要横平竖直，间距尺寸准确。(2
7、)所有扣件、钢管要严格挑选，不得使用有裂纹、变形的扣件和压扁、劈裂、弯曲的钢管。(3)进行立杆接高，大横杆的接长作业时要随时校正偏差，立杆偏差，架高30m以下不大于架高的1/200,架高在30m以上不大于架高的1/400-1/500,同时全高要不大于100mmo以避免较大误差，影响脚手架的搭设质量。(4)当天未完成整体脚手架的搭设时，尤其是较高的脚手架，下班前，必须对所搭的架子部分进行临时拉接稳固，以免发生意外。(5)要注意杆件搭设顺序，严禁出现立杆过高，横杆多根不到位作业。(三)安全支搭标准：安全的支搭标准是外皮利用边绳与钢管连接，安全的接头搭接要严密，绳要与架子上杆件绑牢，无破损，松紧要适
8、当。而且内要经常保持无杂物。七、脚手架的验收与拆除()验收方法和内容脚手架搭设完毕，在使用前，应逐层逐段由安装组长、架子组长一起验收，并填写验收单。验收的具体内容为：1、钢管不得有裂缝和压扁、弯曲现象。2、脚手架地基坚实，不积水，有符合标准的垫板。3、大横杆全长水平误差不得超过6cm.O立杆垂直偏差架高在30m以下不大于架高于杆长的1/200,架高在30m以上不大于架高的1/400-1/500,同时全高要不大于100nInI,小横杆挠度不大于杆长的1/150杆件间距步距符合规程标准。4、要有足够的连墙点，垂直距离每4m设一根，并且与建筑物拉结牢固可靠。5、作业层铺板要平，铺板长短宽窄到位，不得
9、有探头板。脚手板材质要符合规程标准。6、安全受力均匀。（二）脚手架的拆除1、架子拆除时应划分作业区，设置警戒人员，严禁非作业人员入内。2、拆除的高处作业人员，必须戴安全帽，系安全带，扎裹腿穿软底鞋。3、拆除顺序应遵循由上而下，先搭后拆，后搭选拆的原则，并按一部一清的原则，依次进行，要严禁上下同时进行拆除作业。4、拆立杆时，应先抱住立杆再拆开最后两个机，拆除大横杆，应先拆中间扣，然后托住中间，在拆两边扣。5、拆除时要统一指挥，上下响应，动作协调，当拆开与另一人有关的扣件时，应先通知对方。以防坠落。6、拆除时要随时注意已安装好的设备及电线电缆，必要时要采用隔离措施，严禁杆件接触电线电缆。7、拆下的
10、材料，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类码放，扣件要分型号，分袋保管，当天拆当天清。8、在拆架过程中不得中途换人，如必须换人时，应将拆除情况，交待清楚后方可离开。八、安全消防节约措施1、进入施工现场人员，应严格遵守安全生产规章制度，安全操作规程和各项安全措施规定。2、架子工要持证上岗，严禁违章作业，在2步架或高度在2m以上作业时必须系好安全带，戴好安全帽，系好帽带，穿软底鞋。3、严禁非架子工拆搭脚手架杆件和连墙杆等。4、严禁把好验收关。脚手架搭设验收，要以建筑物的每层分段分部位验收。5、严禁架子工在夜间进行搭拆工作。6、抢险脚手架要划分作业区，并有专人看管，且固定拆除作业人员
11、。7、施工现场严禁吸烟，吸烟只准在吸烟室内8、不得运用施工现场与搭架子无关的各种材料及设备。9、拆除的杆件集中堆放，够整车后及时运回库里避免浪费及租赁费用加大。九、成品保护措施本脚手架是配合电梯安装用的，而电梯的各种配件又是十分严谨的，所以在搭设和拆除包括杆件运输过程要严格遵守以下规定：1、严格禁止与电梯的各种配件碰撞，遇到电梯配件妨碍工作时，要及时与电梯安装人员联系，不经允许不得挪动。2、架子在搭拆过程中，特别是拆除过程中，因电梯已基本安装完毕，又同在一个电梯井内，更要格外小心，严谨碰撞已安装好的各种设备，必要时要对电梯设备进行防护。3、在与电梯设备发生碰撞后，要及时与电梯安装人员进行联系，
12、以确认电梯设备是否被破坏，便于电梯安装人员及时进行处理。减少不必要的更大的损失。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定
13、要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
