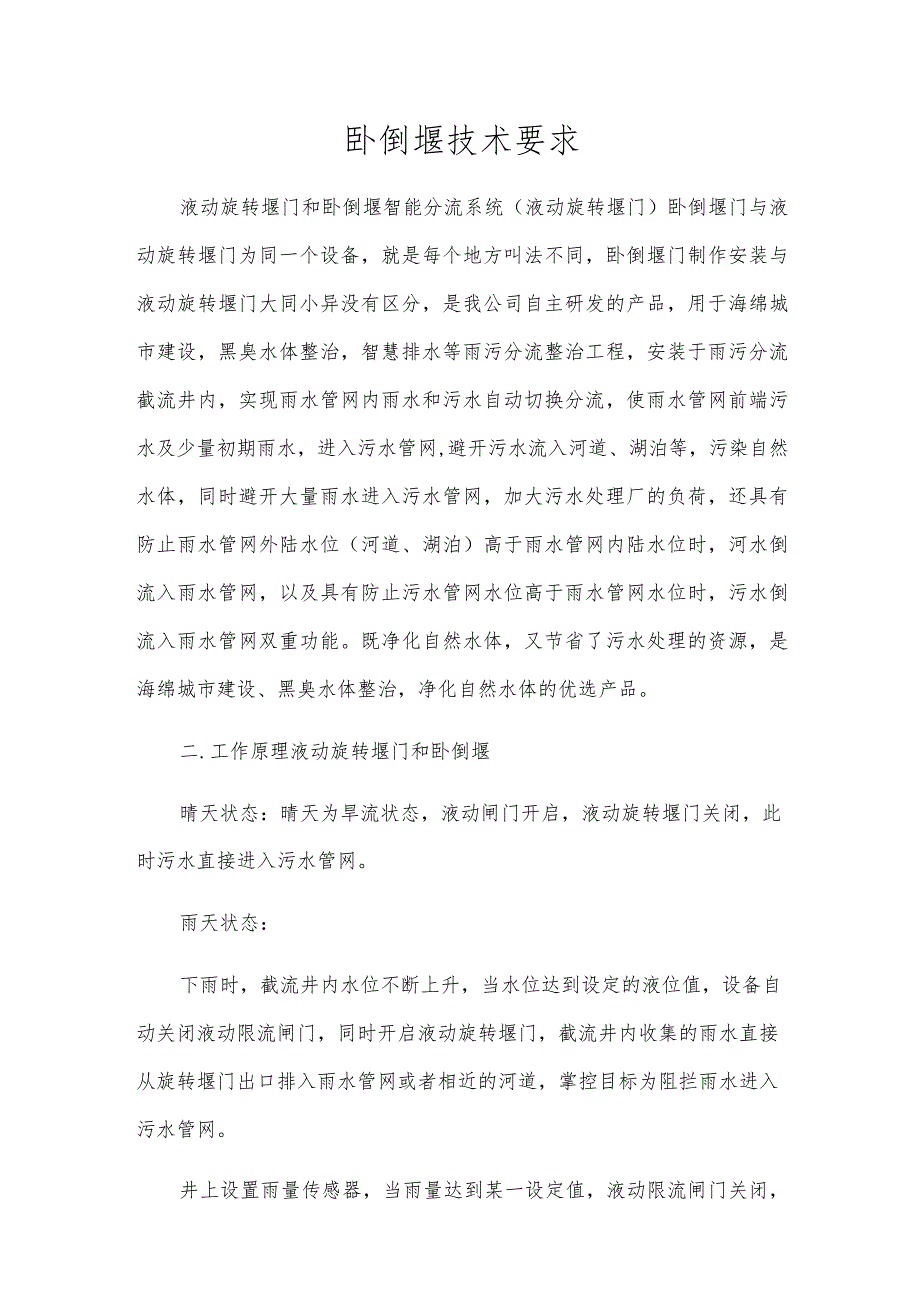

1、卧倒堰技术要求液动旋转堰门和卧倒堰智能分流系统（液动旋转堰门）卧倒堰门与液动旋转堰门为同一个设备，就是每个地方叫法不同，卧倒堰门制作安装与液动旋转堰门大同小异没有区分，是我公司自主研发的产品，用于海绵城市建设，黑臭水体整治，智慧排水等雨污分流整治工程，安装于雨污分流截流井内，实现雨水管网内雨水和污水自动切换分流，使雨水管网前端污水及少量初期雨水，进入污水管网,避开污水流入河道、湖泊等，污染自然水体，同时避开大量雨水进入污水管网，加大污水处理厂的负荷，还具有防止雨水管网外陆水位（河道、湖泊）高于雨水管网内陆水位时，河水倒流入雨水管网，以及具有防止污水管网水位高于雨水管网水位时，污水倒流入雨水管网

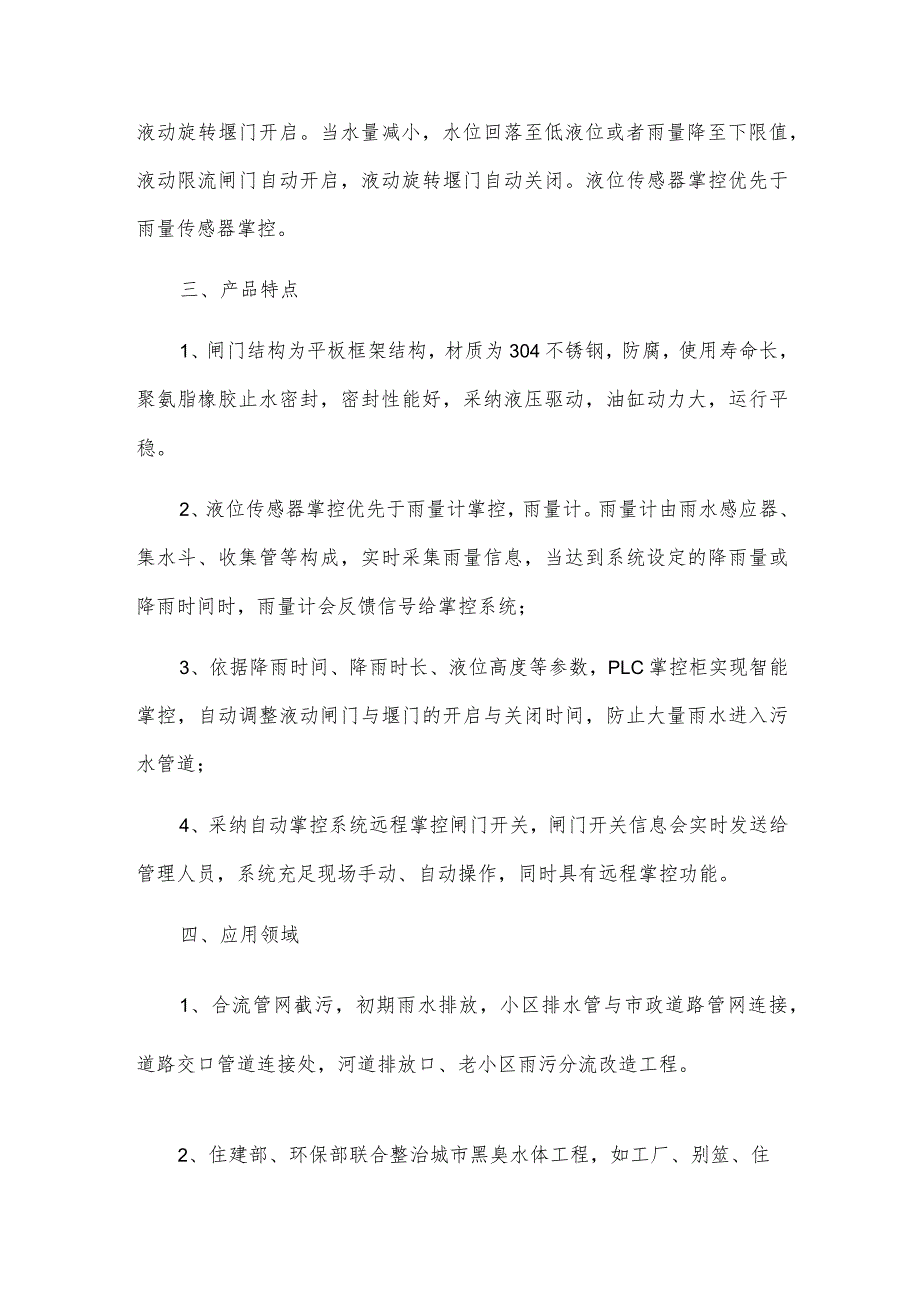

2、双重功能。既净化自然水体，又节省了污水处理的资源，是海绵城市建设、黑臭水体整治，净化自然水体的优选产品。二.工作原理液动旋转堰门和卧倒堰晴天状态：晴天为旱流状态，液动闸门开启，液动旋转堰门关闭，此时污水直接进入污水管网。雨天状态：下雨时，截流井内水位不断上升，当水位达到设定的液位值，设备自动关闭液动限流闸门，同时开启液动旋转堰门，截流井内收集的雨水直接从旋转堰门出口排入雨水管网或者相近的河道，掌控目标为阻拦雨水进入污水管网。井上设置雨量传感器，当雨量达到某一设定值，液动限流闸门关闭，液动旋转堰门开启。当水量减小，水位回落至低液位或者雨量降至下限值，液动限流闸门自动开启，液动旋转堰门自动关闭。液
3、位传感器掌控优先于雨量传感器掌控。三、产品特点1、闸门结构为平板框架结构，材质为304不锈钢，防腐，使用寿命长，聚氨脂橡胶止水密封，密封性能好，采纳液压驱动，油缸动力大，运行平稳。2、液位传感器掌控优先于雨量计掌控，雨量计。雨量计由雨水感应器、集水斗、收集管等构成，实时采集雨量信息，当达到系统设定的降雨量或降雨时间时，雨量计会反馈信号给掌控系统；3、依据降雨时间、降雨时长、液位高度等参数，PLC掌控柜实现智能掌控，自动调整液动闸门与堰门的开启与关闭时间，防止大量雨水进入污水管道；4、采纳自动掌控系统远程掌控闸门开关，闸门开关信息会实时发送给管理人员，系统充足现场手动、自动操作，同时具有远程掌控

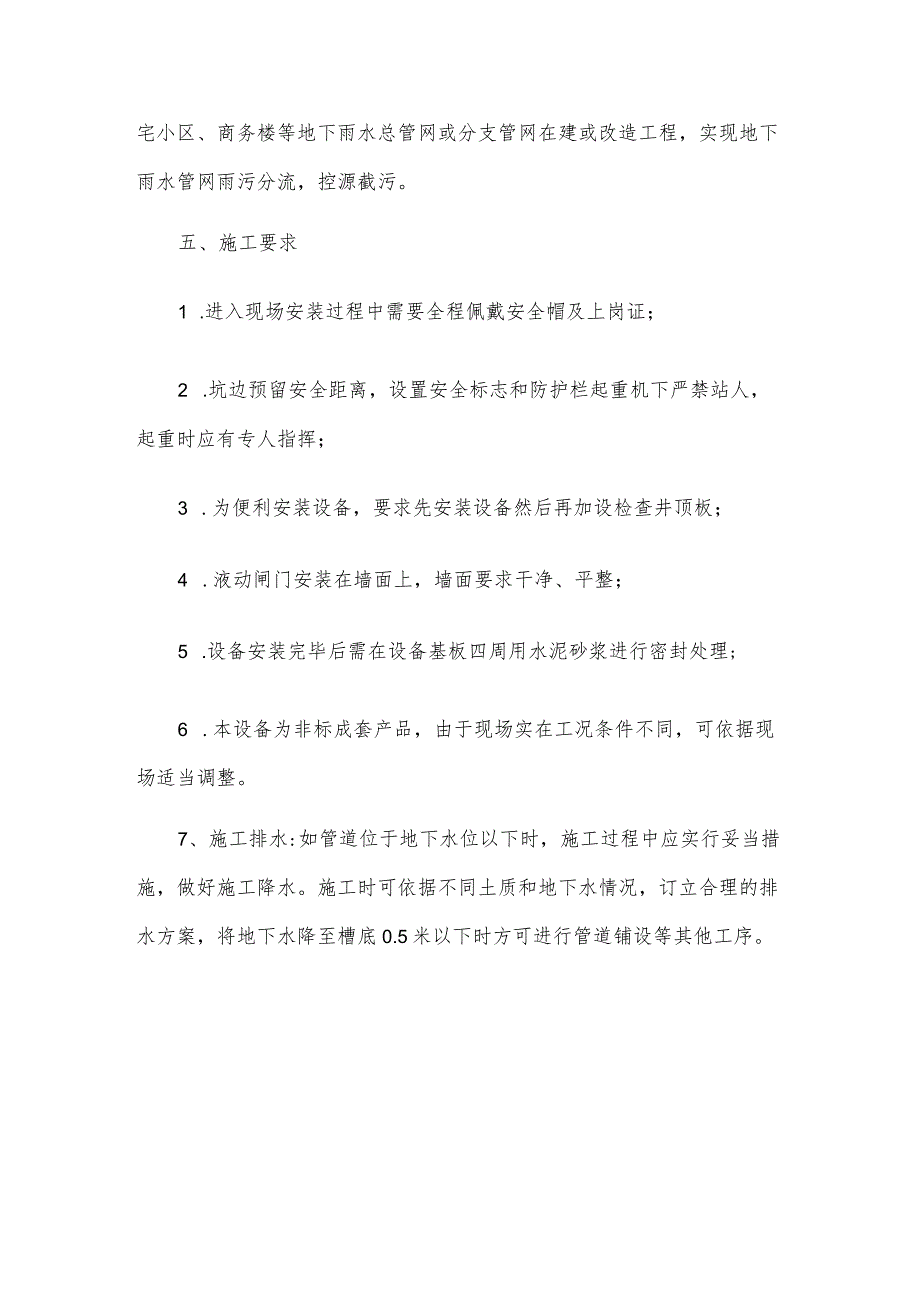

4、功能。四、应用领域1、合流管网截污，初期雨水排放，小区排水管与市政道路管网连接，道路交口管道连接处，河道排放口、老小区雨污分流改造工程。2、住建部、环保部联合整治城市黑臭水体工程，如工厂、别筮、住宅小区、商务楼等地下雨水总管网或分支管网在建或改造工程，实现地下雨水管网雨污分流，控源截污。五、施工要求1 .进入现场安装过程中需要全程佩戴安全帽及上岗证；2 .坑边预留安全距离，设置安全标志和防护栏起重机下严禁站人，起重时应有专人指挥；3 .为便利安装设备，要求先安装设备然后再加设检查井顶板；4 .液动闸门安装在墙面上，墙面要求干净、平整；5 .设备安装完毕后需在设备基板四周用水泥砂浆进行密封处理;6 .本设备为非标成套产品，由于现场实在工况条件不同，可依据现场适当调整。7、施工排水:如管道位于地下水位以下时，施工过程中应实行妥当措施，做好施工降水。施工时可依据不同土质和地下水情况，订立合理的排水方案，将地下水降至槽底0.5米以下时方可进行管道铺设等其他工序。
