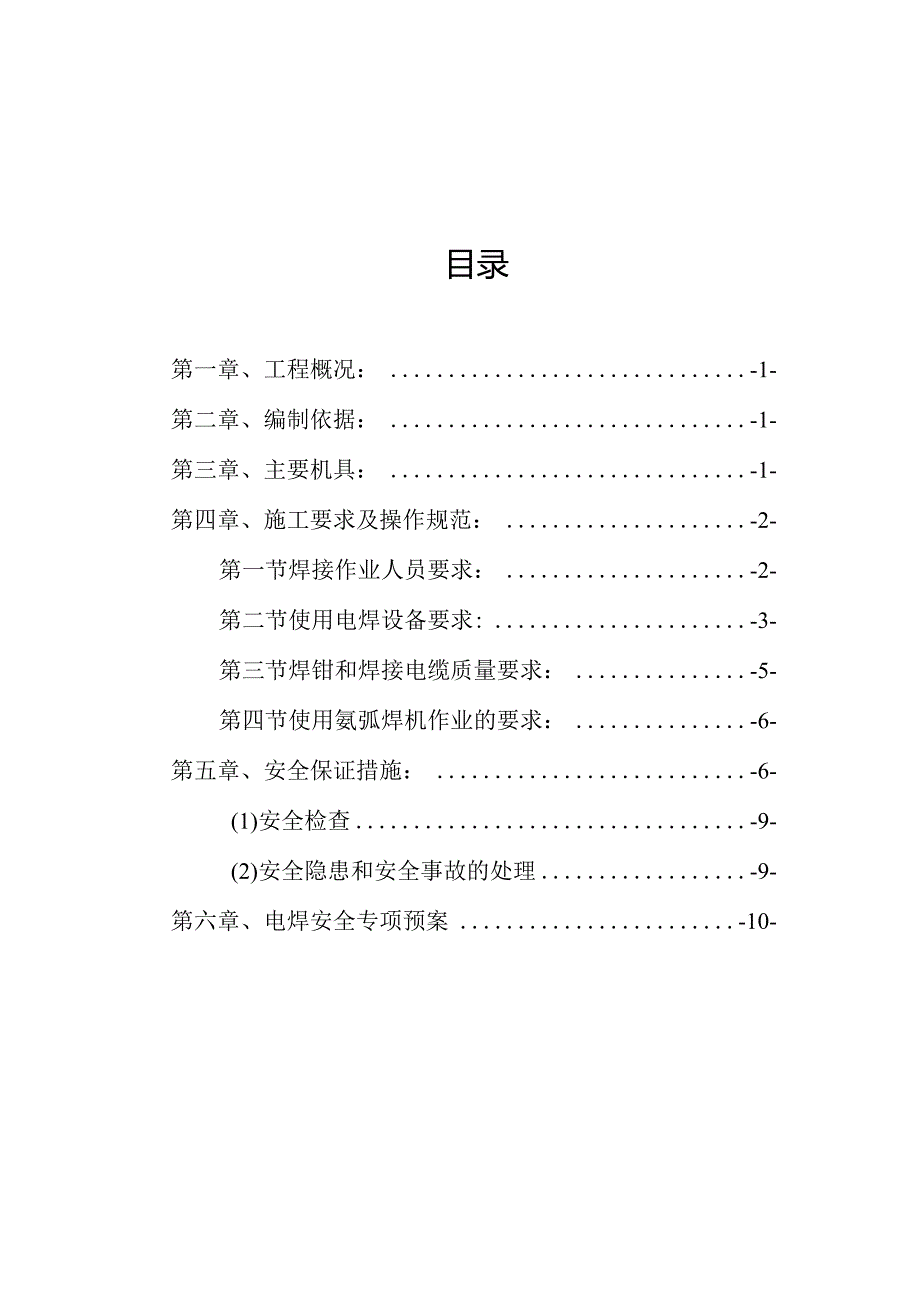

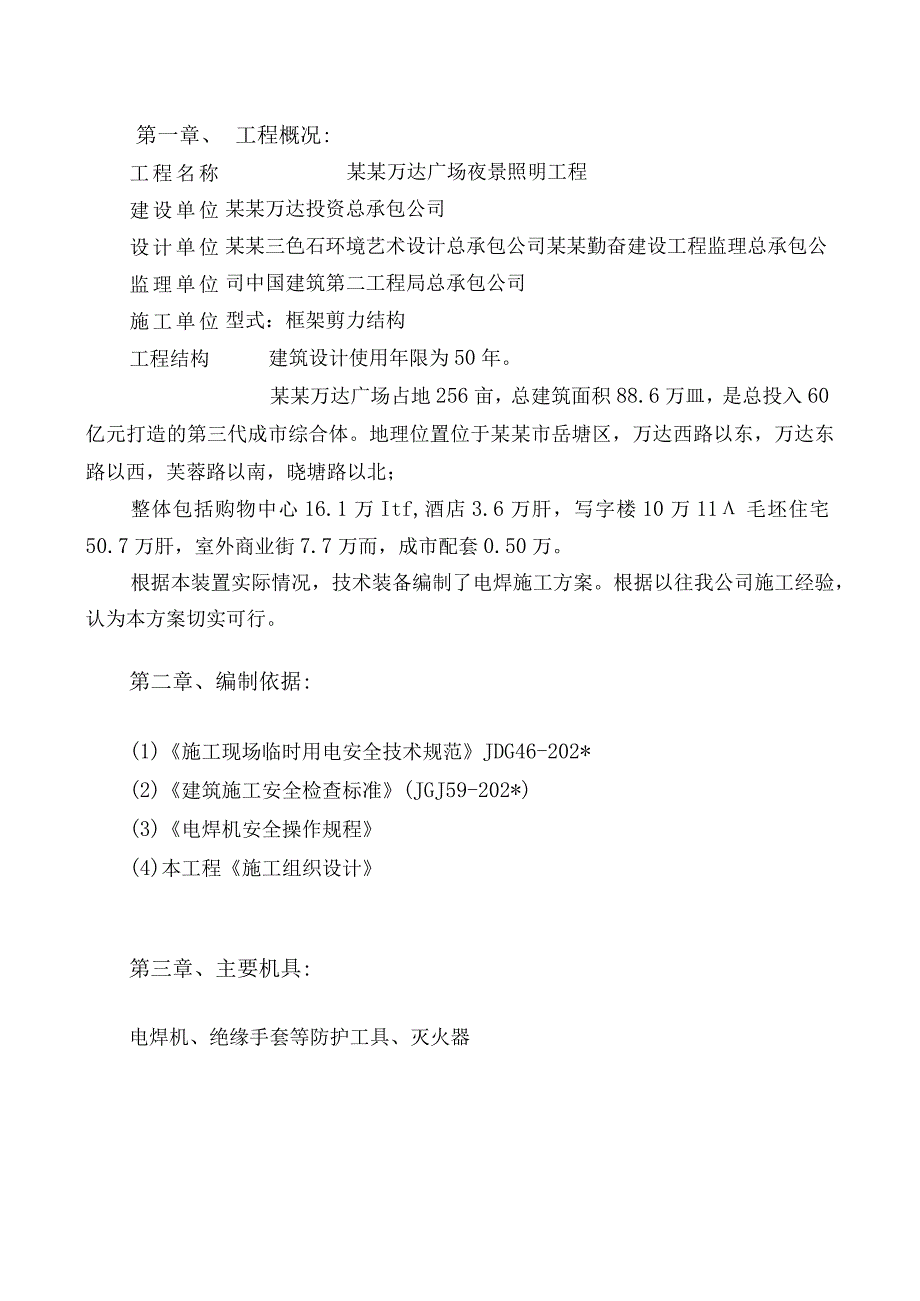

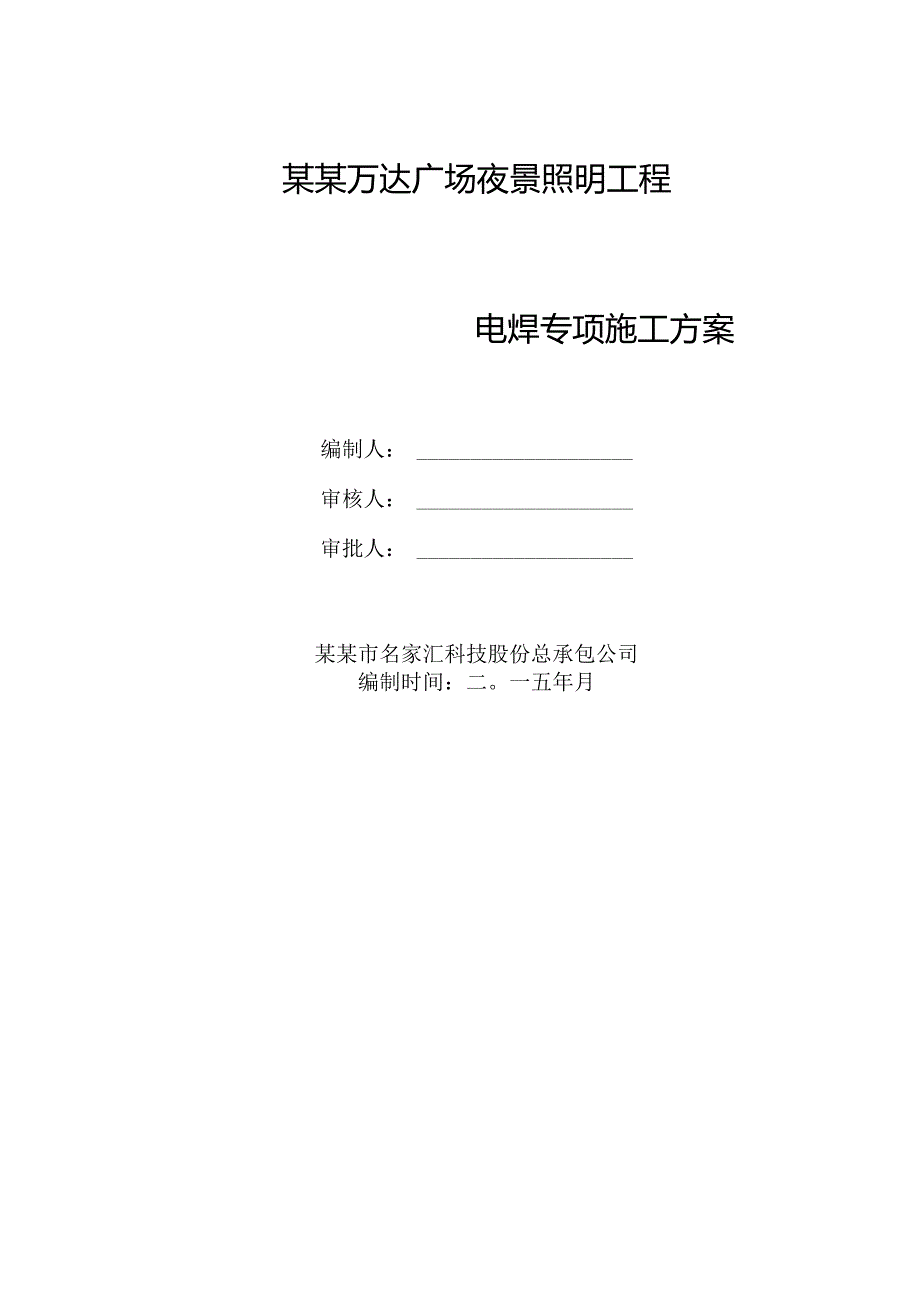

1、某某万达广场夜景照明工程电焊专项施工方案编制人：审核人：审批人：某某市名家汇科技股份总承包公司编制时间：二。一五年月目录第一章、工程概况：-1-第二章、编制依据：-1-第三章、主要机具：-1-第四章、施工要求及操作规范：-2-第一节焊接作业人员要求：-2-第二节使用电焊设备要求:-3-第三节焊钳和焊接电缆质量要求：-5-第四节使用氨弧焊机作业的要求：-6-第五章、安全保证措施：-6-(1)安全检查-9-(2)安全隐患和安全事故的处理-9-第六章、电焊安全专项预案-10-第一章、工程概况:工程名称 建设单位 设计单位 监理单位 施工单位 工程结构某某万达广场夜景照明工程某某万达投资总承包公司某某
2、三色石环境艺术设计总承包公司某某勤奋建设工程监理总承包公司中国建筑第二工程局总承包公司型式：框架剪力结构建筑设计使用年限为50年。某某万达广场占地256亩，总建筑面积88.6万皿，是总投入60亿元打造的第三代成市综合体。地理位置位于某某市岳塘区，万达西路以东，万达东路以西，芙蓉路以南，晓塘路以北；整体包括购物中心16.1万Itf,酒店3.6万肝，写字楼10万11毛坯住宅50.7万肝，室外商业街7.7万而，成市配套0.50万。根据本装置实际情况，技术装备编制了电焊施工方案。根据以往我公司施工经验，认为本方案切实可行。第二章、编制依据:(1)施工现场临时用电安全技术规范JDG46-202*(2)建
3、筑施工安全检查标准(JGJ59-202*)(3)电焊机安全操作规程(4)本工程施工组织设计第三章、主要机具:电焊机、绝缘手套等防护工具、灭火器第四章、施工要求及操作规范：第一节焊接作业人员要求：(1)电焊工必须经安全技术培训、考核，持证上岗。(2)焊接作业现场周围Ionl范围内不得堆放易燃易爆物品。(3)电焊工作业时应穿戴工作服、绝缘鞋、电焊手套、防护面罩、护目镜等防护用品，高处作业时需系安全带。(4)作业前应检查焊机、线路、焊机外壳保护接零等，确认安全后方可作业。(5)雨、雪、风力六级(含)以上天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。(6)高处作业时，必须符合下列要求：与电线的
4、距离不得小于2.5m；必须使用标准的防火安全带，并系在可靠的构架上；必须在作业点正下方5m外设置护栏，并设专人值守。必须清除作业点下方区域易燃、易爆物品；必须使用盔式面罩。按照焊机要求配置的焊接电缆应绑紧在固定处，严禁绕在身上或搭在背上作业；必须在稳固的平台上作业。焊机必须放置平稳、牢固，设良好的接地保护装置。(7)焊把线不得放在电弧附近或炽热的焊缝旁。不得碾轧焊把线。应采取防止焊把线被利器物损伤的措施。(8)焊接时临时接地线头严禁浮搭，必须固定、压紧，用胶布包严；焊接电缆通过道路时，必须架高或采取其他保护措施。(9)焊接时二次线必须双线到位，严禁用其他金属物作二次线回路。(10)严禁在易燃易
5、爆气体或液体扩散区域内、运行中的压力管道和装有易燃易爆物品的容器内以及受力构件上焊接和切割。（三）工作中遇下列情况应切断电源：改变电焊机接头；移动二次线；转移工作地点；检修电焊机；暂停焊接作业。(12)施焊地点潮湿，焊工应在干燥的绝缘板或胶垫上作业，配合人员应穿绝缘鞋或站在绝缘板上。应定期检查绝缘鞋的绝缘情况。(13)清除焊渣时应佩戴防护眼镜或面罩。焊条头应集中堆放；下班后必须拉闸断电，必须将地线和把线分开。第二节使用电焊设备要求：1)电焊设备的安装、修理和检查必须由电工进行。按照现场临电专项方案要求做到一机一闸一漏电规范使用要求，且临电箱必须按照要求配置系统图纸，做好接地和巡检记录，严禁电线
6、电缆拖地。焊机和线路发生故障时，应立即切断电源，并通知电工修理。2)使用电焊机前，必须检查绝缘及接线情况，接线部分不得腐蚀、受潮及松动。3)对于不带有防触电功能(VRD)的电焊机必须按照规范要求一次侧必须装设漏电保护器，二次侧必须要求做好了二次空载降压保护器，当二次侧不工作时(断路)，取信号电流监测到断路信号，控制电路使降压电路开始工作,将输入电焊机一次侧的电压降低。由于电焊机空载时，变压比是一定的，当一次电压降低时，二次侧电压随之降低，从而实现安装二次触电保护器后的二次空载电压低于36V的安全电压。如果长时间不焊接必须按照要求切断电焊机主电源。严禁用拖拉电缆的方法移动焊机，移动电焊机时，必须
7、切断电源。焊接中途突然停电，必须立即切断电源。4）电焊机的外壳必须有可靠的保护接零。必须定期检查电焊机的保护接零线。5）电焊机必须安放在通风良好、干燥、无腐蚀介质、远离高温高湿和多粉尘的地方。露天使用的焊机应设防雨棚，焊机应用绝缘物垫起，垫起高度不得小于20cm,按要求配备消防器材。6）电焊机的配电系统开关、漏电保护装置等必须灵敏有效，导线绝缘必须良好。7）电焊机电源线必须绝缘良好，长度不得大于5m。8）使用交流电焊机作业应按照下列要求进行操作：多台焊机接线时三相负载应平衡，初级线上必须有开关及熔断保护器。电焊机应绝缘良好。焊接变压器的一次线圈绕组与二次线圈绕组之间、绕组与外壳之间的绝缘电阻不
8、得小于lMo电焊机必须安装一、二次线接线保护罩。电焊机的工作应依照设计规定，不应超载运行。作业中应经常检查电焊机的温升，超过A级60、B级80时必须停止运转。9）电源开关、自动断电装置必须放在防雨的闸箱内，装在便于操作之处,并留有安全通道。电焊机必须设单独的电源开关、自动断电装置。10）调节焊接电流及极性开关应在空载下进行。直流焊机空载电压不得超过90V,交流焊机空载电压不得超过80Vo电焊机启动后，必须空载运行一段时间。11）使用硅整流电焊机作业应按照下列要求进行操作：使用硅整流电焊机时，必须开启风扇，运转中应无异响，电压表指示值应正常。应经常清洁硅整流器及各部件，清洁工作必须在关机断电后进
9、行。12）电焊机内部应保持清洁，定期吹净尘土。清扫时必须切断电源。13）电焊机焊接电缆线必须使用多股细铜线电缆，其截面应根据电焊机使用要求选用。电缆外皮必须完好、柔软，其绝缘电阻不小于IM。焊接电缆线长度不得大于30mo14）作业后应切断电源，关闭水源和气源。焊接人员必须及时脱去工作服，清洗手脸和外露的皮肤。15）作业前应进行检查，焊丝的进给机构、电源的连接部分、二氧化碳气体的供应系统以及冷却水循环系统均应合乎要求。16）使用埋弧自动、半自动焊机作业应按照下列要求进行操作：作业前应进行检查，送丝滚轮的沟槽及齿纹应完好，滚轮、导电嘴（块）必须接触良好,减速箱油槽中的润滑油应充量合格。软管式送丝机
10、构的软管槽孔应保持清洁，定期吹洗。17）焊接电缆接头应采用铜导体，且接触良好，安装牢固可靠。第三节焊钳和焊接电缆质量要求：D焊钳应保证任何斜度都能夹紧焊条，且便于更换焊条。2）焊钳必须具有良好的绝缘、隔热能力。手柄绝热性能应良好。3）焊钳与电缆的连接应简便可靠，导体不得外露。4）焊钳弹簧失效，应立即更换。钳口处应经常保持清洁。5）焊接电缆应具有良好的导电能力和绝缘外层。6）焊接电缆的选择应根据焊接电流的大小和电缆的长度，按规定正确选用截面积尺寸。第四节使用氢弧焊机作业的要求：1）工作前必须检查管路，气管、水管不得受压、泄漏。2）僦气减压阀、管接头不得沾有油脂。安装后应试验，管路应无障碍、不漏气
11、。3）水冷型焊机冷却水应保持清洁，焊接中水流量应正常，严禁断水施焊。4）高频引弧焊机，必须保证高频防护装置良好，不得发生短路。5）更换鸨极时，必须切断电源。磨削鸨极必须戴手套和口罩。磨削下来的粉尘应及时清除。牡、铺鸨极必须放置在密闭的铅盒内保存，不得随身携带。第五章、安全保证措施：1.安全目标：杜绝重大安全事故的发生，一般安全发生频率控制在1%。电焊焊接前，必须遵守动火审批管理规定、动火前须报动火许可证经批准并安排专人监护后方可动火。动火措施及要求：大面积动火作业必须安排专业的巡逻人员，必须配备合格有效灭火器。动焊作业前必须清理主体结构遗留下来的易燃物（泡沫、木板、木方等）方可动火。焊机必须配
12、备专用开关箱和二次降压保护器。动火作业完毕后必须关掉焊机电源，收好焊把线，防止火灾的发生。各个单位动火作业必保证满足如下安全措施条件：1 .提前办理动火证；2.操作人：是持证上岗；3.（防火员）看火人：必须是指定的专人；4.把握好动火证有效期；5.动火证审核人：总承包项目安全部专职安全员；6.动火证批准人：总包项目部安全总监。2 .动火措施：1.吊篮上悬空部位动火电焊作业：必须使用定制定型的接火盆，必须保证严密，不空漏铁水、焊渣、焊条头（外幕墙安装单位必须由技术员根据现场条件，外主、次楞骨规格尺寸和与主体间距，及接火盆挂设高度便于操作，设计接火盆。使用时，必须由技术员、施工员、安全员到场监督挂
13、设使用情况，如必须使用防火岩棉将缝隙塞严，接火盆内必须用水先浇湿，确认电焊时不漏、不弹）。2.吊篮下方，下层，必须有指定的防火员、看火人进行看守，（防止下方有样板房装修材料或样板房封闭不严，防止下方地面有易燃物品，人员交叉作业等不安全状态）。3.吊篮内操作人必须配备一瓶3Kg干粉灭火器，看火人必须携带一瓶灭火器，一桶盛满水的消防水桶，安全员必须在现场各个吊篮操作部位巡视检查确认安全可靠。3 .管井内动火措施：L上下层必须先清理易燃物并做严密的水平封堵、立面隔离；2.接水管到动火点先用水将下方浇水打湿，同时携带一瓶3Kg干粉灭火器；3.电焊机、氧气、乙燃瓶只能在同一层放置使用，不得隔层放置使用；
14、4.动火层的下一层必须有指定的看火人携带灭火器看守。4 .动火作业的要求：1.动火作业的看火人（防火员）必须佩戴防火员袖章;2.动火单位的安全员必须把动火部位的措施到位情况，动火操作人员持证、持动火证情况照相，并把照片报总承包项目安全部留底备查。2 .项目安全保证体系的建立：1）项目部安全控制必须坚持“安全第一、预防为主”的方针。项目经理部建立安全管理体系和安全生产责任制。安全员应持证上岗，保证安全目标的实现。3 ）项目经理是安全生产的总负责人，安全员具体实施对项目的安全管理。4 ）项目经理部应全面服从甲方的安全管理和监督、控制。5 ）项目经理部根据安全生产责任制的要求，把安全责任目标分解到岗
15、，落实到人。安全生产责任制必须经项目经理批准后实施。6 .安全保证计划D项目经理部根据项目安全目标配置必要的资源，确保施工安全，保证目标的实现。项目经理部根据工程特点、施工方法、施工工序、安全法规和标准的要求,采取可靠的技术措施，消除隐患，保证施工安全。对施工难度大、安全风险大的施工作业项目，除制定项目安全技术总体安全保证计划外，还必须制定专项安全施工技术措施。2）对高空作业，起重作业、特种作业等专业性强的施工作业，以及从事电气、起重机、金属焊接等特种作业，应制定单项安全技术方案和措施，并应对管理人员和操作人员的安全作业资格和身体状况进行合格审查。7 .安全标志牌1）项目部安全员应随时注意现场安全环境的变化，及时确定和调整需要设置安全标志牌的地方和悬挂的位置，并协助确定安全标志牌的内容。2）安全标志牌应统一规格，放置在牢固、醒目的位置。8 .安全检查及安全隐患和安全事故的处理（1）安全检查1）项目经理要组织项目部定期对安全控制计划的执行情况进行检查和评价。对施工中存在的不安全行为和隐患，项目部组织分析原因并制定相应的整改防范措施。使现场工地处于随时接受安全检查的状态。项目部要制订定期组织巡场的制度。项目经理、施工员、安全员对工地随时检查。2）项目部根据施工过程的特
