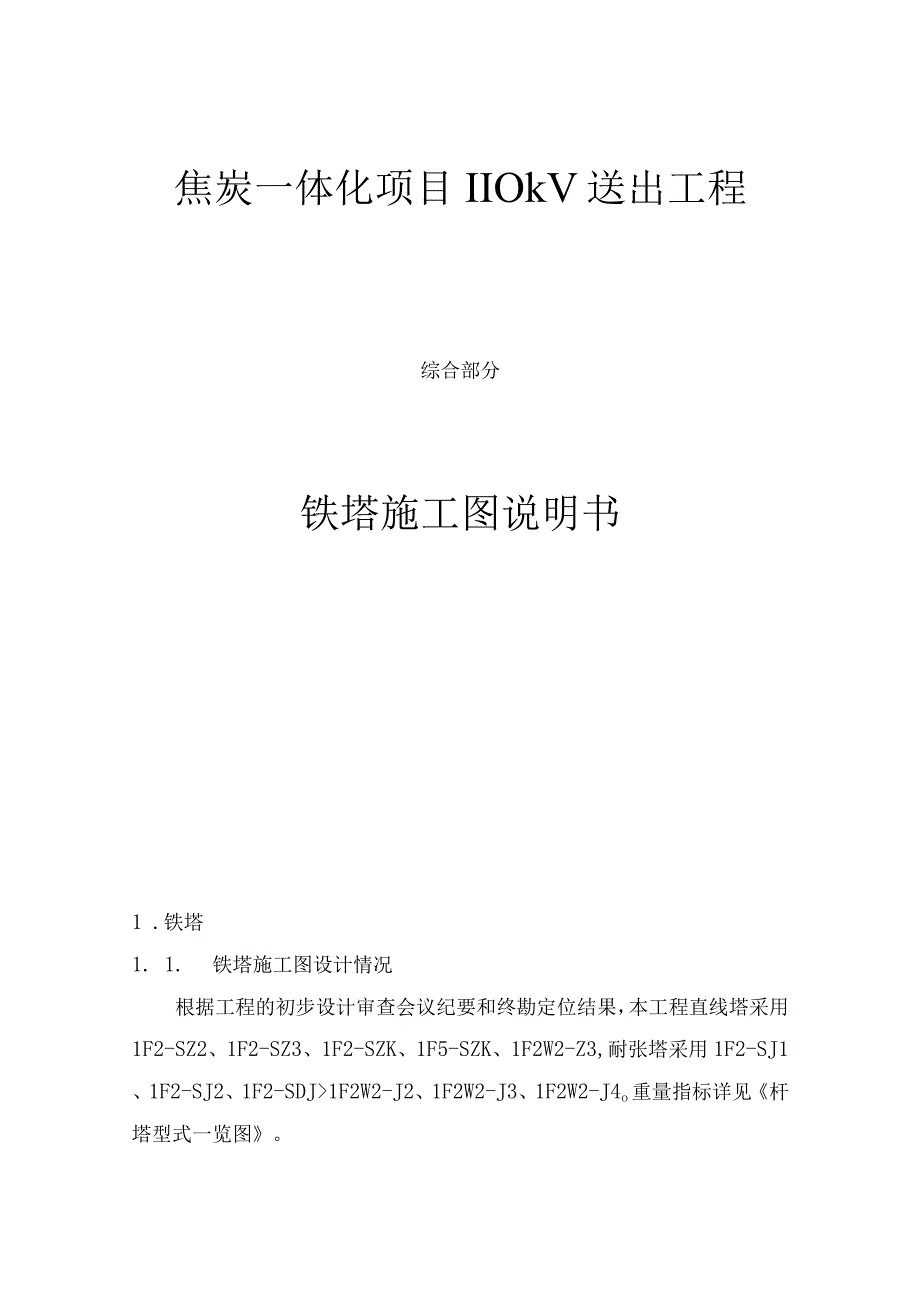

焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第1页
第1页 / 共14页

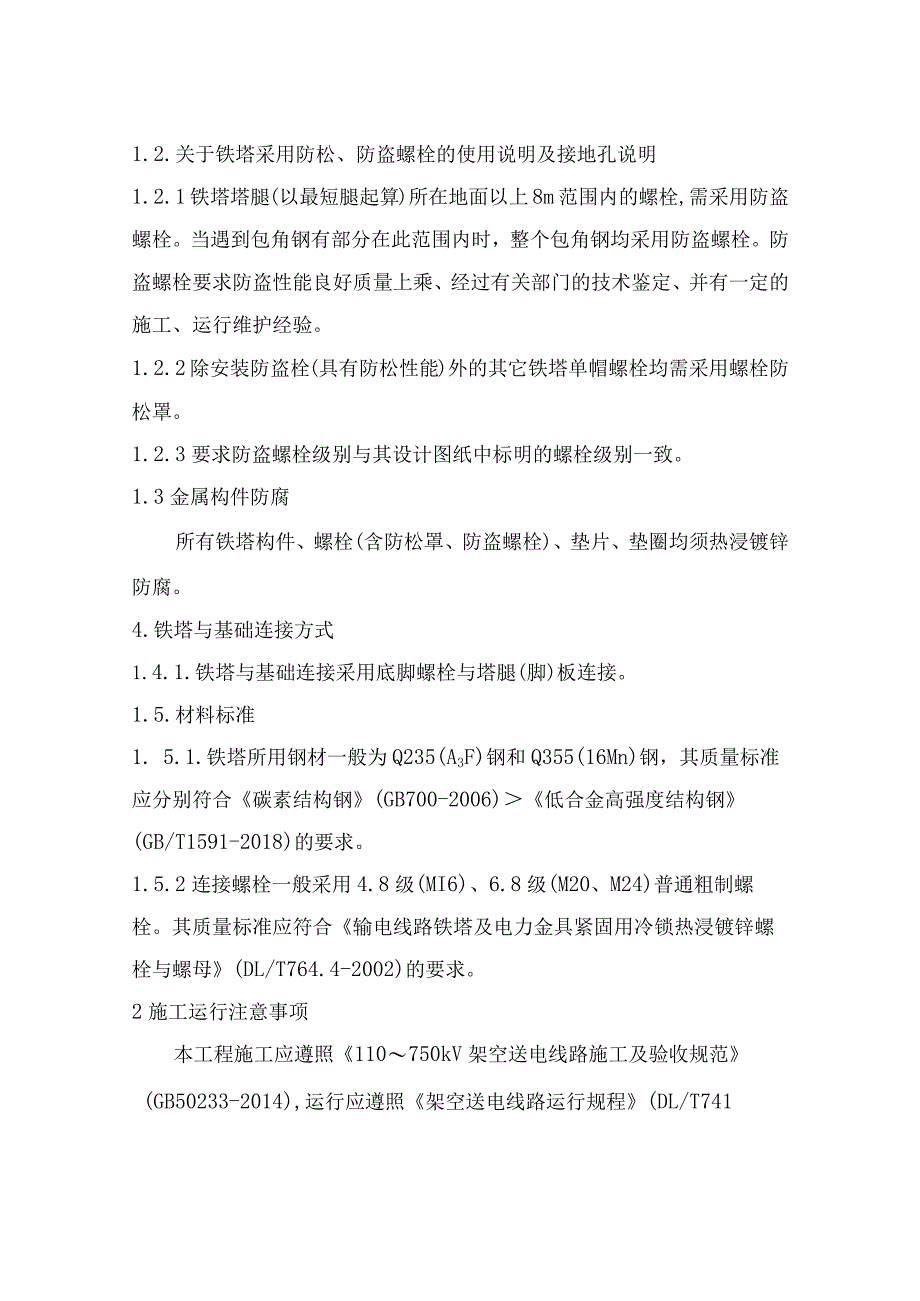

焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第2页
第2页 / 共14页

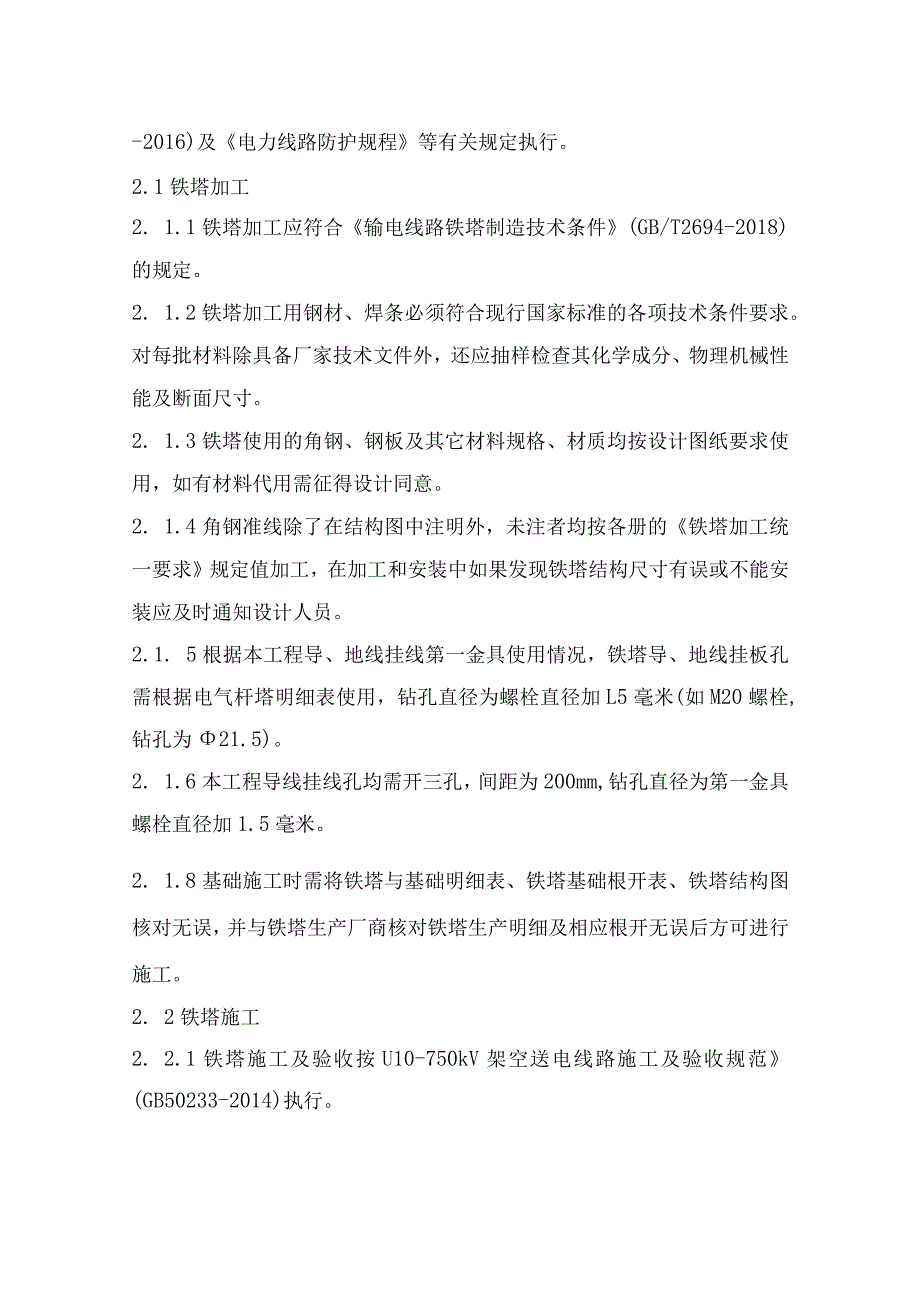

焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第3页
第3页 / 共14页
焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第4页
第4页 / 共14页
焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第5页
第5页 / 共14页
焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第6页
第6页 / 共14页
焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第7页
第7页 / 共14页
焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第8页
第8页 / 共14页
焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第9页
第9页 / 共14页
焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx》由会员分享,可在线阅读,更多相关《焦炭一体化项目110kV送出工程(综合部分)铁塔施工图说明书.docx(14页珍藏版)》请在第壹文秘上搜索。

1、焦炭一体化项目IIOkV送出工程综合部分铁塔施工图说明书1 .铁塔1. 1.铁塔施工图设计情况根据工程的初步设计审查会议纪要和终勘定位结果,本工程直线塔采用1F2-SZ2、1F2-SZ3、1F2-SZK、1F5-SZK、1F2W2-Z3,耐张塔采用1F2-SJ1、1F2-SJ2、1F2-SDJ1F2W2-J2、1F2W2-J3、1F2W2-J4o重量指标详见杆塔型式一览图。1.2.关于铁塔采用防松、防盗螺栓的使用说明及接地孔说明1.2.1铁塔塔腿(以最短腿起算)所在地面以上8m范围内的螺栓,需采用防盗螺栓。当遇到包角钢有部分在此范围内时,整个包角钢均采用防盗螺栓。防盗螺栓要求防盗性能良好质量上

2、乘、经过有关部门的技术鉴定、并有一定的施工、运行维护经验。1.2.2除安装防盗栓(具有防松性能)外的其它铁塔单帽螺栓均需采用螺栓防松罩。1.2.3要求防盗螺栓级别与其设计图纸中标明的螺栓级别一致。1.3金属构件防腐所有铁塔构件、螺栓(含防松罩、防盗螺栓)、垫片、垫圈均须热浸镀锌防腐。4.铁塔与基础连接方式1.4.1.铁塔与基础连接采用底脚螺栓与塔腿(脚)板连接。1.5.材料标准1. 5.1.铁塔所用钢材一般为Q235(A3F)钢和Q355(16Mn)钢,其质量标准应分别符合碳素结构钢(GB700-2006)低合金高强度结构钢(GB/T1591-2018)的要求。1.5.2连接螺栓一般采用4.8

3、级(MI6)、6.8级(M20、M24)普通粗制螺栓。其质量标准应符合输电线路铁塔及电力金具紧固用冷锁热浸镀锌螺栓与螺母(DL/T764.4-2002)的要求。2施工运行注意事项本工程施工应遵照110750kV架空送电线路施工及验收规范(GB50233-2014),运行应遵照架空送电线路运行规程(DL/T741-2016)及电力线路防护规程等有关规定执行。2.1铁塔加工2. 1.1铁塔加工应符合输电线路铁塔制造技术条件(GB/T2694-2018)的规定。2. 1.2铁塔加工用钢材、焊条必须符合现行国家标准的各项技术条件要求。对每批材料除具备厂家技术文件外,还应抽样检查其化学成分、物理机械性能

4、及断面尺寸。2. 1.3铁塔使用的角钢、钢板及其它材料规格、材质均按设计图纸要求使用,如有材料代用需征得设计同意。2. 1.4角钢准线除了在结构图中注明外,未注者均按各册的铁塔加工统一要求规定值加工,在加工和安装中如果发现铁塔结构尺寸有误或不能安装应及时通知设计人员。2.1. 5根据本工程导、地线挂线第一金具使用情况,铁塔导、地线挂板孔需根据电气杆塔明细表使用,钻孔直径为螺栓直径加L5毫米(如M20螺栓,钻孔为21.5)。2. 1.6本工程导线挂线孔均需开三孔,间距为200mm,钻孔直径为第一金具螺栓直径加1.5毫米。2. 1.8基础施工时需将铁塔与基础明细表、铁塔基础根开表、铁塔结构图核对无

5、误,并与铁塔生产厂商核对铁塔生产明细及相应根开无误后方可进行施工。2. 2铁塔施工2. 2.1铁塔施工及验收按U10-750kV架空送电线路施工及验收规范(GB50233-2014)执行。2. 2.2自立直线塔不考虑锚线作业。2. 2.3转角塔锚塔、牵引塔安装导线、地线需设置临时拉线,临时拉线对地夹角不大于45,其方向与导线、地线方向相一致,临时拉线按平衡导、地紧线张力的30%考虑。临时拉线需两侧安装完成后方可拆除。牵引塔的牵引线对地夹角不得大于20。锚塔、牵引塔安装导线、地线临时拉线设置如下示意图:图1:铺塔妥装示意图己推导线正在雅导线串胸、/、辆拉线45oV)QCa力、图2:福塔兼牵弓偌要

6、装示意图2. 2.4底角塔施工预偏要求,设计提供以下参考值:终端塔向线路反向侧预偏塔高的2.0%0o线路转角塔预偏计算:线路转角310。时,向外角侧预偏杆塔总高的1.0%。;线路转角1130时,向外角侧预偏杆塔总高的L5%。;线路转角大于30时,向外角侧预偏杆塔总高的2.0%。也可以参考本工程结构部分第一卷,铁塔及基础明细表里面说明中第二款第12条中的Ah值,最终由施工单位根据转角大小及地质情况和以往的施工和运行经验确定。2. 2.5有关架线要求说明安装导线、地线宜错开一个耐张段进行。为满足杆塔强度,导线和地线架线顺序:先架设地线,后架设导线,自上而下逐相架设;双倍起吊应该在挂线点上进行。3三

7、牌制作标准的制作安放及铁塔安装孔预留3. 1材料要求所有“三牌”均采用1.5MM铝板卷边后作为底板,外面覆盖印刷有相关信息的反光膜。3. 2杆号标识牌示例IlOkVXX线OOI号聚龙调度:023-72285351AA杆号牌尺寸电压等级尺寸(mm)ABC线宽220kV4003201909标识牌底色、字体颜色序号标识牌底色字体颜色颜色CMYK颜色颜色CMYK颜色1红色CO,M100,Y100,KO白色CO,MO,Y0,KO2黄色CO,MO,Y100,KO黑色CO,MO,Y0,KlOO3绿色C100,MO,Y100,KO白色CO,MO,Y0,KO4蓝色C100,M100,Y0,KO白色CO,MO,Y

8、0,KO5白色CO,MO,Y0,KO红色CO,M100,Y100,KO6紫色C40,M100,Y0,KO白色CO,MO,Y0,KO3.3相位标识相位标识牌底色A相为黄色(颜色CO、M20、YlO0、KO),B相为绿色(颜色ClO0、MO、YIO0、KO),C相为红色(颜色CO、MlO0、Y100K0),文字为白色。相位牌示例AAA11OkVXX线路色标标识牌示例11OkVXX线路色标标识牌示例IIokV线路色标标识牌尺寸电压等级340D1110(66)kV-220kVAl_1B1B3. 4禁止标识禁止标识牌的基本形式是矩形,上方是禁止标识(带斜杠的圆边框),下方是文字辅助标识(矩形框),图形上

9、、中、下间隙,左、右间隙相等。禁止标识牌底色为白色,带斜杠的圆边框为红色,禁止内容标识符号为黑色,辅助标识为红底白字、黑体字,字号根据标识牌尺寸、字数调整。禁止标识牌的制图尺寸数种Q尺寸(mm)(=45)ABAlD(Bl)DlC150040011530524424(J禁止攀登高压每基杆塔至少配置一块。危险3.5架空输电线路常用设备标识及设置规范示例序号图形标识示例名称设置规范IIlOkVXX线一般安装在杆塔的小号侧对应回路的空间位置。标识牌底色应与本回路色标一致,字体为黑体字。001号IIokVXX线001号3110kVXX线01号110kVXX线01号涂刷式杆号标识涂刷在铁塔主材上,涂刷宽度为主材宽度;相位标识牌4IKI每一基杆塔的每相均应配置相位标识。5涂刷式相位标识涂刷相位标识与线路实际相位排列一致,涂刷在杆号标识的上方。6I色标标识牌色标标识牌一般安装在杆塔横担水平材外侧面距塔身500mm处。双回钢管杆色标标识牌单位:m双回角钢塔103O单位:m杆号标识牌220kvnlttOo-3.7铁塔安装孔预留杆塔生产厂家需根据相序、色标、杆号、禁止、机寻(同杆牌,安装于地线横担小号侧)牌的制作及安装标准预留安装孔(617.5)。预留安装孔位于杆塔小号侧。
