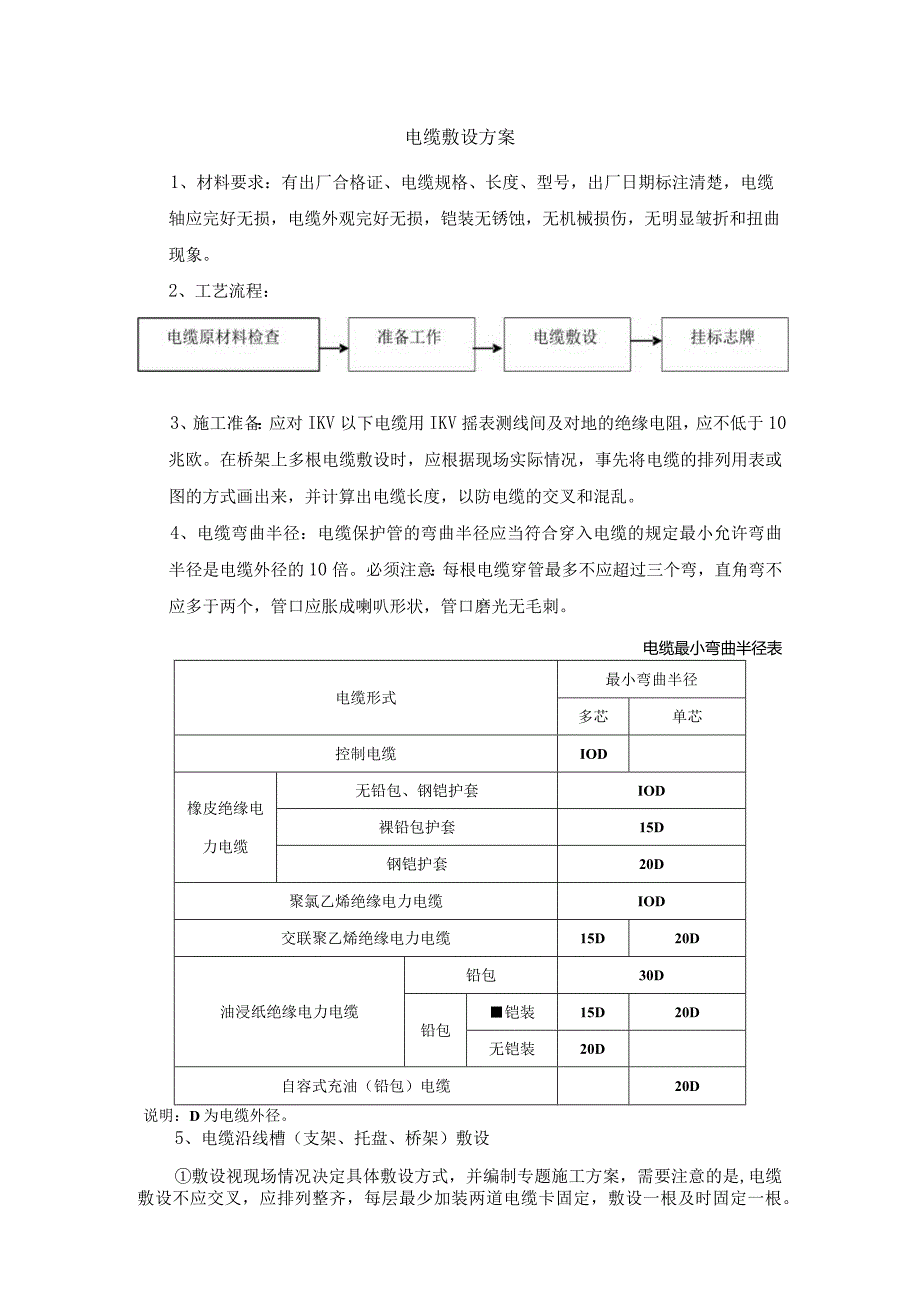

1、电缆敷设方案1、材料要求：有出厂合格证、电缆规格、长度、型号，出厂日期标注清楚，电缆轴应完好无损，电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱折和扭曲现象。2、工艺流程：3、施工准备：应对IKV以下电缆用IKV摇表测线间及对地的绝缘电阻，应不低于10兆欧。在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，并计算出电缆长度，以防电缆的交叉和混乱。4、电缆弯曲半径：电缆保护管的弯曲半径应当符合穿入电缆的规定最小允许弯曲半径是电缆外径的10倍。必须注意：每根电缆穿管最多不应超过三个弯，直角弯不应多于两个，管口应胀成喇叭形状，管口磨光无毛刺。电缆最小弯曲半径表电缆

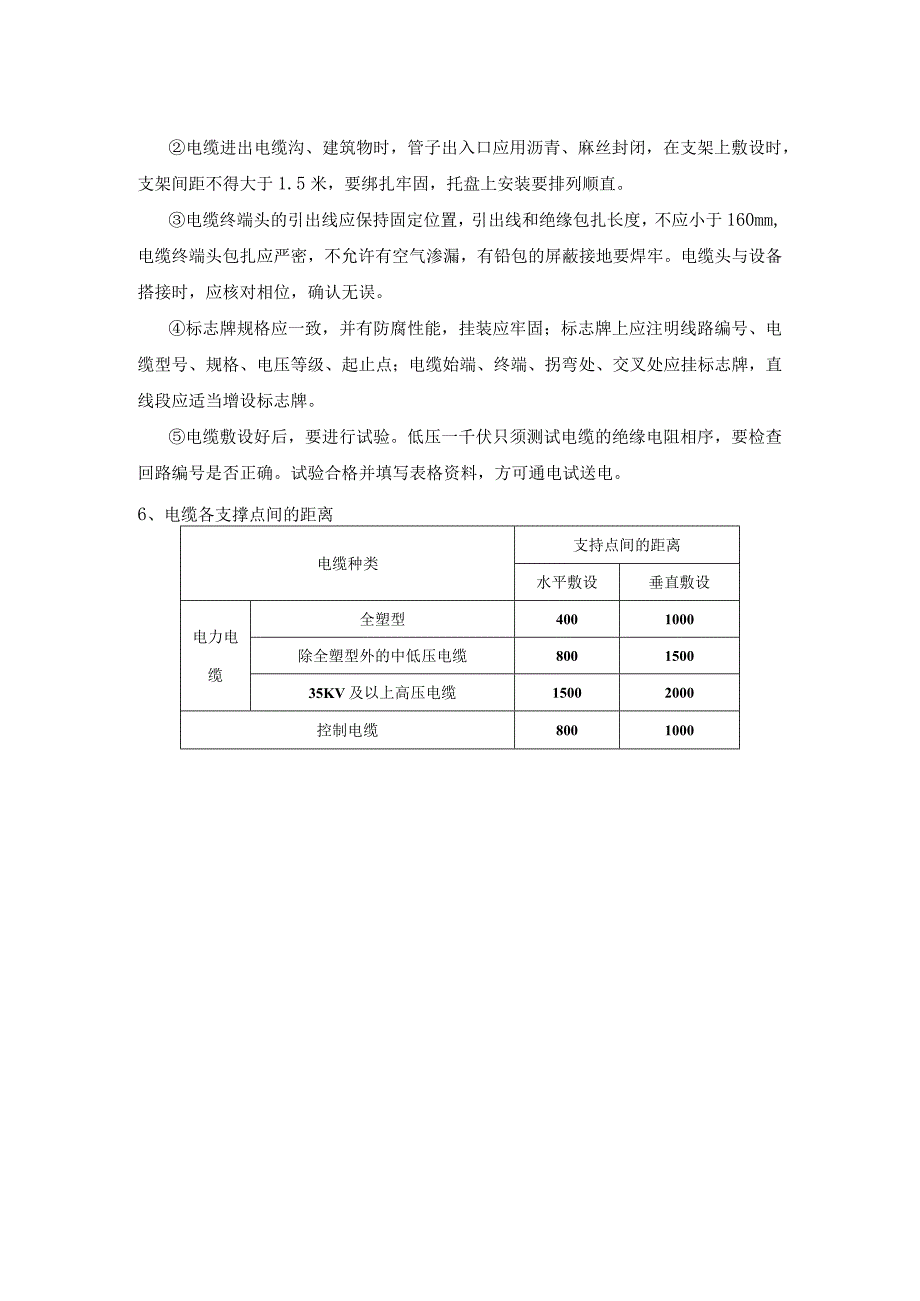

2、形式最小弯曲半径多芯单芯控制电缆IOD橡皮绝缘电力电缆无铅包、钢铠护套IOD裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆IOD交联聚乙烯绝缘电力电缆15D20D油浸纸绝缘电力电缆铅包30D铅包铠装15D20D无铠装20D自容式充油（铅包）电缆20D说明：D为电缆外径。5、电缆沿线槽（支架、托盘、桥架）敷设敷设视现场情况决定具体敷设方式，并编制专题施工方案，需要注意的是,电缆敷设不应交叉，应排列整齐，每层最少加装两道电缆卡固定，敷设一根及时固定一根。电缆进出电缆沟、建筑物时，管子出入口应用沥青、麻丝封闭，在支架上敷设时，支架间距不得大于1.5米，要绑扎牢固，托盘上安装要排列顺直。电缆终端头
3、的引出线应保持固定位置，引出线和绝缘包扎长度，不应小于160mm,电缆终端头包扎应严密，不允许有空气渗漏，有铅包的屏蔽接地要焊牢。电缆头与设备搭接时，应核对相位，确认无误。标志牌规格应一致，并有防腐性能，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点；电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。电缆敷设好后，要进行试验。低压一千伏只须测试电缆的绝缘电阻相序，要检查回路编号是否正确。试验合格并填写表格资料，方可通电试送电。6、电缆各支撑点间的距离电缆种类支持点间的距离水平敷设垂直敷设电力电缆全塑型4001000除全塑型外的中低压电缆800150035KV及以上高压电缆15002000控制电缆8001000
