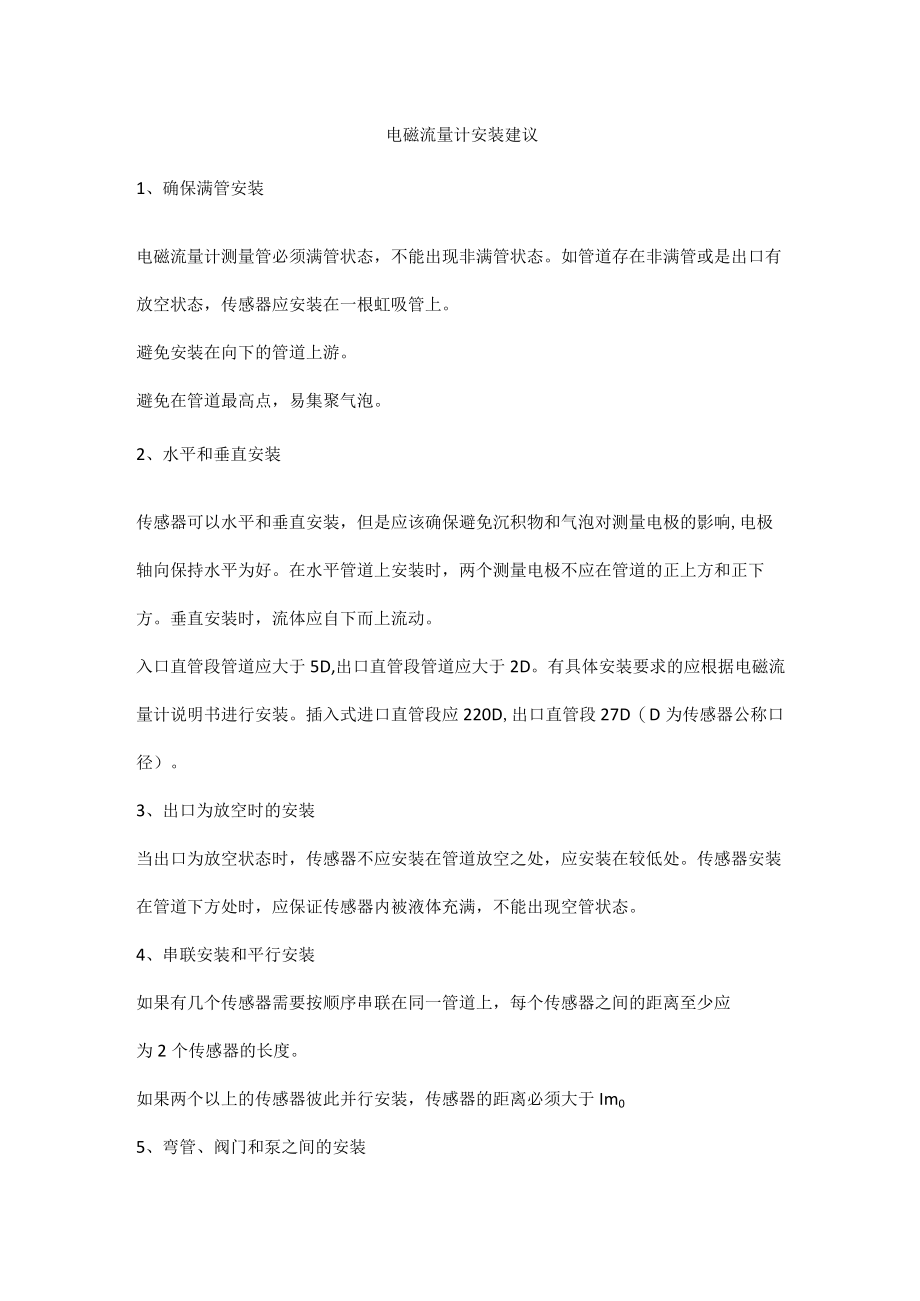

1、电磁流量计安装建议1、确保满管安装电磁流量计测量管必须满管状态，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。避免安装在向下的管道上游。避免在管道最高点，易集聚气泡。2、水平和垂直安装传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。在水平管道上安装时，两个测量电极不应在管道的正上方和正下方。垂直安装时，流体应自下而上流动。入口直管段管道应大于5D,出口直管段管道应大于2D。有具体安装要求的应根据电磁流量计说明书进行安装。插入式进口直管段应220D,出口直管段27D（D为传感器公称口径）。3、出口为放空时的安装当

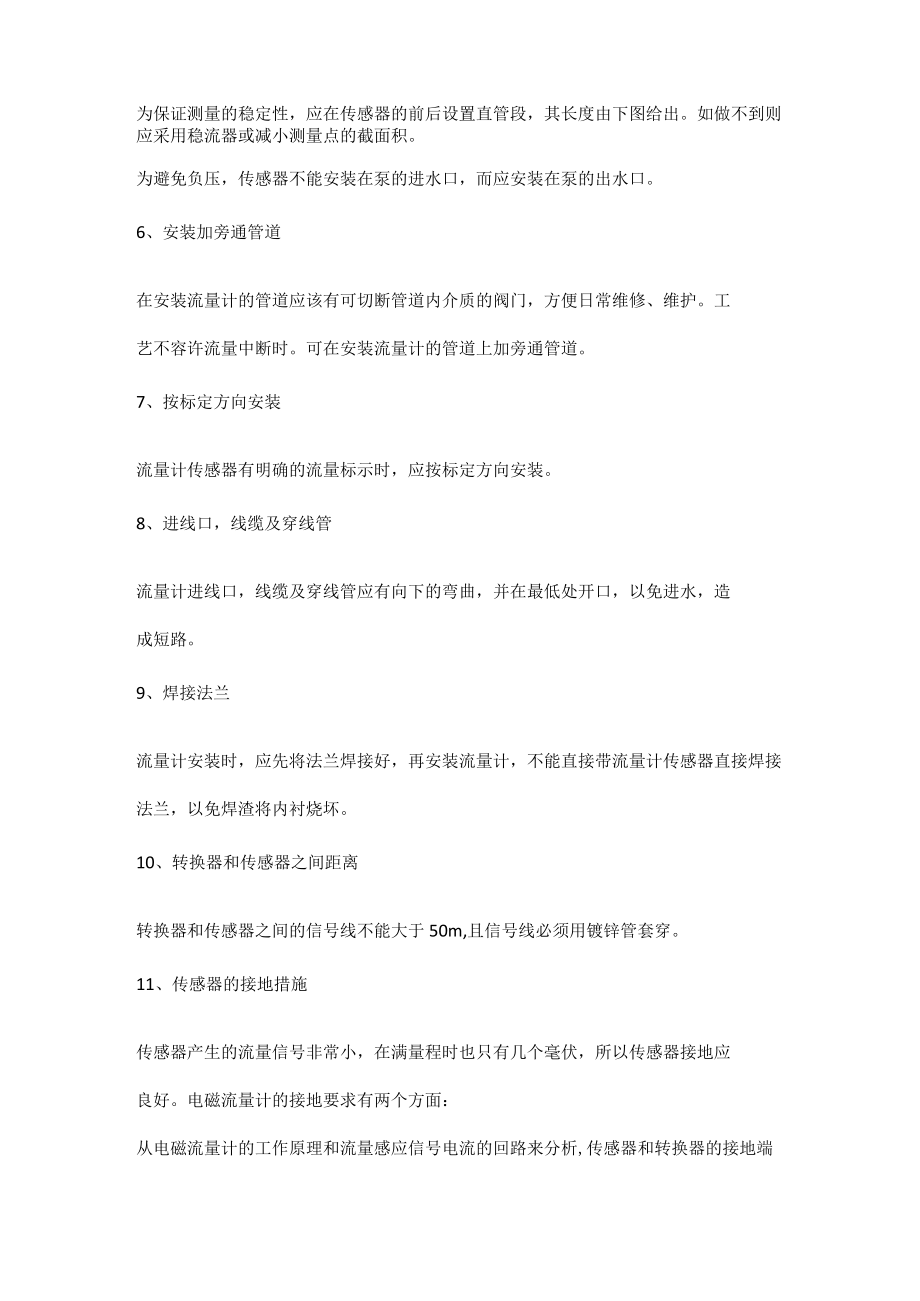

2、出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。4、串联安装和平行安装如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。如果两个以上的传感器彼此并行安装，传感器的距离必须大于Im05、弯管、阀门和泵之间的安装为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。6、安装加旁通管道在安装流量计的管道应该有可切断管道内介质的阀门，方便日常维修、维护。工艺不容
3、许流量中断时。可在安装流量计的管道上加旁通管道。7、按标定方向安装流量计传感器有明确的流量标示时，应按标定方向安装。8、进线口，线缆及穿线管流量计进线口，线缆及穿线管应有向下的弯曲，并在最低处开口，以免进水，造成短路。9、焊接法兰流量计安装时，应先将法兰焊接好，再安装流量计，不能直接带流量计传感器直接焊接法兰，以免焊渣将内衬烧坏。10、转换器和传感器之间距离转换器和传感器之间的信号线不能大于50m,且信号线必须用镀锌管套穿。11、传感器的接地措施传感器产生的流量信号非常小，在满量程时也只有几个毫伏，所以传感器接地应良好。电磁流量计的接地要求有两个方面：从电磁流量计的工作原理和流量感应信号电流的

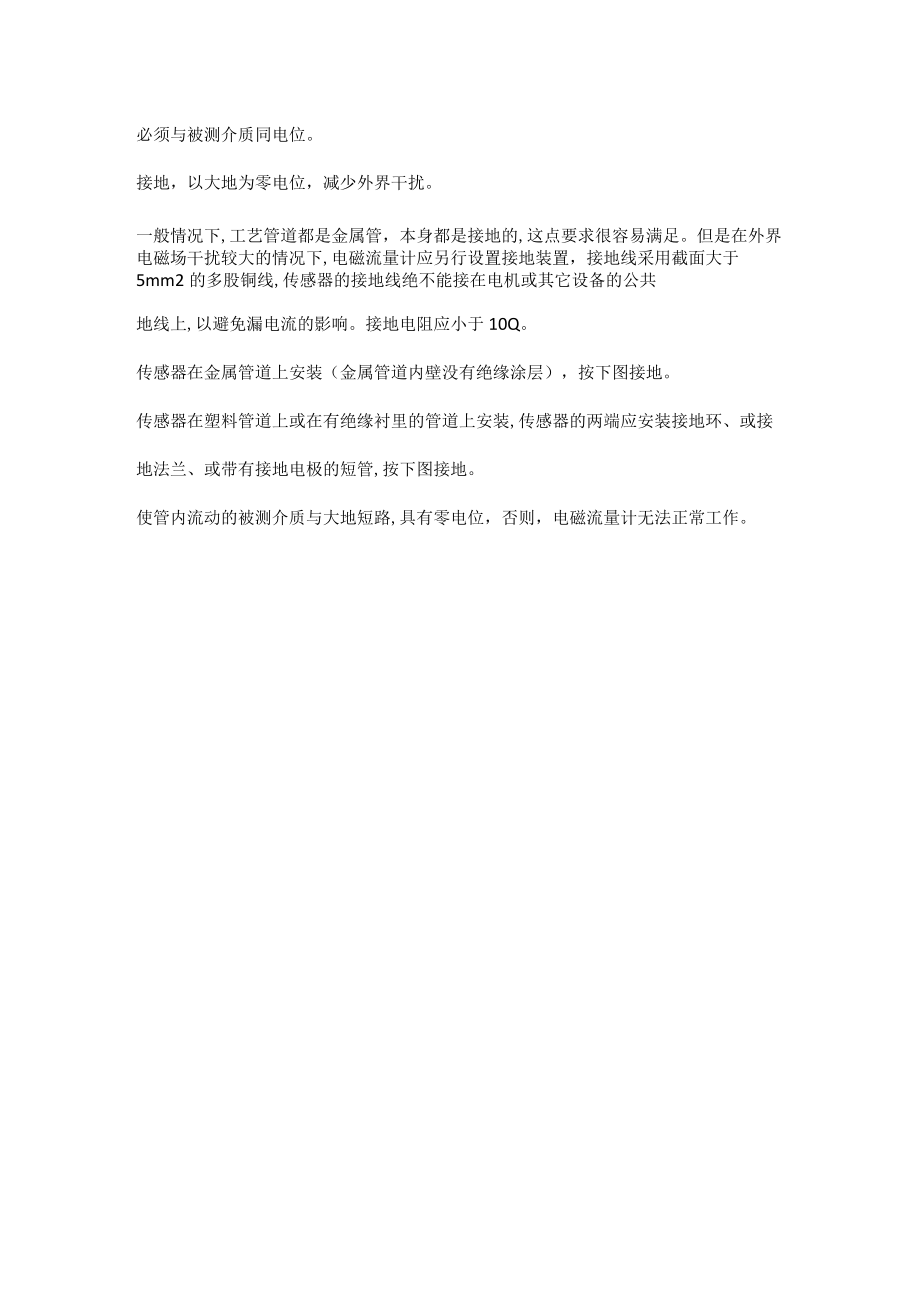

4、回路来分析,传感器和转换器的接地端必须与被测介质同电位。接地，以大地为零电位，减少外界干扰。一般情况下,工艺管道都是金属管，本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置，接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。接地电阻应小于10Q。传感器在金属管道上安装（金属管道内壁没有绝缘涂层），按下图接地。传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管,按下图接地。使管内流动的被测介质与大地短路,具有零电位，否则，电磁流量计无法正常工作。
