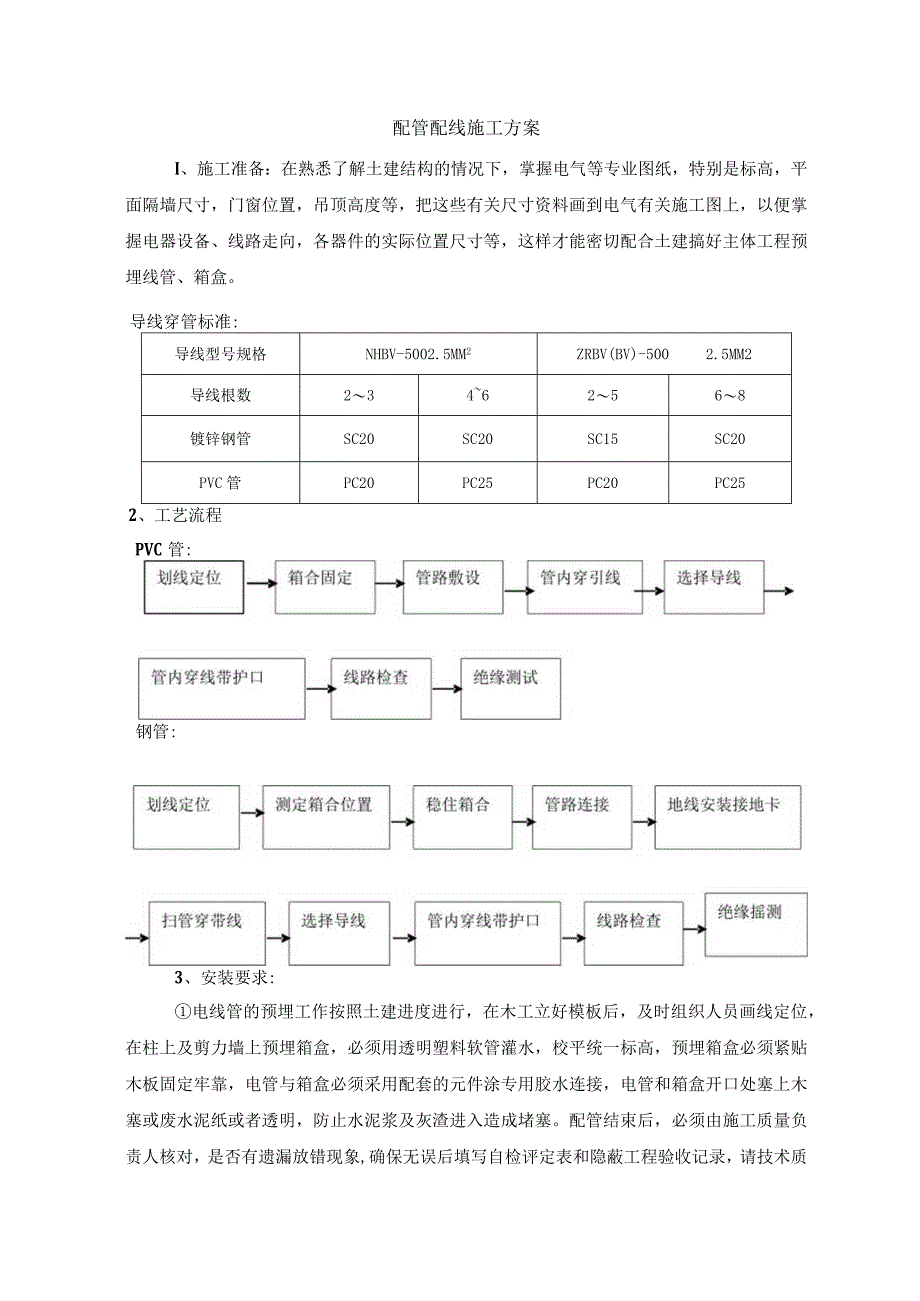

1、配管配线施工方案I、施工准备：在熟悉了解土建结构的情况下，掌握电气等专业图纸，特别是标高，平面隔墙尺寸，门窗位置，吊顶高度等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，各器件的实际位置尺寸等，这样才能密切配合土建搞好主体工程预埋线管、箱盒。导线穿管标准:导线型号规格NHBV-5002.5MM2ZRBV(BV)-5002.5MM2导线根数23462568镀锌钢管SC20SC20SC15SC20PVC管PC20PC25PC20PC252、工艺流程PVC管:钢管:3、安装要求:电线管的预埋工作按照土建进度进行，在木工立好模板后，及时组织人员画线定位，在柱上及剪力墙上预埋箱盒

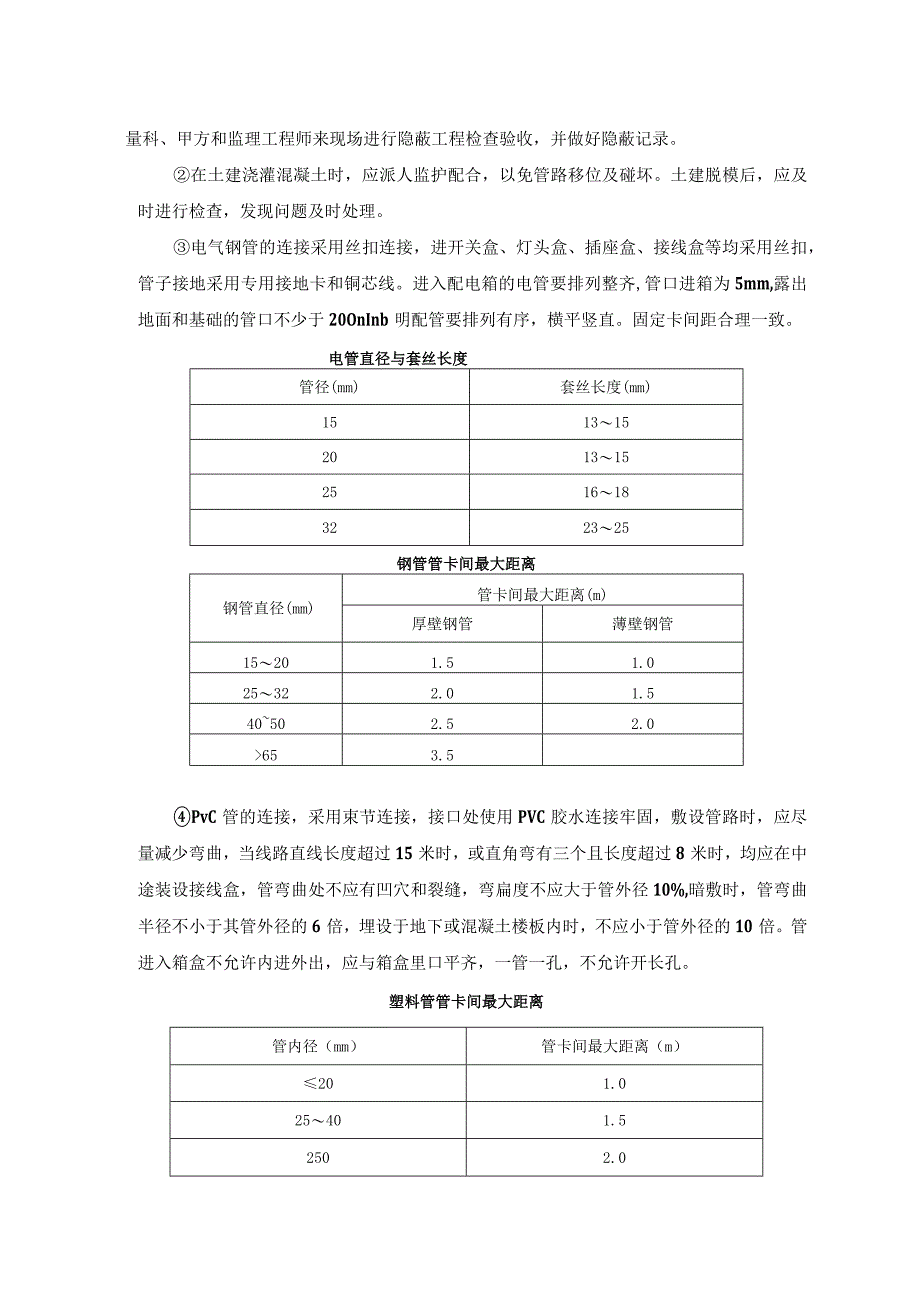

2、，必须用透明塑料软管灌水，校平统一标高，预埋箱盒必须紧贴木板固定牢靠，电管与箱盒必须采用配套的元件涂专用胶水连接，电管和箱盒开口处塞上木塞或废水泥纸或者透明，防止水泥浆及灰渣进入造成堵塞。配管结束后，必须由施工质量负责人核对，是否有遗漏放错现象,确保无误后填写自检评定表和隐蔽工程验收记录，请技术质量科、甲方和监理工程师来现场进行隐蔽工程检查验收，并做好隐蔽记录。在土建浇灌混凝土时，应派人监护配合，以免管路移位及碰坏。土建脱模后，应及时进行检查，发现问题及时处理。电气钢管的连接采用丝扣连接，进开关盒、灯头盒、插座盒、接线盒等均采用丝扣，管子接地采用专用接地卡和铜芯线。进入配电箱的电管要排列整齐,
3、管口进箱为5mm,露出地面和基础的管口不少于20OnInb明配管要排列有序，横平竖直。固定卡间距合理一致。电管直径与套丝长度管径(mm)套丝长度(mm)151315201315251618322325钢管管卡间最大距离钢管直径(mm)管卡间最大距离(m)厚壁钢管薄壁钢管15201.51.025322.01.540502.52.0653.5PvC管的连接，采用束节连接，接口处使用PVC胶水连接牢固，敷设管路时，应尽量减少弯曲，当线路直线长度超过15米时，或直角弯有三个且长度超过8米时，均应在中途装设接线盒，管弯曲处不应有凹穴和裂缝，弯扁度不应大于管外径10%,暗敷时，管弯曲半径不小于其管外径的6

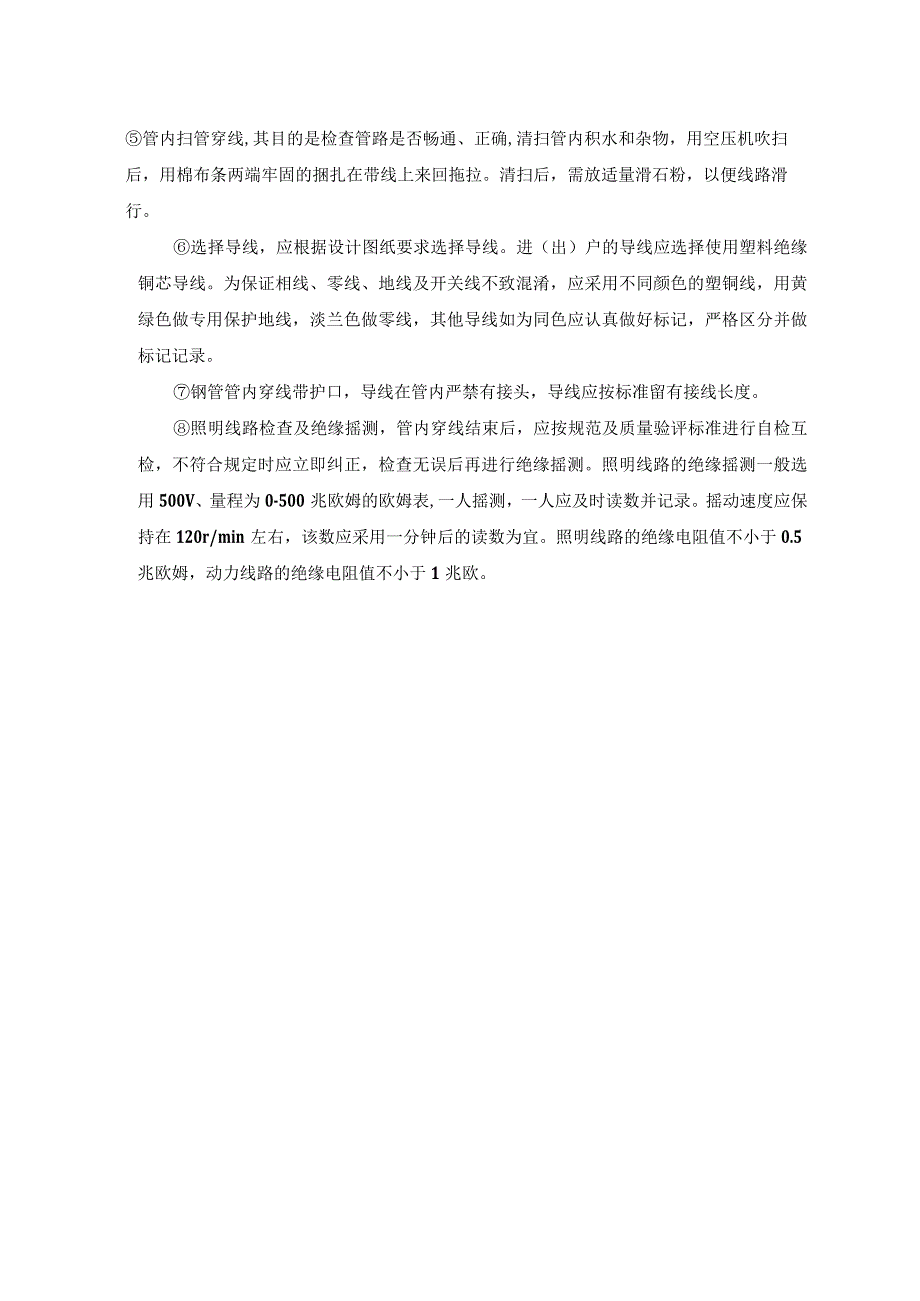

4、倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。管进入箱盒不允许内进外出，应与箱盒里口平齐，一管一孔，不允许开长孔。塑料管管卡间最大距离管内径（mm）管卡间最大距离（m）201.025401.52502.0管内扫管穿线,其目的是检查管路是否畅通、正确,清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的捆扎在带线上来回拖拉。清扫后，需放适量滑石粉，以便线路滑行。选择导线，应根据设计图纸要求选择导线。进（出）户的导线应选择使用塑料绝缘铜芯导线。为保证相线、零线、地线及开关线不致混淆，应采用不同颜色的塑铜线，用黄绿色做专用保护地线，淡兰色做零线，其他导线如为同色应认真做好标记，严格区分并做标记记录。钢管管内穿线带护口，导线在管内严禁有接头，导线应按标准留有接线长度。照明线路检查及绝缘摇测，管内穿线结束后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查无误后再进行绝缘摇测。照明线路的绝缘摇测一般选用500V、量程为0-500兆欧姆的欧姆表,一人摇测，一人应及时读数并记录。摇动速度应保持在120rmin左右，该数应采用一分钟后的读数为宜。照明线路的绝缘电阻值不小于0.5兆欧姆，动力线路的绝缘电阻值不小于1兆欧。
