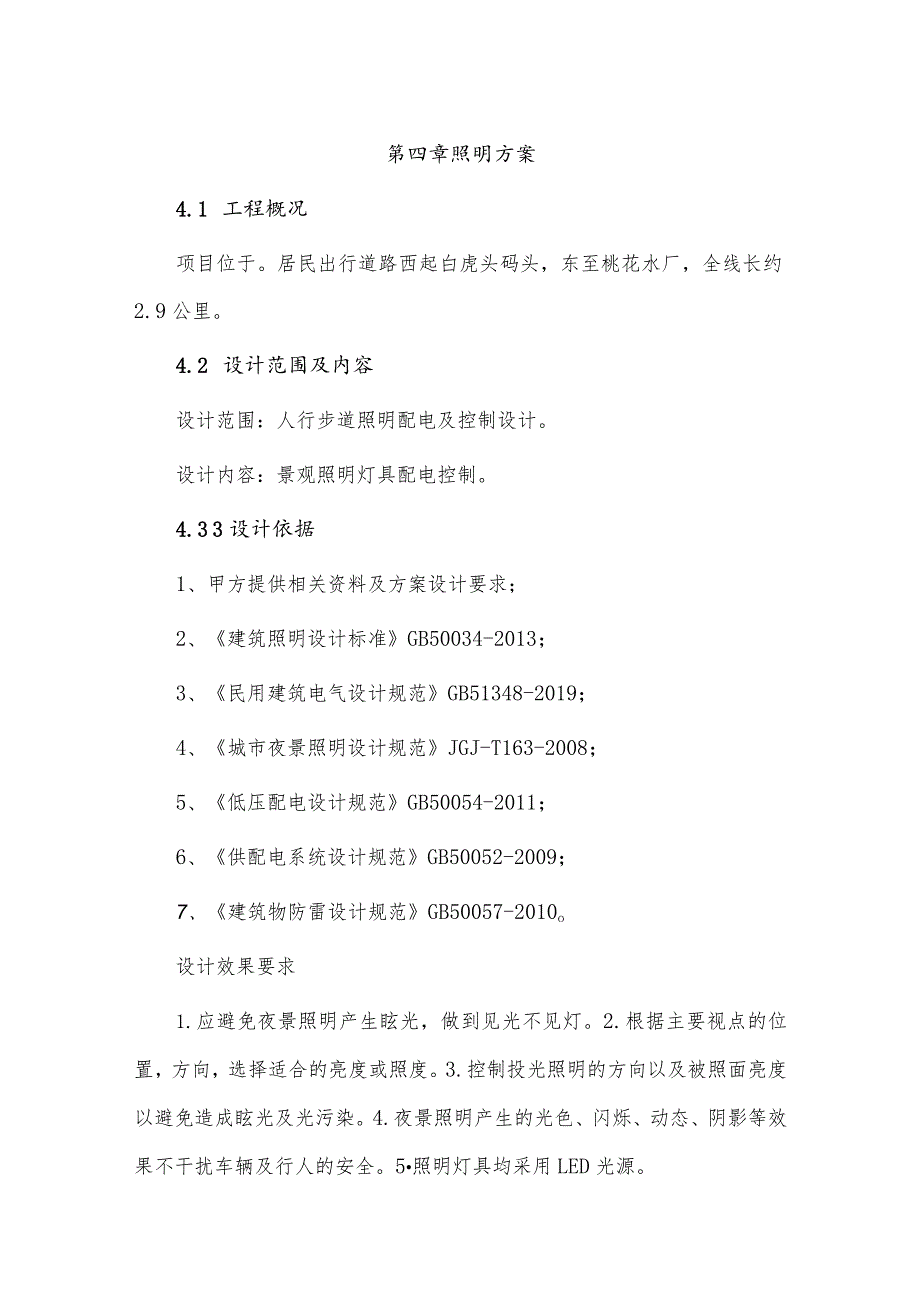

1、第四章照明方案4.1 工程概况项目位于。居民出行道路西起白虎头码头，东至桃花水厂，全线长约2.9公里。4.2 设计范围及内容设计范围：人行步道照明配电及控制设计。设计内容：景观照明灯具配电控制。4.3 3设计依据1、甲方提供相关资料及方案设计要求；2、建筑照明设计标准GB50034-2013；3、民用建筑电气设计规范GB51348-2019；4、城市夜景照明设计规范JGJ-T163-2008；5、低压配电设计规范GB50054-2011；6、供配电系统设计规范GB50052-2009；7、建筑物防雷设计规范GB50057-2010o设计效果要求1.应避免夜景照明产生眩光，做到见光不见灯。2.根

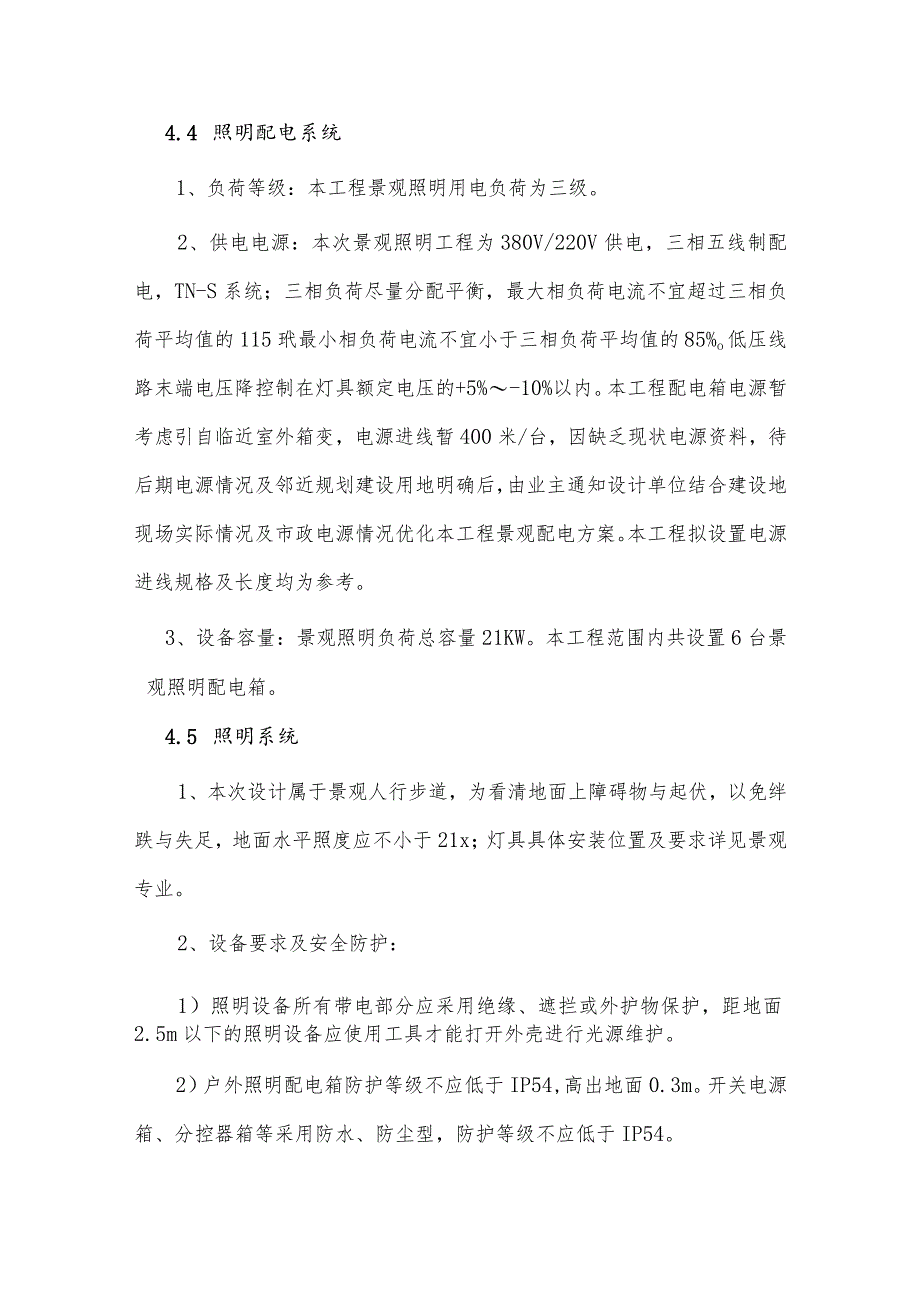

2、据主要视点的位置，方向，选择适合的亮度或照度。3.控制投光照明的方向以及被照面亮度以避免造成眩光及光污染。4.夜景照明产生的光色、闪烁、动态、阴影等效果不干扰车辆及行人的安全。5照明灯具均采用LED光源。4.4 照明配电系统1、负荷等级：本工程景观照明用电负荷为三级。2、供电电源：本次景观照明工程为380V/220V供电，三相五线制配电，TN-S系统；三相负荷尽量分配平衡，最大相负荷电流不宜超过三相负荷平均值的115玳最小相负荷电流不宜小于三相负荷平均值的85%o低压线路末端电压降控制在灯具额定电压的+5%-10%以内。本工程配电箱电源暂考虑引自临近室外箱变，电源进线暂400米/台，因缺乏现状

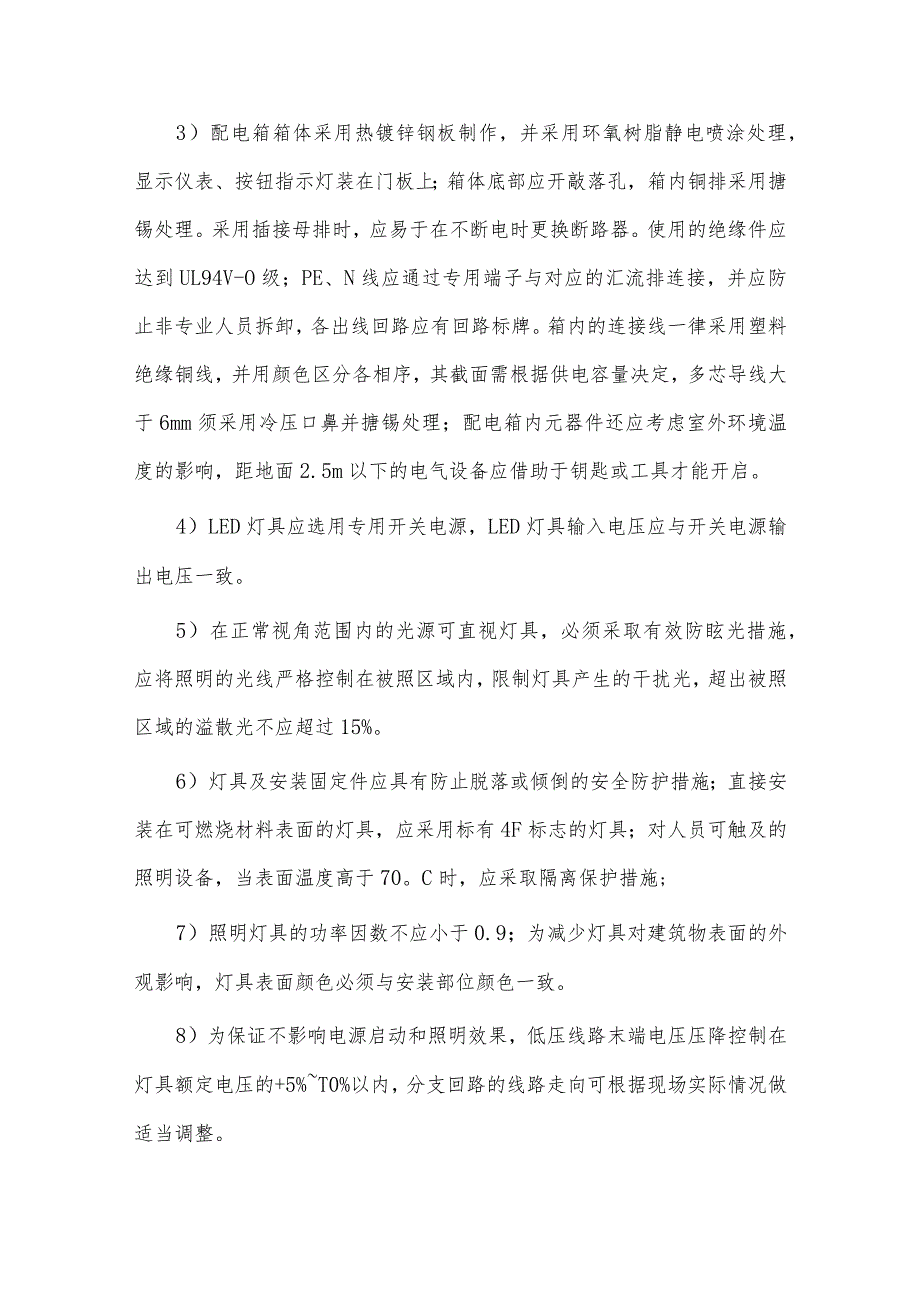

3、电源资料，待后期电源情况及邻近规划建设用地明确后，由业主通知设计单位结合建设地现场实际情况及市政电源情况优化本工程景观配电方案。本工程拟设置电源进线规格及长度均为参考。3、设备容量：景观照明负荷总容量21KW。本工程范围内共设置6台景观照明配电箱。4.5 照明系统1、本次设计属于景观人行步道，为看清地面上障碍物与起伏，以免绊跌与失足，地面水平照度应不小于21x；灯具具体安装位置及要求详见景观专业。2、设备要求及安全防护：1）照明设备所有带电部分应采用绝缘、遮拦或外护物保护，距地面2.5m以下的照明设备应使用工具才能打开外壳进行光源维护。2）户外照明配电箱防护等级不应低于IP54,高出地面0.3
4、m。开关电源箱、分控器箱等采用防水、防尘型，防护等级不应低于IP54。3）配电箱箱体采用热镀锌钢板制作，并采用环氧树脂静电喷涂处理，显示仪表、按钮指示灯装在门板上；箱体底部应开敲落孔，箱内铜排采用搪锡处理。采用插接母排时，应易于在不断电时更换断路器。使用的绝缘件应达到UL94V-O级；PE、N线应通过专用端子与对应的汇流排连接，并应防止非专业人员拆卸，各出线回路应有回路标牌。箱内的连接线一律采用塑料绝缘铜线，并用颜色区分各相序，其截面需根据供电容量决定，多芯导线大于6mm须采用冷压口鼻并搪锡处理；配电箱内元器件还应考虑室外环境温度的影响，距地面2.5m以下的电气设备应借助于钥匙或工具才能开启。
5、4）LED灯具应选用专用开关电源，LED灯具输入电压应与开关电源输出电压一致。5）在正常视角范围内的光源可直视灯具，必须采取有效防眩光措施，应将照明的光线严格控制在被照区域内，限制灯具产生的干扰光，超出被照区域的溢散光不应超过15%。6）灯具及安装固定件应具有防止脱落或倾倒的安全防护措施；直接安装在可燃烧材料表面的灯具，应采用标有4F标志的灯具；对人员可触及的照明设备，当表面温度高于70。C时，应采取隔离保护措施;7）照明灯具的功率因数不应小于0.9；为减少灯具对建筑物表面的外观影响，灯具表面颜色必须与安装部位颜色一致。8）为保证不影响电源启动和照明效果，低压线路末端电压压降控制在灯具额定电压
6、的+5%T0%以内，分支回路的线路走向可根据现场实际情况做适当调整。4、灯具及配套附件安装1）接线盒引向灯具的电线应采用导管保护，电线不得裸露;导管与灯具壳体应采用专用接头连接。2）LED线条灯和LED灯带需根据招标确定后，选用配套的开关电源。3）灯具、光源的类型、容量（见主要设备材料表），安装高度除标明外可进行适当调整。4）当设计无要求时，室外墙上安装的灯具，灯具底部距面的高度不应小于2.5米。在人行道等人员来往密集场安装的灯具，无围栏防护时灯具底部距地面高度应在2.5m以上。5）在砌体和混凝土结构上严禁体用木楔、尼龙或塑料塞安装固定电气照明装置。成排安装的灯具中心线偏差不应大于5mrno6
7、）接线盒引向灯具的电线应采用导管保护，电线不得裸露；导管与灯具壳体应采用专用接头连接。4.7 照明控制系统1、本照明控制系统采用手动控制、时钟控制、智能控制三种。控制模式分为两种模式，一种为手动控制；预留手动控制接口、节庆模式。2、控制模式根据设计方案设置，开启时段可根据情况确定，系统要求具备以下功能：1）通过手动按钮实现；2）通过智能控制系统实现；3）通过照明监控终端实现。3、灯具控制系统：场景组态由施工单位与LED配套的供货商或厂家进行深化设计，并经业主与设计单位确认后，方可确定。灯具控制系统采用标准DMX512协议。控制系统由主控器，分控器，信号放大器，网络交换机等组成。4、配电箱内设手
8、动控制、智能控制、照明监控终端转换开关，在检修或特殊情况时可采用就地手动控制功能。5、灯具厂家须限制LED灯具产生的谐波值，功率因素大于0.9,谐波特性选用符合uGB17625.1-2012的电源提供直流供电,避免产生的谐波对电网产生影响。4.8 线路敷设1、本工程照明配电箱进线回路WDZA-YJV-O.6/1KV铜芯交联聚乙烯绝缘无卤低烟聚烯烧护套阻燃电力电缆，沿金属线槽敷设；出线回路均采用YJV-O.6/IKV铜芯交联聚乙烯绝缘无卤低烟聚烯烧护套阻燃电力电缆，灯具线缆保护管内（PEllO）敷设，工作温度90C；智能控制系统”弱电控制电缆采用超五类屏蔽网线；LED灯具控制系统采用超五类屏蔽网
9、线。2、所有供电线路和控制线路必须按设计规范要求穿管（线槽）敷设，所有套管应为国标规格电气管道，电缆施工参照国标图集DlOl-Ko任何地方都不能出现裸导线的情况，更不能把供电线路和控制线路直接埋在地面和墙体内；线槽、线管内电缆的总截面（包括外护层）不应超过线槽内截面的40%,强、弱电电缆共用线槽时应用金属隔板隔离，电线、电缆在金属线槽内不应有接头；凡是暴露在构筑物表面的管线均应喷涂与相邻构建物相近的颜色；沿构筑物表面或在支架上敷设的刚性导管，线路长度超过30米时及拐弯过多时需加过路接线盒。管线在过伸缩、沉降缝时加装伸缩接头或其他温度补偿装置。3、LED灯具控制系统采用超五类屏蔽网线，经套接紧定
10、式镀锌钢导管或金属线槽沿弱电井引至各分控器、配电箱；控制线路套接紧定式镀锌钢导管或金属线槽沿同一路径敷设至灯具安装处，并采用专用连接头连接，采用金属软管。4.9 安装要求1、夜景照明灯具及配套电气、开关电源、控制器等电气设备禁止安装在可燃材料表面。2、各种控制器必须按照施工设计规范要求安装在防水箱体内；不得明装于室外。3、a、灯具的主线电缆连接，直径在IOmm2及以上的电缆应用铜管压接热缩护套绝缘处理；直径在IOmn?以下电缆采用绞接，绞接圈数不少于7圈，绝缘处理采用IOKV防水高压绝缘自粘带半压重叠交叉法绕2遍,再用绝缘带半压重叠交叉法缠绕2遍以上。b、灯具的分支线电缆连接，配电箱各三相回路
11、上的灯具接线顺序为：LI,L2,L3的三相跳跃连接，绞接圈数不少于7圈。绝缘处理采用IOKV防水高压绝缘自粘带半压重叠交叉法缠绕2遍，再用绝缘带半压重叠交叉法缠绕2遍以上。4、为了保证安装强度和防止雨水腐蚀，固定螺丝应全部为不锈钢材质。5、刚性导管经金属软管与电气设备、器具连接时，金属软管的长度不大于L2m,连接采用专用接头，连接处密封良好，防液覆盖层完整。6、金属软管不能做接地(PE)或接零(PEN)的连接导体。7、配电箱进出线采用直接或热缩方式接线，并做防水防腐处理，不可采用穿刺方式接线。8、防腐处理的钢构件清除铁锈、焊渣、毛刺及油污，表面进行防腐处理。9、照明供电线路的人孔井盖及手孔井盖
12、、照明灯杆的检修门，均应设置需使用专用工具开启的闭锁防盗装置。4.10防雷与接地1、低压配电系统采用TN-S接地形式，N线与PE线完全分开，配电箱处PE线做重复接地，接地电阻不大于4欧姆（以现场实测为准）并且与建筑内就近的防雷接地可靠连接。2、所有灯具线缆空气中均采用金属钢管、金属软管、金属线槽封闭敷设，本照明设备采用的电缆金属外皮，金属管、金属线槽、配电柜、控制箱均与防雷接地装置连接。3、电气装置的下列金属部分，均应与PE线可靠电气连接，凡正常不带电而当绝缘破坏时有可能带电的一切金属设备外壳包括。1）配电箱、盒等的金属底座和外壳。2）室内外配电装置的金属构架及靠近带电部位的金属遮拦等。3）电
