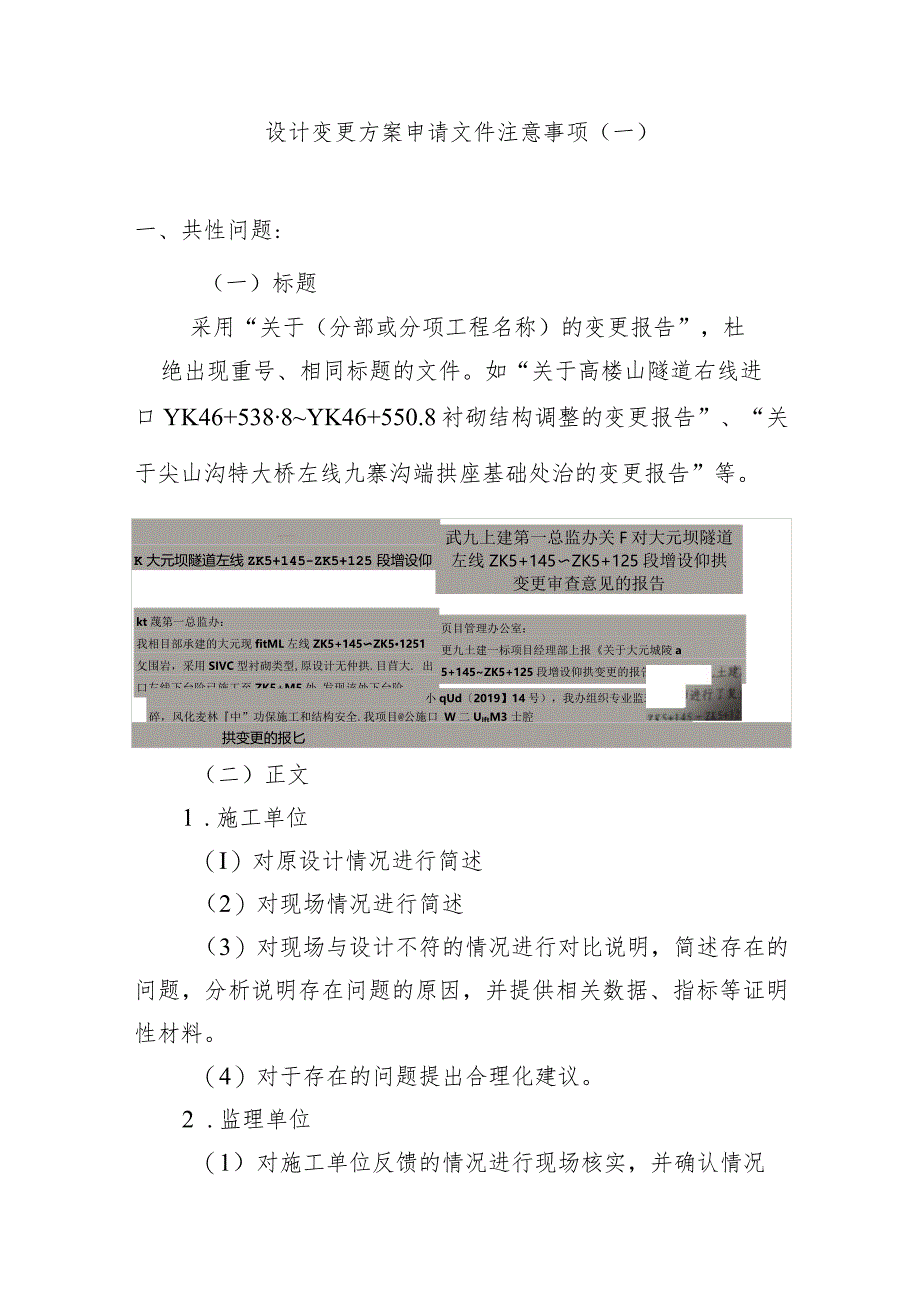

1、武九上建第一总监办关F对大元坝隧道左线ZK5+145ZK5+125段增设仰拱变更审查意见的报告kt蔑第一总监办：我相目部承建的大元现fitML左线ZK5+145ZK51251 攵围岩，采用SIVC型衬砌类型,原设计无仲拱.目苜大. 出口左线下台阶已施工至ZK5+M5处.发现该处下台阶页目管理办公室：更九土建一标项目经理部上报关于大元城陵a 5+145ZK5+125段增设仰拱变更的报告（武九小qUd2019】14号），我办组织专业监理工程师碎，风化麦林中”功保施工和结构安全.我项目公施口 W二UIftM3 士腔设计变更方案申请文件注意事项（一）一、共性问题:（一）标题采用“关于（分部或分项工程名
2、称）的变更报告”，杜绝出现重号、相同标题的文件。如“关于高楼山隧道右线进口YK46+5388YK46+550.8衬砌结构调整的变更报告”、“关于尖山沟特大桥左线九寨沟端拱座基础处治的变更报告”等。_K大元坝隧道左线ZK5+145-ZK5+125段增设仰拱变更的报匕（二）正文1 .施工单位（I）对原设计情况进行简述（2）对现场情况进行简述（3）对现场与设计不符的情况进行对比说明，简述存在的问题，分析说明存在问题的原因，并提供相关数据、指标等证明性材料。（4）对于存在的问题提出合理化建议。2 .监理单位（1）对施工单位反馈的情况进行现场核实，并确认情况是否属实。（2）根据招、投标文件、施工合同、甘

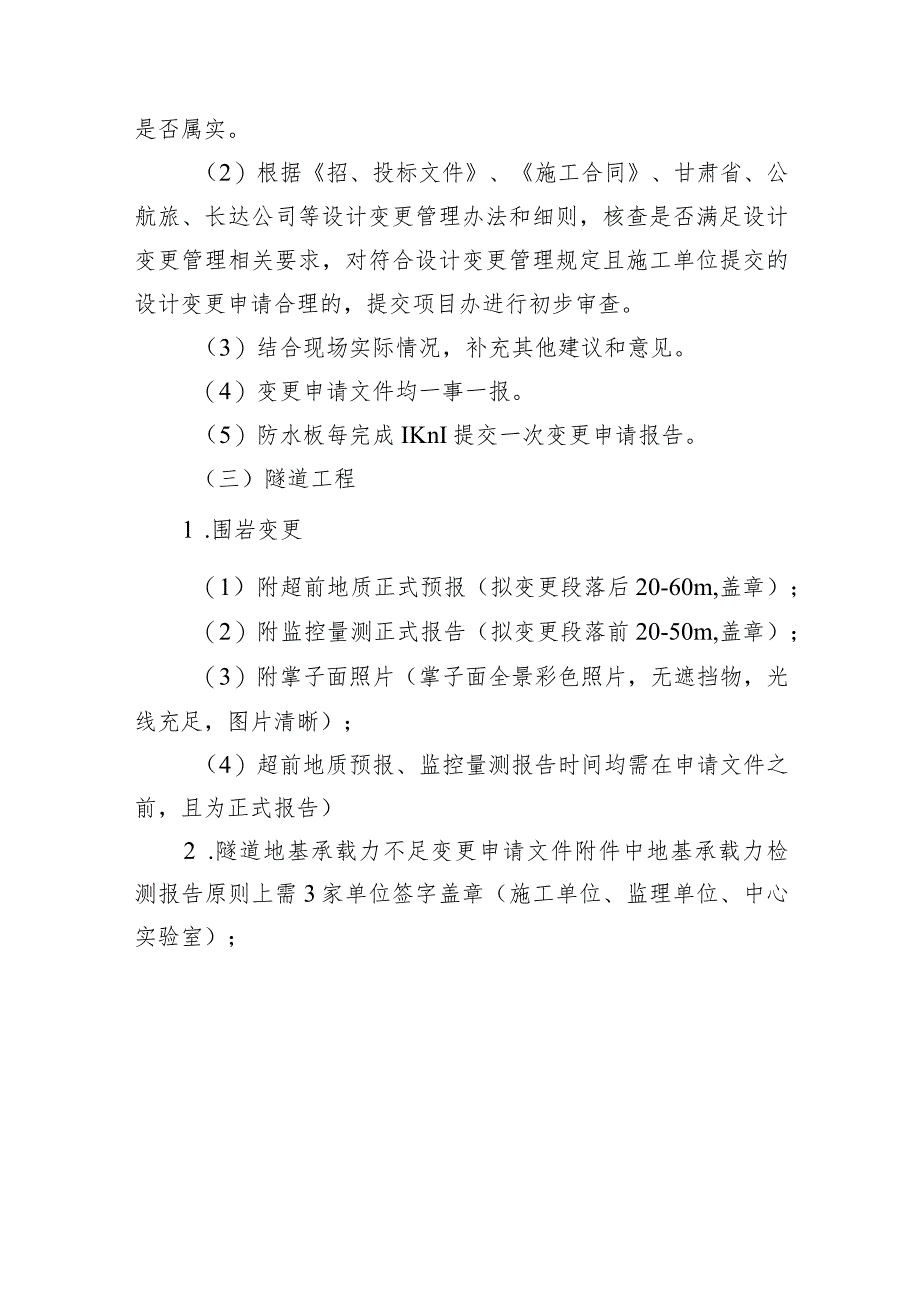

3、肃省、公航旅、长达公司等设计变更管理办法和细则，核查是否满足设计变更管理相关要求，对符合设计变更管理规定且施工单位提交的设计变更申请合理的，提交项目办进行初步审查。（3）结合现场实际情况，补充其他建议和意见。（4）变更申请文件均一事一报。（5）防水板每完成IKnI提交一次变更申请报告。（三）隧道工程1 .围岩变更（1）附超前地质正式预报（拟变更段落后20-60m,盖章）；（2）附监控量测正式报告（拟变更段落前20-50m,盖章）；（3）附掌子面照片（掌子面全景彩色照片，无遮挡物，光线充足，图片清晰）；（4）超前地质预报、监控量测报告时间均需在申请文件之前，且为正式报告）2 .隧道地基承载力不足

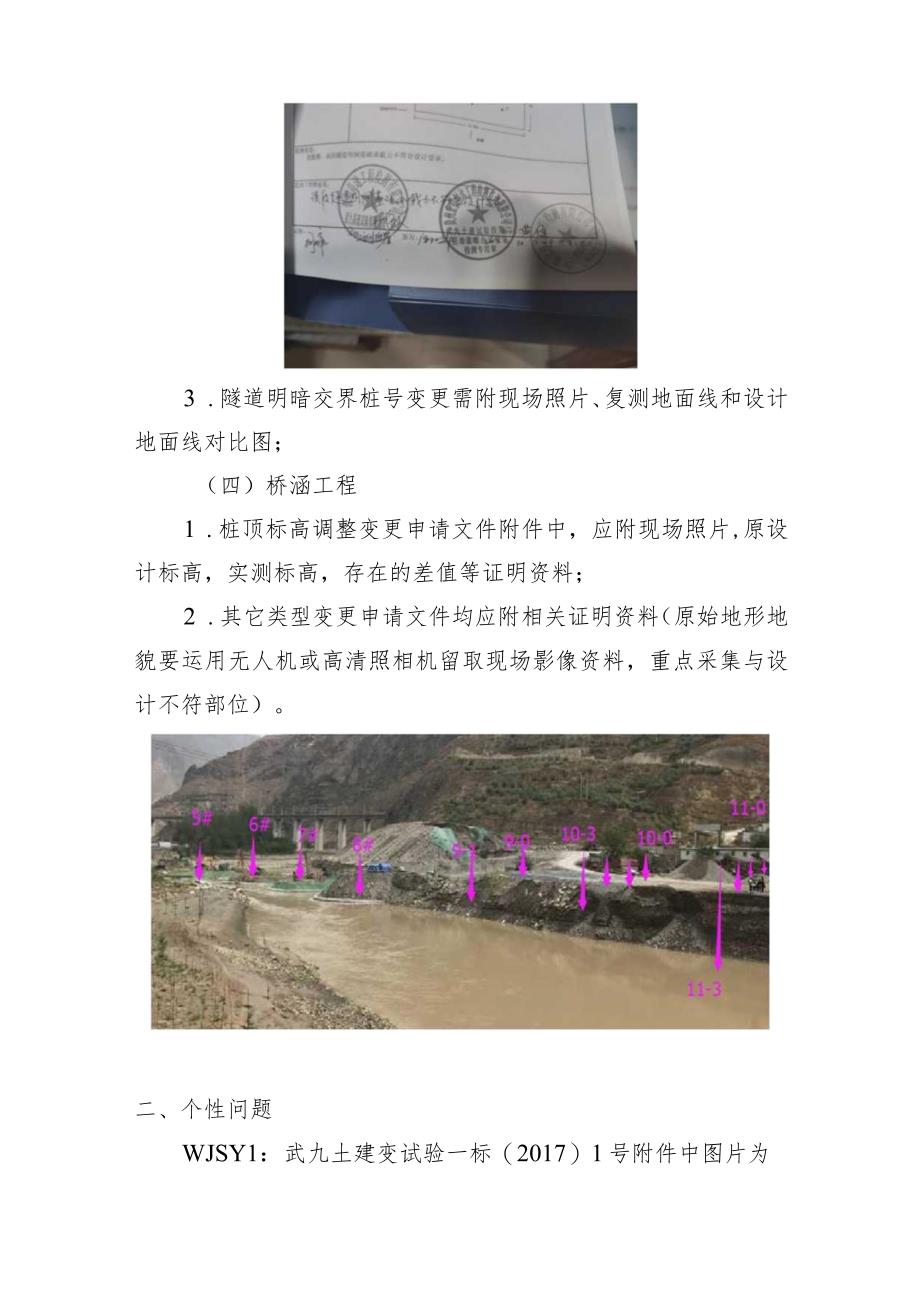

4、变更申请文件附件中地基承载力检测报告原则上需3家单位签字盖章（施工单位、监理单位、中心实验室）；3 .隧道明暗交界桩号变更需附现场照片、复测地面线和设计地面线对比图；（四）桥涵工程1 .桩顶标高调整变更申请文件附件中，应附现场照片,原设计标高，实测标高，存在的差值等证明资料；2 .其它类型变更申请文件均应附相关证明资料（原始地形地貌要运用无人机或高清照相机留取现场影像资料，重点采集与设计不符部位）。二、个性问题WJSY1：武九土建变试验一标（2017）1号附件中图片为黑白;WJSY2：1.武九土建试验施二(2017)107号，无证明资料(现场局部塌方照片)；武九土建试验施二(2017)95号地
5、基承载力检测报告无正式报告；2.武九建变试验二标(2018)1号围岩变更，标题书写格式不对(右洞YK46+538.8-YK46+550.8段)；附件中超前地质预报为临时文件，且无监控量测报告；3.武九建变试验二标(2019)1号高地应力处治溶洞处置附在同一个变更申请文件中(多事一报)；WJSYJL3：总监办变更申请文件标题不符合要求。WJSY4标：1 .变更申请文件标题和正文不符合要求；2 .围岩变更申请文件无附件(超前地质预报，监控量测周报，掌子面照片)；3 .防水板变更无证明资料；4 .武九建变试验施四(2019)3号存在多事一报(衬砌变更及防水板变更附在同一个变更申请文件中)。WJSY5
6、标：变更申请文件标题不符合要求；1.武九土建试验施五(2017)81号、113号、140号地基承载力检测报告仅有施工单位盖章;2.武九土建试验施五变(2019)1号围岩变更超过20m(YK57+417-390共计27m)；3.围岩变更申请文件无附件(超前地质预报、监控量测报告、掌子面照片)；防水板变更无证明资料;WJl标围岩变更申请文件附件中超前地质预报和监控量测报告均为临时文件；(注意时间问题);WJ3标围岩变更申请文件附件中超前地质预报和监控量测报告均为临时文件；(注意时间问题);WJ5标:武九二监变(2019)4号，武九土建施五变(2019)2号，武九二监变(2019)6号，武九土建施五
7、变(2019)4号地基承载力检测无现场实验照片;WJ6标：1.武九建变土建六标(2019)1号无任何附件(现场地形与设计对比，现场照片)；2.武九建变土建六标(2019)2号围岩变更附件中超前地质预报为临时文件；3.武九建变土建六标(2019)3号蒋家湾隧道浅埋段处理无任何证明资料；WJ8标：1.武九建变土建八标(2019)1号老爷庙隧道左线洞门桩号调整变更无任何证明资料；2.武九建变土建八标(2019)4号超前支护变更附件中监控量测报告为临时文件；3.武九建变土建八标(2019)5号拱座基底承载力检测报告无任何单位盖章；4.武九建变土建八标(2019)7号弃渣场沿河防护优化无任何证明资料；W
8、Jll标:1 .武九土建施十一(2018)16号地基承载力检测报告无任何单位盖章；2 .武九土建施十一变(2019)1号、2号围岩变更无附件(超前地质预报、监控量测报告、掌子面照片)3 .武九土建施H一(2018)54号金条山隧道右线进口优化无任何证明资料；WJ12标：1.武九土建施十二变(2019)1号围岩变更无附件(超前地质预报、监控量测报告、掌子面照片)2.武九建变土建十二标(2019)2号补充原设计挡土墙墙背反滤层图纸；WJ14标：部分围岩变更申请文件附件监控量测报告滞后变更申请文件半个月，存在资料后补现象；WJ15标:1,武九土建施十五(2019)71号、70号地基承载力检测报告仅有
9、施工单位盖章;2.武九土建施十五(2019)123号补充原设计挡土墙墙背反滤层图纸；WJ16标：武九土建施十六变(2018)2号，武九土建施十六变(2018)3号均无地基承载力检测报告；设计变更费用申请文件注意事项（二）1 .变更费用申报资料必须字迹清晰、格式规整、无涂改、复印件清晰无阴影，无错别字、变更图纸中的数据、尺寸、签字等必须齐全等，凡审核中存在批漏的一概退回重新报送。2 .变更费用申请资料不需要夹带上报项目办的红头申请文件。3 .申报材料中所附的附件以正式下发文件或报告为准。4 .设计变更数量和费用中的计算栏签字为工程部长或现场专监，复核栏签字为总工或监理合同工程师。5为提高变更审核
10、效率，缩短变更审批时间，需做好以下几个方面：（1）变更所涉及图纸需刻两个章子，一个名称为变更图纸，一个名称为原设计图纸，给对应的图纸盖章进行区别；（2）变更纪要或工程量清单中引用的依据或套用的单价等相关内容用红色标记笔标记出来，引用单价的旁边打对J;6.所引用的各类试验检测报告（如地基承载力报告）中的有备注项，需要驻地监理办和中心试验室见证人员签字并盖章，共计3个公章。（该要求仅供涉及变更使用）7 .围岩衬砌费用上报文件附件中除超前地质预报、监控量测报告（注意监控段落应为变更段落，与申请文件存在区别，且时间应在纪要和批复文件下发之后）、掌子面照片外，还需附岩性分析报告（每40m次）。8 .变更
11、资料准备齐全后用抽杆夹包装固定或胶印上报，经长达公司或上级单位批复后的变更资料全部扫描打包后发给工程科备案。9 .设计变更上报材料一式五份。10 .其他设计变更中的好的建议和意见，各参建单位可积极与项目办工程科沟通。IL相关照片-Ki-595538.006.28-113739978.641I_kg_S798.4010.295966554111同工结构钢筋（踣缘石、人行道、Sg4,栏杆护栏、桥头落板、：他4际、抗震挡块、支座瞿块等）I一1光囤钢筋（HPB235、HPB300）kg5543.763.4419070531常劭纲筋(HRB335,HRB400)kg1211785.484.IJ50167
12、91891其它钢材kg439380.576.232737340.951杨梁基础千处挖土方桥梁基础干处挖石方3m33U14JO1850.0023.73767674M5897I柳3桥梁基础湿处挖土方386.7077.6I,671126I*I桥梁边坡开挖土方（含地身桥353527.00Ls31270195.711“陵梁边坡开挖石方（含城身、桥!m仲）,-n3I1860.00xH2773dIL-m147Pi3E3三0i*so0uH：.*三X七2.M三t3.4. tl5、UIl:UW61XttMix.7.AttHU8.i*t*9、“0J相关要求请各总监办和施工单位针对上述存在的问题自查，除上述问题外，还
13、需重点核查以下问题：1 .总监办和施工单位上报的变更申请文件必须在现场设计变更出现三天之内提交，严禁未批先干。申请文件提交和审批必须有施工单位总工和高级驻地严格审批后提交，否则不予受理。2 .变更申请文件附件均应在上报变更申请红头文件之前搜集准备齐全，严禁附件资料后补。3 .以上问题于1月10号整改完毕，提交项目办工程科,逾期者项目办不予受理。4 .设计变更日常文件处理和资料归整等日常管理工作由各参建单位指派专人负责（工程部或计量工程师）并提交相关责任联系方式报工程科备案。在今后工作过程中，请各总监办和施工单位加强变更申请文件审查，项目办将严格按照武九发（2019）448号（武九项目办关于加强设计变更管理工作的通知）审查上报申请文件，若重复出现上述问题，除不予受理之外，将对各单位相关责任人进行约谈及处罚（总监办：总监（高级驻地），施工单位：总工）。
