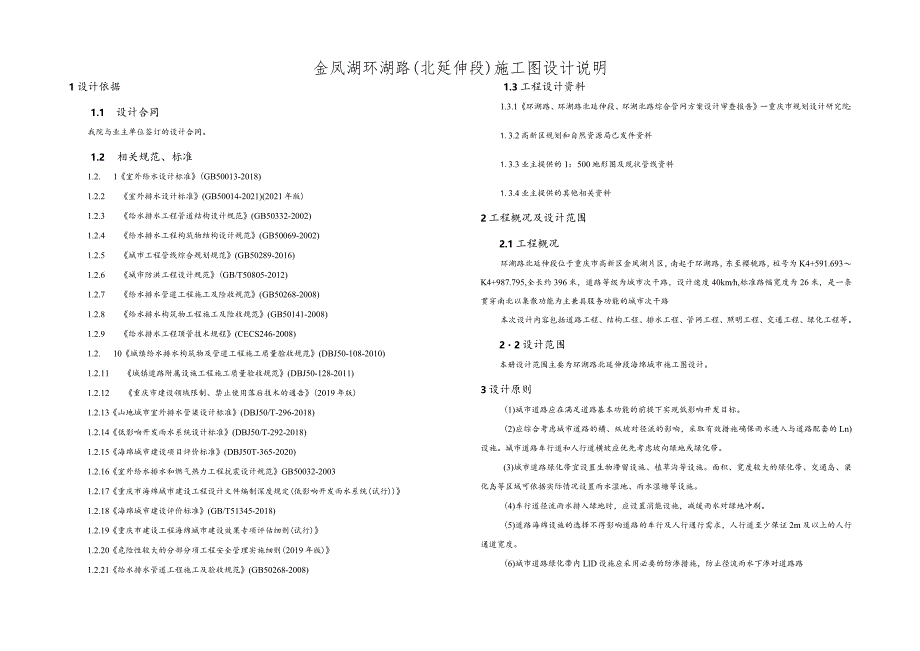

1、金凤湖环湖路(北延伸段)施工图设计说明1设计依据1.1 设计合同我院与业主单位签订的设计合同。1.2 相关规范、标准1.2. 1室外给水设计标准(GB50013-2018)1.2.2 室外排水设计标准(GB50014-2021)(2021年版)1.2.3 给水排水工程管道结构设计规范(GB50332-2002)1.2.4 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.5 城市工程管线综合规划规范(GB50289-2016)1.2.6 城市防洪工程设计规范(GB/T50805-2012)1.2.7 给水排水管道工程施工及险收规范(GB50268-2008)1.2.8 给水排水
2、构筑物工程施工及险收规范(GB50141-2008)1.2.9 给水排水工程顶管技术规程(CECS246-2008)1.2. 10城缜给水排水构筑物及管道工程施工质量脸收规范(DBJ50-108-2010)1.2.11 城镇道路附属设施工程施工质量验收规范(DBJ50-128-2011)1.2.12 重庆市建设领域限制、禁止使用落后技术的通告(2019年版)1.2.13山地城市室外排水管渠设计标准(DBJ50/T-296-2018)1.2.14低影响开发雨水系统设计标准(DBJ50/T-292-2018)1.2.15海绵城市建设项目评价标准(DBJ50T-365-2020)1.2.16室外给水
3、排水和燃气热力工程抗震设计规范GB50032-20031.2.17重庆市海绵城市建设工程设计文件编制深度规定(低影响开发雨水系统(试行)1.2.18海绵城市建设评价标准(GB/T51345-2018)1.2.19重庆市建设工程海绵城市建设效果专项评估细则(试行)1.2.20危险性较大的分部分项工程安全管理实施细则(2019年版)1.2.21给水排水管道工程施工及验收规范(GB50268-2008)1.3工程设计资料1.3.1环湖路、环湖路北延伸段、环湖北路综合管网方案设计审查报告一重庆市规划设计研究院；1.3.2高新区规划和自然资源局已发件资料1.3.3业主提供的1：500地形图及现状管线资料
4、1.3.4业主提供的其他相关资料2工程概况及设计范围2.1工程概况环湖路北延伸段位于重庆市高新区金凤湖片区，南起于环湖路，东至樱桃路，桩号为K4+591.693K4+987.795,全长约396米，道路等级为城市次干路，设计速度40kmh,标准路幅宽度为26米，是一条贯穿南北以集散功能为主兼具服务功能的城市次干路本次设计内容包括道路工程、结构工程、排水工程、管网工程、照明工程、交通工程、绿化工程等。22设计范围本册设计范围主要为环湖路北延伸段海绵城市施工图设计。3设计原则(1)城市道路应在满足道路基本功能的前提下实现低影响开发目标。(2)应综合考虑城市道路的横、纵坡对径流的影响，采取有效措施确
5、保雨水进入与道路配套的Ln)设施。城市道路车行道和人行道横坡应优先考虑坡向绿地或绿化带。(3)城市道路绿化带宜设置生物滞留设施、植草沟等设施。面积、宽度较大的绿化带、交通岛、渠化岛等区域可依据实际情况设置雨水湿地、雨水湿塘等设施。(4)车行道径流雨水排入绿地时，应设置消能设施，减缓雨水对绿地冲刷。(5)道路海绵设施的选择不得影响道路的车行及人行通行需求，人行道至少保证2m及以上的人行通道宽度。(6)城市道路绿化带内LlD设施应采用必要的防渗措施，防止径流雨水下渗对道路路单项设施功能控制目标处置方式经济性污染物去除率（以SSif,%）景观效果巢*利用雨水补充地T水削减峰值流量净化雨水转输径流总量

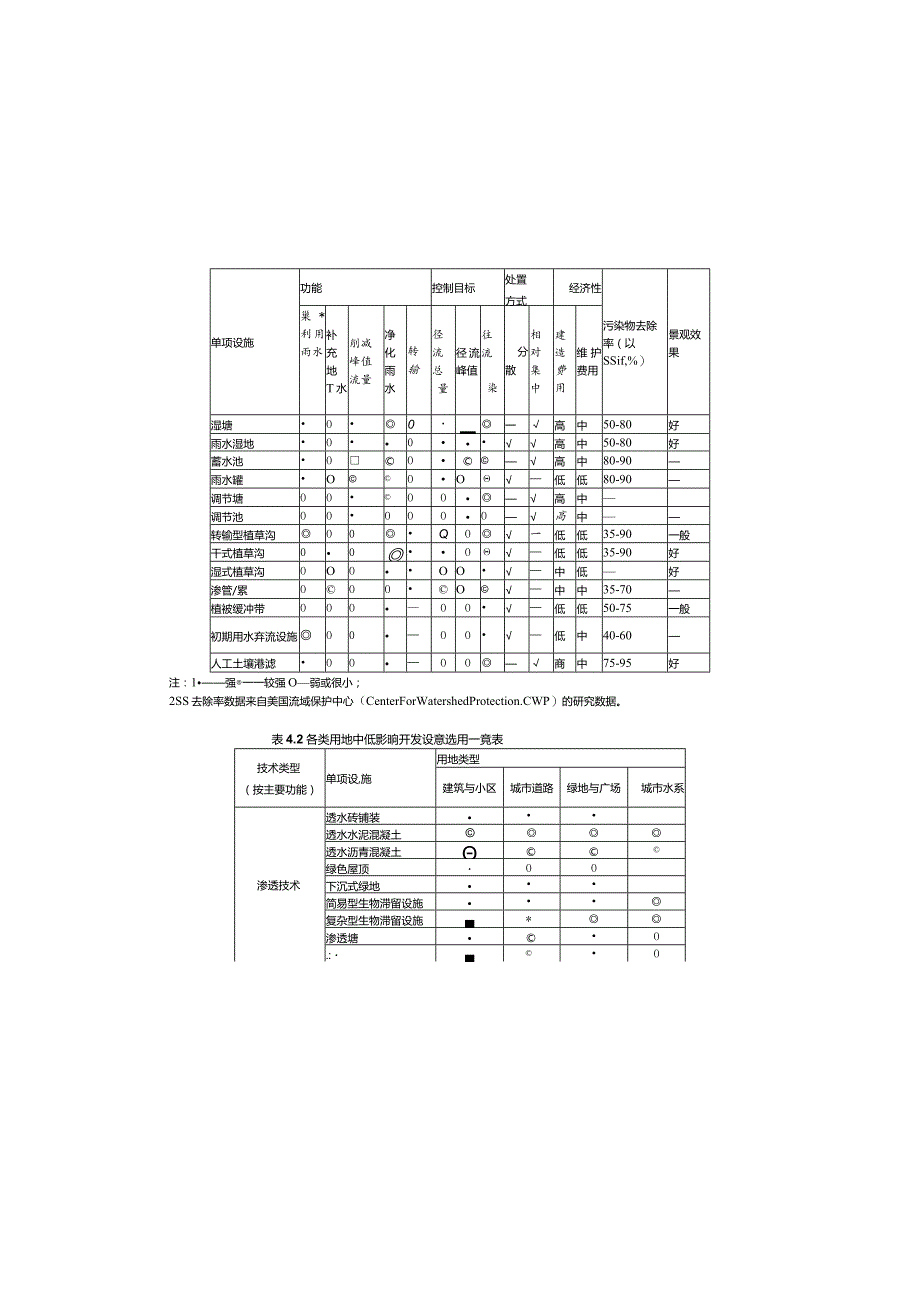

6、径流峰值往流染分散相对集中建造费用维护费用湿塘O0一高中50-80好雨水湿地O0高中50-80好蓄水池OO高中80-90雨水罐OOO低低80-90调节塘OOOO高中调节池OOOOOO高中转输型植草沟O0QO一低低35-90一般干式植草沟00O低低35-90好湿式植草沟OOOOO中低好渗管/累OOOO中中35-70植被缓冲带OOOOO低低50-75一般初期用水弃流设施O0OO低中40-60人工土壤港滤OOOO商中75-95好注：1强一一较强O弱或很小；2SS去除率数据来自美国流域保护中心（CenterForWatershedProtection.CWP）的研究数据。表4.2各类用地中低影晌开发设

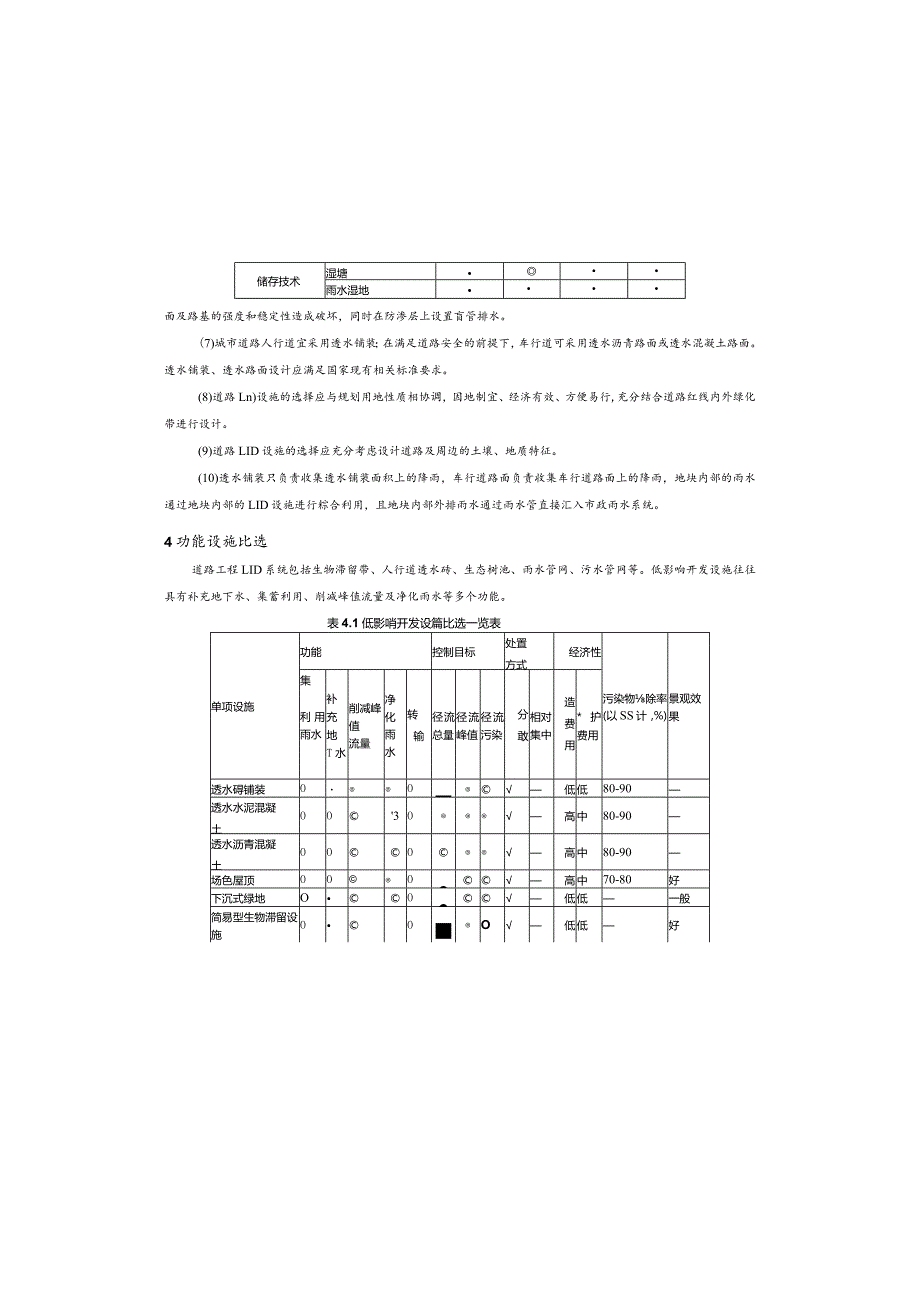

7、意选用一竟表技术类型（按主要功能）单项设,施用地类型建筑与小区城市道路绿地与广场城市水系渗透技术透水砖铺装透水水泥混凝土透水沥青混凝土绿色屋顶OO下沉式绿地简易型生物滞留设施复杂型生物滞留设施*渗透塘O.:O储存技术湿塘雨水湿地面及路基的强度和稳定性造成破坏，同时在防渗层上设置盲管排水。(7)城市道路人行道宜采用透水铺装；在满足道路安全的前提下，车行道可采用透水沥青路面或透水混凝土路面。透水铺装、透水路面设计应满足国家现有相关标准要求。(8)道路Ln)设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行,充分结合道路红线内外绿化带进行设计。(9)道路LID设施的选择应充分考虑设计道路
8、及周边的土壤、地质特征。(10)透水铺装只负责收集透水铺装面积上的降雨，车行道路面负责收集车行道路面上的降雨，地块内部的雨水通过地块内部的LID设施进行粽合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统。4功能设施比选道路工程LID系统包括生物滞留带、人行道透水砖、生态树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。表4.1低影哨开发设篇比选一览表单项设施功能控制目标处置方式经济性污染物除率(以SS计，%)景观效果集利用雨水补充地T水削减峰值流量净化雨水转输径流总量径流峰值径流污染分敢相对集中造费用*护费用透水碍铺装OO低低80
9、-90透水水泥混凝土OO3O高中80-90透水沥青混凝土OOO高中80-90场色屋顶OOO高中70-80好下沉式绿地OO低低一般简易型生物滞留设施OOO低低好复杂型生物滞留设施OO7中低70-95好渗透塘OO中中70-80一般渗井OO低低下垫面的年径流总量控制率为(I-雨量径流系数)*100%;1.1 透型过滤设施控制区域参照山地城市道路工程海绵城市设计指南4.4.1渗透型海绵设施计算核算其径流控制能力。1.2 计算参数本次设计采用沙坪坝区气象及降雨资料，查低影响开发雨水系统设计标准DBJ50/T-292-2018附录A重庆市降雨资料，沙坪坝区不同控制率对应设计降雨如下表：渗透型过渡设施控制区
10、域计算如下表表5.1径流总量控制率与设计降雨量对应表序号年径流总量控制率PT()设计降两量H()1508.925510.536012.546514.957017.867521.478026.288532.799042.61.3 雨水径流总量控制容积计算雨水径流总量控制容积是为达到海绵指标需要控制的径流容积，应根据本地降雨数据和要求的年径流总量控制率，按式下式进行核算。VT=IlOH1RvF式中：Vt一一雨水径流总量控制容积(m3)；F汇水面积(hm2)：H1一一设计降雨量(mm),根据年径流总量控制率Pr确定，参考DBJ50-T-292-2018低影响开发雨水系统设计标准确定。R一雨量径流系数
