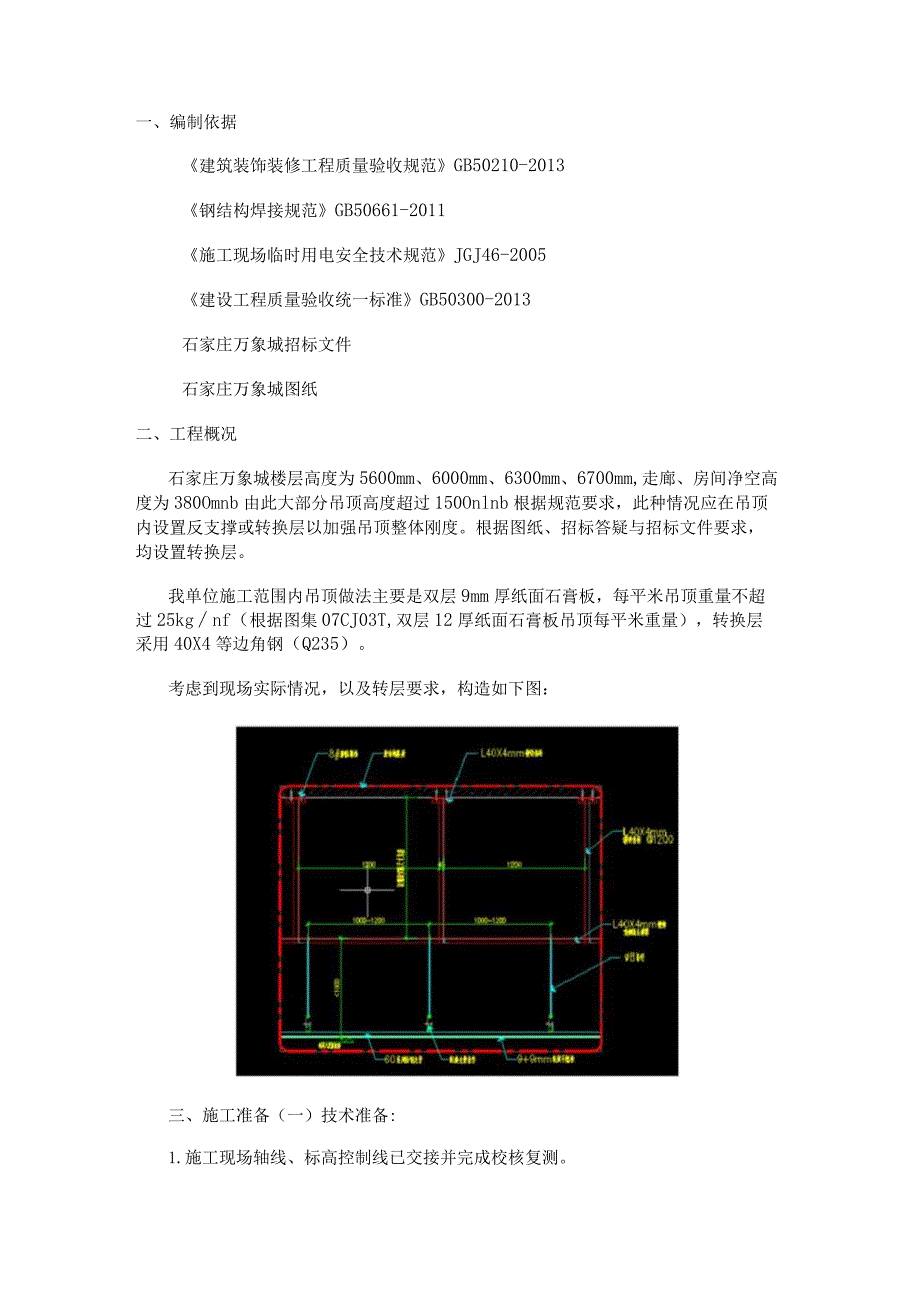

1、一、编制依据建筑装饰装修工程质量验收规范GB50210-2013钢结构焊接规范GB50661-2011施工现场临时用电安全技术规范JGJ46-2005建设工程质量验收统一标准GB50300-2013石家庄万象城招标文件石家庄万象城图纸二、工程概况石家庄万象城楼层高度为5600mm、6000mm、6300mm、6700mm,走廊、房间净空高度为380Omnb由此大部分吊顶高度超过150Onlnb根据规范要求，此种情况应在吊顶内设置反支撑或转换层以加强吊顶整体刚度。根据图纸、招标答疑与招标文件要求，均设置转换层。我单位施工范围内吊顶做法主要是双层9mm厚纸面石膏板，每平米吊顶重量不超过25kgnf

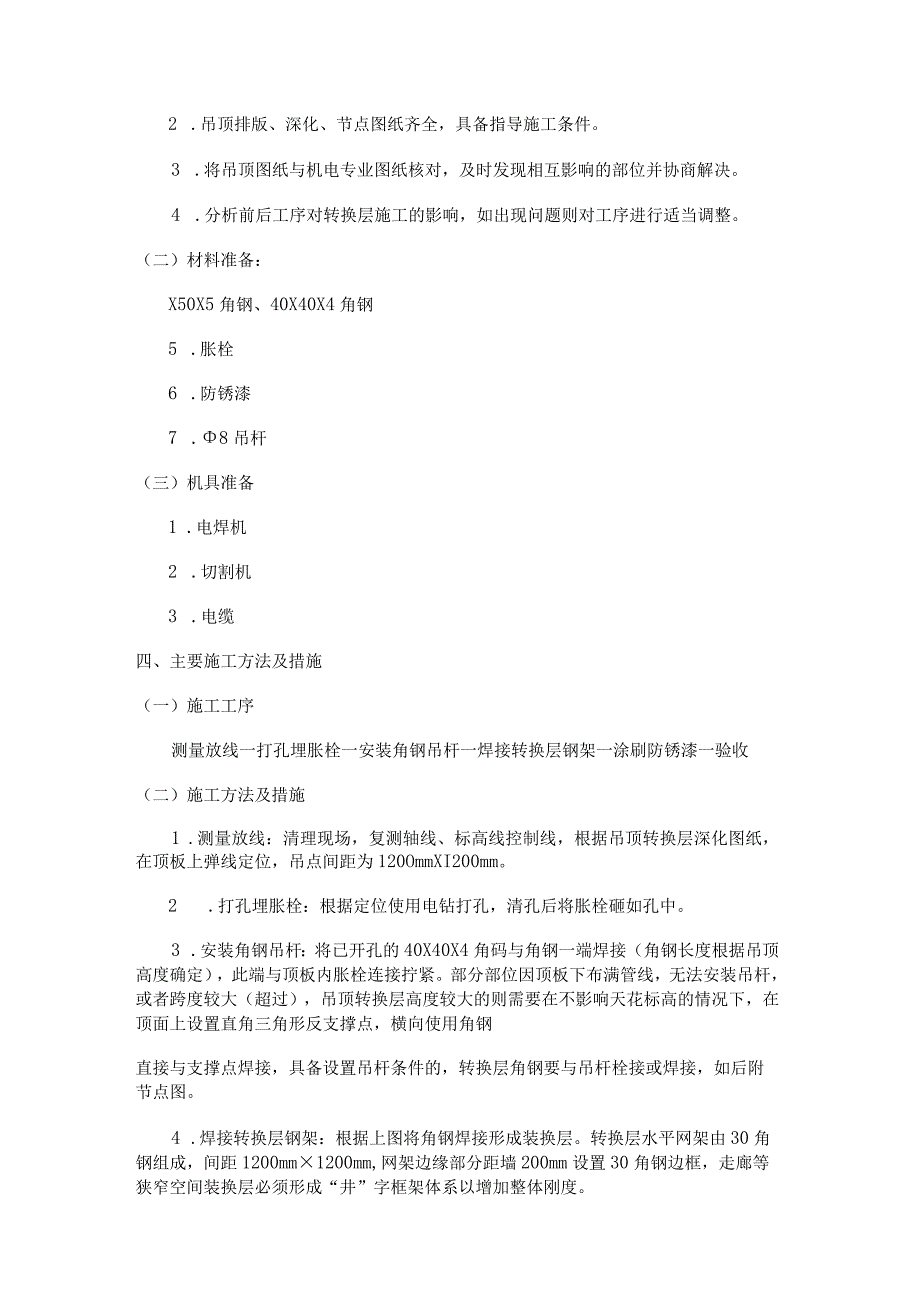

2、（根据图集07CJ03T,双层12厚纸面石膏板吊顶每平米重量），转换层采用40X4等边角钢（Q235）。考虑到现场实际情况，以及转层要求，构造如下图：三、施工准备（一）技术准备:1.施工现场轴线、标高控制线已交接并完成校核复测。2 .吊顶排版、深化、节点图纸齐全，具备指导施工条件。3 .将吊顶图纸与机电专业图纸核对，及时发现相互影响的部位并协商解决。4 .分析前后工序对转换层施工的影响，如出现问题则对工序进行适当调整。（二）材料准备：X50X5角钢、40X40X4角钢5 .胀栓6 .防锈漆7 .8吊杆（三）机具准备1 .电焊机2 .切割机3 .电缆四、主要施工方法及措施（一）施工工序测量放线一
3、打孔埋胀栓一安装角钢吊杆一焊接转换层钢架一涂刷防锈漆一验收（二）施工方法及措施1 .测量放线：清理现场，复测轴线、标高线控制线，根据吊顶转换层深化图纸，在顶板上弹线定位，吊点间距为120OmmXI200mm。2 .打孔埋胀栓：根据定位使用电钻打孔，清孔后将胀栓砸如孔中。3 .安装角钢吊杆：将已开孔的40X40X4角码与角钢一端焊接（角钢长度根据吊顶高度确定），此端与顶板内胀栓连接拧紧。部分部位因顶板下布满管线，无法安装吊杆，或者跨度较大（超过），吊顶转换层高度较大的则需要在不影响天花标高的情况下，在顶面上设置直角三角形反支撑点，横向使用角钢直接与支撑点焊接，具备设置吊杆条件的，转换层角钢要与吊

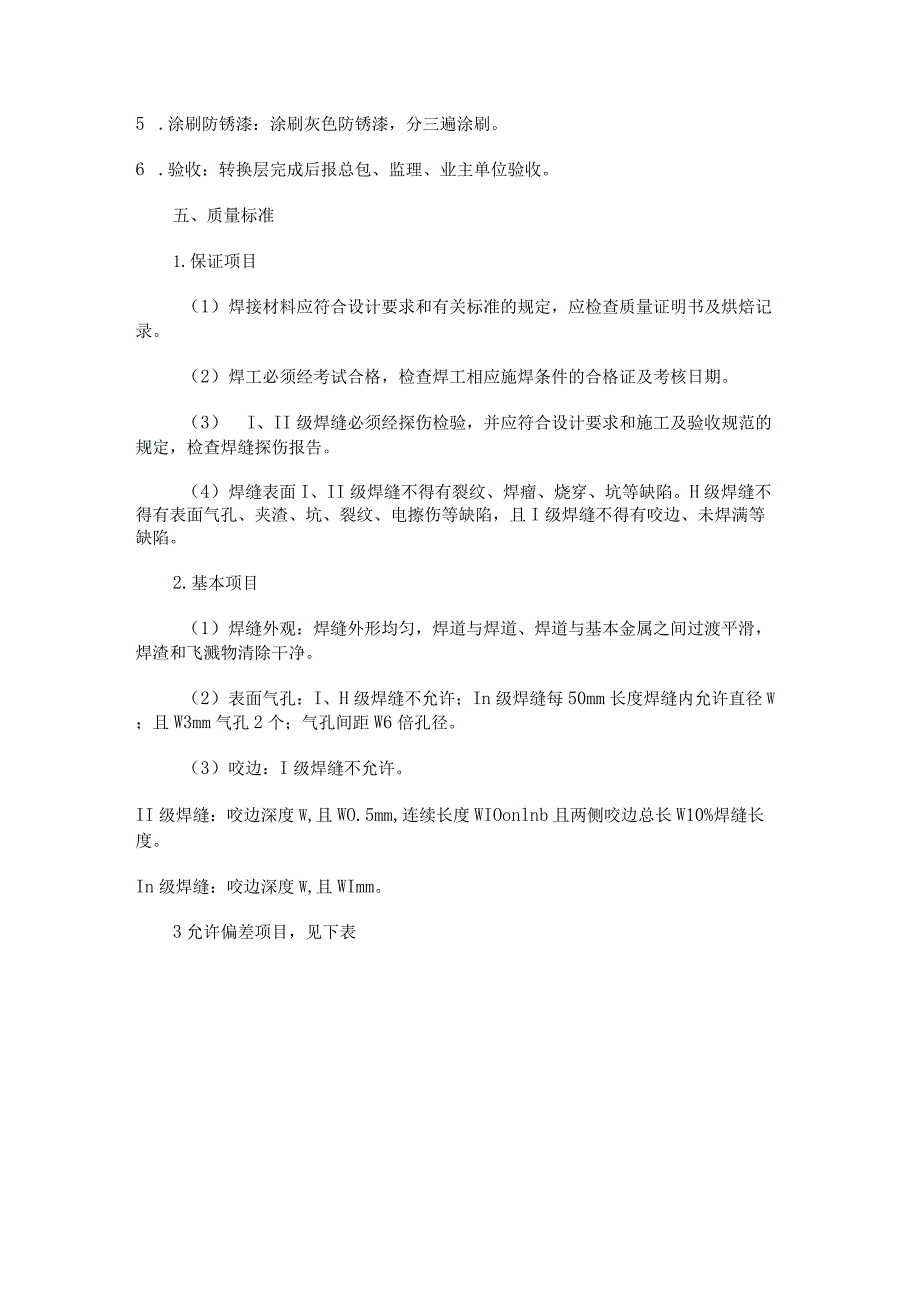

4、杆栓接或焊接，如后附节点图。4 .焊接转换层钢架：根据上图将角钢焊接形成装换层。转换层水平网架由30角钢组成，间距1200mm1200mm,网架边缘部分距墙200mm设置30角钢边框，走廊等狭窄空间装换层必须形成“井”字框架体系以增加整体刚度。5 .涂刷防锈漆：涂刷灰色防锈漆，分三遍涂刷。6 .验收：转换层完成后报总包、监理、业主单位验收。五、质量标准1.保证项目（1）焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。（2）焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。（3） I、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告
5、。（4）焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、坑等缺陷。H级焊缝不得有表面气孔、夹渣、坑、裂纹、电擦伤等缺陷，且I级焊缝不得有咬边、未焊满等缺陷。2.基本项目（1）焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。（2）表面气孔：I、H级焊缝不允许；In级焊缝每50mm长度焊缝内允许直径W；且W3mm气孔2个；气孔间距W6倍孔径。（3）咬边：I级焊缝不允许。II级焊缝：咬边深度W,且WO.5mm,连续长度WIOonlnb且两侧咬边总长W10%焊缝长度。In级焊缝：咬边深度W,且WImm。3允许偏差项目，见下表*Il九由健*联奥Ir一.一a讨央革）OX
6、0.UV1.0COJO.CM.UX0ooo.n1.0O20o.n,20长,小Rl“地不尢样4)Q5t.MO5t崂Kjr1000.IIWaA*0ewah.H1.0.长(小AIK9n不能齐京攵许允次口府企划归陨（50的孤酶制位由不尢汗允许存作rwm4L4ft十本山不尢杵WiIflIIKOM.A05ItiCIffft01t.HCilO100O094FAlflilItt不北河)W02氏a0，H20.0不凭的军一Sao毋Q氏度内允/收一。*.A10三fj*fl24.IW兄&注，我WtRQftn网的快修六、安全措施1 .现场施工时，要派2名责任心强的安全员现场指挥、监督，及时发现、纠正非法违章行为。2 .
7、凡患有心脏病、癫痫病、高血压、恐高或视力不够等不宜高空作业的人员，均不得从事架子搭设及拆除；3 .进入施工现场禁止吸烟，禁止酒后作业，禁止追逐打闹，禁止窜岗，禁止操作与自己无关的机械设备，严格遵守各项安全操作规程和劳动纪律；4 .进入施工现场必须戴好合格的安全帽，系紧下颗带，锁好带扣，高处作业必须系好合格的防火安全带，系挂牢固，高挂低用；5 .施工现场严禁吸烟、偷窃、赌博、打架斗殴等违法乱纪行为；6 .施工现场严禁高声喧哗、追逐嬉戏;7 .架子搭设和拆除严禁夜间作业。8 .搭设和拆除脚手架、传送钢件时要轻拿轻放，严禁远距离或高空抛掷；9 .不得未经同意拆卸建筑成品。10 .焊接作业人员必须是经
8、过电、气焊专业培训和考试合格，取得特种作业操作证的电气焊工并持证上岗。（在有效期内）IL作业人员必须经过入场安全教育考核合格后才能上岗作业。12 .电焊作业人员作业时必须使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防护手套，耐火的护腿套、套袖及其他劳动防护，保护用品，安全用具。要求上衣不准扎在裤子里，裤脚不准塞在鞋（靴）里，手套套在袖口外。13 .进入作业地点时，先检查、熟悉作业环境。若发现不安全因素、隐患，必须及时向有关部门汇报，并立即处理，确认安全后再进行施工作业。对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决。现场所有安全防护设施和安全标志等，严禁私自移
9、动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原。14 .严禁借用金属管道，金属脚手架、轨道，结构钢筋等金属物代替导线作用。15 .焊接电缆横过通道时必须采取穿管，埋入地下，架空等保护措施。16 .作业时如遇到以下情况必须切断电源：a.改变电焊机接头；b.更换焊件需要改接二次回路时；c.转移工作地点搬运焊机时；d.焊机发生故障需要进行检修时；e.更换保险装置时；f.工作完毕或临时离开操作现场时；17 .焊工高处作业时：a.高处必须使用标准的防火安全带并系在可靠的构件上;b.高处作业时必须在作业点下方5米处
10、设护栏专人监护，必须清除作业点下方区域易燃易爆物品并设置接火盘；c.焊接电缆应用电绝缘材料捆绑在固定处。严禁绕在身上、搭在背上或踩在脚下作业。焊钳不得夹在腋下，更换焊条不要赤手操作；18 .焊工必须站在稳定的操作台上作业，焊机必须放置平稳、牢固，设有良好的接零（接地）保护；19 .在狭小空间内作业时，必须穿绝缘鞋，脚下垫绝缘垫。作业时间不能过长，应俩人轮流作业，一人作业一人监护，监护人随时注意操作人员的安全及操作是否正确等情况。一旦发现危险情况应立即切断电源，进行抢救。身体出汗，衣服潮湿时，严禁将身体靠在金属及工件上，以防触电；20 .电焊机及金属防护笼（罩）必须有良好的接零（接地）保护；21
11、 .电焊机必须使用防触电保护器。并须用开关箱控制；22 .一、二次导线绝缘必须完好，接线正确，焊把线与焊机连接牢固可靠。一、二次接线处防护罩齐全。焊钳手柄绝缘良好，二次导线长度不大于30米并且双线到达施焊部位；23 .作业完毕必须及时切断电源锁好开关箱；24 .隔墙较高，在安装顶龙骨及罩面板安装时注意安全，梯子必须架稳，防止摔伤。地面清理干净，不得有钉子等锐物；25 .木工机具比较多，并且有些刀刃比较锋利，使用时应轻拿轻放，使完收好，防止利器伤人；26 .超高墙体龙骨安装或封板时应搭设安全可靠的脚手架，必要时还应佩戴安全带；27 .由于施工队伍比较多，作业时，自己的工具、材料应放指定的地方由专
12、人保管，以防失窃；28 .尊重他人，对甲方、总包、监理公司及与之配合单位的管理、施工人员有礼有貌，相互尊敬；七、文明施工1.经常保持现场的整洁卫生，做到“工完场清”，所有垃圾及废料不得随意丢弃，必须统一集中运走。29 仓库材料须按专业、类别整齐堆放，并挂牌标示牌，以利于施工材料的存取，对易燃易爆物品，须设独立库房，仓库要配置足够的防火设施。30 施工人员进入现场必须佩带安全帽和胸卡，着装统一整齐，严禁施工人员穿背心、拖鞋进入现场。31 工地内所有未用完材料，必须当天归库，不得随意丢弃；工地各种电缆、电线必须按临电施工方案布置，不得乱拉乱搭。32 为减少噪音，切割工作宜集中管理。33 工地现场除保安员外，严禁住人；对外来人员和车辆必须登记后，才能进入施工现场。34 工地现场严禁吸烟、打架斗殴，不得随地大小便。
