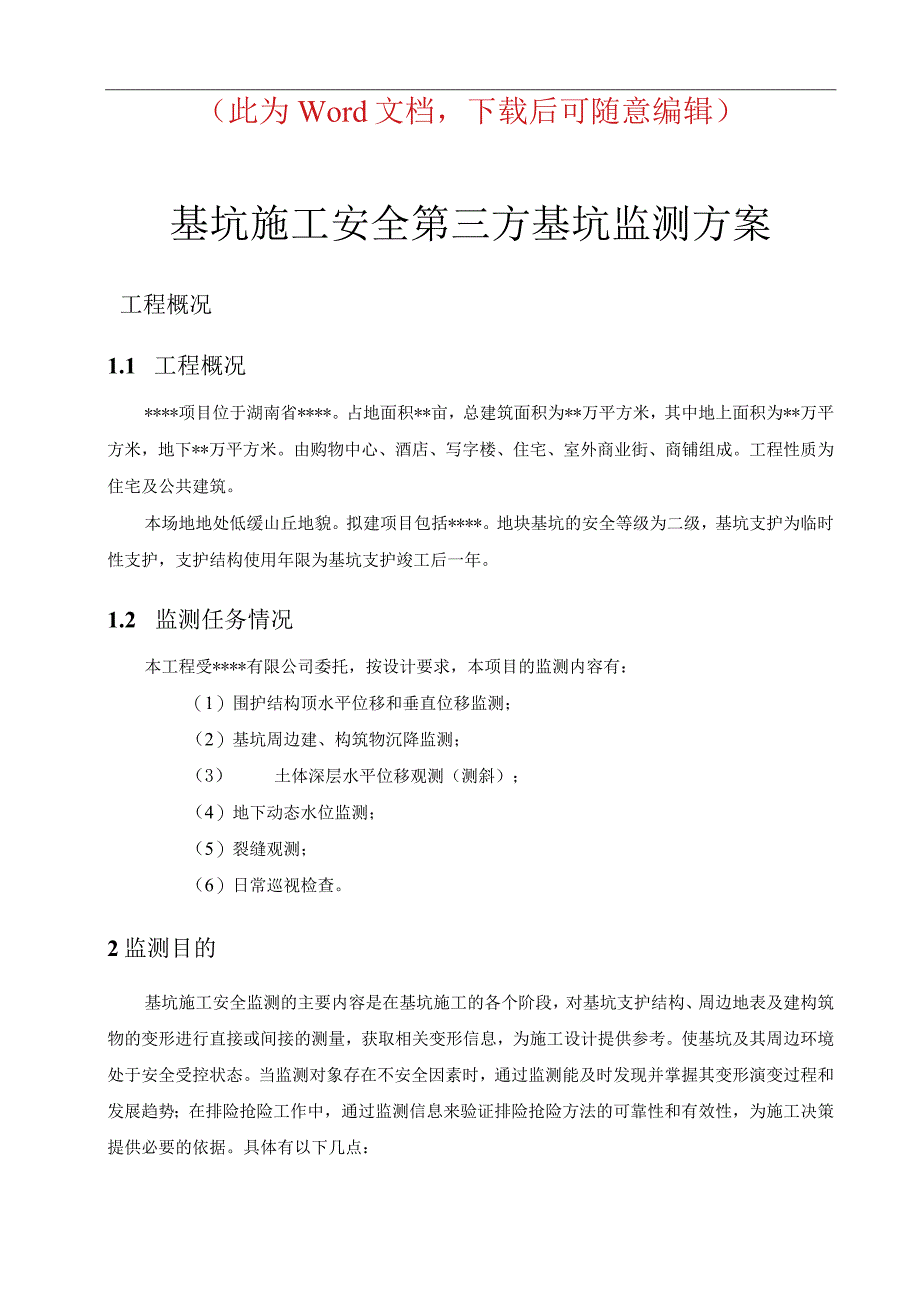

1、（此为Word文档，下载后可随意编辑）基坑施工安全第三方基坑监测方案工程概况1.1 工程概况*项目位于湖南省*。占地面积*亩，总建筑面积为*万平方米，其中地上面积为*万平方米，地下*万平方米。由购物中心、酒店、写字楼、住宅、室外商业街、商铺组成。工程性质为住宅及公共建筑。本场地地处低缓山丘地貌。拟建项目包括*。地块基坑的安全等级为二级，基坑支护为临时性支护，支护结构使用年限为基坑支护竣工后一年。1.2 监测任务情况本工程受*有限公司委托，按设计要求，本项目的监测内容有：（1）围护结构顶水平位移和垂直位移监测；（2）基坑周边建、构筑物沉降监测；（3） 土体深层水平位移观测（测斜）；（4）地下动态

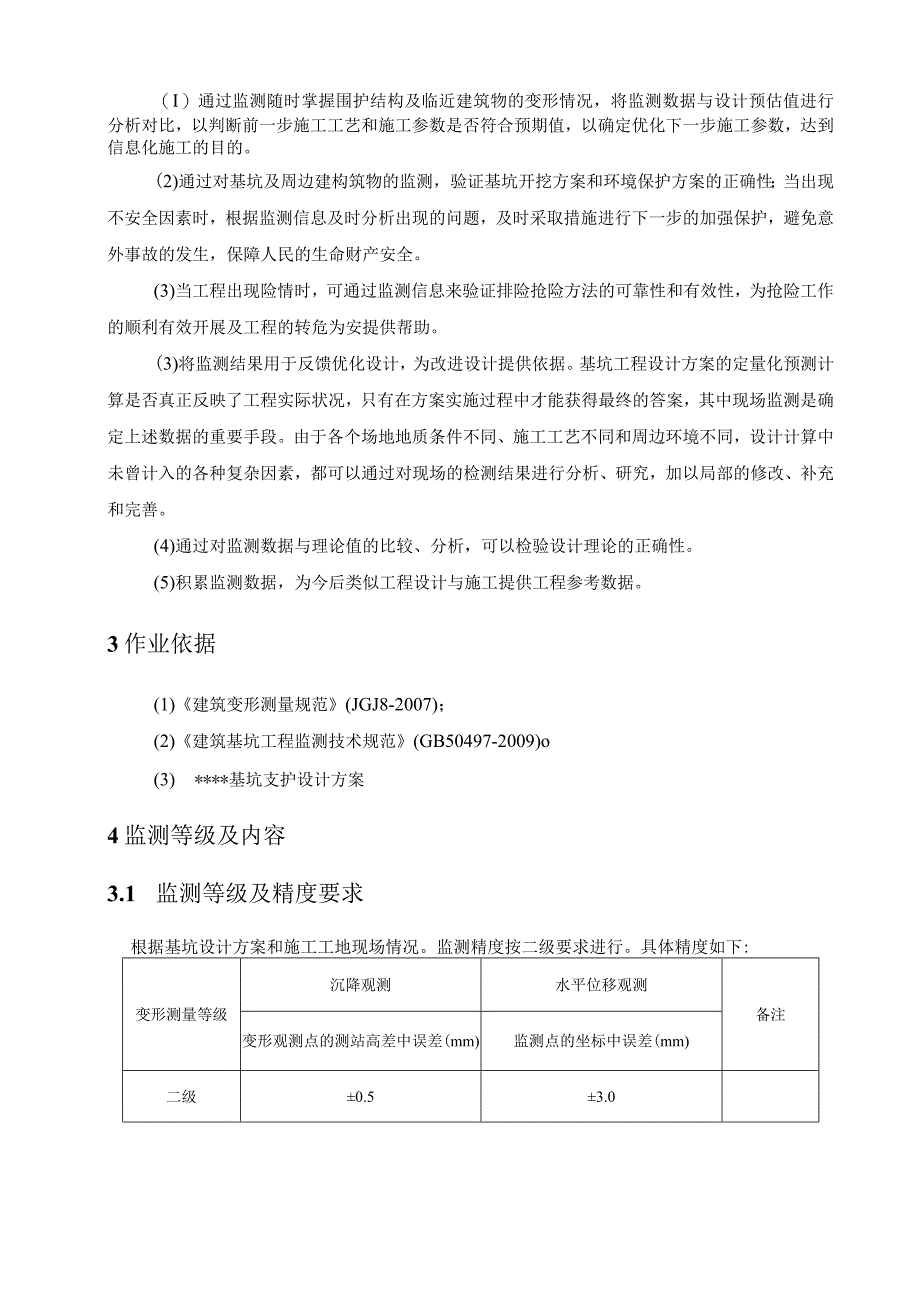

2、水位监测；（5）裂缝观测；（6）日常巡视检查。2监测目的基坑施工安全监测的主要内容是在基坑施工的各个阶段，对基坑支护结构、周边地表及建构筑物的变形进行直接或间接的测量，获取相关变形信息，为施工设计提供参考。使基坑及其周边环境处于安全受控状态。当监测对象存在不安全因素时，通过监测能及时发现并掌握其变形演变过程和发展趋势；在排险抢险工作中，通过监测信息来验证排险抢险方法的可靠性和有效性，为施工决策提供必要的依据。具体有以下几点：（I）通过监测随时掌握围护结构及临近建筑物的变形情况，将监测数据与设计预估值进行分析对比，以判断前一步施工工艺和施工参数是否符合预期值，以确定优化下一步施工参数，达到信息化
3、施工的目的。(2)通过对基坑及周边建构筑物的监测，验证基坑开挖方案和环境保护方案的正确性；当出现不安全因素时，根据监测信息及时分析出现的问题，及时采取措施进行下一步的加强保护，避免意外事故的发生，保障人民的生命财产安全。(3)当工程出现险情时，可通过监测信息来验证排险抢险方法的可靠性和有效性，为抢险工作的顺利有效开展及工程的转危为安提供帮助。(3)将监测结果用于反馈优化设计，为改进设计提供依据。基坑工程设计方案的定量化预测计算是否真正反映了工程实际状况，只有在方案实施过程中才能获得最终的答案，其中现场监测是确定上述数据的重要手段。由于各个场地地质条件不同、施工工艺不同和周边环境不同，设计计算中
4、未曾计入的各种复杂因素，都可以通过对现场的检测结果进行分析、研究，加以局部的修改、补充和完善。(4)通过对监测数据与理论值的比较、分析，可以检验设计理论的正确性。(5)积累监测数据，为今后类似工程设计与施工提供工程参考数据。3作业依据(1)建筑变形测量规范(JGJ8-2007)；(2)建筑基坑工程监测技术规范(GB50497-2009)o(3) *基坑支护设计方案4监测等级及内容3.1 监测等级及精度要求根据基坑设计方案和施工工地现场情况。监测精度按二级要求进行。具体精度如下:变形测量等级沉降观测水平位移观测备注变形观测点的测站高差中误差(mm)监测点的坐标中误差(mm)二级0.53.03.2

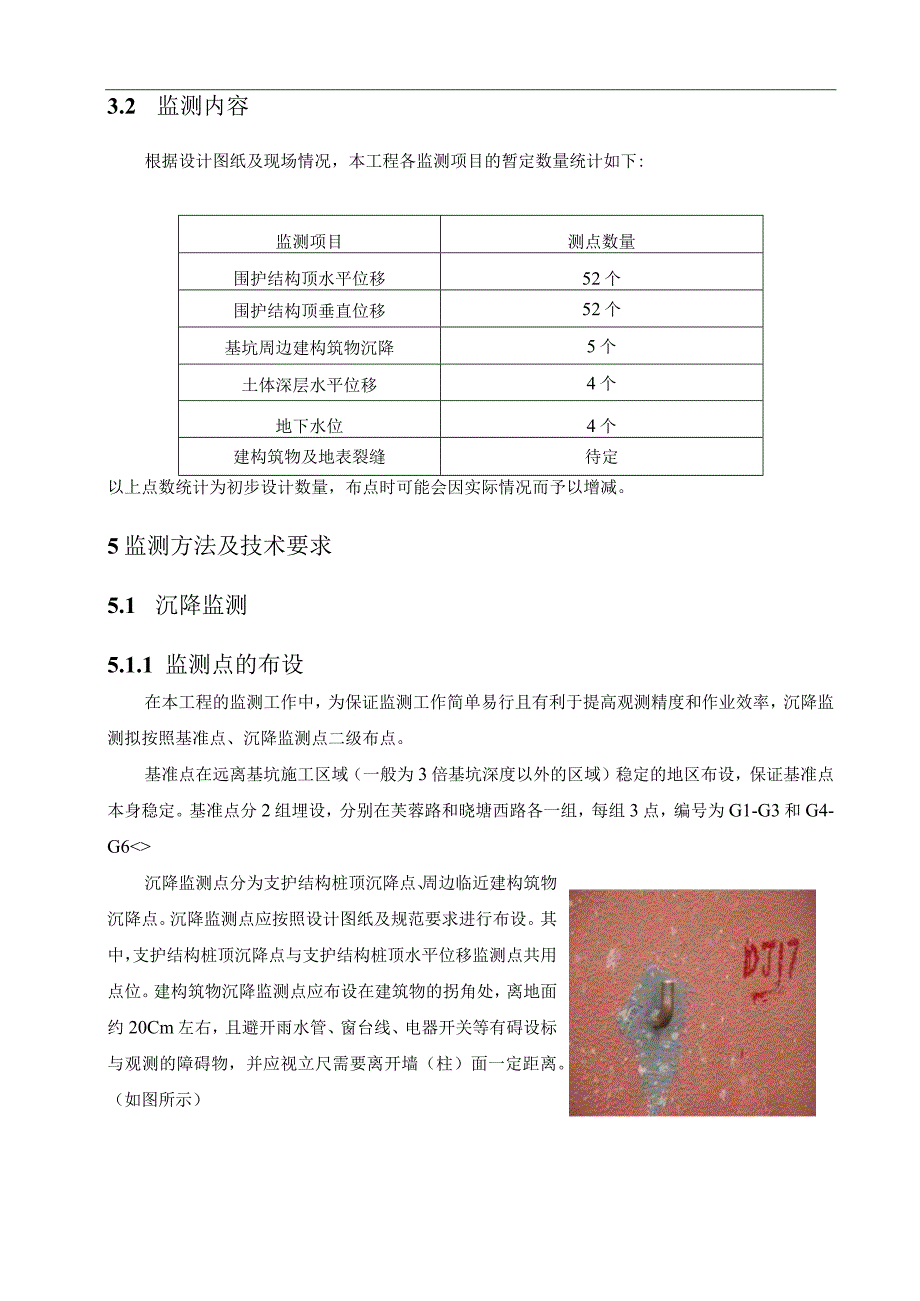

5、 监测内容根据设计图纸及现场情况，本工程各监测项目的暂定数量统计如下:监测项目测点数量围护结构顶水平位移52个围护结构顶垂直位移52个基坑周边建构筑物沉降5个土体深层水平位移4个地下水位4个建构筑物及地表裂缝待定以上点数统计为初步设计数量，布点时可能会因实际情况而予以增减。5监测方法及技术要求5.1 沉降监测5.1.1 监测点的布设在本工程的监测工作中，为保证监测工作简单易行且有利于提高观测精度和作业效率，沉降监测拟按照基准点、沉降监测点二级布点。基准点在远离基坑施工区域（一般为3倍基坑深度以外的区域）稳定的地区布设，保证基准点本身稳定。基准点分2组埋设，分别在芙蓉路和晓塘西路各一组，每组3点
6、，编号为G1-G3和G4-G6沉降监测点分为支护结构桩顶沉降点、周边临近建构筑物沉降点。沉降监测点应按照设计图纸及规范要求进行布设。其中，支护结构桩顶沉降点与支护结构桩顶水平位移监测点共用点位。建构筑物沉降监测点应布设在建筑物的拐角处，离地面约20Cm左右，且避开雨水管、窗台线、电器开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面一定距离。（如图所示）5.1.2 沉降监测方法(1)布设水准控制路线基准点检测网(应起始、闭合于同一个基准点上)，观测基准点高程。根据基坑监测点和周边建构筑物监测点分布情况，布设沉降监测水准网(应起始、闭合于同一个基准点上)，观测各沉降点高程。沉降监测网应根
7、据观测点分布情况和建筑物密集程度布设成闭合环路线。在布设沉降监测路线时，要确保观测条件满足下表要求，应量测出仪器的安置位置，并在地而做出标记。监测等级仪器级别视线长度前后视距差前后视距累积差视线高度二级O.3mmkm50m1.0m3.Om20.3m(2)基准点检测进行基准点检测时，采用闭合水准路线观测一次(相同点将进行两次观测)。各站观测的测站观测顺序：后、前、前、后(3)沉降监测以基准点为起算，观测各沉降点的高程。沉降监测采用单程闭合线路。本工程沉降监测分为2个闭合坏。从基准点H3出发联测A基坑所有监测点(Al-A23)和布设在上和酒店周边的监测点(A53-A57)o从基准点H4出发联测B基
8、坑所有监测点(A24-A52)。(4)使用的仪器使用仪器必须是经过国家批准的计量检定部门进行检定并取得合格证书的仪器，在本工程中将采用天宝DINI03精密电子水准仪(标称精度：0.3mmkm)和配套的锢瓦条码水准尺。5.1.3 技术要求(1)在监测前期，应按照监测精度要求对基准点、变形点独立测量2次数据，取其中数作为初始值。(2)在每次监测前，须首先对基准点进行检测，比较相邻两期或第一次的观测结果(当较差20.8mm时，要分析原因采取措施)，验证基准点的稳定性，以保证观测成果的可靠。（3）作业开始后一周内应每天检较i角一次，若i角稳定时，以后每周检校一次，i15o（4）在沉降监测中，应固定作业
9、人员、仪器、水准尺、测站及观测路线。每次监测中，当到达监测点的测站数和水准尺站数相同时可不进行测段高差观测值改正，否则应按照规范要求进行测段高差观测值水准尺零点差等改正。5. 2水平位移监测5.1.1 监测点的布设5.1.1.1 点位选择在本工程的监测工作中，为保证监测工作的简单易行且提高观测精度的要求，水平位移监测拟按照基准点、工作基点、变形点三级布点：基准点在基坑（一般为2-3倍基坑深度以外）且本身稳定的区域布设。在基坑东、西、北各布设一个，呈三角形。工作基点在B地块基坑南、北各布设一个。变形点在基坑冠梁上，结合招标方案及规范要求进行布设，共52个。5.1.1.2 点位埋没（1）基准点的埋
10、设在基坑西边的上和酒店楼顶布设一个基准点的观测墩，在基坑北边东方红广场和基坑东边检查院的干警活动中心楼上各布设一个基准点。（2）工作基点的埋怨设在B基坑的南北边各布设一个工作基点的观测墩（2）监测点布设首先在基坑边的支护桩冠顶梁上钻孔，孔深100mm,在孔内埋设中25钢筋，再浇筑混凝土观测墩。墩尺寸：截面直径150mm,高300mm。墩顶部埋设强制对中螺栓，螺栓尺寸暂定为IOmrn,具体尺寸根据仪器基座丝口尺寸决定，同时将强制对中螺栓顶部加工成半球形，并刻十字丝，在墩的中间增加加强钢筋。具体形式如下：5.1.2 水平位移监测方法本次水平位移监测采用极坐标法，观测条件和精度满足下表要求,监测等级
11、平位边长(m)角度中误差(”)边长中误差(”)导线全长相对闭合差二级2002.02.01:450005.1.3 技术要求(1)在监测前期，应按照监测精度要求对基准点、工作基点、变形点独立测量2次数据，取其中数作为初始值。(2)在每次监测前，应利用基准点对工作基点进行复测，重新确定基准点的基准值。(3)位移监测作业要求水平角方向观测法作业要求仪器级别两次照准目标读数差半测回归零差一测回2C互差同一方向各测回互差DJO52353电磁波测距作业要求仪器级别每边测回数一测回读数间较差单程测回间较差气象数据测定最小读数往返或时间段间较差往返温度气压1+1ppm44Imm1.4mm0.1OJmmHg2(a
12、+bD10-6)注：监测边长按二测回测定5.3测斜监测5.3.1监测点的埋设首先在设计位置上钻孔，孔径略大于测斜管外径，一般测斜管是外径76,钻孔内径IlO的孔比较合适，孔深一般要求低于基坑深度Im比较合适。然后将在地面连接好的测斜管放入钻孔内，测斜管与钻孔之间的空隙回填细砂或水泥与膨润土拌合的灰浆，埋设就位的测斜管必须保证有一对凹槽与基坑边缘垂直。测斜管埋设时注意的问题：测斜管的上下管间应对接良好，无缝隙，接头处牢固固定、密封。测斜管安放就位后，调正方向，使管内的一对测斜槽垂直于测量面。调正后盖上顶盖，保持测斜管内干净，通畅、平直，管顶高出地面约10-50cmo进行钻孔和测斜管之间的回填，宜
13、选用中粗砂缓慢进行，注意采取措施避免塞孔使填料无法下降形成空洞，回填过程中通常灌水，间隔一段时间后检查，发现回填料有下沉时，继续回填。为确保测斜管与桩体、墙体、土体同步变形。埋设时间应在基坑开挖或降水之前,并至少提前两周完成。做好清晰的标示和可能的保护措施，保护措施一般是用砖砌一个保护墩。5.3.2测斜监测方法(1)量测方法测斜观测分正测和反测，观测时先进行正测(每个测斜仪的导轮架上都标有一个正方向)，再进行反测，每0.5m读数一次。测斜仪探头放入测斜管底应等候5分钟，以便探头适应管内水温，观测时应注意仪器探头和电缆线的密封性，以防探头数据传输部分进水。测斜观测时每0.5m标记一定要卡在拉线上
14、的相同位置，每次读数一定要等候电压值稳定才能读数，确保读数准确性。5.4.1监测点的布设地下水位监测目的在于检验基坑止水帷幕的实际效果，以避免基坑施工对相邻环境的不利影响。所以测孔要设置在止水帷幕以外，具体位置按照设计要求布设。水位管一般采用PVC工程塑料制成，包括主管和连接管。连接管套于两节主管接头处，起连接固定作用。主管一般有2m和4m两种长度，且分有孔和无孔两种。有孔主管上面打有四排7mm的孔，使水顺利进入管内；管外包有土工布，起过滤作用。根据地下水位情况调节打孔主管的长度。水位管埋设时，先使用直径130mm的钻头沿铅直方向钻进，钻孔达到设计深度后停钻，及时将钻孔清洗干净，再按照沉砂管、
15、过滤器、井管的位置顺序依次下入，管口高出地面0.5m左右。然后用砾石回填，并及时采用清水进行洗井。测管高出地面约IOomm,上面加盖，不让雨水进入。在管的四周用砖砌起，以防损坏。5.4.2水位观测方法地下水位观测采用电测水位仪，观测精度为Imm,其工作原理如图所示。水为导体，当测头接触到地下水时，报警器发出报警信号，此时读取与测头连接的标尺刻度，读数为水位与固定测点的垂直距离，在通过固定测点的标高与地面的相对位置换算成从地面算起的水位埋深及水位标高。以此测试围护结构施工及土方开挖过程中地下水位的变化。电测水位仪工作原理水位管应在基坑开始降水前至少一周埋设，并连续观测水位作为地下水位的初始值。从水准基点出发，采用水准测量水位观测孔管顶端标高。通过对建(构)筑物的裂缝调查，对主要的或变化大的裂缝应进行观测，并进行现状摄影及形状描述，建立建
