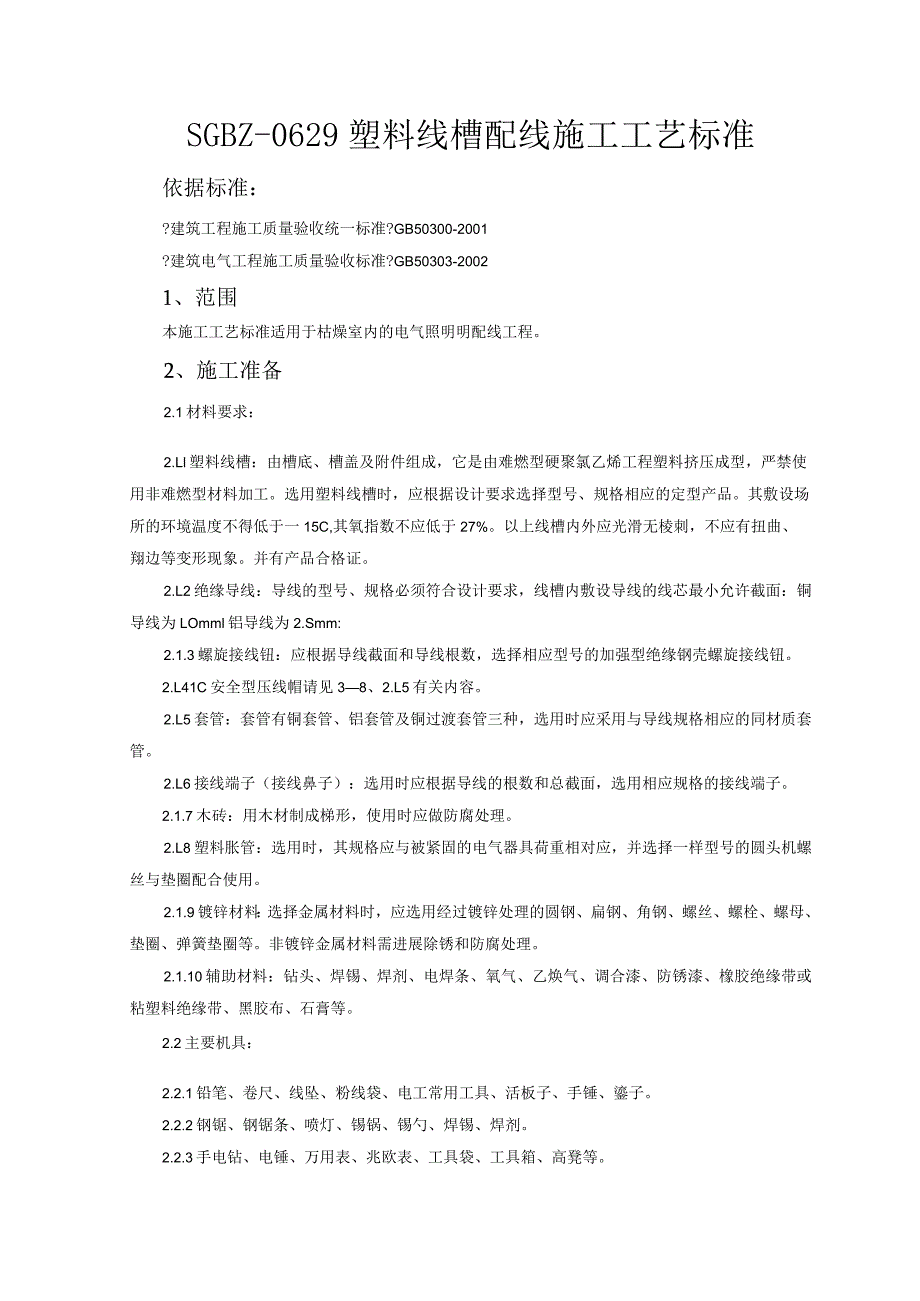

塑料线槽配线施工工艺的设计设计标准.docx_第1页
第1页 / 共5页

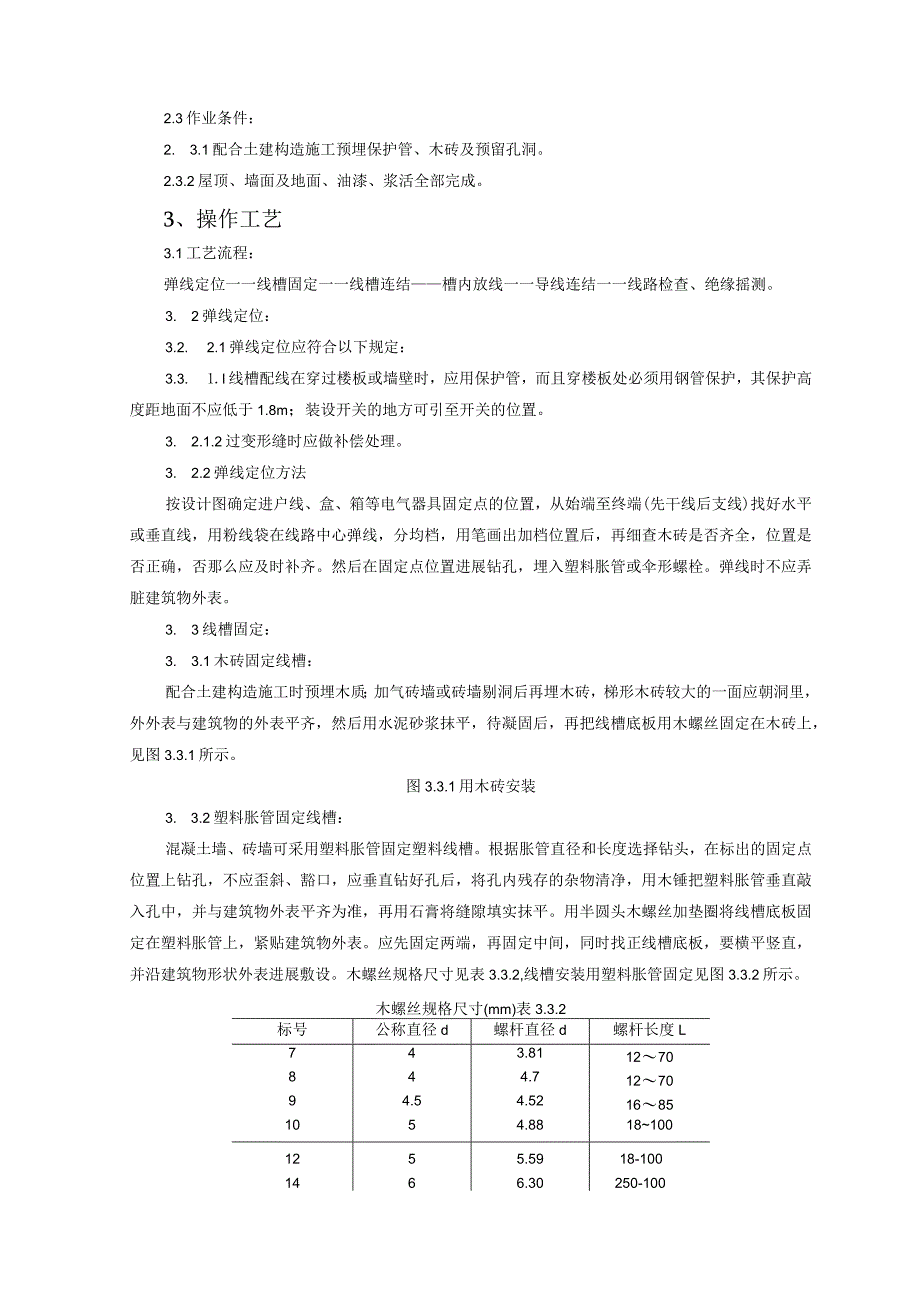

塑料线槽配线施工工艺的设计设计标准.docx_第2页
第2页 / 共5页

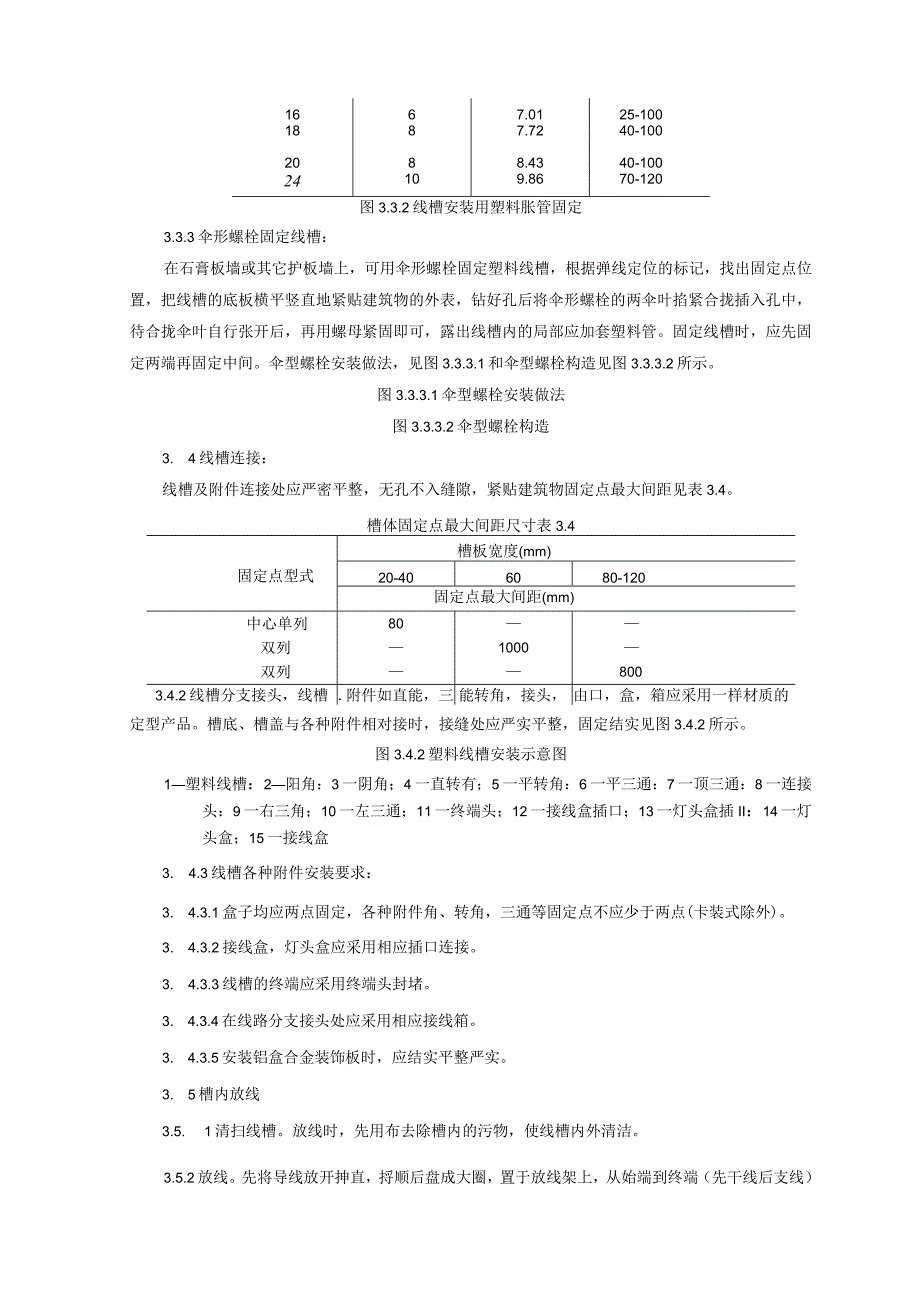

塑料线槽配线施工工艺的设计设计标准.docx_第3页
第3页 / 共5页
塑料线槽配线施工工艺的设计设计标准.docx_第4页
第4页 / 共5页
塑料线槽配线施工工艺的设计设计标准.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《塑料线槽配线施工工艺的设计设计标准.docx》由会员分享,可在线阅读,更多相关《塑料线槽配线施工工艺的设计设计标准.docx(5页珍藏版)》请在第壹文秘上搜索。

1、SGBZ-0629塑料线槽配线施工工艺标准依据标准:?建筑工程施工质量验收统一标准?GB50300-2001?建筑电气工程施工质量验收标准?GB50303-20021、范围本施工工艺标准适用于枯燥室内的电气照明明配线工程。2、施工准备2.1材料要求:2.Ll塑料线槽:由槽底、槽盖及附件组成,它是由难燃型硬聚氯乙烯工程塑料挤压成型,严禁使用非难燃型材料加工。选用塑料线槽时,应根据设计要求选择型号、规格相应的定型产品。其敷设场所的环境温度不得低于一15C,其氧指数不应低于27%。以上线槽内外应光滑无棱刺,不应有扭曲、翔边等变形现象。并有产品合格证。2.L2绝缘导线:导线的型号、规格必须符合设计要求

2、,线槽内敷设导线的线芯最小允许截面:铜导线为LOmml铝导线为2.Smm:2.1.3螺旋接线钮:应根据导线截面和导线根数,选择相应型号的加强型绝缘钢壳螺旋接线钮。2.L41C安全型压线帽请见38、2.L5有关内容。2.L5套管:套管有铜套管、铝套管及铜过渡套管三种,选用时应采用与导线规格相应的同材质套管。2.L6接线端子(接线鼻子):选用时应根据导线的根数和总截面,选用相应规格的接线端子。2.1.7木砖:用木材制成梯形,使用时应做防腐处理。2.L8塑料胀管:选用时,其规格应与被紧固的电气器具荷重相对应,并选择一样型号的圆头机螺丝与垫圈配合使用。2.1.9镀锌材料:选择金属材料时,应选用经过镀锌

3、处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。非镀锌金属材料需进展除锈和防腐处理。2.1.10辅助材料:钻头、焊锡、焊剂、电焊条、氧气、乙焕气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。2.2主要机具:2.2.1铅笔、卷尺、线坠、粉线袋、电工常用工具、活板子、手锤、鎏子。2.2.2钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。2.2.3手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等。2.3作业条件:2. 3.1配合土建构造施工预埋保护管、木砖及预留孔洞。2.3.2屋顶、墙面及地面、油漆、浆活全部完成。3、操作工艺3.1工艺流程:弹线定位一一线槽固定一一线槽连结

4、槽内放线一一导线连结一一线路检查、绝缘摇测。3. 2弹线定位:3.2. 2.1弹线定位应符合以下规定:3.3. 1.l线槽配线在穿过楼板或墙壁时,应用保护管,而且穿楼板处必须用钢管保护,其保护高度距地面不应低于1.8m;装设开关的地方可引至开关的位置。3. 2.1.2过变形缝时应做补偿处理。3. 2.2弹线定位方法按设计图确定进户线、盒、箱等电气器具固定点的位置,从始端至终端(先干线后支线)找好水平或垂直线,用粉线袋在线路中心弹线,分均档,用笔画出加档位置后,再细查木砖是否齐全,位置是否正确,否那么应及时补齐。然后在固定点位置进展钻孔,埋入塑料胀管或伞形螺栓。弹线时不应弄脏建筑物外表。3. 3

5、线槽固定:3. 3.1木砖固定线槽:配合土建构造施工时预埋木质;加气砖墙或砖墙剔洞后再埋木砖,梯形木砖较大的一面应朝洞里,外外表与建筑物的外表平齐,然后用水泥砂浆抹平,待凝固后,再把线槽底板用木螺丝固定在木砖上,见图3.3.1所示。图3.3.1用木砖安装3. 3.2塑料胀管固定线槽:混凝土墙、砖墙可采用塑料胀管固定塑料线槽。根据胀管直径和长度选择钻头,在标出的固定点位置上钻孔,不应歪斜、豁口,应垂直钻好孔后,将孔内残存的杂物清净,用木锤把塑料胀管垂直敲入孔中,并与建筑物外表平齐为准,再用石膏将缝隙填实抹平。用半圆头木螺丝加垫圈将线槽底板固定在塑料胀管上,紧贴建筑物外表。应先固定两端,再固定中间

6、,同时找正线槽底板,要横平竖直,并沿建筑物形状外表进展敷设。木螺丝规格尺寸见表3.3.2,线槽安装用塑料胀管固定见图3.3.2所示。木螺丝规格尺寸(mm)表3.3.2标号公称直径d螺杆直径d螺杆长度L743.811270844.7127094.54.5216851054.88181001255.5918-1001466.30250-1001667.0125-1001887.7240-1002088.4340-10024109.8670-120图3.3.2线槽安装用塑料胀管固定3.3.3伞形螺栓固定线槽:在石膏板墙或其它护板墙上,可用伞形螺栓固定塑料线槽,根据弹线定位的标记,找出固定点位置,把线

7、槽的底板横平竖直地紧贴建筑物的外表,钻好孔后将伞形螺栓的两伞叶掐紧合拢插入孔中,待合拢伞叶自行张开后,再用螺母紧固即可,露出线槽内的局部应加套塑料管。固定线槽时,应先固定两端再固定中间。伞型螺栓安装做法,见图3.3.3.1和伞型螺栓构造见图3.3.3.2所示。图3.3.3.1伞型螺栓安装做法图3.3.3.2伞型螺栓构造3. 4线槽连接:线槽及附件连接处应严密平整,无孔不入缝隙,紧贴建筑物固定点最大间距见表3.4。槽体固定点最大间距尺寸表3.4固定点型式槽板宽度(mm)20-406080-120固定点最大间距(mm)中心单列80双列1000双列8003.4.2线槽分支接头,线槽.附件如直能,三能

8、转角,接头,由口,盒,箱应采用一样材质的定型产品。槽底、槽盖与各种附件相对接时,接缝处应严实平整,固定结实见图3.4.2所示。图3.4.2塑料线槽安装示意图1塑料线槽:2阳角:3一阴角;4一直转有;5一平转角:6一平三通:7一顶三通:8一连接头:9一右三角;10一左三通;11一终端头;12一接线盒插口;13一灯头盒插II:14一灯头盒;15一接线盒3. 4.3线槽各种附件安装要求:3. 4.3.1盒子均应两点固定,各种附件角、转角,三通等固定点不应少于两点(卡装式除外)。3. 4.3.2接线盒,灯头盒应采用相应插口连接。3. 4.3.3线槽的终端应采用终端头封堵。3. 4.3.4在线路分支接头

9、处应采用相应接线箱。3. 4.3.5安装铝盒合金装饰板时,应结实平整严实。3. 5槽内放线3.5. 1清扫线槽。放线时,先用布去除槽内的污物,使线槽内外清洁。3.5.2放线。先将导线放开抻直,捋顺后盘成大圈,置于放线架上,从始端到终端(先干线后支线)边放边整理,导线应顺直,不得有挤压、背扣、扭线和受损等现象。绑扎导线时应采用尼龙绑扎带,不允许采用金属丝进展绑扎。在接线盒处的导线预留长度不应超过150mm。线槽内不允许出现接头,导线接头应放在接线盒内;从室外引进室内的导线在进展入墙内一段用橡胶绝缘导线。同时穿墙保护管的外侧应有防水措施。3.6导线连接:导线连接应使连接处的接触电阻值最小,机械强度

10、不降低,并恢复其原有的绝缘强度。连接时,应正确区分相线、中性线、保护地线。可采用绝缘导线的颜色区分,或使用仪表测试对号,检查正确方可连接。导线连接。3.7线路检查绝缘摇测。4、质量标准4.1主控工程4 .1.1槽板内电线无接头,电线连接设在器具处;槽板与各种器具连接时,电线应留有余量,器具底座应压住槽板端部。5 .1.2槽板敷设应紧贴建筑物外表,且横平竖直、固定可靠,严禁用木楔固定:木槽板应经阻燃处理,塑料槽板外表应有阻燃标识。4. 2一般工程4. 2.1木槽板无劈裂,塑料槽板无扭曲变形。槽板底板固定点间距应小于50Onlnl2槽板盖板固定点间距应小于30Onlnl2底板距终端50mm和盖板距

11、终端30mm处应固定。5. 2.2槽板的底板接口与盖板接口应错开20un,盖板在直线段和90转角处应成45斜口对接,T形分支处应成三角叉接,盖板应无翘角,接口应严密整齐。6. 2.3槽板穿过梁、墙和楼板处应有保护套管,跨越建筑物变形缝处槽板应设补偿装置,且与槽板结合严密。5、成品保护6.1 安装塑料线槽配线时,应注意保持墙面整洁。7. 2接、焊、包完成后,盒盖、槽盖应全部盖严实平整,不允许有导线外露现象。5. 3塑料线槽配线完成后,不得再次喷浆、刷油,以防止导线和电气器具被污染。6、应注意的质量问题5.1 线槽内有灰尘和杂物,配线前应先将线槽内的灰尘和杂物清净。6. 2线槽底板松动和有翘边现象

12、,胀管或木砖固定不牢、螺丝未拧紧;槽板木般的质量有问题。固定底板时,应先将木砖或胀管固定牢,再将固定螺丝拧紧。线槽应选用合格产品。7. 3线槽盖板接口不严,缝隙过大并有错台。操作时应仔细地将盖板接口对好,防止有错台。6.4线槽内的导线放置杂乱,配线时,应将导线理顺,绑扎成束。6. 5不同电压等级的电路放置在同一线槽内。操作时应按照图纸及标准要求将不同电压等级的线路分开敷设。同一电压等级的导线可放在同一线槽内。7. 6线槽内导线截面和根数超出线槽的允许规定。应按要求配线。6. 7接、焊、包不符合要求。应按要求及时改正。7、质量记录6.1 绝缘导线与塑料线槽产品出厂合格证。7. 2塑料线槽配线工程

13、安装预检、自检、互检记录。7. 3设计变更洽商记录,竣工图。7.4塑料线槽配线分项工程质量检验评定记录。(借用槽板配线表)8. 5电气绝缘电阻记录。8、安全环保措施8.1安装照明线路时,不得直接在板条天棚或隔声板上行走或堆放材料;因作业需要行走时,必须在大楞上铺设脚手板;天棚内照明应采用36V低压电源。8. 2在脚手架上作业,脚手板必须满铺,不得有空隙和探头板。使用的料具,应放人工具袋随身携带,不得投掷。8. 3在平台、楼板上用人力弯管器煨弯时,应背向楼心,操作时面部要避开。大管径管子灌沙煨管时,必须将沙子用火烘干后灌人。用机械敲打时,下面不得站人,人工敲打上下要错开,管子加热时,管口前不得有人停留。8. 4管子穿带线时,不得对管口呼唤、吹气,防止带线弹出。二人穿线,应配合协调,一呼一应。高处穿线,不得用力过猛。8. 5钢索吊管敷设,在断钢索及卡固时,应预防钢索头扎伤。绷紧钢索应用力适度,防止花篮螺栓折断。9. 6使用套管机、电砂轮、台钻、手电钻时,应保证绝缘良好,并有可靠的接零接地。漏电保护装置灵敏有效。
