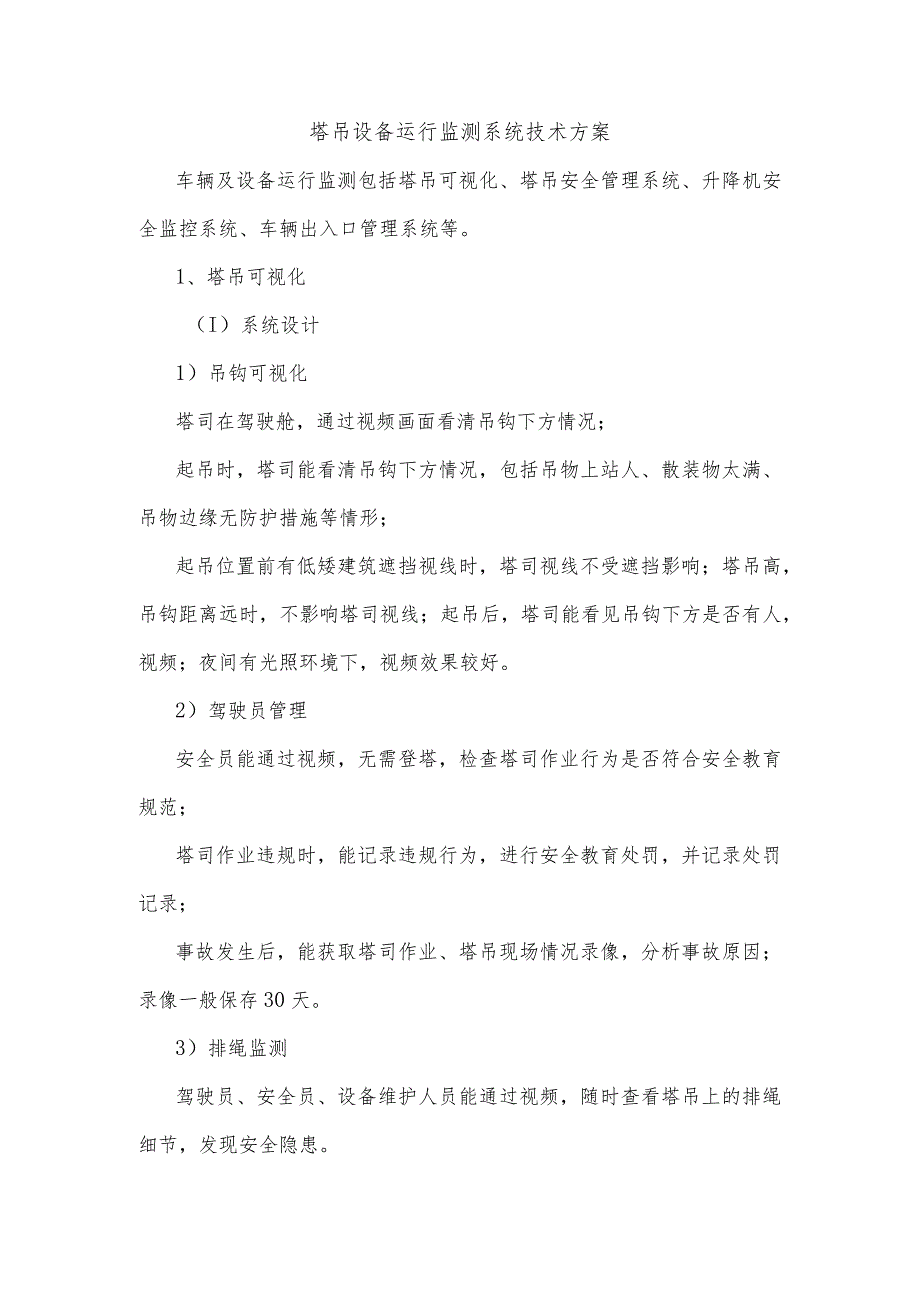

1、塔吊设备运行监测系统技术方案车辆及设备运行监测包括塔吊可视化、塔吊安全管理系统、升降机安全监控系统、车辆出入口管理系统等。1、塔吊可视化（I）系统设计1）吊钩可视化塔司在驾驶舱，通过视频画面看清吊钩下方情况；起吊时，塔司能看清吊钩下方情况，包括吊物上站人、散装物太满、吊物边缘无防护措施等情形；起吊位置前有低矮建筑遮挡视线时，塔司视线不受遮挡影响；塔吊高，吊钩距离远时，不影响塔司视线；起吊后，塔司能看见吊钩下方是否有人，视频；夜间有光照环境下，视频效果较好。2）驾驶员管理安全员能通过视频，无需登塔，检查塔司作业行为是否符合安全教育规范；塔司作业违规时，能记录违规行为，进行安全教育处罚，并记录处罚

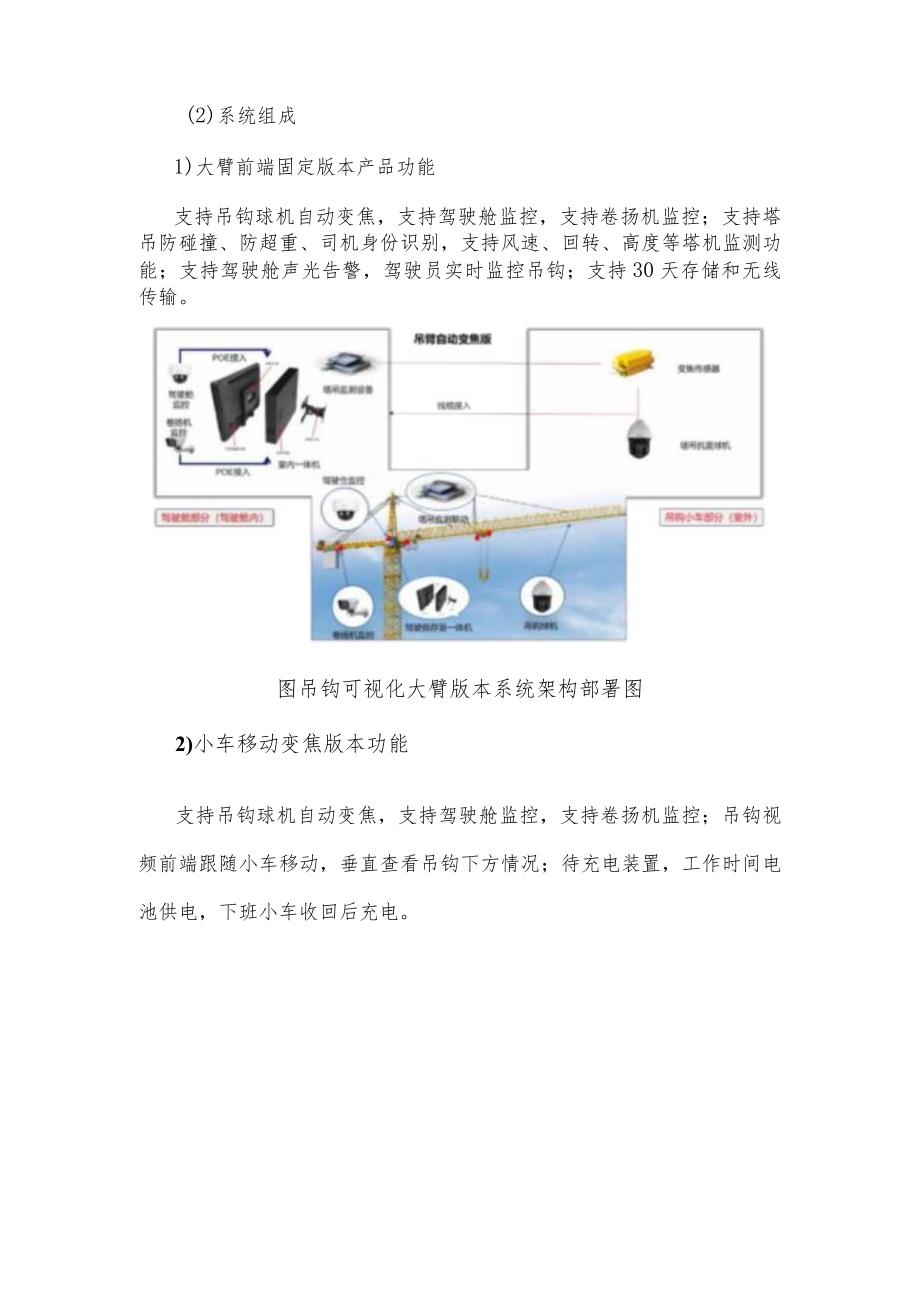

2、记录；事故发生后，能获取塔司作业、塔吊现场情况录像，分析事故原因；录像一般保存30天。3）排绳监测驾驶员、安全员、设备维护人员能通过视频，随时查看塔吊上的排绳细节，发现安全隐患。(2)系统组成1)大臂前端固定版本产品功能支持吊钩球机自动变焦，支持驾驶舱监控，支持卷扬机监控；支持塔吊防碰撞、防超重、司机身份识别，支持风速、回转、高度等塔机监测功能；支持驾驶舱声光告警，驾驶员实时监控吊钩；支持30天存储和无线传输。图吊钩可视化大臂版本系统架构部署图2)小车移动变焦版本功能支持吊钩球机自动变焦，支持驾驶舱监控，支持卷扬机监控；吊钩视频前端跟随小车移动，垂直查看吊钩下方情况；待充电装置，工作时间电池供

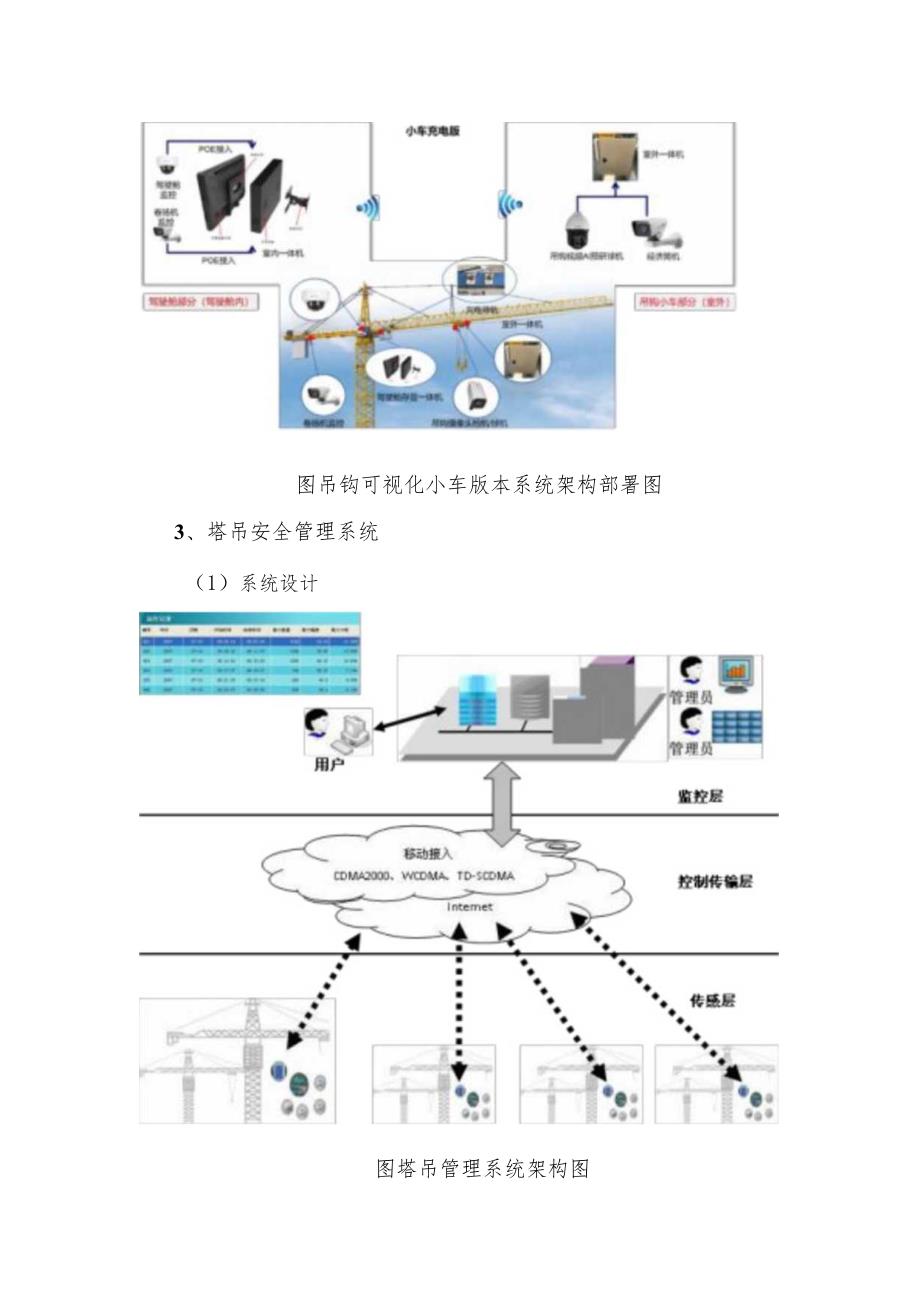

3、电，下班小车收回后充电。图吊钩可视化小车版本系统架构部署图3、塔吊安全管理系统（1）系统设计图塔吊管理系统架构图在塔式起重机安全监控管理系统中，通过高精度传感器采集塔机的风速、载荷、回转、幅度和高度信息，控制器根据实时采集的信息做出安全报警和规避危险的措施，同时把相关的安全信息发送给服务器，塔机的监管部门可通过客户端查看到网络中每个塔机的运行情况。在群塔的解决方案中，塔机与塔机之间采用WSN进行实时通信，从而在单塔的解决方案的基础上，能够得到塔机之间的位置信息，解决群塔间相互碰撞的问题。(2)系统组成塔式起重机安全监控管理系统，基于传感器技术、嵌入式技术、数据采集技术、数据融合处理、无线传感网
4、络与远程数据通信技术，高效率地完整实现建筑塔机单机运行和群塔干涉作业防碰撞的实时监控与声光预警报警功能，并在报警的同时自动中止塔机危险动作。实现了开放式的实时监控，在对塔机实现现场安全监控、运行记录和声光报警的同时，通过远程高速无线数据传输，将塔机运行工况安全数据和预警报警信息实时发送到GIS可视化监控平台，并能在报警时自动触发手机短信向相关人员报警，从而实现实时动态的远程监控、远程报警和远程告知，使得塔机安全监控成为开放的实时动态监控。从技术手段上保障了对塔机使用过程和行为的及时监管，切实防范、管控设备运行过程中的危险因素和安全隐患，有效地防范和减少了塔机安全生产事故发生。4、升降机安全监控
5、系统(1)系统概述“施工升降机安全监控系统”外观设计加入了工业设计的理念，美观实用，实现了防水防碰撞，防水防尘等级达IP65,恶劣条件下可靠稳定运行。采用液晶屏和主控箱分立的模式，使得安装更加灵活方便，环境适应性更强。外部接口一律采用工业航空插头接口，确保设备和传感器在工地恶劣环境下能够稳定可靠持续运行。（2）产品功能1）产实时监测数据显示施工升降机安全监控系统具有实时数据显示功能。采集到的施工升降机工作数据能够实时显示在液晶屏面板上，使司机能够及时了解施工升降机的工作状态，在紧急情况下采取相应措施。2）运行状态检测预警报警当施工升降机的运行安全指标，即维保管理、加节操作、防坠器检查、驾驶权限
6、、进出料门状态及升降运动状态等接近或超出设定好的预警设定值时，将及时发出声光报警信号提醒施工升降机司机。当升降机载入人员时，升降机人数检测相机发生超员报警时，将屏幕弹出人数提示，司机确认后，方可启动升降机。3）自动锁车升降机安全监控管理系统采用专人专岗的人脸识别技术管理升降机的操作者和维保加节人员。司机需要得到合法的授权，通过登记的人脸比对技术才可开行升降机。该系统对每次升降机的操作和司机登记在案。4）维保加节监管维保和加节人员需要安全员配合操作下，完成相关的维保加节作业，将安全员、维保人员和加节人员统一纳入到监管平台中。排除了目前工地人员随意开行升降机、维保和加节随意进行而带来的安全隐患。该系统对每次维保和加节登记在案。5）黑匣子功能设备自身和远程平台都能记录超过16000条工作循环数据，且数据安全可靠无法修改，可用于维护分析及事故发生后的原因追溯。6）监控管理平台液晶触摸屏和人脸识别机能够快速地设定和识别司机及安全员的合法操作权限，通过无线网络传输人脸图像和相关数据，配合WEB平台实现远程监控施工升降机的安全监督和管理功能，帮助相关监管部门建立有效的现场和远程端对端的监控管理数据平台。
