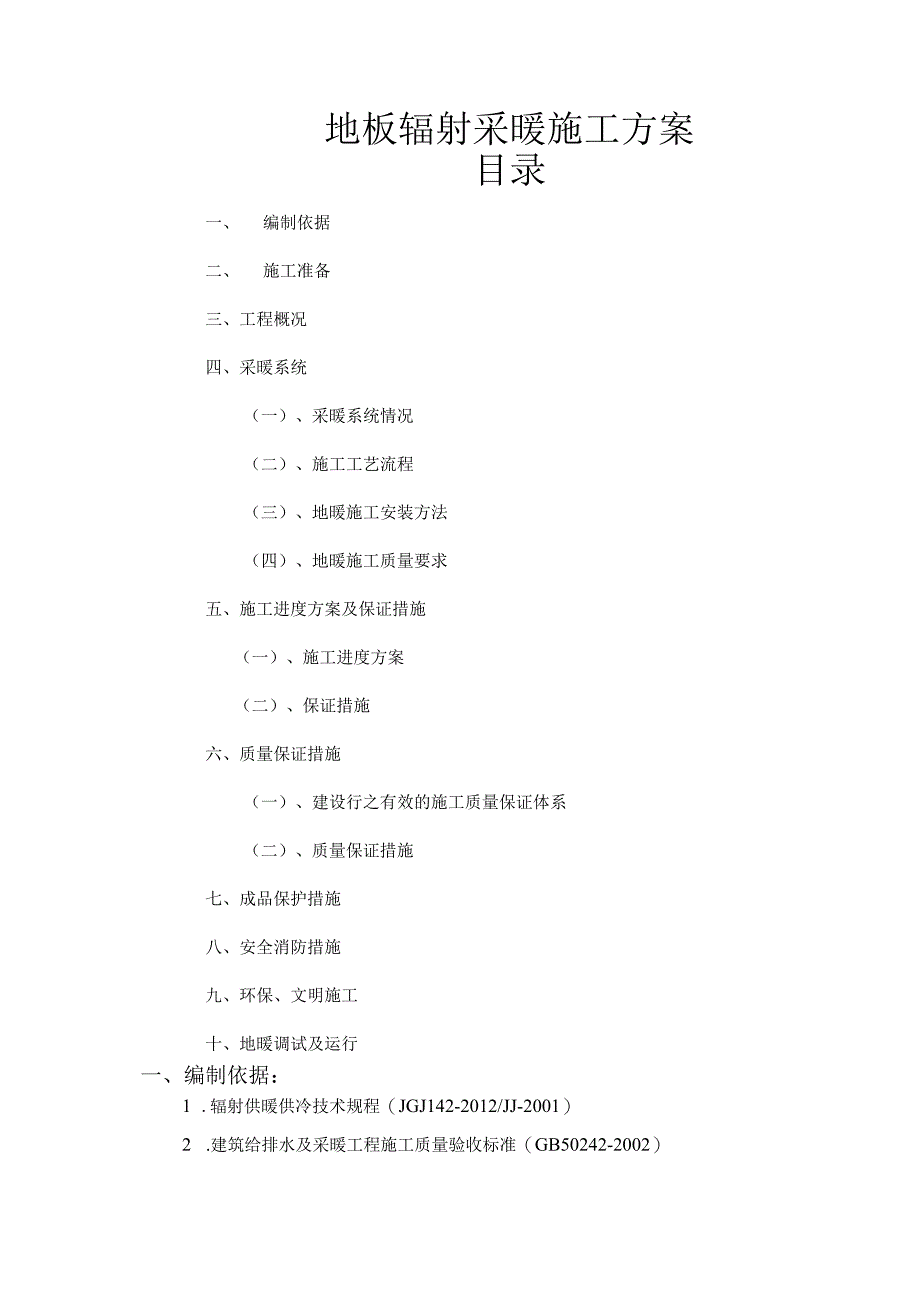

1、地板辐射采暖施工方案目录一、 编制依据二、 施工准备三、工程概况四、采暖系统（一）、采暖系统情况（二）、施工工艺流程（三）、地暖施工安装方法（四）、地暖施工质量要求五、施工进度方案及保证措施（一）、施工进度方案（二）、保证措施六、质量保证措施（一）、建设行之有效的施工质量保证体系（二）、质量保证措施七、成品保护措施八、安全消防措施九、环保、文明施工十、地暖调试及运行一、编制依据：1 .辐射供暖供冷技术规程（JGJ142-2012/JJ-2001）2 .建筑给排水及采暖工程施工质量验收标准（GB50242-2002）3 .建筑安装工程质量检验评定统一标准（GB50300-2001）4 .建筑安装

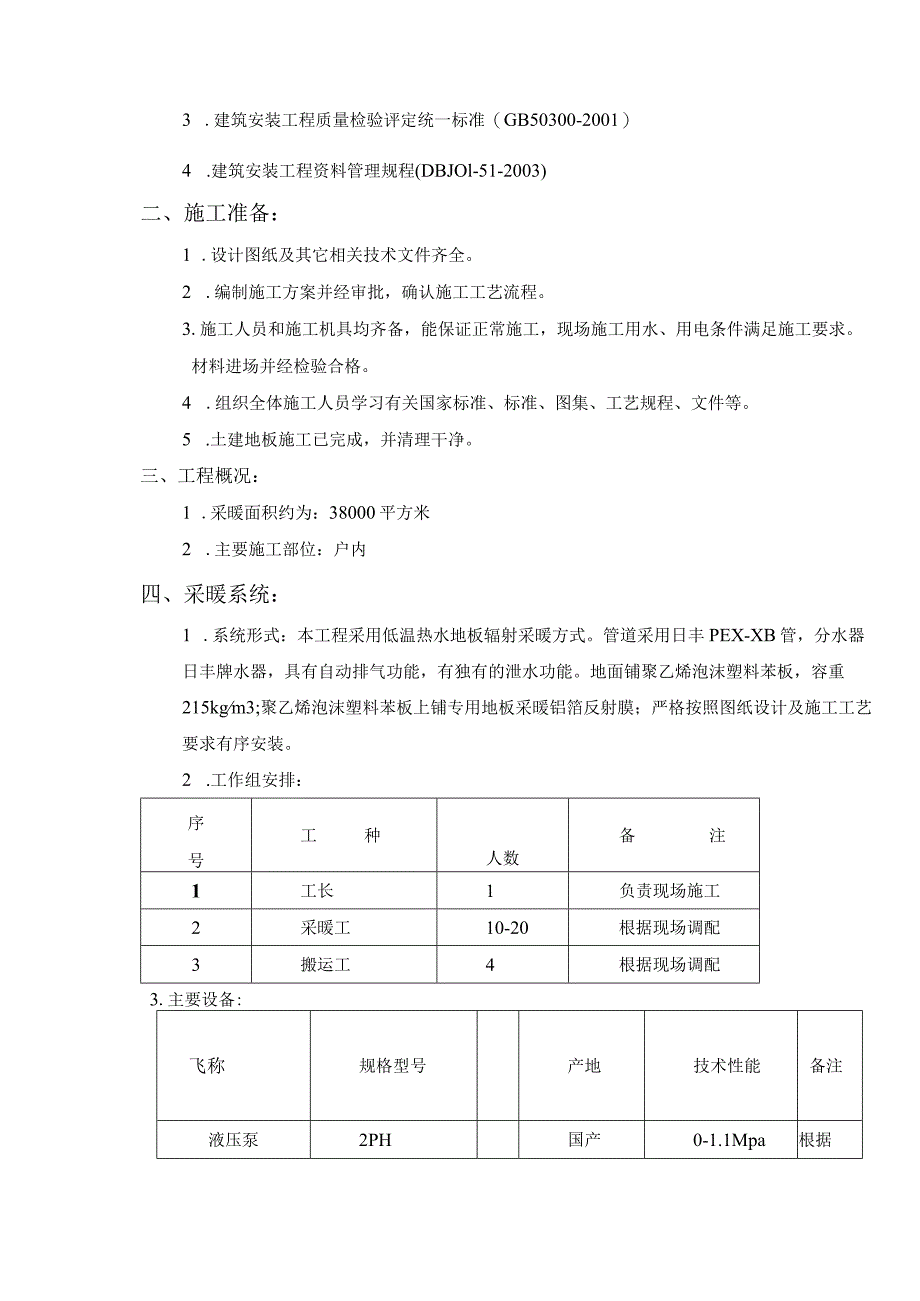

2、工程资料管理规程(DBJOl-51-2003)二、施工准备：1 .设计图纸及其它相关技术文件齐全。2 .编制施工方案并经审批，确认施工工艺流程。3 .施工人员和施工机具均齐备，能保证正常施工，现场施工用水、用电条件满足施工要求。材料进场并经检验合格。4 .组织全体施工人员学习有关国家标准、标准、图集、工艺规程、文件等。5 .土建地板施工已完成，并清理干净。三、工程概况：1 .采暖面积约为：38000平方米2 .主要施工部位：户内四、采暖系统：1 .系统形式：本工程采用低温热水地板辐射采暖方式。管道采用日丰PEX-XB管，分水器日丰牌水器，具有自动排气功能，有独有的泄水功能。地面铺聚乙烯泡沫塑料

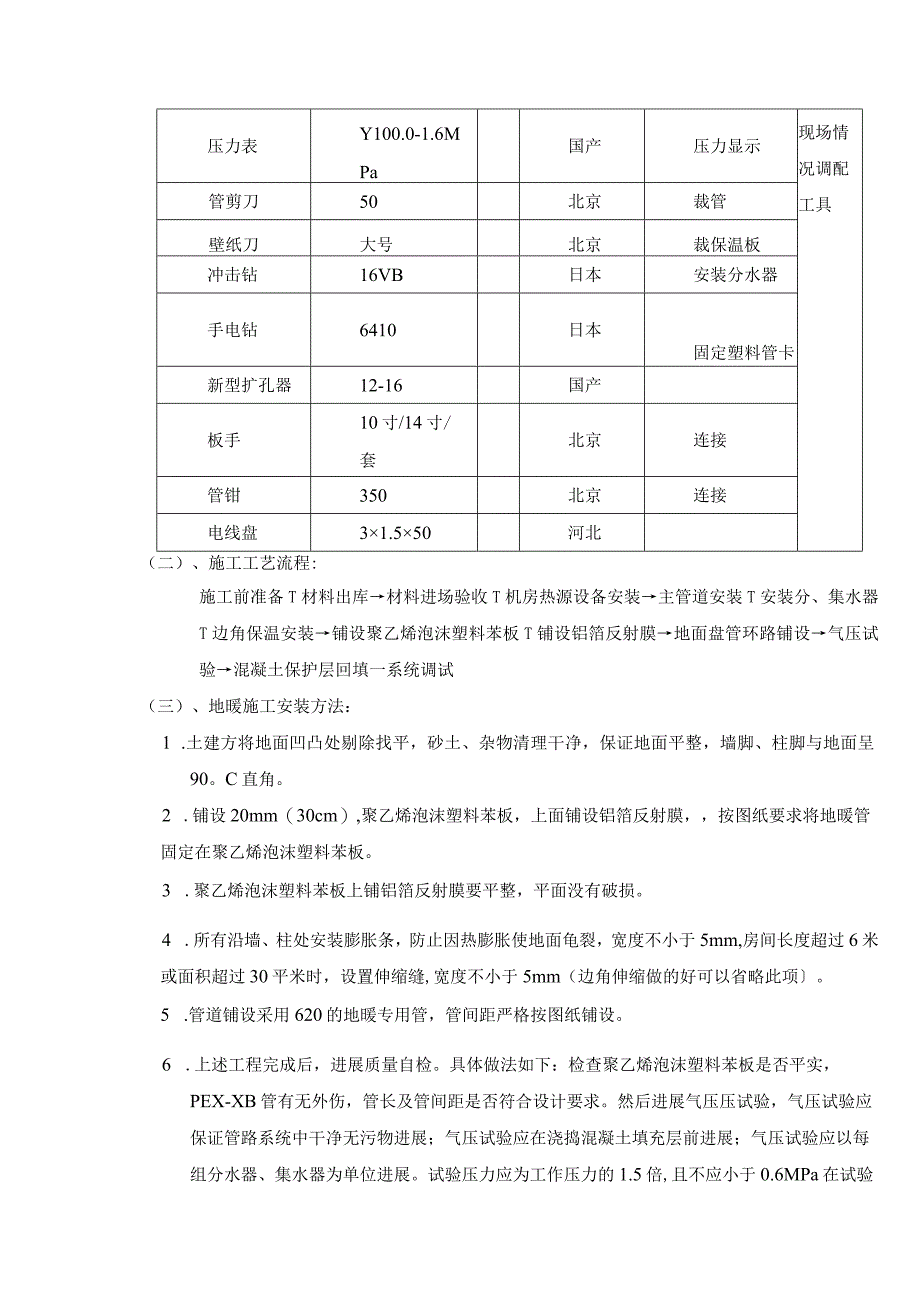

3、苯板，容重215kgm3;聚乙烯泡沫塑料苯板上铺专用地板采暖铝箔反射膜；严格按照图纸设计及施工工艺要求有序安装。2 .工作组安排：序号工种人数备注1工长1负责现场施工2采暖工10-20根据现场调配3搬运工4根据现场调配3.主要设备:飞称规格型号产地技术性能备注液压泵2PH国产0-1.1Mpa根据压力表Y100.0-1.6MPa国产压力显示现场情况调配工具管剪刀50北京裁管壁纸刀大号北京裁保温板冲击钻16VB日本安装分水器手电钻6410日本固定塑料管卡新型扩孔器12-16国产板手10寸/14寸/套北京连接管钳350北京连接电线盘31.550河北（二）、施工工艺流程:施工前准备T材料出库材料进场验
4、收T机房热源设备安装主管道安装T安装分、集水器T边角保温安装铺设聚乙烯泡沫塑料苯板T铺设铝箔反射膜地面盘管环路铺设气压试验混凝土保护层回填一系统调试（三）、地暖施工安装方法：1 .土建方将地面凹凸处剔除找平，砂土、杂物清理干净，保证地面平整，墙脚、柱脚与地面呈90。C直角。2 .铺设20mm（30cm）,聚乙烯泡沫塑料苯板，上面铺设铝箔反射膜，按图纸要求将地暖管固定在聚乙烯泡沫塑料苯板。3 .聚乙烯泡沫塑料苯板上铺铝箔反射膜要平整，平面没有破损。4 .所有沿墙、柱处安装膨胀条，防止因热膨胀使地面龟裂，宽度不小于5mm,房间长度超过6米或面积超过30平米时，设置伸缩缝,宽度不小于5mm（边角伸缩
5、做的好可以省略此项。5 .管道铺设采用620的地暖专用管，管间距严格按图纸铺设。6 .上述工程完成后，进展质量自检。具体做法如下：检查聚乙烯泡沫塑料苯板是否平实，PEX-XB管有无外伤，管长及管间距是否符合设计要求。然后进展气压压试验，气压试验应保证管路系统中干净无污物进展；气压试验应在浇捣混凝土填充层前进展；气压试验应以每组分水器、集水器为单位进展。试验压力应为工作压力的1.5倍,且不应小于0.6MPa在试验压力下，稳压Ih,其压力降不应大于0.05Mpa气压试验宜采用气泵缓慢升压，升压过程中应随时观察与检查。7 .各方验收合格后，应在保压状态下回填豆石混凝土。1五）、地暖施工质量要求：1聚
6、乙烯泡沫塑料苯板与铝箔反射膜粘合要严密结实，平面不应有破损。2 .聚乙烯泡沫塑料苯板铺设要平整，搭接要严密。3 .每盘地暖管使用前，应保证无漏点。4 .按设计图纸要求铺设管材，同一管路应保持水平。5 .管路弯曲半径不宜小于6倍管外径，且填充层内加热管不应有接头。6 .填充豆石碎前，应对地暖系统进展试压，实验压力不能低于0.6Mpa0试压合格后，填充C15豆石混凝土。混凝土要求使用豆石并且粒径不大于15mmO7 .填充层在浇注和养护过程中，地暖系统内应始终保持不小于0.4MPa的压力，其厚度不小于30mm,养护周期不少于48小时。8 .严禁地暖装设作业与其它施工作业同时穿插进展，严禁填充层在浇注
7、和养护过程中进入踩踏，严禁在地暖在面上运行重荷载或放置高温物体。五、施工进度方案及保证措施：（一）、施工进度方案：随总包方工程进度（二）、保证措施：1.材料、设备进场保证：现场管理人员施工进度方窠和施工图纸编制详尽的材料进场方案，在施工进程中，现场管理人员根据施工进度方案和施工图纸制定施工中所需材料的方案，在进场后及时作好检验，保证施工用料充足完备，以保证按方案完成工程进度。9 .人员、机具保证：现场管理人员根据进度方案和各阶段工程量制定各工种工人和机具的进场方案，组织施工力量按方案进场施工。并且在施工进程中随时按实际情况调整人员，使施工人力、物力相互匹配，以保证工程进度按方案进六、质量保证措
8、施:（一）、建设行之有效的施工质量保证体系:施工质量针对工程情况精选专业人员配备专人巡查监理专业工程师跟踪监查1.*J所省材料头仃米购检验制度,刘阴不部件、配件实行样命制；对所不材料、部件、配件、设备采购时其性能和参数要符合标准和设计的要求。2 .对进场材料严格把关验收，核对其规格、型号、数量，设计方案相符；做到防潮、防腐、防损坏；设专职人员管理；预制加工的设备应先和厂家进展订货技术交底，进场后进展复检合格前方能使用；进场设备实行开箱验收制度。3 .严格控制工序，认真做好自检，保证隐蔽工程的质量；严格按照施工工艺、操作规程和验收标准施工，制止违章作业。4 .班组设置专职质量检查员，及时认真检查
9、现场施工质量，并将有关情况反响到技术负责人和专业质量检查员；技术负责人和质量检查员要经常进展检查，保证施工质量。5 .现场安排有多年地暖施工经历的工长和施工队伍，做到施工现场负责制，确保指挥灵、管理严、施工快、质量优。七、成品保护措施：1 .进场管材及管件保持出厂包装,存放在通风良好的房间内，不得露天存放,防止阳光直射，远离热源，并防止油污。管材摆放要分项按编号排放整齐，并应防止脚踏、物砸。2 .管道铺设好后及时进展试压，并及时施工垫层，垫层施工时管道确保0.4MPa压力，注意不能踏压管道，不能使用振捣器。3 .豆石混凝土施工时运料小车不得碰撞门口和墙面等处。4 .不得在已做好的地面上堆放杂物
10、。5 .地面养护期间不准上人，其它工种不得进入操作，养护期过后也要注意成品保护。八、安全消防措施：1.加强施工人员的安全意识教育。进入现场的施工人员必须进展安全培训I。施工员做好每天安全交底，并下到达施工班组；班组长每日做好班前安全讲话。3 .进入施工现场必须下平底胶鞋，严禁穿拖鞋进场。现场严禁吸烟。4 .作业人员不得朝下抛扔材料、工具、废弃物等。5 .使用中小型电开工具，必须有可靠的防电保护措施。电线不得随意乱接、乱拉。所有临时电必须现场暂设人员进展操作，其他工种不得私自拆装。6 .随时清理现场，做到活完脚下清，消除安全、消防隐患，营造一个良好的工作环境。7 .现场消防临时设施，任何人不得随
11、意拆卸、移动，以确保火灾发生时消防设施的可靠性。8 .施工现场严禁使用电炉子等易引起火灾的物品。9 .保温材料、粘接剂、清洁剂、防锈漆等易然物品必须单独存放，并且要远离火源、热源、电源，室内严禁明火。九、环保、文明施工：1 .在施工前施工人员必须到现场确定现场条件是否符合发要求。2 .施工人员有义务对设计的不合理现象提出建议。3 .现场作业时必须穿公司的工作服4 .搬运材料时注意轻拿轻放，不得有摔、扔等一些粗暴行为。5 .必须做好与现场的其它工种的各种协调工作，不得与其发生冲突。6 .施工过程中不得破坏现场设施，注意维护好现场的卫生情况，比方地面、墙面。7 .工人每天施工完毕后，必须自觉规拢材料，清理自己的杂物，保持清洁。8 .施工时必须按照图纸设计施工，不得随意更改设计。9 .施工完毕后必须先要做好自检工作，然后通知业主配合现场签字验收。
