地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx

上传人:p** 文档编号:844730 上传时间:2024-03-15 格式:DOCX 页数:10 大小:25.48KB
下载 相关 举报
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第1页
第1页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第2页
第2页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第3页
第3页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第4页
第4页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第5页
第5页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第6页
第6页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第7页
第7页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第8页
第8页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第9页
第9页 / 共10页
地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx》由会员分享,可在线阅读,更多相关《地下室防水施工技术应用研究——以常熟新建工业机器人及工业自动化装备制造项目为例.docx(10页珍藏版)》请在第壹文秘上搜索。

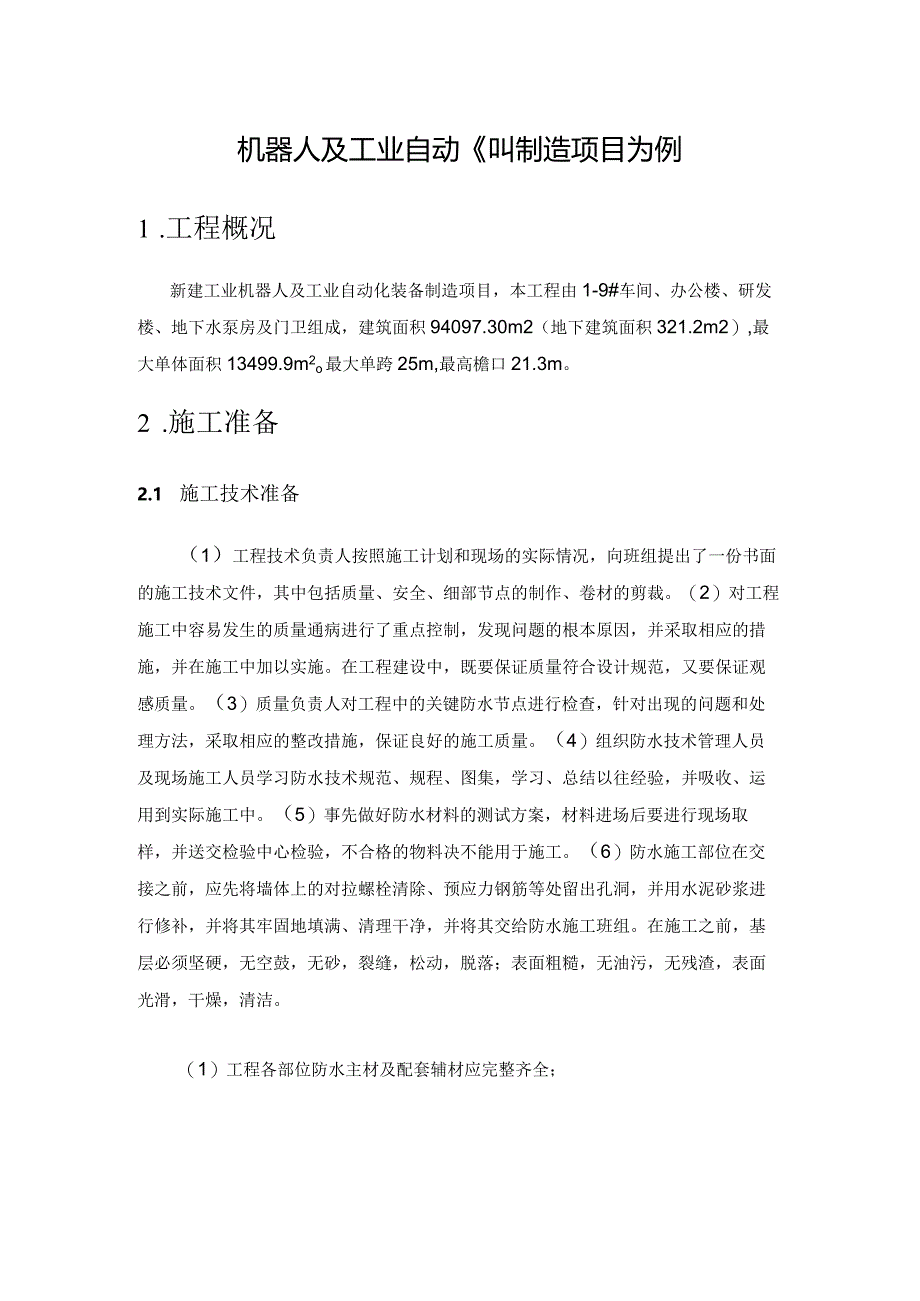

1、机器人及工业自动叫制造项目为例1 .工程概况新建工业机器人及工业自动化装备制造项目,本工程由1-9#车间、办公楼、研发楼、地下水泵房及门卫组成,建筑面积94097.30m2(地下建筑面积321.2m2),最大单体面积13499.9m2o最大单跨25m,最高檐口21.3m。2 .施工准备2.1 施工技术准备(1)工程技术负责人按照施工计划和现场的实际情况,向班组提出了一份书面的施工技术文件,其中包括质量、安全、细部节点的制作、卷材的剪裁。(2)对工程施工中容易发生的质量通病进行了重点控制,发现问题的根本原因,并采取相应的措施,并在施工中加以实施。在工程建设中,既要保证质量符合设计规范,又要保证观

2、感质量。(3)质量负责人对工程中的关键防水节点进行检查,针对出现的问题和处理方法,采取相应的整改措施,保证良好的施工质量。(4)组织防水技术管理人员及现场施工人员学习防水技术规范、规程、图集,学习、总结以往经验,并吸收、运用到实际施工中。(5)事先做好防水材料的测试方案,材料进场后要进行现场取样,并送交检验中心检验,不合格的物料决不能用于施工。(6)防水施工部位在交接之前,应先将墙体上的对拉螺栓清除、预应力钢筋等处留出孔洞,并用水泥砂浆进行修补,并将其牢固地填满、清理干净,并将其交给防水施工班组。在施工之前,基层必须坚硬,无空鼓,无砂,裂缝,松动,脱落;表面粗糙,无油污,无残渣,表面光滑,干燥

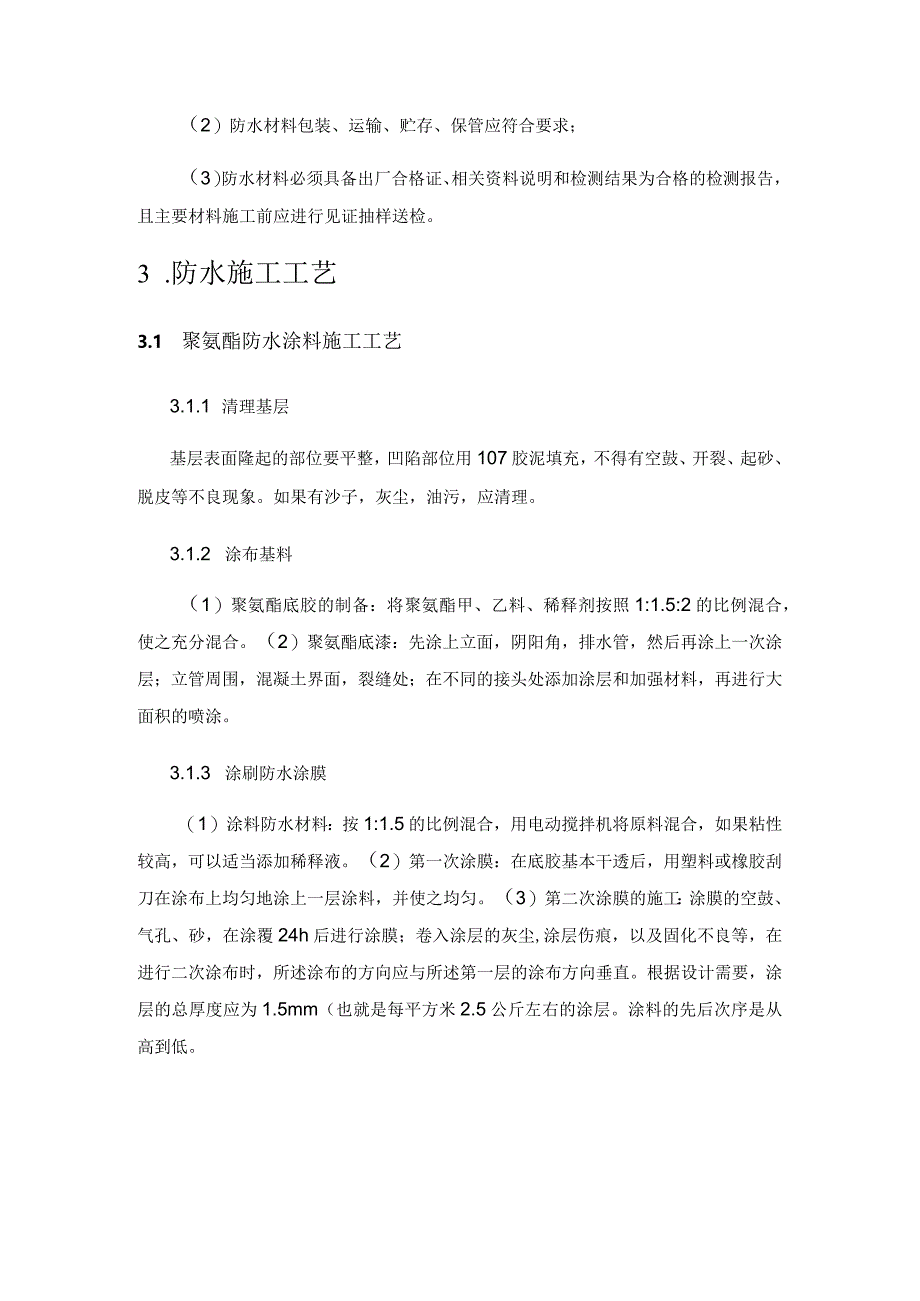

3、,清洁。(1)工程各部位防水主材及配套辅材应完整齐全;(2)防水材料包装、运输、贮存、保管应符合要求;(3)防水材料必须具备出厂合格证、相关资料说明和检测结果为合格的检测报告,且主要材料施工前应进行见证抽样送检。3 .防水施工工艺3.1 聚氨酯防水涂料施工工艺3.1.1 清理基层基层表面隆起的部位要平整,凹陷部位用107胶泥填充,不得有空鼓、开裂、起砂、脱皮等不良现象。如果有沙子,灰尘,油污,应清理。3.1.2 涂布基料(1)聚氨酯底胶的制备:将聚氨酯甲、乙料、稀释剂按照1:1.5:2的比例混合,使之充分混合。(2)聚氨酯底漆:先涂上立面,阴阳角,排水管,然后再涂上一次涂层;立管周围,混凝土界

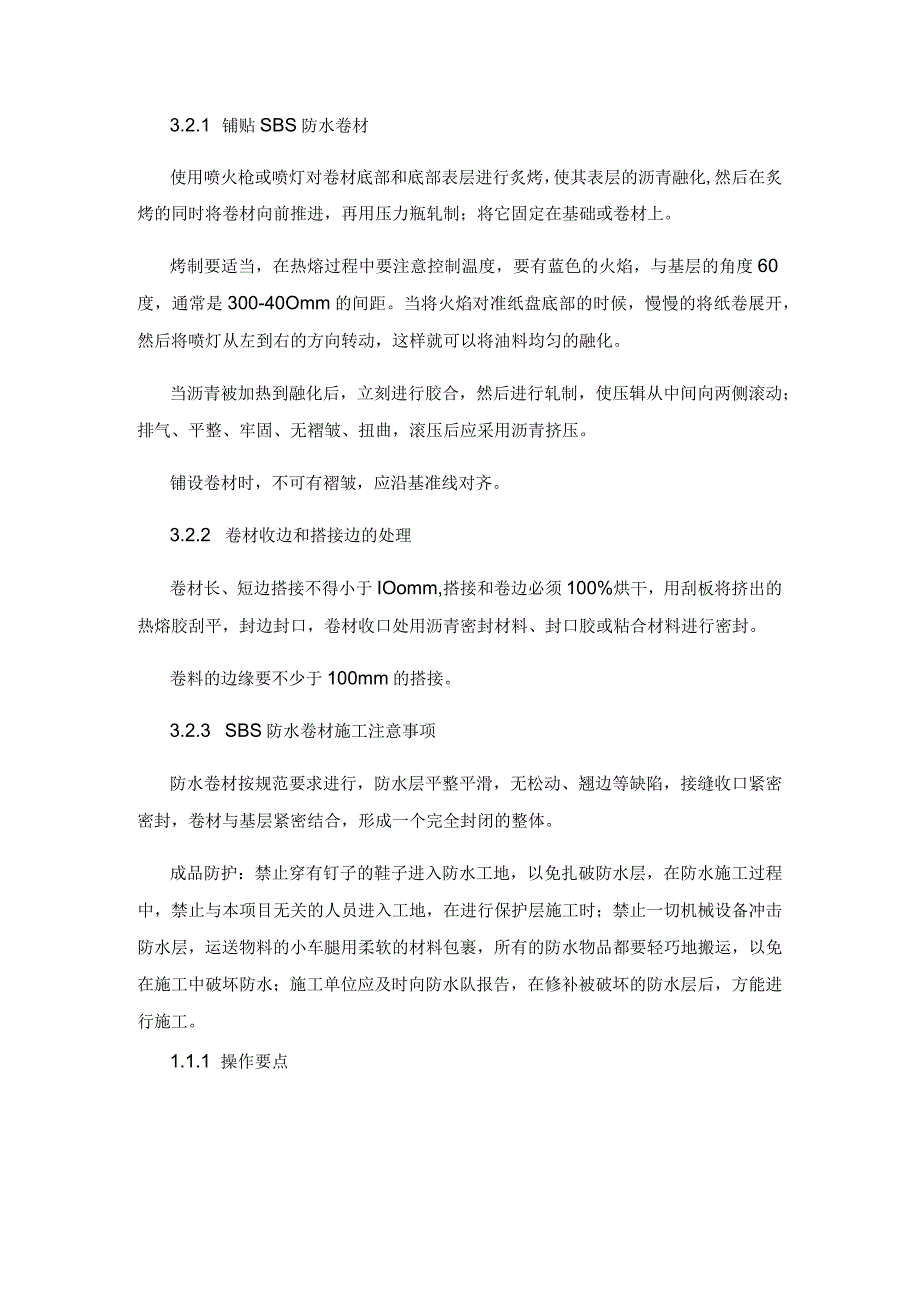

4、面,裂缝处;在不同的接头处添加涂层和加强材料,再进行大面积的喷涂。3.1.3 涂刷防水涂膜(1)涂料防水材料:按1:1.5的比例混合,用电动搅拌机将原料混合,如果粘性较高,可以适当添加稀释液。(2)第一次涂膜:在底胶基本干透后,用塑料或橡胶刮刀在涂布上均匀地涂上一层涂料,并使之均匀。(3)第二次涂膜的施工:涂膜的空鼓、气孔、砂,在涂覆24h后进行涂膜;卷入涂层的灰尘,涂层伤痕,以及固化不良等,在进行二次涂布时,所述涂布的方向应与所述第一层的涂布方向垂直。根据设计需要,涂层的总厚度应为1.5mm(也就是每平方米2.5公斤左右的涂层。涂料的先后次序是从高到低。3.2.1 铺贴SBS防水卷材使用喷火

5、枪或喷灯对卷材底部和底部表层进行炙烤,使其表层的沥青融化,然后在炙烤的同时将卷材向前推进,再用压力瓶轧制;将它固定在基础或卷材上。烤制要适当,在热熔过程中要注意控制温度,要有蓝色的火焰,与基层的角度60度,通常是300-40Omm的间距。当将火焰对准纸盘底部的时候,慢慢的将纸卷展开,然后将喷灯从左到右的方向转动,这样就可以将油料均匀的融化。当沥青被加热到融化后,立刻进行胶合,然后进行轧制,使压辑从中间向两侧滚动;排气、平整、牢固、无褶皱、扭曲,滚压后应采用沥青挤压。铺设卷材时,不可有褶皱,应沿基准线对齐。3.2.2 卷材收边和搭接边的处理卷材长、短边搭接不得小于IOomm,搭接和卷边必须100

6、%烘干,用刮板将挤出的热熔胶刮平,封边封口,卷材收口处用沥青密封材料、封口胶或粘合材料进行密封。卷料的边缘要不少于100mm的搭接。3.2.3 SBS防水卷材施工注意事项防水卷材按规范要求进行,防水层平整平滑,无松动、翘边等缺陷,接缝收口紧密密封,卷材与基层紧密结合,形成一个完全封闭的整体。成品防护:禁止穿有钉子的鞋子进入防水工地,以免扎破防水层,在防水施工过程中,禁止与本项目无关的人员进入工地,在进行保护层施工时;禁止一切机械设备冲击防水层,运送物料的小车腿用柔软的材料包裹,所有的防水物品都要轻巧地搬运,以免在施工中破坏防水;施工单位应及时向防水队报告,在修补被破坏的防水层后,方能进行施工。

7、1.1.1 操作要点整体铺贴的顺序是:先高后低,相同的高度,由远到近;相同的外立面,由高到低依次铺设。底漆:基层清洁验收合格后,将专用基层处理剂均匀地涂于基层,并沿一条方向进行,厚度均匀;不漏底,不堆积,干到手指不沾。弹线、试铺;在底漆上按实际搭接面积划出粘合控制线,并严格按照粘贴控制线和实际粘铺,保证卷材的搭接宽度为67cm(在卷材上有标记)。根据现场实际情况,确定胶带的弹性密度,保证胶带的粘接平直,不会因为积累的误差造成粘接变形。卷料应先试铺于适当位置,并根据要求的形状进行适当的裁剪,然后再进行实际的粘铺。接点处理:在制作水泥灰浆时,应在墙体与屋顶的交界处,用一个直径50mm左右的小圆角,

8、以利于自粘卷材的施工。阴阳角和管口部的处理:阴阳角应采用50mm的灰浆,外加一道防水附加层,以保证完全的防水。1.1.2 大面积铺贴卷材大范围粘贴自粘卷材的方法有两种,即拉铺法和滚铺法,具体的施工方法可以根据现场环境、温度等条件来决定,但基本的排气、压实、防皱要求不变。基本要求:在粘贴胶片时,一定要把胶片与基准线对齐,避免发生误差,造成无法校正的情况。在铺贴过程中,卷材不能被强力拉伸。贴好后,立即用压辑将卷筒从中间卷到两边滚动,将气流吹散,将纸片牢牢地粘到基层;卷材后搭接处的隔离纸不可过早地揭下,以防沾上粘合剂或误粘。拉铺法:将卷材与参考线完全展开,由一端掀开卷材(与隔板),沿着卷材的幅长中线

9、对折,用剪刀将隔板边缘轻轻地切开,小心刮到卷材;他小心翼翼地在卷轴后面撕下一小块50Omm的间隔纸,然后用两人的力量扯下隔离纸,然后把它贴在一起。首先将一半的纸条摊开,然后将纸片从中间扯下来,然后将剩下的一半纸片缓缓抽出来,在拉扯的时候要注意隔板的完整性;发现撕裂、断裂应立即停止拉制,并清除撕裂后的隔板残渣。假铺:也就是将隔离纸和铺贴在一起。施工时无需全卷展开,只需将一根钢管插在卷筒中央的纸芯筒内,然后由两个人将钢管的一端提起到待摊位置的起点,并将卷筒向前推约500mm;另一人掀开第二份卷材的隔板,将它卷在已经使用过的纸芯圆筒上。将剥离的纸卷对着已经被弹出的基线轻轻摆动,然后压紧。当开始的一头

10、铺开后,一个人慢慢地将薄片卷进前述的纸芯圆筒中,然后再将其向前推,使两个人同时沿着基准线前进。将卷材向前滚动。请注意,两个人的速度要协调一致。铺展时不可过于松散,一张卷布完成后,用长柄卷刷,从起始处开始,将卷料下方的空气完全清除;然后用大压轮或手持轻型振捣棒将纸卷紧固并粘结。立面及斜坡面的铺设:由于自粘胶带与基层之间的粘附力比较弱,所以在立面上或大坡面上,卷材很容易出现滑落,所以在建筑立面和斜坡上进行粘贴施工;使用手持汽油喷射灯对卷材底部的粘合剂进行适当的加热,然后进行粘贴、排气或相压。大型卷材排气、压实后,由手工压紧压轮压紧,由卷边的内侧沿向外侧滚动,使气流排出;粘合牢固。缝合和封口:卷材搭

11、接:卷材的短边搭接、卷材卷取、管道缠绕;在不同的位置,必须使用专用的密封胶,即橡胶沥青防水卷材。搭接边缘的封口不少于IoCm。在进行二次防水时,二次搭接的边缘应与一次错位,避免接缝重叠,避免局部漏水。1.1.3 收头固定、封闭卷绕周围的无端收集器插入凹槽(深度为20mm高40mm至60mm的梯形槽),并将金属压条固定,并用特殊的封口胶进行密封。相邻两行卷材的短边连接应彼此间隔30Omm或更大,以防多层接合造成卷材粘合不均匀。防水面积大,需要分批进行时,中途的临时收非常多,要用专门的密封胶进行暂时的封口。在胶卷贴好后,要对其进行暂时的覆盖,以降低因直接接触而造成的损坏。将剥离的硅胶绝缘纸贴于卷轴

12、上,这种保护纸还可以用作防水和保护层的绝缘层。粘贴后,在太阳下曝晒,表面会有轻微的皱褶、起泡,这是很常见的现象,不会影响它的防水效果,而且一旦被遮盖,就会自动消失。防水层应尽早掩埋,避免长期曝晒。一般在防水工程完成后24小时内进行隐蔽,如有封闭试验,则应从封闭试验结束开始计算。1.1.4 注意事项自粘防水卷材具有与基层完全粘合的特性,即使出现局部破损,也不会窜水,因此,必须确保整体粘合质量。由于卷材具有自粘特性,在使用过程中容易发生“超前”粘合,故应特别重视。在粘贴胶片的时候,一定要注意把胶片与基准线对齐,避免发生不合理的调整。在胶片粘贴过程中,不要把胶片拉紧。贴好后,立即用压辑将卷筒从中间卷

13、到两边滚动,以将气流吹散,从而将纸片牢牢地粘到基层。卷材后搭接处的隔离纸不可过早地揭下,以防沾上粘合剂或误粘。在粘贴后网片前,要将其掀开。基层一定要清扫干净,如果基层不牢固,就会导致卷材与基层表面的附着物产生拉扯,因此要求基层一定要牢固、干净。1.1.5 常见问题处理措施气泡,空鼓:由于基层潮湿,找平层不干燥,水分含量太高,造成涂层空鼓,产生气泡。处理:首先把鼓泡部位切掉,使基层暴露出来,把湿气排出去,等基层干透;然后按照防水涂料的施工方法进行修复。翘角:由于基层处理不当、不干净、不干燥、收头时密封不良,导致防水层末端或收尾部位发生脱皮翘起。在施工中要细心,在细部工程中要做好排水工作,避免雨水

14、冲刷,下雨天不要施工;然后依据基础材料选用与其结合强度较高的底层漆进行基层刮擦,并做好防水处理。破坏:防水涂料施工后,固化前没有进行防护,其它工序施工造成的破坏、划伤。对损坏严重的,要把损坏的部位切掉(稍微大一点),把基层暴露出来,再按照施工要求和顺序分层进行防水处理。3.4 找平层及保护层施工3.4.1 垫层施工混凝土浇注:用混凝土输送泵,100mmC15混凝土,在坍塌时,用平板振捣棒进行混凝土振捣,随打随抹;在找平后,要进行混凝土的养护。3.4.2 保护层施工地面防水:首先要在1.5m*1.5m的地基上铺上网格标高控制桩(粘贴灰饼),再用铲子将水泥砖均匀地铺满,再用木刀将其打磨平整。混凝土

15、经平整、压实后,应及时浇水、养护。地下室外墙防水:根据错缝原则,先将粘合剂均匀地涂抹在聚苯板四周,再以梅花状排列连接;再把它粘到防水涂料上。在由防护层至室外地面时,应按设计图纸用胶水封好,以免因石块等硬物跌落而造成防水。地下室屋面防水保护层:采用70厚C30混凝土进行灌注。浇注前,在底板上铺设1.5m方格灰渣,以控制浇注高度;混凝土运输到位后,先用木锹将水泥夯实,用刮板将水泥表面刮平,用铁锹将其刮平。全体工作人员均须穿平跟胶底鞋。20厚125水泥砂浆找平,其方法与水泥灰浆保护层相同,在基层与建筑物(阴角)相交的地方,以及基层的拐角处,水泥砂浆找平层应为圆弧,圆弧半径为50mr11o泵房外墙施工

16、缝防水做法:图1泵房外墙施工墙面表面的瑕疵处理和螺杆孔的封闭处理后,再进行一次防水的补充,在施工缝两侧的防水额外层不少于250mmo防水附加层的材质与防水层相同。控制点:预埋的钢板止水带应牢固;清除施工缝周围的混凝土和钢筋;施工缝混凝土振捣加固墙体的混凝土缺陷和螺杆末端密封处理;防水补充层及防水层的施工范围及厚度按规范要求进行。3.5 混凝土结构自防水质量控制该项目地下室底板、墙板、顶板、升降机井底板采用C30-P6级强度混凝土。3.5.1 防水混凝土的质量和要求如果在输送后发生离析,防水混凝土拌合物应再次进行二次搅拌。在塌落度降低后无法达到施工要求时,可采用水泥砂浆或二次掺加减水剂,禁止直接用水;防水混凝土必须采用高频机械振捣,振捣时间为1030秒,并保证混凝土不发泡,防

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 论文 > 毕业论文

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
