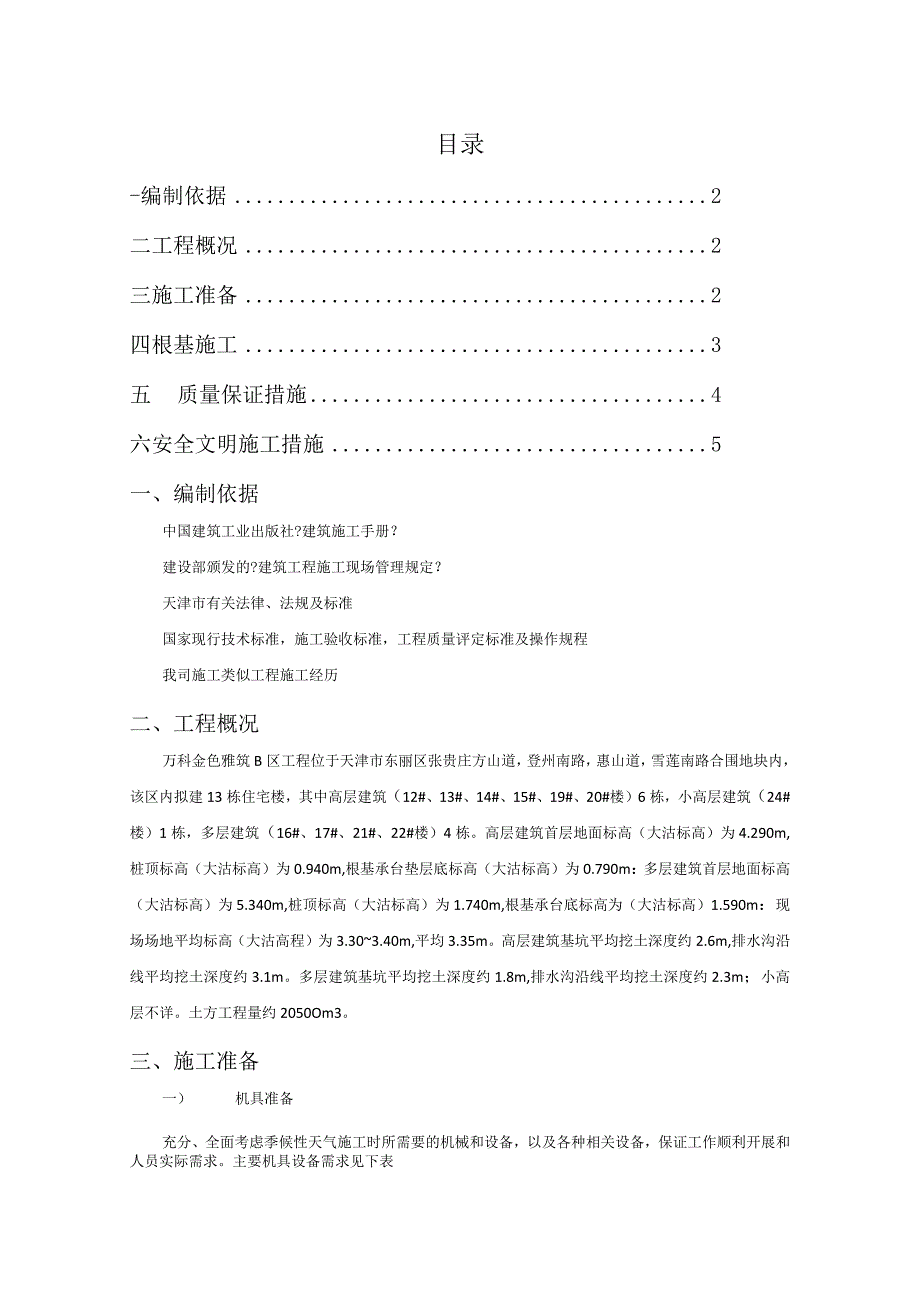

1、目录-编制依据2二工程概况2三施工准备2四根基施工3五质量保证措施4六安全文明施工措施5一、编制依据中国建筑工业出版社?建筑施工手册？建设部颁发的?建筑工程施工现场管理规定？天津市有关法律、法规及标准国家现行技术标准，施工验收标准，工程质量评定标准及操作规程我司施工类似工程施工经历二、工程概况万科金色雅筑B区工程位于天津市东丽区张贵庄方山道，登州南路，惠山道，雪莲南路合围地块内，该区内拟建13栋住宅楼，其中高层建筑（12#、13#、14#、15#、19#、20#楼）6栋，小高层建筑（24#楼）1栋，多层建筑（16#、17#、21#、22#楼）4栋。高层建筑首层地面标高（大沽标高）为4.290m
2、,桩顶标高（大沽标高）为0.940m,根基承台垫层底标高（大沽标高）为0.790m：多层建筑首层地面标高（大沽标高）为5.340m,桩顶标高（大沽标高）为1.740m,根基承台底标高为（大沽标高）1.590m：现场场地平均标高（大沽高程）为3.303.40m,平均3.35m。高层建筑基坑平均挖土深度约2.6m,排水沟沿线平均挖土深度约3.1m。多层建筑基坑平均挖土深度约1.8m,排水沟沿线平均挖土深度约2.3m；小高层不详。土方工程量约2050Om3。三、施工准备一） 机具准备充分、全面考虑季候性天气施工时所需要的机械和设备，以及各种相关设备，保证工作顺利开展和人员实际需求。主要机具设备需求见

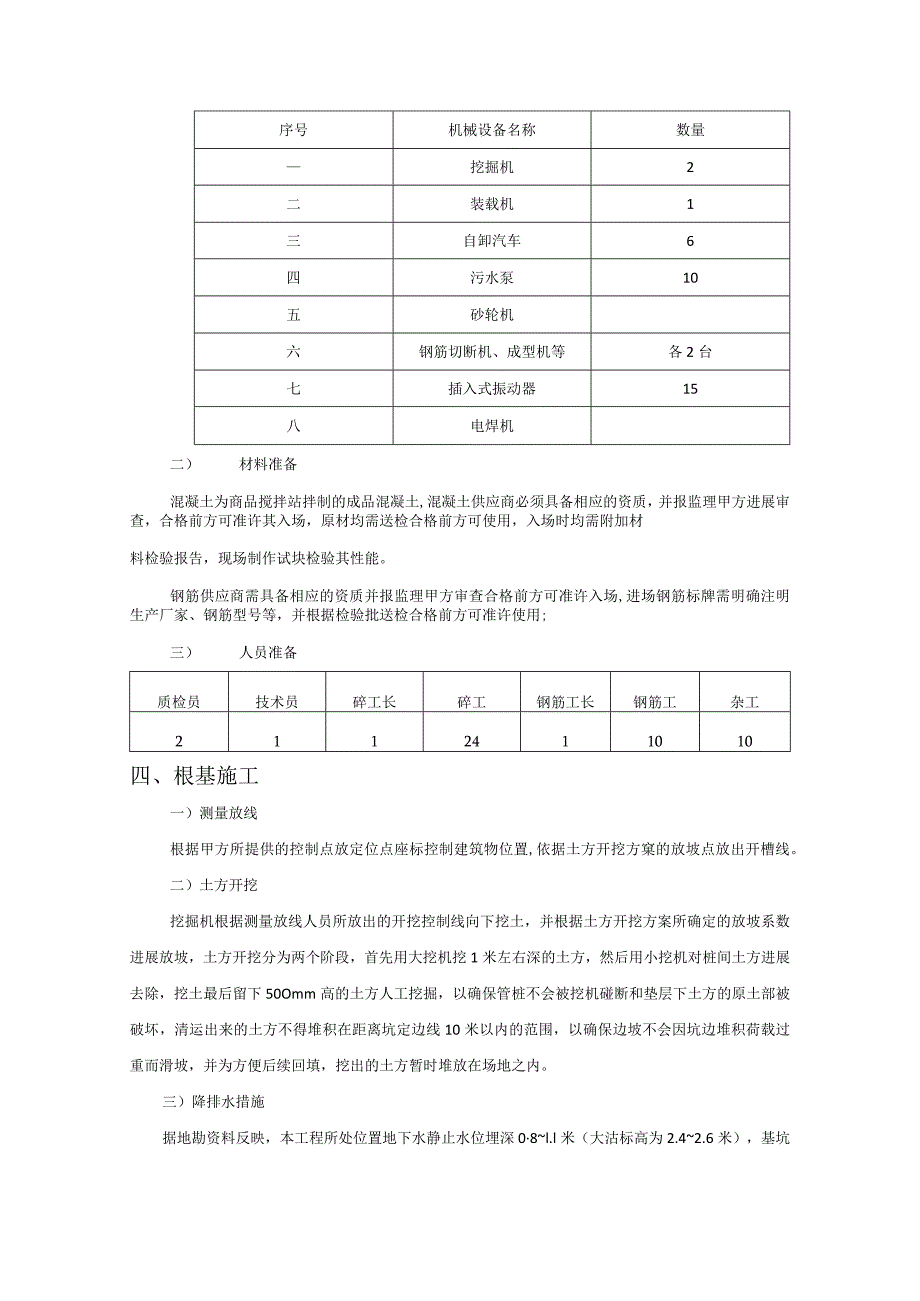

3、下表序号机械设备名称数量挖掘机2二装载机1三自卸汽车6四污水泵10五砂轮机六钢筋切断机、成型机等各2台七插入式振动器15八电焊机二） 材料准备混凝土为商品搅拌站拌制的成品混凝土,混凝土供应商必须具备相应的资质，并报监理甲方进展审查，合格前方可准许其入场，原材均需送检合格前方可使用，入场时均需附加材料检验报告，现场制作试块检验其性能。钢筋供应商需具备相应的资质并报监理甲方审查合格前方可准许入场,进场钢筋标牌需明确注明生产厂家、钢筋型号等，并根据检验批送检合格前方可准许使用;三） 人员准备质检员技术员碎工长碎工钢筋工长钢筋工杂工2112411010四、根基施工一）测量放线根据甲方所提供的控制点放定
4、位点座标控制建筑物位置,依据土方开挖方窠的放坡点放出开槽线。二）土方开挖挖掘机根据测量放线人员所放出的开挖控制线向下挖土，并根据土方开挖方案所确定的放坡系数进展放坡，土方开挖分为两个阶段，首先用大挖机挖1米左右深的土方，然后用小挖机对桩间土方进展去除，挖土最后留下50Omm高的土方人工挖掘，以确保管桩不会被挖机碰断和垫层下土方的原土部被破坏，清运出来的土方不得堆积在距离坑定边线10米以内的范围，以确保边坡不会因坑边堆积荷载过重而滑坡，并为方便后续回填，挖出的土方暂时堆放在场地之内。三）降排水措施据地勘资料反映，本工程所处位置地下水静止水位埋深08l.l米（大沽标高为2.42.6米），基坑开挖期

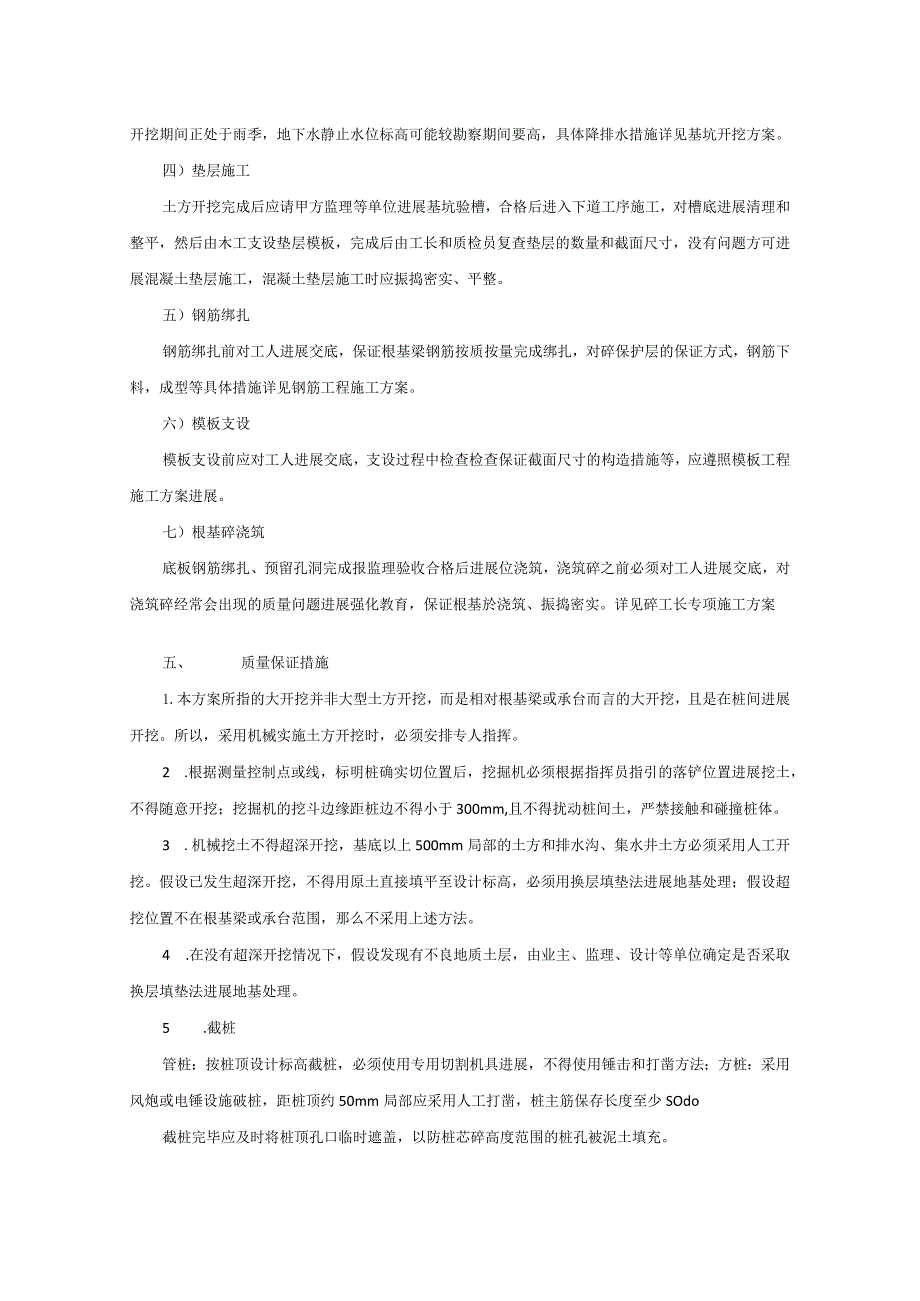

5、间正处于雨季，地下水静止水位标高可能较勘察期间要高，具体降排水措施详见基坑开挖方案。四）垫层施工土方开挖完成后应请甲方监理等单位进展基坑验槽，合格后进入下道工序施工，对槽底进展清理和整平，然后由木工支设垫层模板，完成后由工长和质检员复查垫层的数量和截面尺寸，没有问题方可进展混凝土垫层施工，混凝土垫层施工时应振捣密实、平整。五）钢筋绑扎钢筋绑扎前对工人进展交底，保证根基梁钢筋按质按量完成绑扎，对碎保护层的保证方式，钢筋下料，成型等具体措施详见钢筋工程施工方案。六）模板支设模板支设前应对工人进展交底，支设过程中检查检查保证截面尺寸的构造措施等，应遵照模板工程施工方案进展。七）根基碎浇筑底板钢筋绑扎
6、、预留孔洞完成报监理验收合格后进展位浇筑，浇筑碎之前必须对工人进展交底，对浇筑碎经常会出现的质量问题进展强化教育，保证根基於浇筑、振捣密实。详见碎工长专项施工方案五、质量保证措施1.本方案所指的大开挖并非大型土方开挖，而是相对根基梁或承台而言的大开挖，且是在桩间进展开挖。所以，采用机械实施土方开挖时，必须安排专人指挥。2 .根据测量控制点或线，标明桩确实切位置后，挖掘机必须根据指挥员指引的落铲位置进展挖土，不得随意开挖；挖掘机的挖斗边缘距桩边不得小于300mm,且不得扰动桩间土，严禁接触和碰撞桩体。3 .机械挖土不得超深开挖，基底以上500mm局部的土方和排水沟、集水井土方必须采用人工开挖。假
7、设已发生超深开挖，不得用原土直接填平至设计标高，必须用换层填垫法进展地基处理；假设超挖位置不在根基梁或承台范围，那么不采用上述方法。4 .在没有超深开挖情况下，假设发现有不良地质土层，由业主、监理、设计等单位确定是否采取换层填垫法进展地基处理。5 .截桩管桩：按桩顶设计标高截桩，必须使用专用切割机具进展，不得使用锤击和打凿方法；方桩：采用风炮或电锤设施破桩，距桩顶约50mm局部应采用人工打凿，桩主筋保存长度至少SOdo截桩完毕应及时将桩顶孔口临时遮盖，以防桩芯碎高度范围的桩孔被泥土填充。6 .为防止基底土层扰动而降低其承载力，在相应部位土方开挖完成后应及时进展基底整平、夯实和根基碎垫层施工，待
8、垫层碎到达足够强度前方可上人和下道工序的施工。7 .钢筋的搭接长度和锚固长度参照03GlOl执行，套筒连接时要用力矩扳手拧紧，不得松脱，套丝完成后要用专用的塑料套头套住丝头，搬运时轻运轻放，不得破坏丝头。8 .钢筋保护层厚度必须有专门的措施保证，不得出现露筋现象。9 .模板支护必须有可靠连接和足够的强度以保证其截面尺寸。10 .碎浇筑振捣过程中不得出现漏振，过振等现象，以免於振捣不密实出现蜂窝和过振产生爆模现象。11 .根据插入式振动棒的作用距离振捣,每次移动距离不超过振动棒作用半径的15倍,快插慢拔，振捣时间以碎面刚出现浮浆为准。12 .碎的养护要及时插入，并填写於养护记录，保证位强度。13
9、 .钢筋的绑扎、隐蔽，模板的支设必须填写三检制表格，经自检、专业工长复检、专业质检员检测合格前方可报监理查验。六、安全文明施工措施1 .开挖施工前必须对参与施工的所有人员进展安全技术交底。2 .机械操作手，现场电工必须持证上岗。3 .配电箱必须有效接地，电箱内的漏电保护器必须灵敏可靠、在用电设备或电源线发生漏电时能够即时动作。4 .配合机械挖土作业的人员，在挖斗起落过程中不得在挖斗回转半径内作业，机械操作手在作业时，必须随时注意机械周围情况，必要时需采用紧急制动。5 .在开挖和抽水过程中，应随时观察边坡稳定情况，假设有塌方隐患，应停顿开挖作业，坑内人员及时撤离基坑，待隐患消除后再行施工；假设发
10、生塌方事故，应采取果断措施抢险，把损失降到最小。6 .基坑作业时，必须安排专职电工跟班，一是保证正常供电，二是保证安全用电，三是发生异常情况时采取果断措施。7 .基坑深度大于等于2米时，须在基坑顶部四周距坑边缘1米处设安全护栏，护栏高度不得小于1m,并用安全网围蔽，设置12个出入口，在出入口位置设刚性爬梯供施工员上下基坑。8 .在坑顶四周护栏相应位置设置安全警示牌，夜间施工时，应亮红色警示灯示警。9 .焊接设备的外壳必须接地，操作人员必须戴绝缘手套和穿绝缘鞋，雨雪天不得施焊。10 .在电渣压力焊操作过程中一定要注意防火、防触电和防烫伤，由于高压电缆敷设在施工操作面上，因此一定采取有效预防保护措
11、施，并严格执行安全操作规程。11 .大量焊接时，焊接变压器不得超过负荷，变压器升温时不得超负荷，变压器升温不得超过60C,因此要特别注意遵守焊机暂载率规定，以免过分发热而损坏。12 .在吊运钢筋时，塔吊司机一定要与信号员配合好，做到轻吊轻放，防止碰伤人员或成品。13 .混凝土浇筑应检查模板及其支撑的稳固等情况，施工中应严密监视，发现问题应及时加固；混凝土浇筑施工中不得踩踏模板支撑。14.混凝土浇筑前，应对振动器进展试运转，振动器操作人员应穿绝缘靴、戴绝缘手套；振动器不能挂在钢筋上，湿手不能接触电源开关。15 .混凝土泵、混凝土罐车噪音排放的控制：施工时搭设简易棚将其围起来，并要求混凝土搅拌站加
12、强对混凝土泵的维修保养，加强对操作工人的培训和教育，保证混凝土泵、混凝土罐车平稳运行。16 .混凝土罐车每次出场应清理下料斗，防止混凝土遗洒。17 .夜间现场使用照明灯具宜用定向可撤除灯罩，使用时防止光污染。18 .施工期间，现场内的材料应按施工平面布置要求按类归堆放好，各工序完成后的剩余材料严禁乱堆乱放；确保周围环境的清洁。19 .加强现场场容管理，建设岗位责任制，确保场容管理目标落实。对场容的检查工作要从工程开工做起，直到竣工交验为止。检查结果要和施工任务书结算结合起来，凡责任区内场容不符合规定的，不予结算，责令限期整改。20 .加强施工垃圾清运及卫生防疫，及时清运垃圾。21 .办公室、宿舍等生活区范围要保持卫生，无污水和污物，生活垃圾集中堆放，及时清理。工地落实各项除“四害措施，严格控制四害”滋生。22 .施工现场及建筑物内外不得随地大小便。
