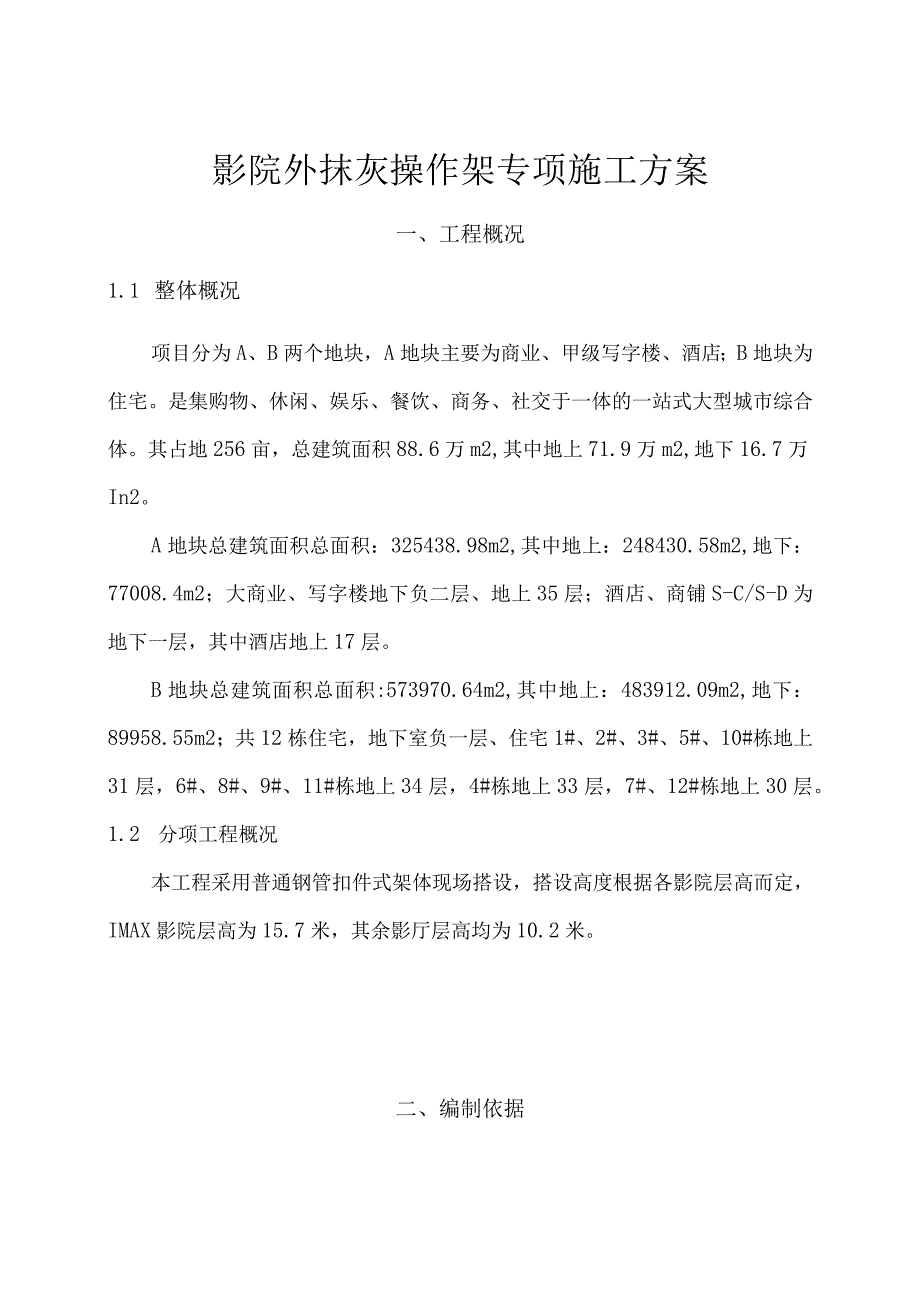

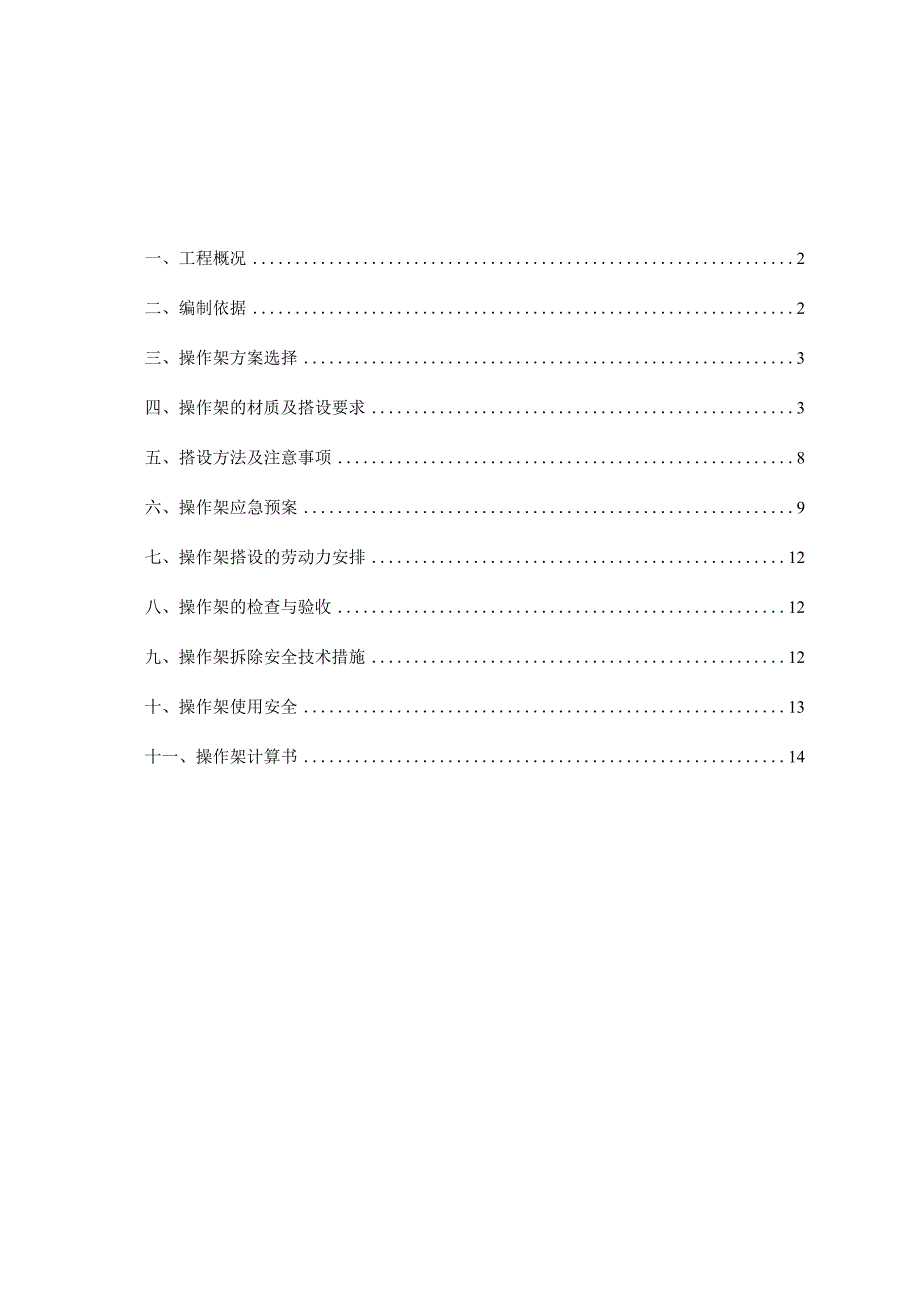

1、一、工程概况2二、编制依据2三、操作架方案选择3四、操作架的材质及搭设要求3五、搭设方法及注意事项8六、操作架应急预案9七、操作架搭设的劳动力安排12八、操作架的检查与验收12九、操作架拆除安全技术措施12十、操作架使用安全13十一、操作架计算书14影院外抹灰操作架专项施工方案一、工程概况1.1 整体概况项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万In2。A地块总建筑面积总面积：325438.98m2,其中地上：248

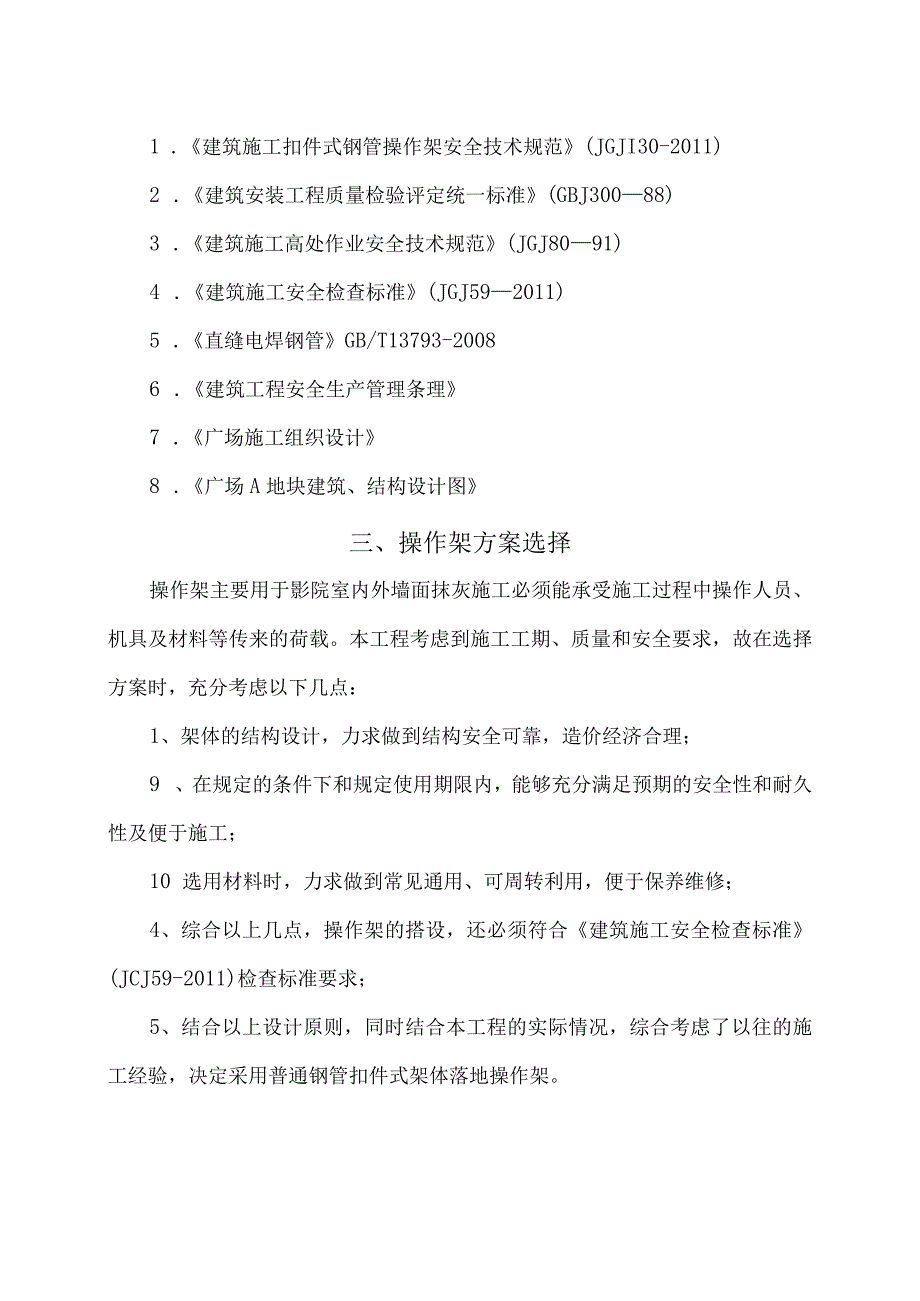

2、430.58m2,地下：77008.4m2；大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层，其中酒店地上17层。B地块总建筑面积总面积:573970.64m2,其中地上：483912.09m2,地下：89958.55m2；共12栋住宅，地下室负一层、住宅1#、2#、3#、5#、10#栋地上31层，6#、8#、9#、11#栋地上34层，4#栋地上33层，7#、12#栋地上30层。1.2 分项工程概况本工程采用普通钢管扣件式架体现场搭设，搭设高度根据各影院层高而定，IMAX影院层高为15.7米，其余影厅层高均为10.2米。二、编制依据1 .建筑施工扣件式钢管操作架安全技术
3、规范(JGJI30-2011)2 .建筑安装工程质量检验评定统一标准(GBJ30088)3 .建筑施工高处作业安全技术规范(JGJ8091)4 .建筑施工安全检查标准(JGJ592011)5 .直缝电焊钢管GB/T13793-20086 .建筑工程安全生产管理条理7 .广场施工组织设计8 .广场A地块建筑、结构设计图三、操作架方案选择操作架主要用于影院室内外墙面抹灰施工必须能承受施工过程中操作人员、机具及材料等传来的荷载。本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；9 、在规定的条件下和规定使用期限内，能够充分
4、满足预期的安全性和耐久性及便于施工；10 选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、综合以上几点，操作架的搭设，还必须符合建筑施工安全检查标准(JCJ59-2011)检查标准要求；5、结合以上设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用普通钢管扣件式架体落地操作架。1、材料选择(1)、选用48*3.Omm厚的钢材强度等级Q235-A操作架钢管，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。操作架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。(2)、安全网的技术要
5、求必须符合GB57252009规定，方准进场使用。小孔安全网用作平网和兜网，其规格为P-36m;绿色密目安全网L-1.86m,用作外挂立网。所有安全网使用有国家认证的生产厂家供货，安全网必须是阻燃的，进场要做防火试验和规定的物理试验，不合格者不得进场验收。安全网在存放使用中，不得受有机化学物质污染或其它可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。(3)、搭设架子前应对搭设所需钢管进行保养，除锈并统一涂色，操作架立杆统一漆黄色，防护栏杆、剪刀撑统一漆红白间色。(4)、连墙件采用48*3.0钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q
6、235A钢的要求。(5)、扣件的铸造件表面应光滑平整，不得有砂眼、缩孔、裂纹、浇冒口残余缺陷，表面粘砂应清楚干净；冲压件不得有毛刺、裂纹、氧化皮等缺陷。扣件的各焊缝应饱满，不得有未焊透、夹砂、咬肉、裂纹等缺陷。（1）、立杆1）内立杆距离外墙边35OnInb每根立杆下面端部设置通长垫板，采用IOoXloOmm模板块做垫板。相邻立杆的对接扣件不得在同一步距内。下端第一根立杆用6m杆和3m杆间隔交错布置。2）立杆纵距1.5米，立杆横距0.9米，立杆步距1.8米。双排单立杆,钢管类型为48.3*3.Ommo3）立杆垂直度偏差不得大于架高的1/300,其全高偏差不大于35mm。4）立杆接头必须采取用对接
7、扣件对接，对接搭接应符合以下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，不同跨两个相邻接头在水平错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3。5）立杆搭接接头必须采用对接扣件连接。6）在结构转角处立杆必须与横杆形成井字式转角连接。（2）、水平杆1）大横杆设于小横杆之上，在立杆内侧，采用直角扣件与立杆扣紧；在每步距内，外侧居中位置（0.9米）增设1道水平腰杆。2）大横杆采用对接扣件连接。在铺脚手板该层增加一道大横杆，作为脚手板支撑。（3）、小横杆1）小横杆两端应采用直角扣件固定在大横杆之上。2）每一主节点（即立杆、大横杆交汇处）处必须设置一小
8、横杆，并采用直角扣件扣紧在大横杆下，该杆轴线偏离主节点的距离不应大于150mm,外伸长度不小于100nml,操作层上非主节点处的小横杆宜根据脚手板的需要等间距设置，最大间距不应大于立杆间距的l2o(4)、连墙杆1)由于现场未预埋钢管预埋连墙件，根据现场实际情况，采用抱梁、抱柱等方式设置连墙件。2)连墙杆的间距要求：连墙件垂直方向每层、水平方向每隔两跨设置一道，其中4#IMAX影院四层5.1m,其夹层10.6m,其余影城以及影院夹层层高均为为5.1m,根据现场实际情况，框架梁位置设置抱梁连墙件，框架柱位置设置抱柱连墙件，节点如下，连墙件布置图见附图。3)连墙杆应靠近主节点设置，偏离主节点的距离不
9、应大于300mm,应从底层第一步纵向水平杆开始设置。4)在施工过程中禁止私自拆除连墙杆。(6)、剪刀撑1）依据建筑施工扣件式钢管操作架安全技术规范（JGJI30-2011）中的要求，需设置竖向连续剪刀撑。2）每道剪刀撑宽度为6跨，剪刀撑与地面的倾角为50,详见附图。3）剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm,剪刀撑的自由长度不应大于1500mmo4）剪刀撑的交叉接头处必须采用搭接，搭接长度1米，扣件不得少于3个。5）剪刀撑的斜杆除两端用旋转扣件与操作架的立杆或小横杆扣紧外，在其中间增设2-4个扣结点。三个以上扣件剪刀撑搭接示
10、意图五、搭设方法及注意事项1、搭设步骤铺设垫木板一弹线、立杆定位一摆放扫地杆一竖立杆并与扫地杆扣紧一装扫地小横杆，并与立杆和扫地杆扣紧一装第一步大横杆并与各立杆扣紧一安第一步小横杆一安第二步大横杆一安第二步小横杆一加设临时斜撑杆，上端与第二步大横杆扣紧一安第三、四步大横杆和小横杆一安装二层连墙件一接立杆一加设剪刀撑一铺设脚手板，绑扎防护及挡脚板一立挂安全网。2、搭设注意事项(1)开始搭设第一步立杆时，应每隔6跨设置一根抛撑，直至小横杆与柱内杆连接稳定后，方可根据情况拆除。(2)同一步大横杆必须四周交圈，用直角扣件与内、外立杆固定；(3)随搭随校正杆件的垂直度和水平偏差，同时适度拧紧扣件，连接大
11、横杆的对接扣件，开口应朝架子内侧，螺栓要向上。(4)单排架的水平杆、立杆相交处伸出端头，均要保证IoOnIm,防止杆件滑脱。(5)剪刀撑的搭设要将一根斜杆扣在小横杆的伸出部分上，斜杆两端扣件与立杆节点的距离不大于200mm。最下面的斜杆与立杆的连接点离底不大于500mmo(6)操作架应满铺脚手板，操作架外侧设防护栏杆一道和挡脚板一道,栏杆上皮高0.9m,挡脚板高度为180mm,栏杆上布设密目防护网。六、操作架应急预案1、概况操作架搭设施工可能发生高空坠落、架体坍塌、物体打击等事故。本预案针对上述可能发生的高空坠落、架体坍塌、物体打击紧急情况的应急准备和响应。2、机构设置及职责为应对可能发生的事
12、故，做到快速反应、救援，项目部成立应急救援小组。由项目经理陈晓任组长，负责事故现场指挥，统筹安排等。具体设置如下：具体分工如下：3、应急救援工作程序（1）当事故发生时小组成员立即向组长汇报，由组长陈晓立即上报公司，必要时向当地政府相关部门，以取得政府部门的帮助。（2）由应急救援领导小组，组织项目部全体员工投入事故应急救援抢险工作中去，尽快控制险情蔓延，并配合、协助事故的处理调查工作。（3）事故发生时，组长或其他成员不在现场时，由在现场的其他组员作为临时现场救援负责人负责现场的救援指挥安排。（4）项目部指定由王宇负责事故的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性。4、救援方
13、法（1）高空坠落应急救援方法：1）现场只有1人时应大声呼救;2人以上时一,应有1人或多人去打“120”急救电话及马上报告应急救救援领导小组抢救。2）仔细观察伤员的神志是否清醒、是否昏迷、休克等现象，并尽可能了解伤员落地的身体着地部位，和着地部位的具体情况。3）如果是头部着地，同时伴有呕吐、昏迷等症状，很可能是颅脑损伤,应该迅速送医院抢救。如发现伤者耳朵、鼻子有血液流出，千万不能用手帕棉花或纱布去堵塞，以免造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。4）如果伤员腰、背、肩部先着地，有可能造成脊柱骨折，下肢瘫痪，这时不能随意翻动，搬动是要三个人同时同一方向将伤员平直抬于木板上,不能扭转脊柱
14、，运送时要平稳，否则会加重伤情。（2）坍塌应急救援方法：1）当发生操作架坍塌事故时，立即组织人员及时抢救，防止事故扩大,在有伤亡的情况下控制好事故现场；2）报120急救中心，到现场抢救伤员。（应尽量说清楚伤员人数、情况、地点、联系电话等，并派人到路口等待）；3）急报项目部应急救援小组、公司和有关应急救援单位，采取有效的应急救援措施；4）清理事故现场，检查现场施工人员是否齐全，避免遗漏伤亡人员，把事故损失控制到最小；5）预备应急救援工具：切割机、起重机、药箱、担架等。（3）物体打击应急救援方法:当物体打击伤害发生时，应尽快将伤员转移到安全地点进行包扎、止血、固定伤肢，应急处理以后及时送医院治疗。
15、1）止血：根据出血种类，采用加压包止血法、指压止血法、堵塞止血法和止血带止血法等。2）对伤口包扎：以保护伤口、减少感染，压迫止血、固定骨折、扶托伤肢，减少伤痛。3）对于头部受伤的伤员，首先应仔细观察伤员的神志是否清醒，是否昏迷、休克等，如果有呕吐、昏迷等症状，应迅速送医院抢救，如果发现伤员耳朵、鼻子有血液流出，千万不能用手巾棉花或纱布堵塞，因为这样可能造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。4）如果是轻伤，在工地简单处理后，再到医院检查；如果是重伤，应迅速送医院救治。5、小组成员联系电话、医院及急救电话成员职务联系电话项目经理技术负责人安全员施工员施工员施工员安全员湘潭市第一人民医院联系电话（现场最近医院，约L5公里距离）紧急救援电话：火警：119急救：120报警：110七、操作架搭设的劳动力安排1、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。2、操作架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。八、操作
