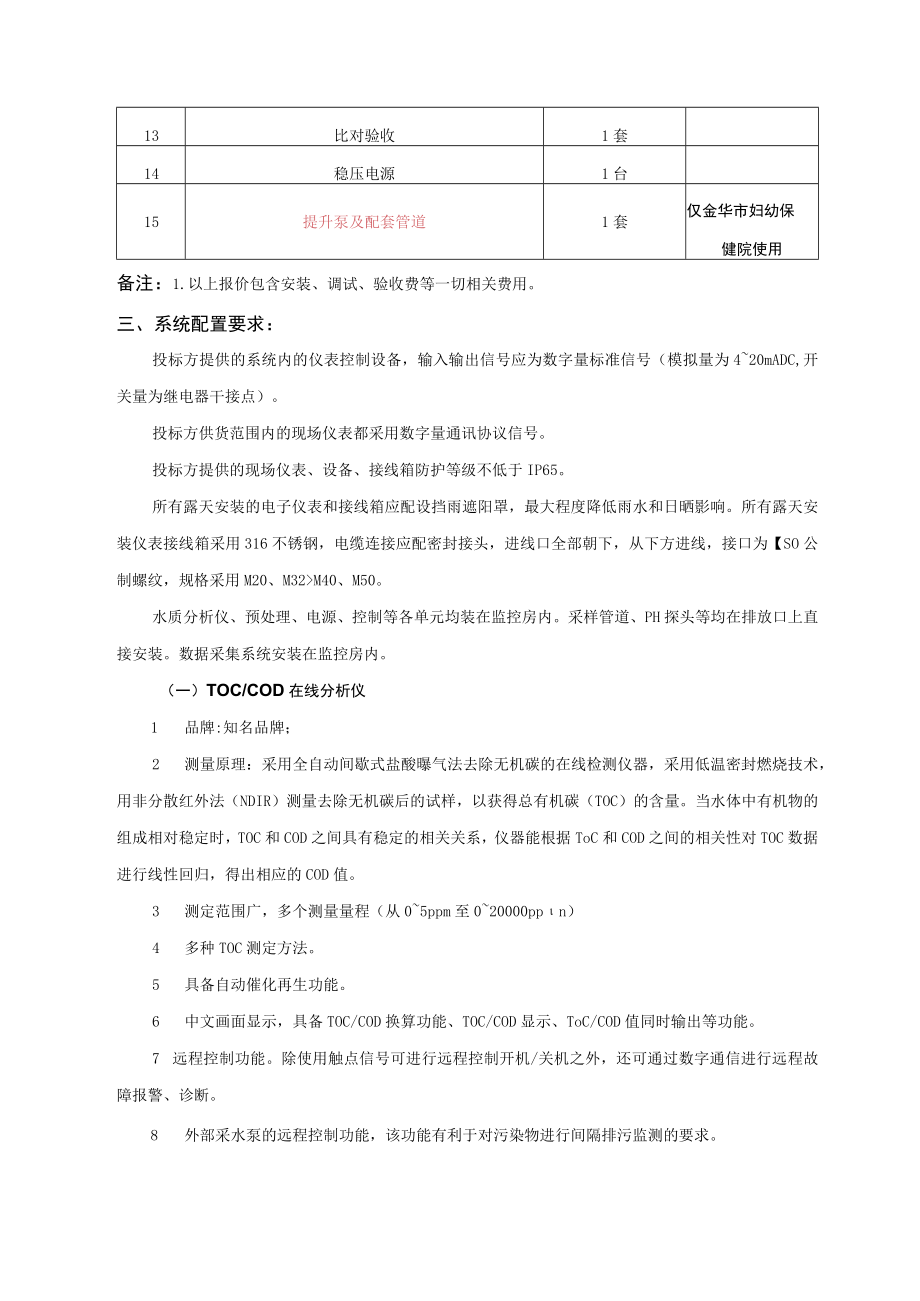

金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx_第2页
第2页 / 共8页
金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx_第3页
第3页 / 共8页
金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx_第4页
第4页 / 共8页
金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx_第5页
第5页 / 共8页
金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx_第6页
第6页 / 共8页
金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx_第7页
第7页 / 共8页
金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx》由会员分享,可在线阅读,更多相关《金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研.docx(8页珍藏版)》请在第壹文秘上搜索。

1、金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目市场调研根据浙江省生态环境厅关于做好2021年重点污染源自动监控设施新建及标准化提升工作文件要求,现就金华市中心医院、金华市妇幼保健院污染源水质在线监控系统建设项目进行院内市场调研,欢迎国内合格的投标人前来投标。一、技术要求投标方保证提供的所有仪表、设备、小屋、附件、材料等必须符合相关标准要求且符合本技术规范书的要求并满足本工程要求,分析系统作为生产系统一个组成部分应能保证设备在各种工况下安全稳定运行。并根据安装地点满足防火、防水、防尘、防冻、防腐蚀、防干扰的有关要求。所有的仪表都应有检验报告(包括每年的设备检验合格报告)、合格证书

2、等文件。所供的仪表控制设备须满足金华地区环保部门的要求,并联网到环保部门的监管平台。二、系统配置清单:(金华市中心医院系统配置清单(144项),金华市妇幼保健院同下)序号系统配置清单明细数量/单位备注1TOC/COD在线分析仪1台2氨氮在线分析仪1台3余氯分析仪1台4PH在线分析仪1台5电磁流量计1台6AB桶混合采样仪1台7控制机柜1台8数据采集传输仪1台9门禁及视频监控系统1套10监测小屋(符合环保验收标准、如空调、防雷防静电、排风系统等)1套11工程辅材1套12安装调试1套13比对验收1套14稳压电源1台15提升泵及配套管道1套仅金华市妇幼保健院使用备注:1.以上报价包含安装、调试、验收费

3、等一切相关费用。三、系统配置要求:投标方提供的系统内的仪表控制设备,输入输出信号应为数字量标准信号(模拟量为420mADC,开关量为继电器干接点)。投标方供货范围内的现场仪表都采用数字量通讯协议信号。投标方提供的现场仪表、设备、接线箱防护等级不低于IP65。所有露天安装的电子仪表和接线箱应配设挡雨遮阳罩,最大程度降低雨水和日晒影响。所有露天安装仪表接线箱采用316不锈钢,电缆连接应配密封接头,进线口全部朝下,从下方进线,接口为【SO公制螺纹,规格采用M20、M32M40、M50。水质分析仪、预处理、电源、控制等各单元均装在监控房内。采样管道、PH探头等均在排放口上直接安装。数据采集系统安装在监

4、控房内。(一)TOC/COD在线分析仪1 品牌:知名品牌;2 测量原理:采用全自动间歇式盐酸曝气法去除无机碳的在线检测仪器,采用低温密封燃烧技术,用非分散红外法(NDIR)测量去除无机碳后的试样,以获得总有机碳(TOC)的含量。当水体中有机物的组成相对稳定时,TOC和COD之间具有稳定的相关关系,仪器能根据ToC和COD之间的相关性对TOC数据进行线性回归,得出相应的COD值。3 测定范围广,多个测量量程(从05ppm至020000ppn)4 多种TOC测定方法。5 具备自动催化再生功能。6 中文画面显示,具备TOC/COD换算功能、TOC/COD显示、ToC/COD值同时输出等功能。7 远程

5、控制功能。除使用触点信号可进行远程控制开机/关机之外,还可通过数字通信进行远程故障报警、诊断。8 外部采水泵的远程控制功能,该功能有利于对污染物进行间隔排污监测的要求。9 载气节约功能。在不需要载气时,机器会自动停止提供载气,大大节约载气用量。10带均衡器的前处理装置,彻底解决固体悬浮物(SS)沉积堵塞问题,有自动清洗功能。11具有样品自动稀释220倍的功能。12具有零、量程自动校正功能。13具有测定的自动停止、自动恢复功能。14测定量程:从05ppm至(TIOOoPPnl可变(使用稀释功能,可测定至020000pp)15重现性:2%F.S.以内16跨距漂移:2%F.S./日以内17零点漂移:

6、2%F.S./周以内18线性:2%F.S.以内19测定周期:最短约4分钟20配置:预处理过滤系统;21具有自动记录数据、带图形显示功能;22符合水污染源在线监测系统(CoDCr、NH3-N等)安装技术规范HJ353-2019和水污染源在线监测系统(CODCr、NH3-N等)验收技术规范HJ354-2019。(二)氨赳在线自动检测仪1 品牌:进口知名品牌;2 原理:水杨酸分光光度法;3 测量范围:0-550OnlgN/L(可任意设定);4 重复性:CV3%以内(*)5 零点漂移:3%FS以内(*)6 标准量程漂移:5%FS以内(*)7 测量时间:15分以内(不包括预处理时间)8 重复性:相对标准

7、偏差5%9 实际水样对比实验:10%10自动变更稀释率进行测量功能;11信号输出:模拟信号420mA;12电源:220VAC50Hz;13配置:预处理过滤系统;14具有历史数据存储查看功能;15符合水污染源在线监测系统(CoDCr、NH3-N等)安装技术规范HJ353-2019和水污染源在线监测系统(CODCr、NH3-N等)验收技术规范HJ354-2019。()余氯分析仪1 测量范围:OTOmg/L余氯或总氯2 准确度:59JO.O4gL,在0-5mgLC12中(取较大值)10%,在5T0mgLC12中3 检测限值:0.03mgL4 测量周期:2.5分钟5 样品要求:带40目或更高目数筛网的

8、Y型过漉器6 流速:通过仪器的流速为60-200mLmin7 样品温度:5-40oC8 工作温度范围:5-40oC9 工作湿度:0-90%的相对湿度,无冷凝10干扰因素:澳化物、二氧化氯、高镒酸盐和臭氧之类的氧化剂会导致正误差。六价格亦会产生正误差:lmgLCr6+=近0.02mgLC120硬度不超过1,000mgL,以CaeO3计。(四)PH计1 量程:pH:-2.0016.OOpH;ORP:T999+1999mV;Temp:-30.0130.02 分辨率:pH:0.01pH;ORP:ImV;Temp:0.KC3 精确度:pH:0.01pH;ORP:lmV;Temp:0.1%4 温度补偿:P

9、tlOOOPtlOO自动温度补偿;手动温补偿5 继电器输出:高低点、滞后值任意设定6 清洗接点:程序设定时间控制;兼容高点、低点、报警功能7 模拟输出:2路隔离420mA输出可程序对应pH/ORP、Temp8 数位输出:MOdbUSRS-485标准通讯9 溶液接地:可消除溶液带点干扰10 工作温度:-206011 电源输入:88265VAC宽电源;5060Hz;或24VDC可选(五)电磁流量计1传感器口径DN15-DN12002连接等级符合国标GB/T9119-200(如需其他标准可按设计要求定制)3流体电导率5US/M4介质流速0.l-12ms自动设定量准比可达1:1205电极形式标准内插6

10、电极材料不锈钢316L、哈氏合金HC、哈氏合金HB、钛、留等7内衬材料聚四氟乙稀、氯丁橡胶、聚氨酯橡胶、共聚三烯、P0、F46等可选8测量温度-20140度9防护等级标准IP65IP67IP6810防爆等级EXDIIBT4EXDIICT4转换器(即二次仪表)11外壳材料硅铝合金12防护等级IP6513贮藏温度040oC14使用环境温度-20-60C15环境湿度5%-90%16供电电源24VDC220VAC10%17功耗IOW18负载电阻0-20MA,250-75019输出信号a)全隔离输出电流:4-20mAb)输出频率:5KHZ(由仪表内部供电)C)通讯接口:RS48520显示内容a)瞬时显示

11、为4位小数点可移动b)累积显示时为8位小数点可移动21输出口可由用户选用组合:如输出端子三路a)4-20mAb)频率量C)准确度等级士0.2%0.5%1.0%D)恒流特性士0.2%0.5%1.0%E)供电电源:DC18V-36V直流电源AC85V-265V交流电流(六)AB桶混合采样仪1 性能:单次采样量(5-5000)ml2 精确采样量误差:5%3 快速采样时间:20s(采满混匀罐)4 最大垂直扬程:8m5 最大水平采样距离:50m6 系统时钟误差:l0.1%2430s7 冷藏室温度控制误差:2C8 管路系统气密性:-0.05MPa9 绝缘阻抗:20M10 工作环境:+5C50oC,RH90

12、%11 电源要求:220VAC(1+10%)/(500.5)Hz12 通讯接口:RS48513平均无故障连续运行时间:21440h次14外形尺寸:560m570mm1470mm(长X宽X高)13 整机重量:约IoOKG(七)控制机柜1 功能:集成水泵控制系统,控制对各仪器的采样指令和供电;2 大小:60*60*160,单位:cm;3 主机柜四周面板可拆卸,正面要求为透明玻璃,可外开;4 可存放数据采集仪、PH计;(A)数据采集仪1标准19寸,工业级主板,Linux系统,内置硬盘,可保存3年以上历史数据2 标配8路模拟量输入通道(16位分辨率),输入信号420mAl5V,可扩展至16路3 可选配

13、开关量输入/输出模块4 标配一个IoOU以太网接口、6个RS232/485接口,4个USB接口(串口可扩展)5 工作温度:-30C+65C6 相对湿度:5%95%(40C无结露)7 工作电压:AC220V10%8 频率:5060Hz(九)视频门禁系统要求视频门禁系统建设所有下位端统一按照浙江省污染源自动监控现场端视频监控及站房门禁系统建设技术要求(试行),先接入浙江省污染源自动监控视频门禁管理平台,待市平台建设完成后与省平台割接,并采用级联方式实现省、市、县联网。下位端视频信息存储时间应不少于90天,且具备历史录像调用回放等功能。新建视频设备应支持GB28181、DB33/T5022004标准

14、协议,站房门禁设备支持韦根协议,通过协议接入浙江省污染源自动监控视频门禁管理平台。(+)监控房要求1 .采用简易式板房2 .在线监测用监控房要求为独立专用房屋,不得与其他设施共用。3 .监控房室内应铺设放静电板,房屋层高一般不低于2.8米,面积不小于15平方米,平面格局为3米X5米),室内地面高于室外地面0.4米,同时,必须高于污水排放口地面最高位置,以利于设备采样检测后,自流顺畅排水。4 .监控房内应安装窗户,以利于通风、降温。但同时应安装防盗窗,做好防盗工作。5 .监控房内应引入独立的供电系统(业主提供),电源要求为220VAC(截面积不小于6i2,含接地线),功率为5KW以上,带空调插座。6 .监控房室外应按接地标准埋设地桩,以便设备安装后加装避雷装置接地使用。7 .监控房内安装空调,并具备来电自启动功能。8 .监控房内按普通照明需要,安装日光灯。9.根据浙江省环保厅对在线监控房的最新要求,监控房需配备温度和湿度计。序号工程项目规格/型号单位数量1站房主体500030002900
