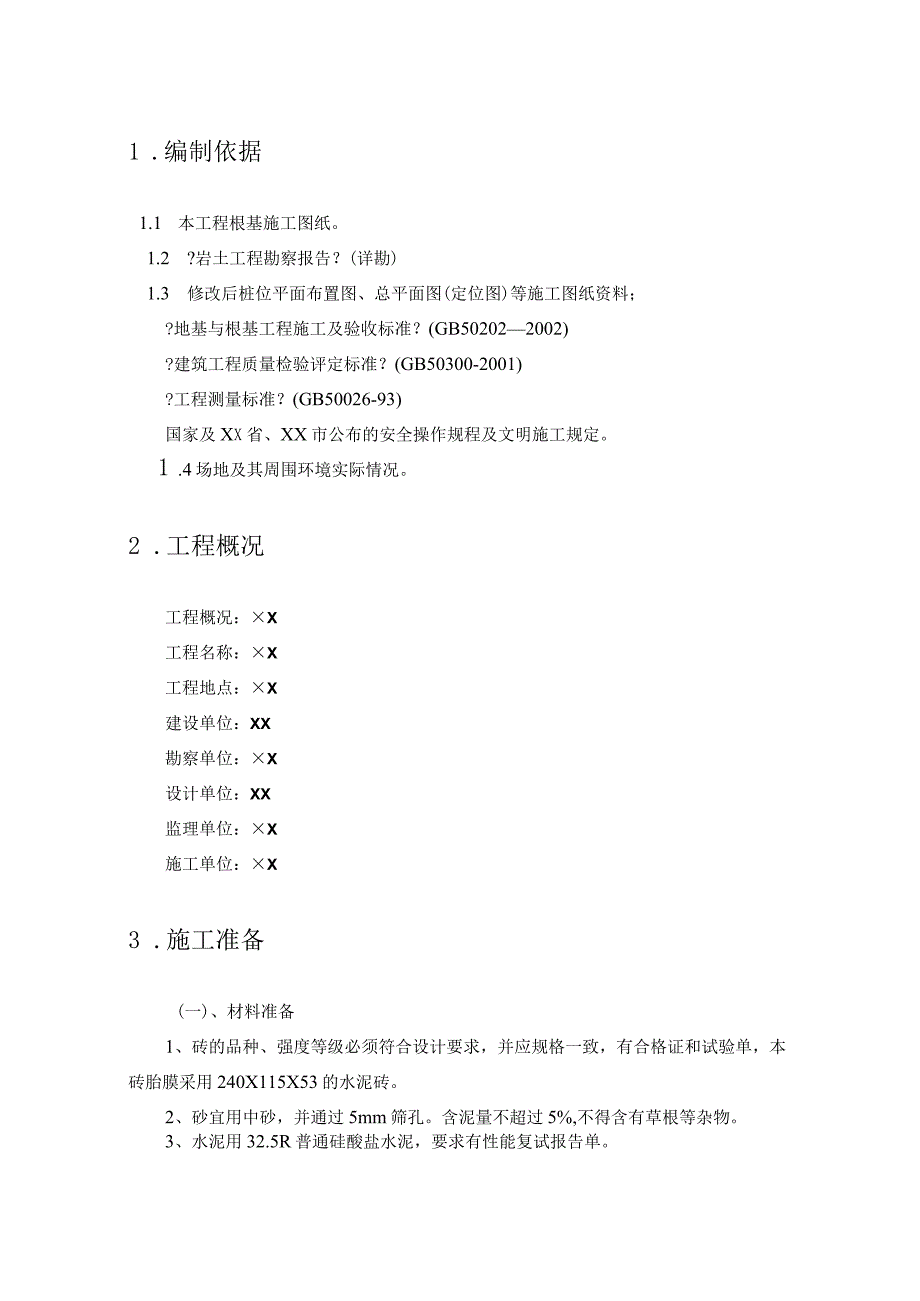

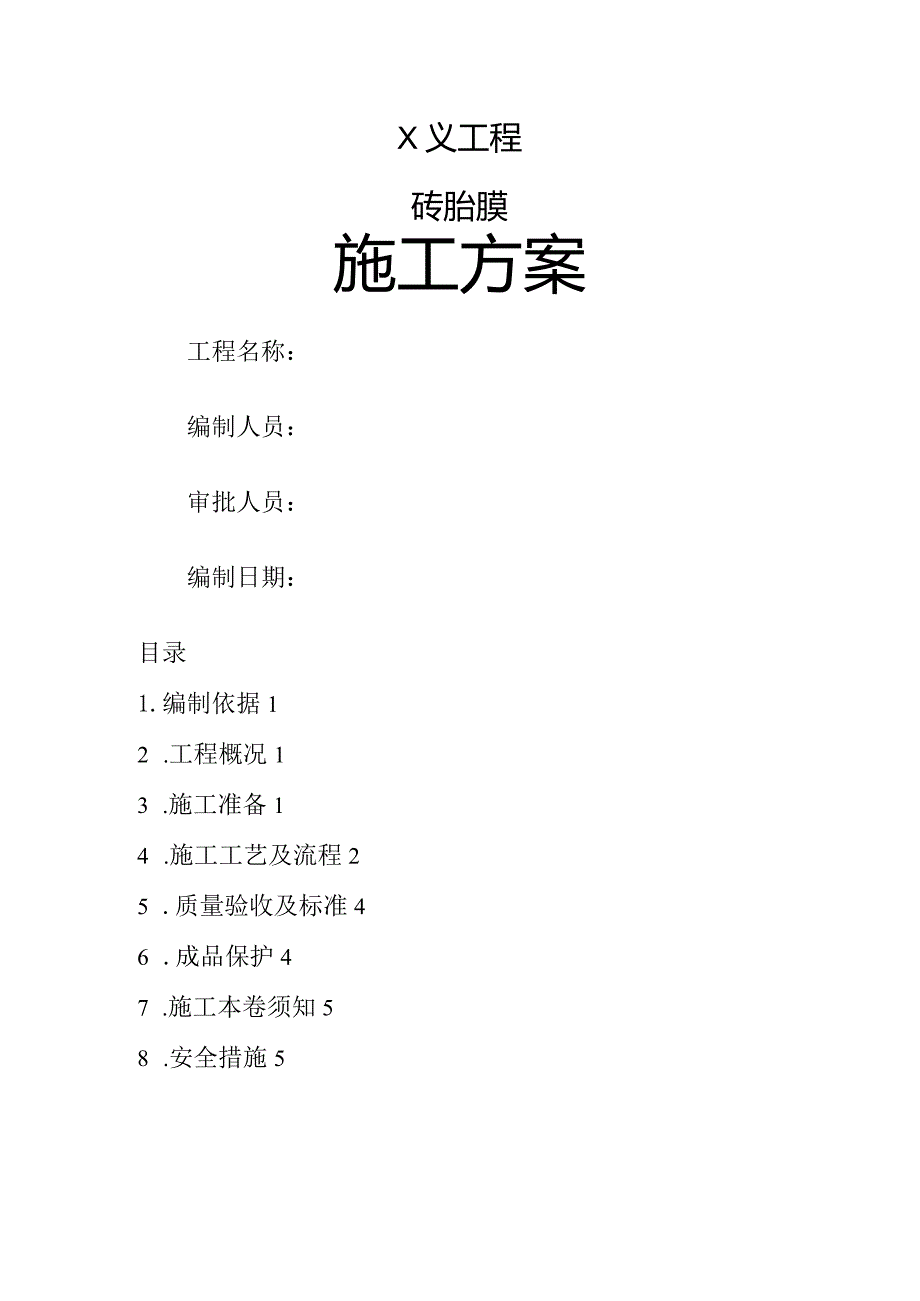

1、X义工程砖胎膜施工方案工程名称：编制人员：审批人员：编制日期：目录1.编制依据12 .工程概况13 .施工准备14 .施工工艺及流程25 .质量验收及标准46 .成品保护47 .施工本卷须知58 .安全措施51 .编制依据1.1 本工程根基施工图纸。1.2 ?岩土工程勘察报告？(详勘)1.3 修改后桩位平面布置图、总平面图(定位图)等施工图纸资料；?地基与根基工程施工及验收标准？(GB502022002)?建筑工程质量检验评定标准？(GB50300-2001)?工程测量标准？(GB50026-93)国家及XX省、XX市公布的安全操作规程及文明施工规定。1 .4场地及其周围环境实际情况。2 .工

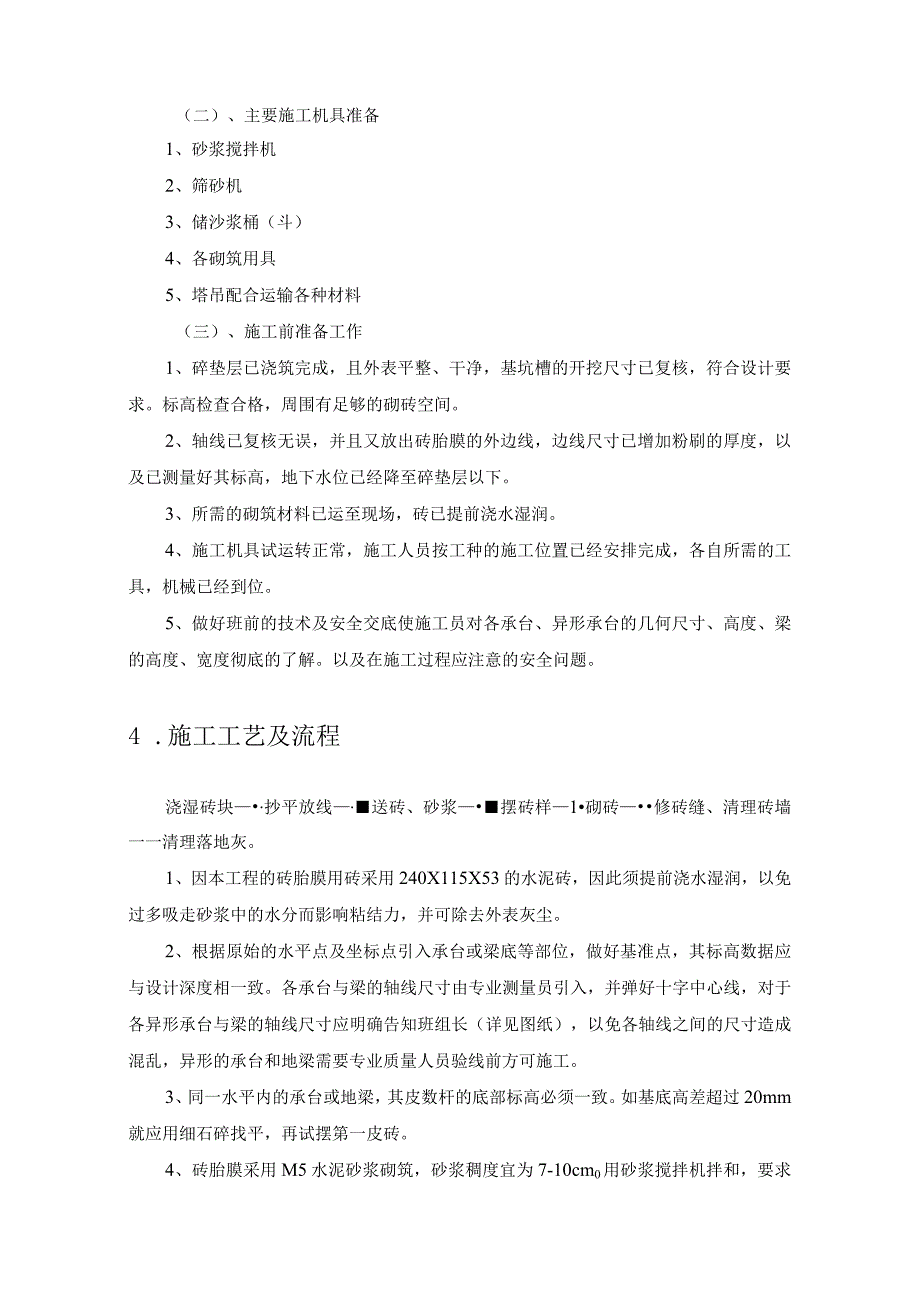

2、程概况工程概况：X工程名称：X工程地点：X建设单位：XX勘察单位：X设计单位：XX监理单位：X施工单位：X3 .施工准备(一)、材料准备1、砖的品种、强度等级必须符合设计要求，并应规格一致，有合格证和试验单，本砖胎膜采用240X115X53的水泥砖。2、砂宜用中砂，并通过5mm筛孔。含泥量不超过5%,不得含有草根等杂物。3、水泥用32.5R普通硅酸盐水泥，要求有性能复试报告单。（二）、主要施工机具准备1、砂浆搅拌机2、筛砂机3、储沙浆桶（斗）4、各砌筑用具5、塔吊配合运输各种材料（三）、施工前准备工作1、碎垫层已浇筑完成，且外表平整、干净，基坑槽的开挖尺寸已复核，符合设计要求。标高检查合格，周
3、围有足够的砌砖空间。2、轴线已复核无误，并且又放出砖胎膜的外边线，边线尺寸已增加粉刷的厚度，以及已测量好其标高，地下水位已经降至碎垫层以下。3、所需的砌筑材料已运至现场，砖已提前浇水湿润。4、施工机具试运转正常，施工人员按工种的施工位置已经安排完成，各自所需的工具，机械已经到位。5、做好班前的技术及安全交底使施工员对各承台、异形承台的几何尺寸、高度、梁的高度、宽度彻底的了解。以及在施工过程应注意的安全问题。4 .施工工艺及流程浇湿砖块抄平放线送砖、砂浆摆砖样1砌砖修砖缝、清理砖墙一一清理落地灰。1、因本工程的砖胎膜用砖采用240X115X53的水泥砖，因此须提前浇水湿润，以免过多吸走砂浆中的水
4、分而影响粘结力，并可除去外表灰尘。2、根据原始的水平点及坐标点引入承台或梁底等部位，做好基准点，其标高数据应与设计深度相一致。各承台与梁的轴线尺寸由专业测量员引入，并弹好十字中心线，对于各异形承台与梁的轴线尺寸应明确告知班组长（详见图纸），以免各轴线之间的尺寸造成混乱，异形的承台和地梁需要专业质量人员验线前方可施工。3、同一水平内的承台或地梁，其皮数杆的底部标高必须一致。如基底高差超过20mm就应用细石碎找平，再试摆第一皮砖。4、砖胎膜采用M5水泥砂浆砌筑，砂浆稠度宜为7-10cm0用砂浆搅拌机拌和，要求拌和均匀，拌和时间一般以所拌和材料拌和均匀为准。砂浆应随拌随用，由于现场条件有限，需要将砂
5、浆与水泥用塔吊或溜槽运输到基坑下搅拌，砂浆的堆放，应离砌成位置较近。砖堆场应堆在所砌墙外50Cm处。5、试摆的第一皮砖要尽量使用整砖，把半砖等不是整砖的砖摆放到转角或边上。砖与砖之间立缝宽度不能超过10mm,水平缝不能超过10mm,不应小于8mm。断砖的使用应分散合理组砌，不得在完工后有断砖的剩余。6、因在沉降缝处梁与梁之间相距距离很少，其相距距离为IoCm,应连成一体施工。7、砌筑时做到里外咬槎，上下层错缝，竖缝至少错开1/4砖长。8、承台砖胎膜与梁砖胎膜相连时应同时砌筑，后来连接时砂浆要饱满，接头部位的残留砂浆应清理干净，并浇水湿润，留置梁孔口时，其位置、标高应于设计图纸中一致。特别应注意
6、后浇带部位的砖胎膜施工，在熟悉岂具体尺寸及做法前方可施工构件尺寸详见最新版施工图纸，假设有不明确处及时与管理人员联系）。9、每砌完一个承台和梁的砖胎膜后，要立即清理完里面的杂物和积水，对其所完工的墙面进展质量自检，清洁墙面，才能开场施工垫层与下道工序。10、在砖胎膜内侧上口预先做好底板碎垫层厚度的包角，要求角边水平、顺直，要有利于碎垫层施工的搭接，且无明显的接槎痕迹。11、待砖胎膜粉刷完成且通过自检合格以后，及时上报监理进展验收，及时做好验收签证手续。12、对于桩偏差部位的砖胎膜，偏差部位需要施工人员做好记录，及时上报工程部管理人员，管理人员对于现场实际情况，在请示业主、监理前提下，局部做出增
7、大承台的调整，对于问题偏位严重的桩，需要请示设计院，另行出图施工。13、在酒店以及酒店公寓根基外Im处（四周），砌筑50Omm高的挡土墙，砂浆强度、其主材料与砖胎膜一样，防止因上方滑土、雨季划破对现场造成影响。14、泵房四周外围砌筑砖塔模。根基主梁和承台砖胎膜.砖胎膜大样图1.一为梁或承台的断面尺寸，承台L根据图纸要求。b-为砖胎膜厚度，外围根基主梁和承台的砖胎膜厚度均为240mm0h-为砖胎膜高度注：抹灰厚度为20mm(由于工期较紧，可根据现场实际情况确定)，对砖胎膜内侧防水5 .质量验收及标准(一)、主控工程(1)砖和砂浆的强度等级必须符合要求。(2)砌体的砂浆必须饱满密实，砖砌体的水平灰
8、缝的砂浆饱满度不小于80%,转角处严禁留直槎。(二)、基本工程(1)接槎处灰缝饱满，砂浆密实，砖缝平直。(三)、允许偏差工程?建筑工程施工质量验收标准?模板工程表4.2.7工程允许偏差(mm)检验方法轴线位置5用钢尺检查底模上外表标高+5用水准仪或拉线和钢尺检查垂直度6用经纬仪或吊线和钢尺检查相邻两边上下差2用钢尺检查外表平整度5用2m靠尺和塞尺检查6 .成品保护1、砖胎膜砌筑完毕以后，应注意防止在该部位进展剧烈的工作，待砖胎膜的砂浆强度到达75%以上时方可进展土方回填以及钢筋绑扎工作，以免造成砖墙失稳。2、在施工时由于穿插作业。桩基施工仍在作业，产生的大量泥浆和水应防止流入砖胎膜内。3、砌筑
9、施工时，不允许在已完工的垫层上面倒砂浆及砖块，必须用贮料斗或其它隔离材料加垫，以免污染垫层外表。7 .施工本卷须知1、开场搅拌时，各材料的计量应准确，误差应控制在允许范围内，搅拌时间控制以各材料充分搅拌均匀为准,且偏差在标准允许范围内，砂浆要随拌随用。2、雨天应有防止被雨冲刷的措施，应去除承台内、根基梁内的积水。3、对溢出墙面的砂浆要随时刮尽、刮顺平，半砖要分散使用。每砌完一段墙要清扫墙面，使墙面清洁，落地灰也同时去除。4、每天下班后应把所使用工具、机械清洗干净，整齐分类堆放。8 .安全措施1、认真贯彻“安全生产、预防为主的方针，全员遵守各项安全操作规程和有关安全法规，杜绝违章作业、违章指挥。
10、2、开工前要对工人进展三级安全教育和培训，开工后，施工人员必须执行安全管理制度和安全生产责任制，遵守安全生产六大纪律。每天进展班前安全交底，并做好交底签名记录。3、进入工地必须戴安全帽，操作人员必须戴好安全防护用品，施工现场严禁吸烟、喝酒、斗殴，应佩带统一制作的胸卡。4、不得在刚砌的砖胎膜上行走。5、塔吊吊运材料前，应对其塔吊的安全性能进展检查，符合安全要求前方可开吊。6、夜间施工照明用电必须要有接零，并且配有保护器。下班后，必须把机械拉闸、断电，并锁好配电箱门。7、机械的各传动部位应加防护罩，开关箱应按用电标准要求安装且每天下班后，关掉电源开关，并上好锁，开关箱应有良好的防雨措施，且安装结实。
