《技能培训资料之注塑工艺参数及其调整.docx》由会员分享,可在线阅读,更多相关《技能培训资料之注塑工艺参数及其调整.docx(4页珍藏版)》请在第壹文秘上搜索。
1、一、注塑过程可以简单的表示如下:上一周期完了一闭模填充一一保压回胶冷却开模一一脱模开始下一周期在填充保压降段,模腔压力随时间推移而上升,填充满型腔之后压力将保持在一个相对静态的状态,以补充由于收缩而产生的胶量不足,另外此压力可以防止由于注射的降低而产生的胶体倒流现象,这就是保压阶段,保压完了之后模腔压力逐渐下降,并随时间推移理论上可以降到零,但实际并不为零,所以脱模之后制品内部内存内应力,因而有的产品需经过后处理,清除残存应力。所谓应力,就是来傅高子链或者链段自由运动的力,即弯曲变形,应力开裂,缩孔等。二、注塑过程的主要参数1、注塑胶料温度,熔体温度对熔体的流动性能起主要作用,由于塑胶没有具体
2、的熔点,所谓熔点是一个熔融状态下的温度段,塑胶分子链的结构与组成不同,因而对其流动性的影响也不同,刚性分子链受温度影响较明显,如PC、PPS等,而柔性分子链如:PA、PPxPE等流动性通过改变温度并不明显,所以应根据不同的材料来调校合理的注塑温度。2、注塑速度是熔体在炮筒内(亦为螺杆的推进速度)的速度(MM/S)注射速度决定产品外观、尺寸、收缩性,流动状况分布等,一般为先慢一一快后慢,即先用一个较的速度是熔体更过主流道,分流道,进浇口,以达到平衡射胶的目的,然后快速充模方式填充满整个模腔,再以较慢速度补充收缩和逆流引起的胶料不足现象,直到浇口冻结,这样可以克服烧焦,气纹,缩水等品质不良产生。3
3、、注塑压力是熔体克服前进所需的阻力,直接膨响产品的尺寸,重量和变形等,不同的塑胶产品所需注塑压力不同,对于象PA、PP等材料,增加压力会使其流动性显著改善,注射压力大小决定产品的密度,即外观光泽性。4、模具温度,有些塑胶料由于结晶化温度高,结晶速度慢,需要较高模温,有些由于控制尺寸和变形,或者脱模的需要,要较高的温度或较低温度,如PC一般要求60度以上,而PPS为了达到较好的外观和改善流动性,模温有时需要160度以上,因而模具温度对改善产品的外观、变形、尺寸,胶模方面有不可抵估的作用。三,注塑专业参数含义说明1、注射量注射量是指注塑机螺杆在注塑时,向模具内所注射的熔体量。注射量二螺杆推进容积*
4、P*CP为注塑物料密度C对结晶型聚合物为0.85,对非结晶型聚合物为0.93注塑机不可用来加工小于注射量1/10或超过注射量70%的制品2、计量行程(预塑行程)每次注射程序终止后,螺杆处在料桶的最前端,当预塑程序到达时,螺杆开始旋转,物料被送到螺杆头部,螺杆在物料的反作用下后退,碰到限位开关为止,此过程为计量过程。注射量的大小与计量行程的精度有关,太小,注射量不够,太大,使料桶前部每次注射后余料太大,使熔体温度不均或过热分解。预塑后计量实中的熔体其纵向温度和径向温度都有温差,螺杆转数,预塑背压和料桶温度都将对熔体温度和温差有较大影响。3、防延量防延量是指螺杆计量到位后,又直线地倒退一距离,使计

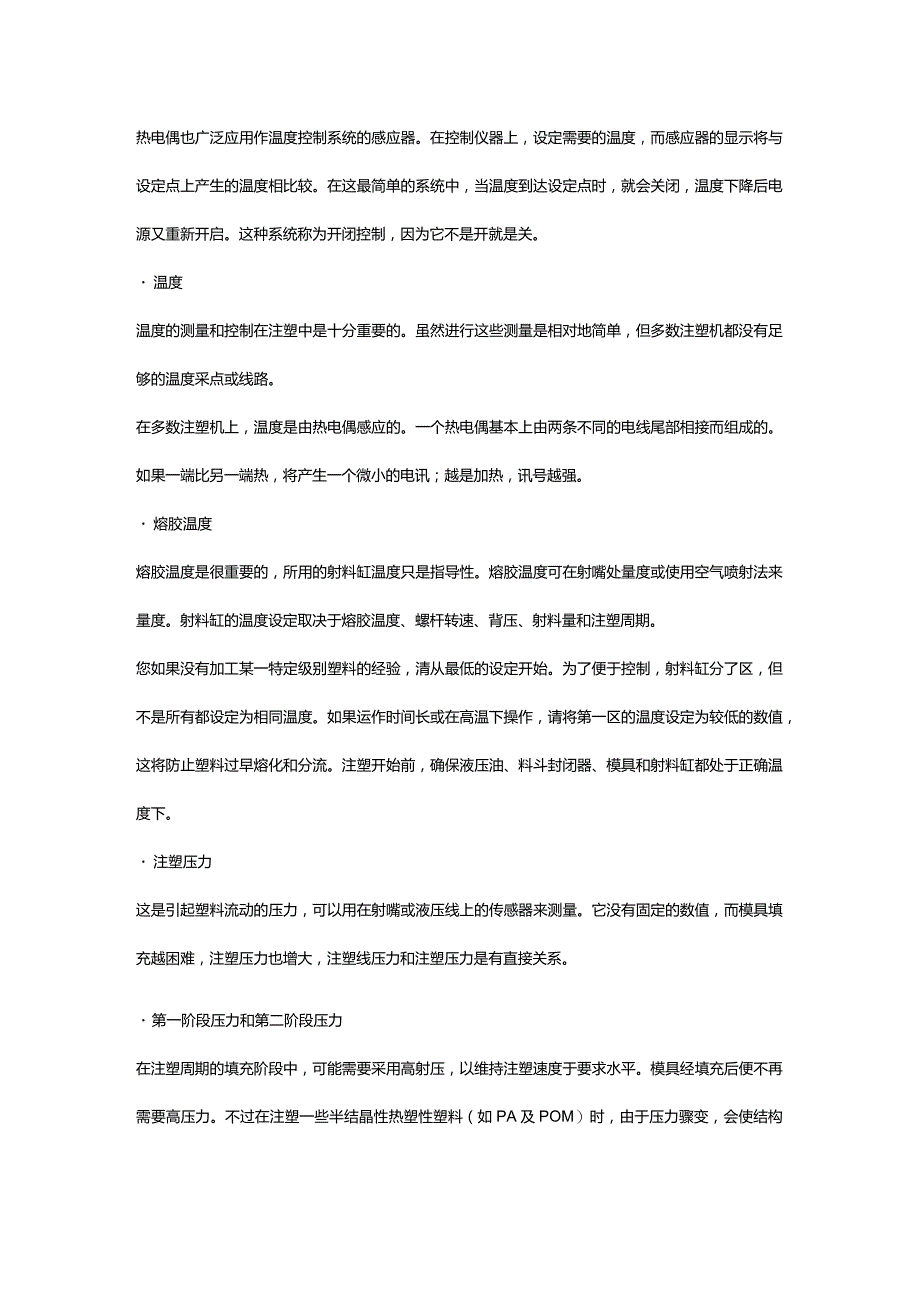

5、量室的比容变大,内压下降,防止流体从计量室中流出。防流延还有一目的是注射喷嘴不退后进行预塑时,降低喷嘴流道系统压力,降低内应力,并在开模时容易抽出料把,防延量大会使计量室中挟杂有气泡,对粘度大的物料可不设防延量。以上各参数通过合理调校可以得到符合品质要求的产品,如尺寸可以通过注塑压力,模温、注塑速度,背压来达到。四,怎样调较注塑工艺参数 温度的控制热电偶也广泛应用作温度控制系统的感应器。在控制仪器上,设定需要的温度,而感应器的显示将与设定点上产生的温度相比较。在这最简单的系统中,当温度到达设定点时,就会关闭,温度下降后电源又重新开启。这种系统称为开闭控制,因为它不是开就是关。 温度温度的测量和
6、控制在注塑中是十分重要的。虽然进行这些测量是相对地简单,但多数注塑机都没有足够的温度采点或线路。在多数注塑机上,温度是由热电偶感应的。一个热电偶基本上由两条不同的电线尾部相接而组成的。如果一端比另一端热,将产生一个微小的电讯;越是加热,讯号越强。 熔胶温度熔胶温度是很重要的,所用的射料缸温度只是指导性。熔胶温度可在射嘴处量度或使用空气喷射法来量度。射料缸的温度设定取决于熔胶温度、螺杆转速、背压、射料量和注塑周期。您如果没有加工某一特定级别塑料的经验,清从最低的设定开始。为了便于控制,射料缸分了区,但不是所有都设定为相同温度。如果运作时间长或在高温下操作,请将第一区的温度设定为较低的数值,这将防
7、止塑料过早熔化和分流。注塑开始前,确保液压油、料斗封闭器、模具和射料缸都处于正确温度下。 注塑压力这是引起塑料流动的压力,可以用在射嘴或液压线上的传感器来测量。它没有固定的数值,而模具填充越困难,注塑压力也增大,注塑线压力和注塑压力是有直接关系。 第一阶段压力和第二阶段压力在注塑周期的填充阶段中,可能需要采用高射压,以维持注塑速度于要求水平。模具经填充后便不再需要高压力。不过在注塑一些半结晶性热塑性塑料(如PA及POM)时,由于压力骤变,会使结构恶化,所以有时无须使用次阶段压力。 锁模压力为了对抗注射压力,必须使用锁模压力,不要自动地选择可供使用的最大数值,而要考虑投影面积,计算一个适合的数值
8、。注塑件的投影面积,是从锁模力的应用方向看到的最大面积。对大多数注塑情况来说,它约为每平方英寸2吨,或每平方米31兆牛顿。然而这只是个低数值,而且应当作为一个很粗略的经验值,因为,一旦注塑件有任何的深度,那么侧壁便必须考虑。 背压这是螺杆后退前所须要产生及超越的压力,采用高背压虽有利于色料散布均匀及塑料熔化,但却同时延长了中螺杆回位时间,减低填充塑料所含纤维的长度,并增加了注塑机的应力;故背压越低越好,在任何情况下都不能超过注塑机注塑压力(最高定额)的20% 注塑速度这是指螺杆作为冲头时,模具的填充速度。注塑薄壁制品时,必须采用高射速,以便于熔胶未凝固时完全填充模具,生产较为光滑的表面。填充时使用一系列程序化的射速,避免产生喷射或困气等缺陷。注射可在开环式或闭环式控制系统下进行。 射嘴压力射嘴压力是射嘴里面的压力。它大约就是引起塑料流动的压力。它没有固定的数值,而是随模具填充的难度加大而增高。射嘴压力、线压力和注射压力之间有直接的关系。在螺旋式注塑机上,射嘴压力大约比注射压力少大约百分之十左右。而在活塞式注塑机时压力损失可达到百分之十左右。而在活塞式注塑机时压力损失可达到百分之五十。
