1、新华工程师手册第五章图形生成Maker目录第5章图形生成系统5-11 概述5-11.1 图形生成软件简介5-11.2 功能描述5-12 使用说明5-22.1 图形生成软件调用5-22.2 图形生成软件组成及说明5-23 菜单说明5-43.1 文件5-43.2 编辑5-103.3 显示5-133.4 组5-153.5 排列5-163.6 工具5-193.7 属性5-333.8 窗口5-363.9 帮助5-374 动态连接5-384.1 动态编辑5-384.2 动画连接类型5-414.3 触摸连接5-414.4 输出连接5-514.5 颜色连接5-564.6 其它连接5-615 图库的使用5-69

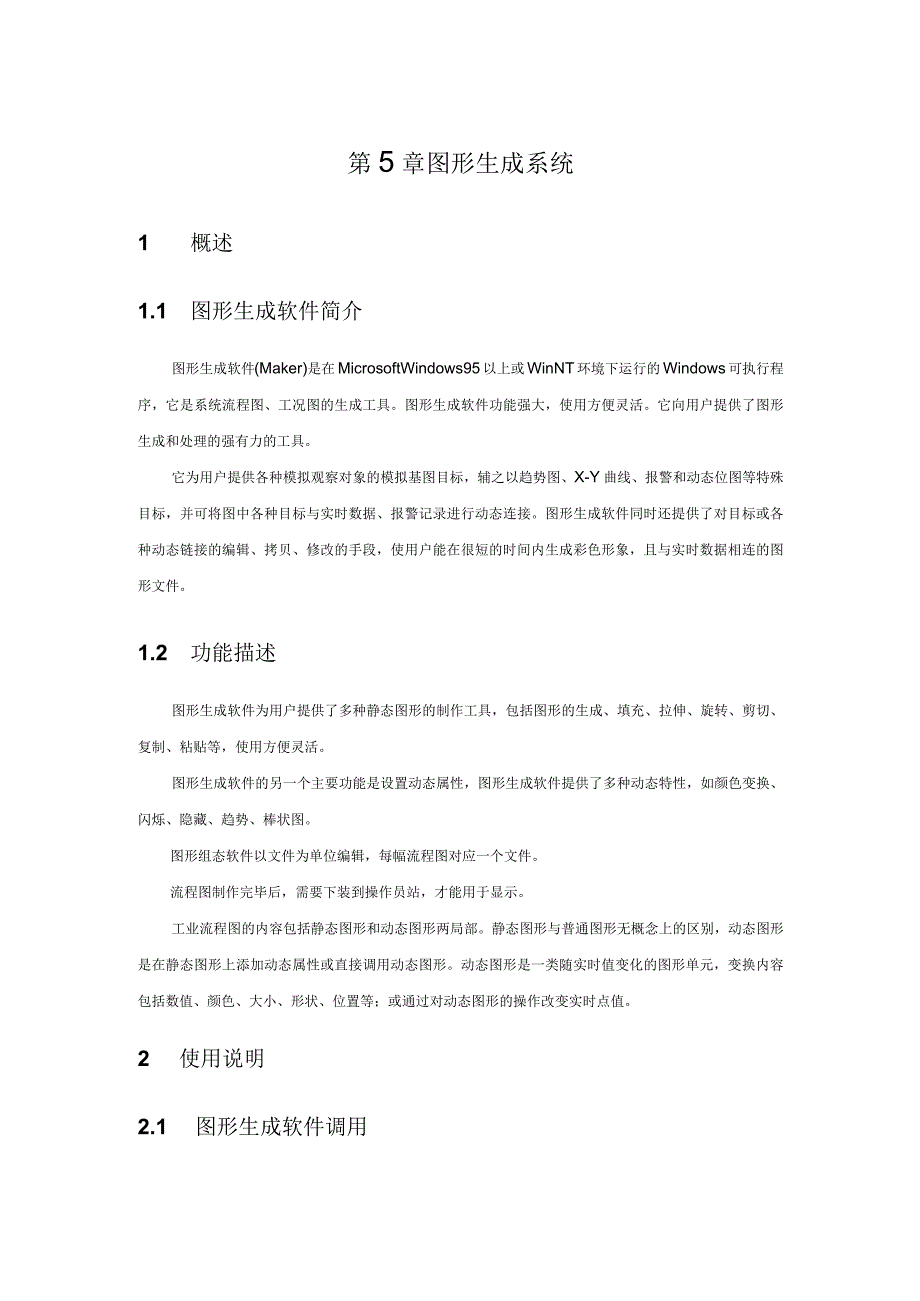

2、5.1 翻开和关闭图库5-695.2 图库的使用5-695.3 图库中参数设置5-69第5章图形生成系统1 概述1.1 图形生成软件简介图形生成软件(Maker)是在MicrosoftWindows95以上或WinNT环境下运行的Windows可执行程序，它是系统流程图、工况图的生成工具。图形生成软件功能强大，使用方便灵活。它向用户提供了图形生成和处理的强有力的工具。它为用户提供各种模拟观察对象的模拟基图目标，辅之以趋势图、X-Y曲线、报警和动态位图等特殊目标，并可将图中各种目标与实时数据、报警记录进行动态连接。图形生成软件同时还提供了对目标或各种动态链接的编辑、拷贝、修改的手段，使用户能在很
3、短的时间内生成彩色形象，且与实时数据相连的图形文件。1.2 功能描述图形生成软件为用户提供了多种静态图形的制作工具，包括图形的生成、填充、拉伸、旋转、剪切、复制、粘贴等，使用方便灵活。图形生成软件的另一个主要功能是设置动态属性，图形生成软件提供了多种动态特性，如颜色变换、闪烁、隐藏、趋势、棒状图。图形组态软件以文件为单位编辑，每幅流程图对应一个文件。流程图制作完毕后，需要下装到操作员站，才能用于显示。工业流程图的内容包括静态图形和动态图形两局部。静态图形与普通图形无概念上的区别，动态图形是在静态图形上添加动态属性或直接调用动态图形。动态图形是一类随实时值变化的图形单元，变换内容包括数值、颜色、
4、大小、形状、位置等；或通过对动态图形的操作改变实时点值。2 使用说明2.1 图形生成软件调用以工程师身份登陆NETWlN软件，单击“图形生成”按钮，弹出图形生成界面。2.2 图形生成软件组成及说明图形生成系统界面如图5.2-1所示。图5.2T图形生成系统界面（1）菜单栏：列出下拉菜单的名称。菜单翻开后，用户可选用其中的各项命令，有些命令后标有快捷键注释，可以不必点击下拉菜单而直接按快捷键来执行操作。当菜单名称为暗显时，该菜单命令无效。（2）工具栏：列出一些常用菜单命令相对应的快捷按钮。鼠标停留在工具栏的快按钮键上，命令名称会显示出来。快捷按钮暗显时，该命令不可用。（3）绘图工具栏：提供根本图形
5、的画图工具的快捷按钮。鼠标停留在绘图工具栏的快捷按钮上，命令名称会显示出来。快捷按钮被按下时，该命令才起作用。（4）编辑工具栏：提供根本图形编辑快捷按钮。鼠标停留在编辑工具栏的快捷按钮上，命令名称会显示出来。快捷按钮暗显时，该命令不可用。（5）调色板：显示当前画笔前景色和背景色。显示方式如“1”，上面的方格为前景色，下面的方格为背景色。在调色板内的色块上，单击左键，即可改变前景颜色；单击右键，即可改变背景颜色。系统提供256种固定颜色，用户还可以增加自定义颜色。（6）工作区：用于编辑流程图的工作区域。（7）状态栏：显示绘图工具栏中选中快捷键的命令名称。（8）光标位置栏：显示当前光标在工作区中的
6、坐标位置。（9）时间显示栏：显示当前日期和时间。3菜单说明本节将按菜单顺序，说明菜单的功能和使用方法，使用户掌握图形生成软件的各种编辑工具和绘图工具，从而顺利完成静态流程图的开发。3.1 文件每幅流程图画面为一个文件，流程图画面存放在“工程数据路径Fig”下，文件扩展名为“.fig”。单击菜单栏中的“文件”，弹出下拉菜单，见图5.3-1。文件创建Ctrl+N打开.Ctrl+O打开122版保存Ctrl+S保存1.22版另名保存设置背景图删除背景图转换图库图形属性退出图5.3T文件菜单3.1.1 创立新文件创立新的图形文件。单击“文件”，选择下拉菜单中“创立”或单击工具栏中Dl那么在工作区中生成新
7、文件，新文件“无标题”。3.1.2 翻开现有文件翻开现有文件。单击“文件”，选择下拉菜单中“翻开”或单击工具栏中01将弹出“翻开”窗口，如图5.3-2所示。缺省路径为“工程数据路径Fig”。选中要翻开的文件，单击“翻开”；单击“取消”，那么取消“翻开”命令。打开三：JJ1查找范围9：卜FlG1k囱回周#01备变送电顺控.FIG回#01备变停电顺控.FIG画#1厂变备用换工作顺控.fig酉#1厂变工作换备用顺控FIG国#1发变组接线.fig国#1机组UPS系统图.fig星#1机组主接线.fig国#1顺控并网.FIG酉#1顺控停机.FIG酉#1照明变工作换备用顺控.日国#2厂变备用换工作顺控FIG
8、哥收厂变工作换备用顺控FIGEj1文件名:圈掘打开I文件类型Q）：I文档类型伍Q3取消/图5.3-2翻开3.1.3 翻开1.22幅员形文件翻开1.22幅员形文件。单击“文件”，选择下拉菜单中“翻开1.22版”，那么1.22图形文件被翻开。3.1.4 保存保存当前文件。单击“文件”，选择下拉菜单中“保存”或单击工具栏中,如果是“无标题”的新文件，需要在弹出的“保存为”窗口中填写文件名，如图5.3-3所示，单击“保存”后保存该文件；对于已有文件名的文件，那么直接保存。a凶保存在X):IFlG1JiScj应H国*备变送电顺控FIG酉#1机组主接线fig画#01备变停电顺控.FIG画#1顺控并网FIG
9、画#1厂变备用换工作顺控Eg画#1顺控停机FIG画#1厂变工作换备用顺控FlG画#1照明变工作换备用顺控FJ国#1发变组接线6g商#2厂变备用换工作顺控FIG回#1机组UPS系统图.ig回I#2厂变工作换备用顺控FIGEj1文件名:I强蠲保存）保存类型复）：I所有文件（*.*）二1改消I1N图5.3-3保存为注意文件名必须加后缀“fig，否那么图形显示软件将不能识别该文件为XDPS图形文件。3.1.5 保存为1.22幅员形文件把当前文件保存为1.22幅员形文件。单击“文件”，选择下拉菜单中“保存1.22版”，将弹出“另存为”窗口。在文件名栏内输入该图形文件的文件名，那么该图形文件被保存为1.2
10、2版本。3.1.6 另名保存把现有文件保存为其它名称。单击“文件”，选择下拉菜单中“另名保存”，那么弹出“保存为”窗口，如图5.3-3所示。键入新文件名后单击“保存”，即可将修改后的文件保存到另一文件，原文件内容不变。3.1.7 设置背景图选择一个现有文件画面作为当前图形文件的背景。单击文件”，选择下拉菜单中“设置背景图”，那么弹出“翻开”窗口，如图5.32所示，选中文件后单击“翻开”。设置好的背景图将作为一个整体背景。3.1.8 删除背景图删除当前文件中作为背景文件。单击菜单栏中的“文件”，选择下拉菜单中“删除背景图”，那么原先被引入的背景图被删除，其它内容不受影响。3.1.9 设置图形属性
11、设置图形名称、画面尺寸、背景色及相邻图形文件等属性。单击“属性”，弹出图形属性设置窗口，如图5.3-4所示。使用图形生成软件来完成一幅流程图首先应设置图形属性，定义出主窗口的图形大小和背景色，图与图的相邻关系可以在流程图全部完成后再定义。图5.3-4图形属性 图名：流程图名称，在模拟图一览时显示。 宽度：画面宽度，单位为像素。如果显示器的分辨率为1280X1024,画面宽度通常设置为1280。 高度：画面高度，单位为像素。如果显示器的分辨率为1280X1024,画面高度通常设置为800至900o 背景色：用于设置图形的背景色。白色背景容易使运行人员产生视觉疲劳，所以一般采用墨绿色或海蓝色。通常
12、流程图采用统一的背景色。单击背景色下的色块，弹出调色板，如图5.3-5所示。选择根本颜色下的色块，单击“确定”。那么工作区的背景色变为选中的颜色。图5.3-5调色板 左图：单击对话框右侧工J,将弹出下拉菜单，用鼠标移动滚动条，选择左侧流程图。 右图：单击对话框右侧，1,将弹出下拉菜单，用鼠标移动滚动条，选择右侧流程图。 以下图：单击对话框右侧工1,将弹出下拉菜单，用鼠标移动滚动条，选择上一幅流程图。 上图：单击对话框右侧工L将弹出下拉菜单，用鼠标移动滚动条，选择下一幅流程图。3.1.10 转换图库将1.22幅员库转换为2.0幅员库。3.1.11 退出退出图形生成软件。单击菜单栏中的“文件”，选
13、择下拉菜单中“退出”，图形生成软件被关闭。如当前文件尚未保存，系统将弹出提示用户保存当前文件的窗口。3.2 编辑编辑是对工作区中选中的对象进行的。单击菜单栏中“编辑”,弹出下拉菜单，如图5.3-6所示。下拉菜单中的命令暗显时，该命令不可用。编辑撤消重复Ctrl+ZCtrl+Y复捌更切Ctrl+X拷贝Ctrl+C粘贴ClrHV谓像旋转选择所有目标F2删除Del图5.3-6编辑3.2.1 撤销撤销以前的操作，可无限制的撤销以前的操作。当用户想要撤销不满意的操作，可单击“撤销”或单击工具栏中来取消操作。此命令可重复屡次。可以撤销的操作有：删除、移动、拉伸。在保存文件或成组、打碎操作之前的操作不能再撤
14、销。3.2.2 重复恢复撤销的操作。单击“重复”或单击工具栏中即可恢复刚刚撤销的操作。可重复屡次，直至恢复所有撤销操作。单击“复制”，将弹出设置窗口，如图5.3-7所示。使用此命令，可以将选定目标方便地复制出多个拷贝。 行数：拷贝排列的行数。 列数：拷贝排列的列数。 行距：拷贝排列的行距，单位为像素。 列距：拷贝排列的列距，单位为像素。图5.3-7复制3.2.4 剪切将选中对象从画面中删除，并粘贴到剪贴板中。单击“剪切”或工具条中国，将当前选中的对象，包括动态属性拷贝到剪贴板中，选中的对象被删除。也可以单击右键在弹出的菜单中选择“剪切”来完成这项操作。3.2.5 拷贝将当前选中的对象，包括其动态属性拷贝到剪贴板中。单击“拷贝”或工具条中用L将当前选中的对象，包括动态属性拷贝到剪贴板中，选定的对象保持不变。也可以单击右键在弹出的菜单中选择“拷贝”来完成这项操作。3.2.6 粘贴将剪贴板中的内容拷贝到画面中。单击“粘贴”或工具条中晦L将剪贴板的对象，包括动态属性拷贝到当前画面中。也可以单击右键在弹出的菜单中选择“粘贴”来完成这项操作。3.2.7 镜像镜像选中的对象。单击“镜像一垂直”或工具条中OloL将当前选中的对象，以选中目标的中心线为轴，垂直翻转；单击“镜像一水平”或工具条中I等I,将当前
