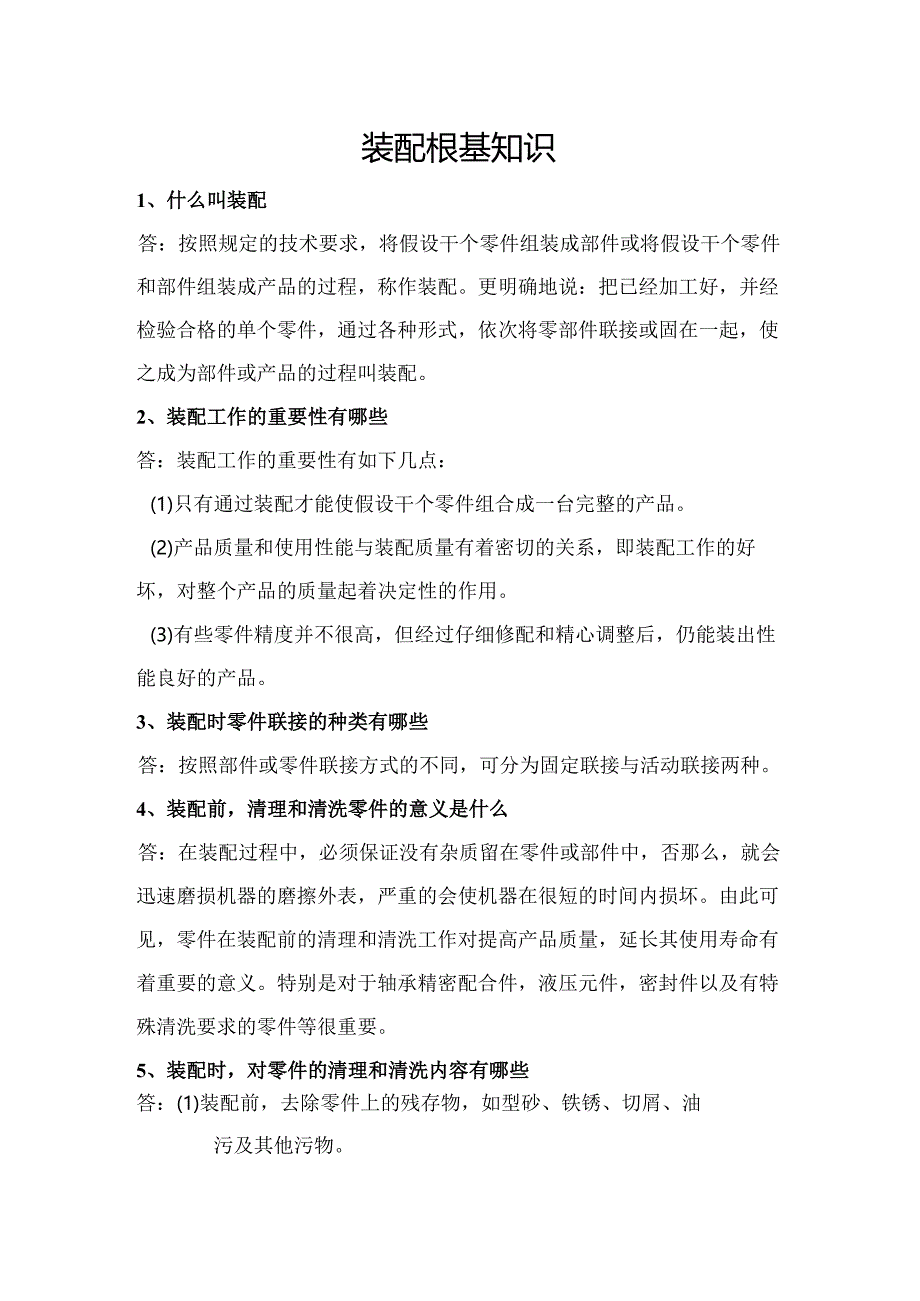

机械装配基础知识.docx_第1页
第1页 / 共5页

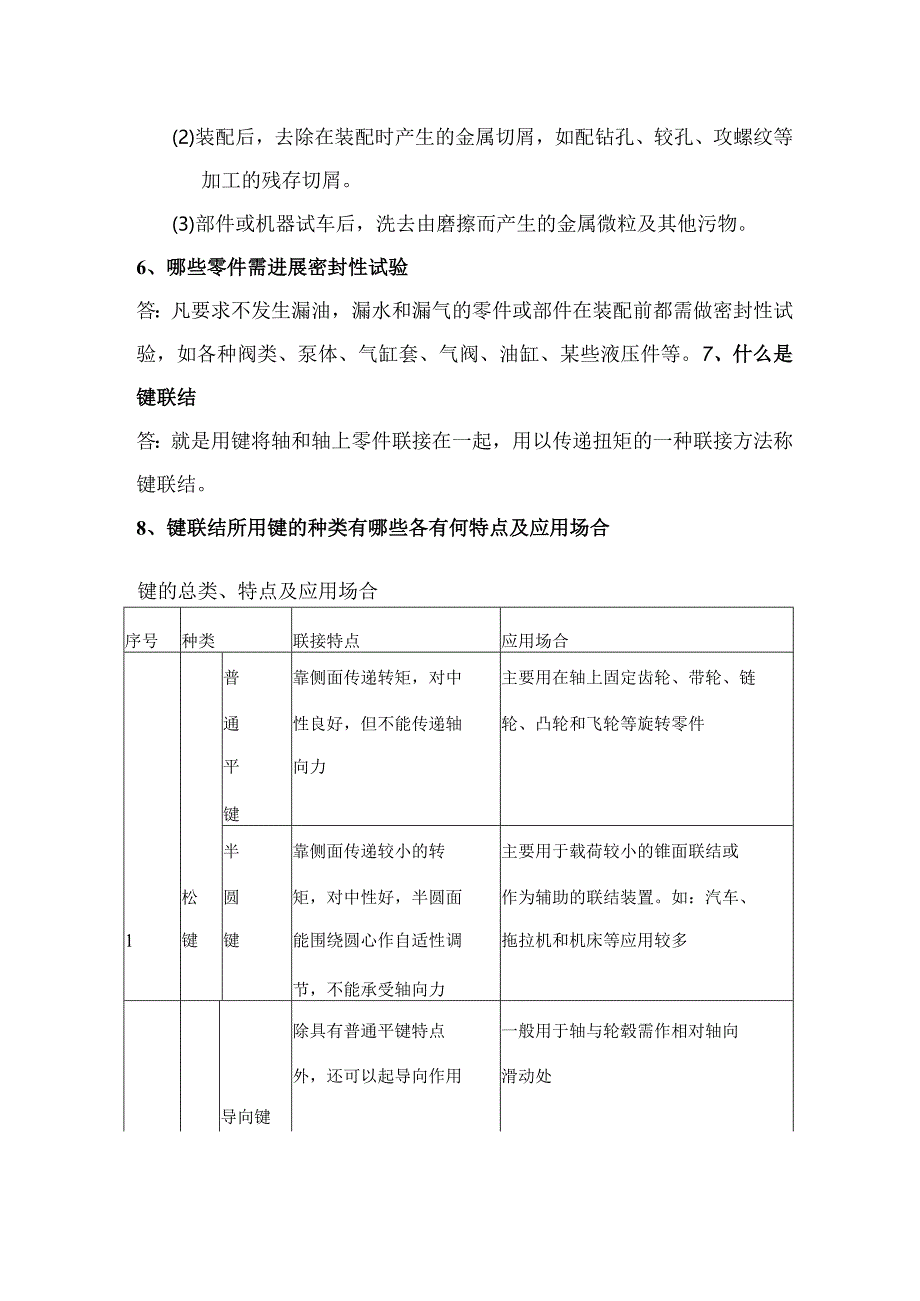

机械装配基础知识.docx_第2页
第2页 / 共5页
机械装配基础知识.docx_第3页
第3页 / 共5页
机械装配基础知识.docx_第4页
第4页 / 共5页
机械装配基础知识.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《机械装配基础知识.docx》由会员分享,可在线阅读,更多相关《机械装配基础知识.docx(5页珍藏版)》请在第壹文秘上搜索。

1、装配根基知识1、什么叫装配答:按照规定的技术要求,将假设干个零件组装成部件或将假设干个零件和部件组装成产品的过程,称作装配。更明确地说:把已经加工好,并经检验合格的单个零件,通过各种形式,依次将零部件联接或固在一起,使之成为部件或产品的过程叫装配。2、装配工作的重要性有哪些答:装配工作的重要性有如下几点:(1)只有通过装配才能使假设干个零件组合成一台完整的产品。(2)产品质量和使用性能与装配质量有着密切的关系,即装配工作的好坏,对整个产品的质量起着决定性的作用。(3)有些零件精度并不很高,但经过仔细修配和精心调整后,仍能装出性能良好的产品。3、装配时零件联接的种类有哪些答:按照部件或零件联接方

2、式的不同,可分为固定联接与活动联接两种。4、装配前,清理和清洗零件的意义是什么答:在装配过程中,必须保证没有杂质留在零件或部件中,否那么,就会迅速磨损机器的磨擦外表,严重的会使机器在很短的时间内损坏。由此可见,零件在装配前的清理和清洗工作对提高产品质量,延长其使用寿命有着重要的意义。特别是对于轴承精密配合件,液压元件,密封件以及有特殊清洗要求的零件等很重要。5、装配时,对零件的清理和清洗内容有哪些答:(1)装配前,去除零件上的残存物,如型砂、铁锈、切屑、油污及其他污物。(2)装配后,去除在装配时产生的金属切屑,如配钻孔、较孔、攻螺纹等加工的残存切屑。(3)部件或机器试车后,洗去由磨擦而产生的金

3、属微粒及其他污物。6、哪些零件需进展密封性试验答:凡要求不发生漏油,漏水和漏气的零件或部件在装配前都需做密封性试验,如各种阀类、泵体、气缸套、气阀、油缸、某些液压件等。7、什么是键联结答:就是用键将轴和轴上零件联接在一起,用以传递扭矩的一种联接方法称键联结。8、键联结所用键的种类有哪些各有何特点及应用场合键的总类、特点及应用场合序号种类联接特点应用场合普靠侧面传递转矩,对中主要用在轴上固定齿轮、带轮、链通性良好,但不能传递轴轮、凸轮和飞轮等旋转零件平向力键半靠侧面传递较小的转主要用于载荷较小的锥面联结或松圆矩,对中性好,半圆面作为辅助的联结装置。如:汽车、1键键能围绕圆心作自适性调拖拉机和机床

4、等应用较多节,不能承受轴向力导向键除具有普通平键特点外,还可以起导向作用一般用于轴与轮毂需作相对轴向滑动处2紧键靠上、下面传递转矩,键本身有L100的斜度,能承受单向轴向力,但对中性差一般用于需承受单方向的轴向力及对中性要求不严格的联接处3花键矩形接触面大,轴的强度高,传递转矩大,对中性及导向性好,但成本高一般用于需对中性好、强度高、传递转矩大的场合。如汽车和拖拉机以及切削力较大的机床传动轴等渐开线形三角形9、松键联结的装配要点有哪些答:松键联结的装配要点有如下几点:S)装配前要清理键和键槽的锐边,毛刺以防装配时造成过大的过盈。(2)对重要的键联结,装配前应检查键的直线度误差,键槽对称误差度和

5、倾斜度误差。3)用键头与轴槽试配松紧,应能使键紧紧地嵌在轴槽中。(4)锂配键长,键宽与轴键槽间应留0.1mm左右的间隙。(5)在配合面上涂机油,用铜棒或台虎钳(钳口上应加铜皮垫)将键压装在轴槽中,直至与槽底面接触。(6)试配并安装套件,安装套件时要用塞尺检查非配合面间隙,以保证同轴度要求。(7)对于滑动键,装配后应滑动自如,但不能摇晃,以免引起冲击和振动。10、花键联结的装配要点有哪些答:花键联结有固定套和滑动套两种类型。(1)固定套联结的装配要点检查轴、孔的尺寸是否在允许过盈量的范围内。装配前必须去除轴、孔锐边和毛刺。装配时可用铜棒等软材料轻轻打入,但不得过紧,否那么会拉伤配合外表。过盈量要

6、求较大时,可将花键套加热(80120摄氏度)后再进行装配。11、装配圆柱销的要点有哪些答:(1)圆柱销一般多用于各种机件的定位(如夹具、各类冲模等)。所以装配前应检查销钉与销孔是否有适宜的过盈量。一般过盈量在0.0Imm左右为适宜。(2)为保证联接质量,应将联接件两孔一起钻钱。(3)装配时,销上应涂机油润滑。(4)装入时,应用软金属垫在销子端面上,然后用锤子将销钉打入孔中。也可用压入法装入。(5)在打不通孔的销钉前,应先用带切销锥的钱刀最后钱到底,同时在销钉外圆用油石磨一通气平面,否那么由于空气排不出,销钉打不进去。11、装配圆锥销的要点有哪些答:(1)将被联接工作的两孔一起钻较。(2)边钱孔

7、,边用锥销试测孔径,以销能自由插入销长的80%为宜。(3)销锤入后,销子的大头一般以露出工件外表或使之一样平为适。(4)不通锥孔内应装带有螺孔的锥销,以免取出困难。12、过盈联接的装配要点有哪些答:过盈联接的装配要点有如下几点:(1)相配合的外表粗糙度应符合要求。(2)相配合的外表要求十分清洁。(3)经加热或冷却的配合件在装配前要擦试干净。(4)装配时配合外表必须用油润滑,以免装配时擦伤外表。(5)装压过程要保持连续,速度不宜太快,一般2-4mms为宜。(6)压入时,特别是开场压入阶段必须保持轴与孔的中心线一致,不允许有倾斜现象。(7)细长的薄壁件(如管件)要特别注意检查其过盈量和形状误差,装配时尽量采用垂直压入,以防变形。13、过盈联接的方法有哪些各适用于什么场合答:过盈联接的方法一般有如下几种:(1)压入法,适用于配合要求较低或配合长度较短的场合。此法多用于单件生产。(2)热胀配合法,一般适用于大型零件,而且过盈量较大的场合。(3)冷宿配合法,冷缩法与热胀法相比,收缩变形量较小,因而多用于过渡配合,有时也用于过盈量较小的配合。(4)液压套合法,一般适用于将轴,轴套一起进展压入的场合。
