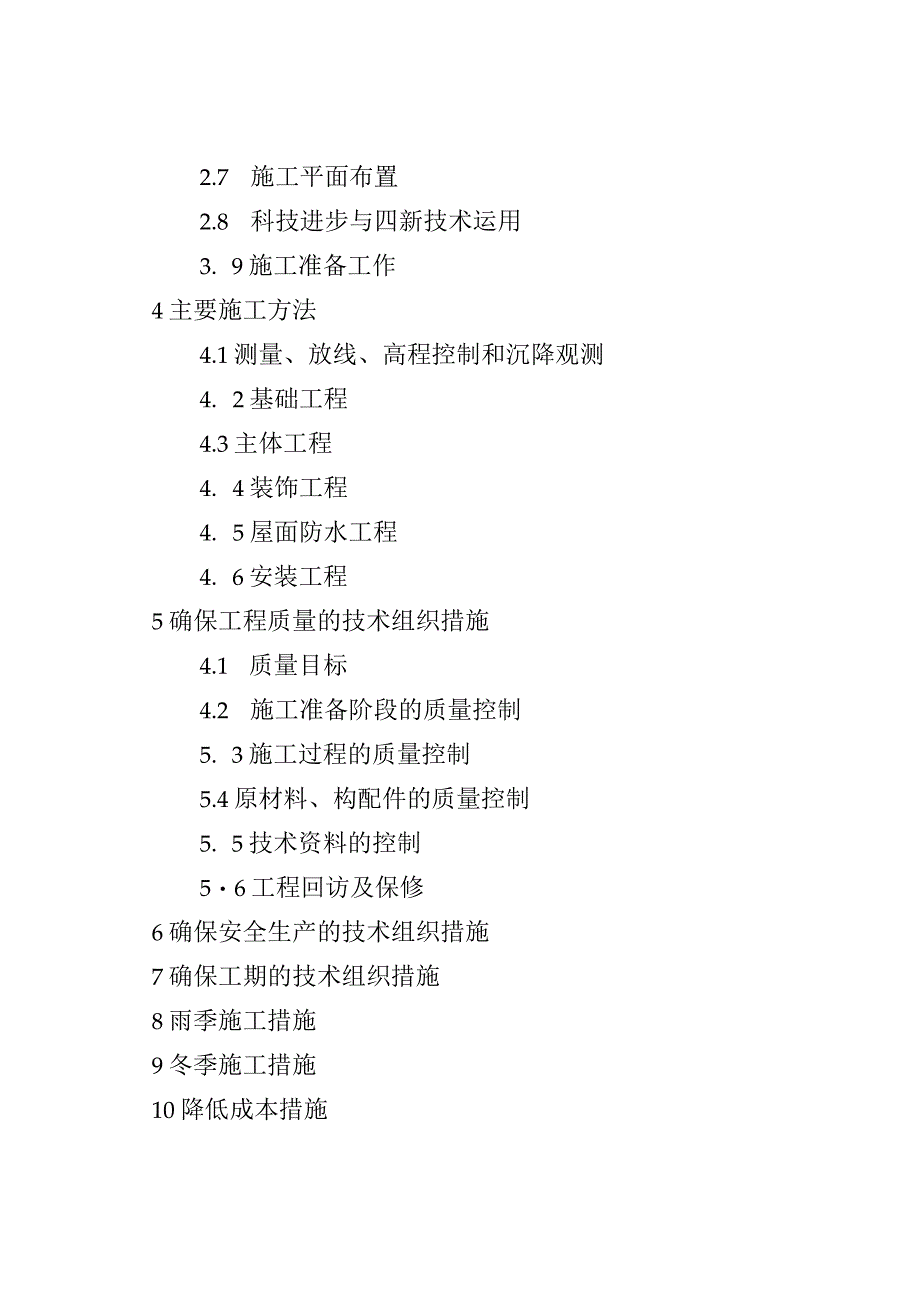

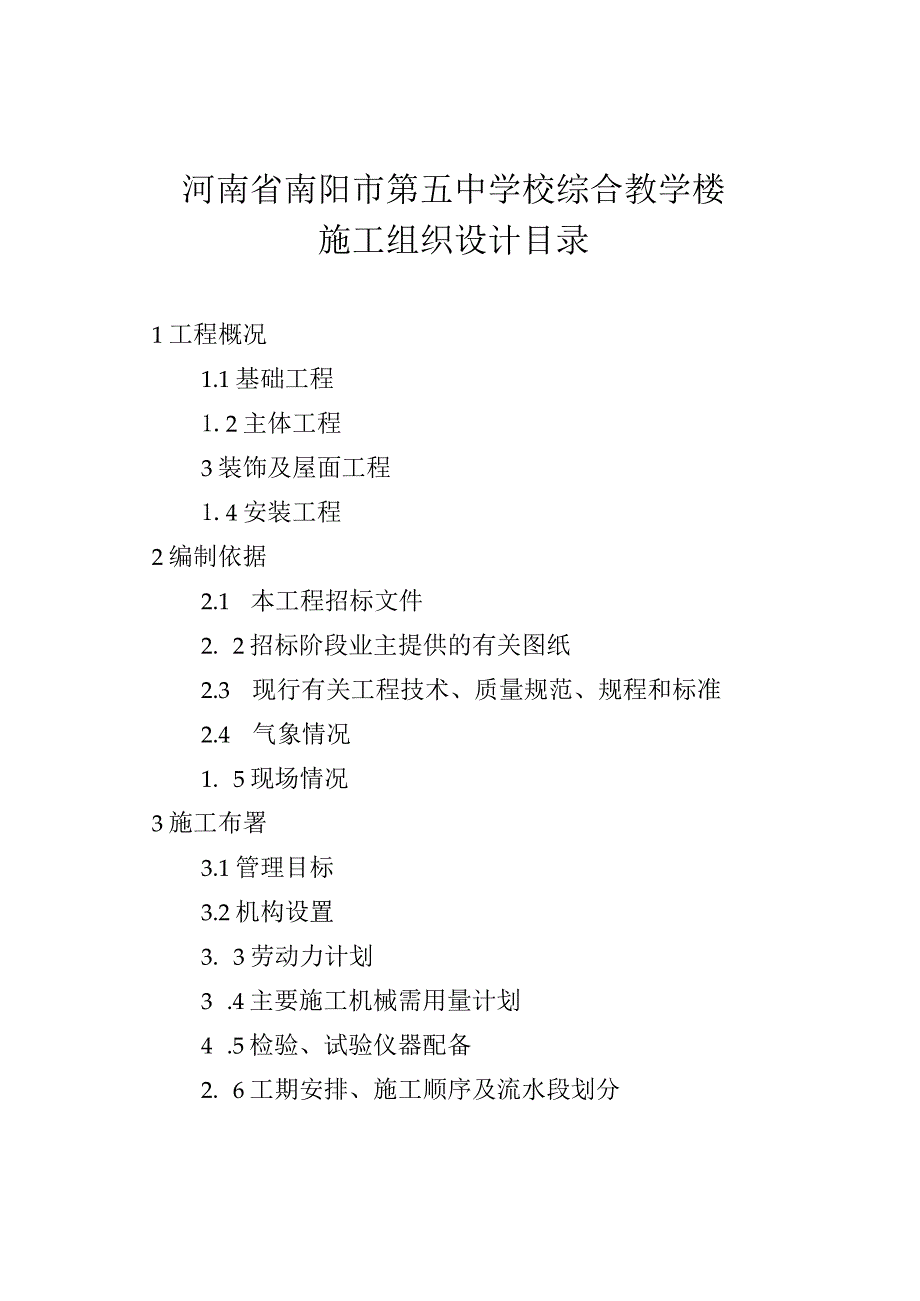

1、河南省南阳市第五中学校综合教学楼施工组织设计目录1工程概况1.1基础工程1.2主体工程3装饰及屋面工程1.4安装工程2编制依据2.1 本工程招标文件2. 2招标阶段业主提供的有关图纸2.3 现行有关工程技术、质量规范、规程和标准2.4 气象情况1. 5现场情况3施工布署3.1管理目标3.2机构设置3. 3劳动力计划3 .4主要施工机械需用量计划4 .5检验、试验仪器配备2. 6工期安排、施工顺序及流水段划分2.7 施工平面布置2.8 科技进步与四新技术运用3. 9施工准备工作4主要施工方法4.1测量、放线、高程控制和沉降观测4. 2基础工程4.3主体工程4. 4装饰工程4. 5屋面防水工程4.

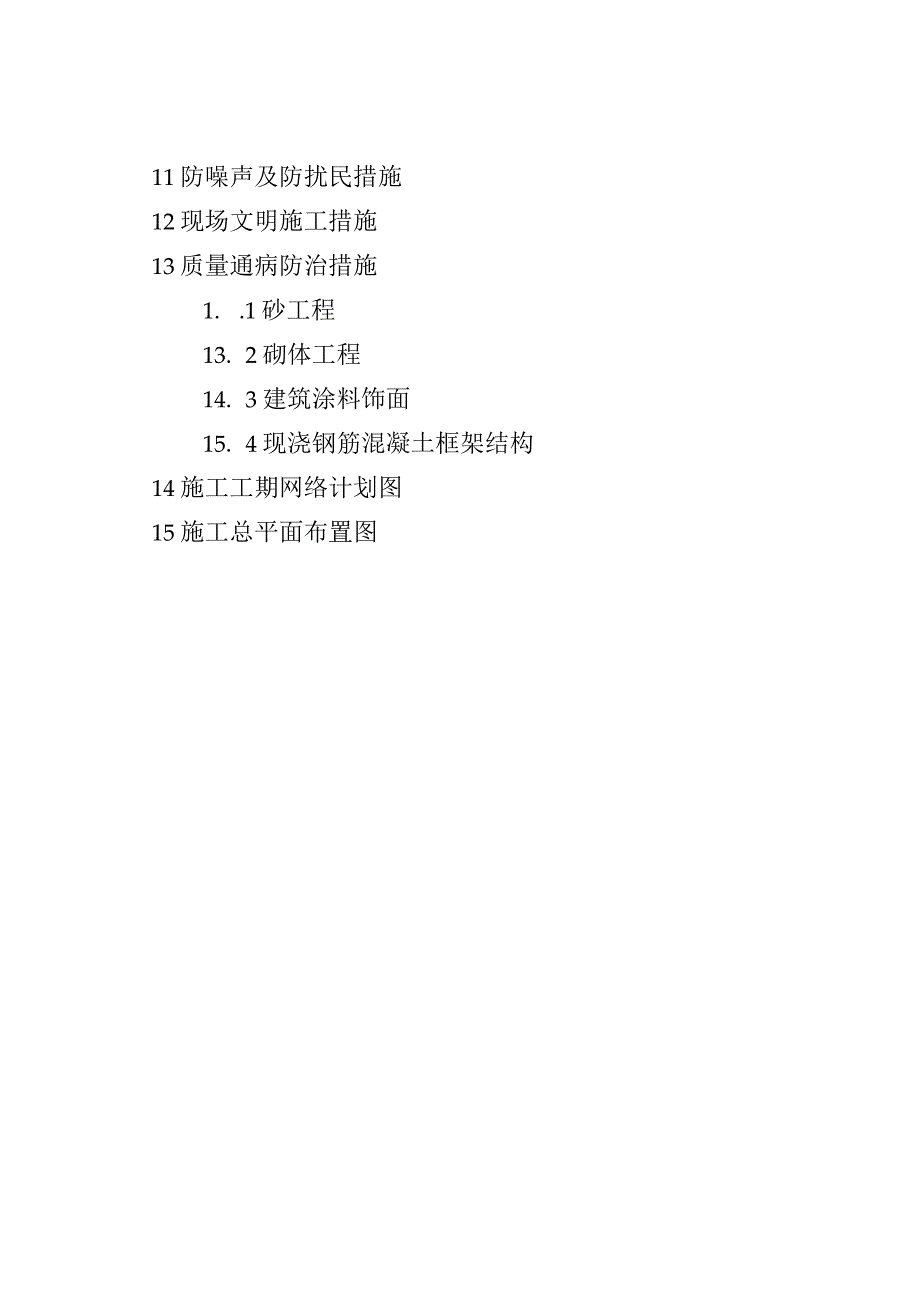

2、 6安装工程5确保工程质量的技术组织措施4.1 质量目标4.2 施工准备阶段的质量控制5. 3施工过程的质量控制5.4原材料、构配件的质量控制5. 5技术资料的控制56工程回访及保修6确保安全生产的技术组织措施7确保工期的技术组织措施8雨季施工措施9冬季施工措施10降低成本措施11防噪声及防扰民措施12现场文明施工措施13质量通病防治措施1. .1砂工程13. 2砌体工程14. 3建筑涂料饰面15. 4现浇钢筋混凝土框架结构14施工工期网络计划图15施工总平面布置图河南省南阳市第五中学校综合教学楼施工组织设计1工程概况南本工程位于南阳市第五中学校院内，总建筑面积16600m2o由1区、2区、3
3、区和4区四部分组成。1区主要功能为办公；2区主要功能为试验；3区、4区主要功能为教学。工程为全框架结构，结构安全等级为二级，抗震设防烈度为6度，抗震等级为三级，1区合理使用年限为100年，其余为50年。地基承载力标准值取fk=120KNm%l区为九层框架结构（局部十层），设有一部电梯，2、3、4区均为六层框架结构，层高3.9m。各区之间由变形缝分开，3、4区内分别设有后浇带。平面组合形式如图1所示。1. 1基础工程1区基础为C35钢筋碎筏板基础（含地梁），2、3、4区基础为C30钢筋税条形基础，1区基底标高为-2.900,筏板厚60Omnb2、3、4区基底标高为-2.900；筏板基础及钢筋税条
4、形基础下有100nmI厚砂垫层，上为框架柱、构造柱及砖基础。碎等级除垫层为Clo外，1区其余均为C35,2、2、4区均为C30o3区的9-10轴线之间、4区的9-10轴线之间基础设有后浇带。砖基础材料为MUlO机制砖，0.000以下砂浆为M7.5水泥砂浆;设有基础地圈梁。2区102001区15400A-85图1南阳市第五中学综合教学楼平面组合示意图1.2 主体工程为框架结构。梁、柱、楼板、楼梯均为现浇钢筋碎。碎采用机械搅拌振捣，碎泵运输，先浇框架柱，后浇梁板，框架柱施工缝留在框架梁下口和现浇楼板顶面，楼梯施工缝留在楼层上三步或下三步处，1区碎等级均为C35,2、3、4区佐等级均为C30。3、4
5、区的9-10轴线之间设有后浇带。后浇带处用UEA微膨胀磅。一层砌体、女儿墙墙体采用MUlo机制砖，M5.0混合砂浆。I区电梯井墙体及填充墙按照原设计和图纸会审相关条款施工。1.3装饰及屋面工程卫生间楼地面为地砖楼地面，其余楼地面均为水磨石楼地面；2、3、4区为磁砖墙裙。外墙为水泥砂浆抹灰,表面刷高级墙漆,局部粘贴花岗岩；内墙及顶棚采用混合砂浆抹灰，外罩仿瓷涂料；卫生间及走廊内侧IlOOmm高贴釉面砖墙裙，设有木门和铝合金窗、塑钢窗。屋面防水为合成高分子卷材和涂膜一级防水屋面。雨蓬为水泥砂浆防水屋面。1区十层设计有部分网架穹顶。1.4 安装工程分电气工程、给排水工程两分部。电气工程含动力配电、照
6、明、火灾自动报警、防雷接地等分项；给排水工程含给水、排水、消防分项。1.4. 1电气部分管线为PVC管，内穿铜芯塑料软线。火灾自动报警系统、火灾事故广播系统、火灾通讯系统及联动控制系统均采用导线穿钢管沿墙、板、梁等处暗装敷设。1.4.2给水管采用铝塑复合管，给水管阀门、弯头等采用铜制配件。排水管采用减噪PVC管，粘结连接。消防管道采用焊接钢管，焊接或法兰连接。2编制依据2.1本工程招标文件图纸会审。2.2招标阶段业主提供的有关施工图纸。2.3现行有关工程技术、质量规范、规程和标准：GBJ300-88工程测量规范GB50206-93土方与爆破工程施工及验收规范GBJ201-83GBJ202-83
7、锚杆喷射碎支护技术规范GBJ86-85GB50203-98混凝土结构工程施工及验收规范GB50204-92JGT/T10-95GB50209-95JGJ73-91久屋面工程技术规范GB50207-94GBJ242-82通风与空调工程施工及验收规范GB50243-97JGJ104-97GB50259-96GB50268-97建筑工程质量评定标准GBJ301-88GB50235-97GB50258-96GB50139-92GBJ242-82GB50126-89GB50274-98GB50278-98JGJ81-91GB50194-93GB50205-95管道安装手册（中国建筑出版社）全国给排水标准
8、图集（中国建筑出版社）建筑安装工程质量检验评定标准（中国建筑出版社）建筑安装工程施工工艺标准（中国建筑出版社）给水与排水工程施工手册（中国建筑出版社）建筑安装分项工程施工工艺标准（中国建筑出版社）2.4气象情况夏季最高极限气温41,冬季最低极限气温为一21C.最大冻土厚度为30Omm。主导风向为东北风，雨季为79月份，冬施时间是本年度十二月初至次年二月底。2. 5现场情况场地土为三类。水源由施工单位打井解决，电源从场外西南角落引入现场。拟建3区靠近现场南边原教工住宅楼，四个区内有原试验楼。在基础工程施工中，需进行防护。通过学校后门可将拟用材料运抵现场，交通便利。但拟建建筑位于五中院内，毗邻教学
9、区，需采取防噪声污染措施。为减少教学和施工相互干扰，拟在现场南部另设学生入运动场专门通道。3施工布署3.1管理目标3. 工程质量等级:省优质工程。4. 1.2工期:总工期385天。3. 1.3安全施工目标:杜绝重大伤亡事故,重伤频率控制在1%。以内。轻伤频率控制在5%。以内。3. 1.4文明施工目标：省级文明工地。3.1 .5服务目标：全面履行对业主的各项承诺，树立服务第一的思想,以科学、先进的组织手段和技术手段，满足业主的各项要求。3.2 机构设置我公司将本项目实行项目法施工，从施工技术、施工组织方面优先安排，重点保障，配备业务水平高和具有现场管理施工经验的管理人员，设立四组一室（工程技术组
10、、质量安全组、材料设备组、成本核算组、综合办公室），建立以项目经理为首的强有力管理层对工程进行全面管理。项目部机构设置见下图。3.3劳动力计划我公司拟投入四个土建队、二个装饰队、二个安装队承担该项目的施工任务，力保项目按期完成。有些工种项目，如挖土、浇筑碎等打破工种界限。施工平均劳动力人数为238人，高峰期劳动力人数为350人，劳动力配备见下图。工种人数工种人数测量放线工2抹灰工80计量工2架子工10钢筋工60电工4模板工80机操工18混凝土工20装修工60瓦工80普通工80安装工303.4主要施工机械需用量计划现场设碎集中搅拌站。碎施工及砂浆搅拌设2台750型搅拌机.2台塔吊（臂长45m）及
11、三台物料提升机运送钢筋、模板架料、碎等。一台碎输送泵运送基础碎，塔吊运输基础以上碎。钢筋加工机械配备齐全。主要机械配备详见下表。主要施工机械设备一览表序号机械名称规格型号功率(KW)数量完好情况1塔吊TQZ-60402台完好2佐输送泵HB-60351台完好3碎搅拌机7505.5X21台完好4装载机ZLB151台完好5物料提升机1.5X33台完好6液压反铲挖土机PC20001台完好7对焊机UN-75751完好8竖向埋弧焊机40X22完好9交流电焊机BX-50012X55台完好10钢筋切断机GJ5-4031台完好11钢筋弯曲机G町一4031台完好12锥螺纹套丝机1台完好13电动除锈机2台完好14台
12、钻2台完好15力矩扳手10套完好16砂轮切割机30031台完好17电动圆盘锯5.51台完好18插入式振动器2X1010台完好19平板振动器5.5X88台完好20水磨石机51010台完好213.5检验、试验仪器配备序号设备名称规格型号数量完好情况1经纬仪J2-JD1台完好2水准仪DS3、DSO.5各1台完好3坍落度筒1只完好4磅称1台完好5砂浆稠度仪1台完好6碎试模10组完好7牙型规4套完好8卡规4套完好9砂浆试模6组完好3.6工期安排、施工顺序及流水段划分3.6.1本工程定额工期427天。经分析、优化，我公司决定通过精心组织，实现工期目标385天。以1区施工工序为主导工序，基础施工60天，主体
13、施工175天（包括砌体施工完毕），砌体施工至七层，即插入内抹灰，这样装修工程时间可达175天；安装工程穿插进行，不占施工总工期。3.6.2四个区各自分成两个流水段进行施工,楼栋之间进行流水，1区流水段施工缝设在9-10轴之间,2区流水段施工缝设在11T2轴线之间；3、4区流水段施工缝设在后浇带处。各施工段之间根据工序顺序，合理组织平行流水、立体交叉作业。详见施工工期网络计划图。3. 6.3由于In区位于原教工1#住宅楼处,IH区施工时间向后推迟.3.7 施工平面布置施工现场为四合院，原实验楼北侧2713.5m范围内和南侧20X12.5m范围内为树木、花坛、铁栅栏，需进行砍伐、移植、拆除。由于现场水源不能满足施工要求，现场排水无法与市政排污相接，经甲方决定：有乙方打井解决施工用水问题，并挖化粪池解决现场排水。施工区南侧、东侧、西侧部分考虑安全起见，立面全部采用竹夹板防护到顶，平面搭设专用双层
