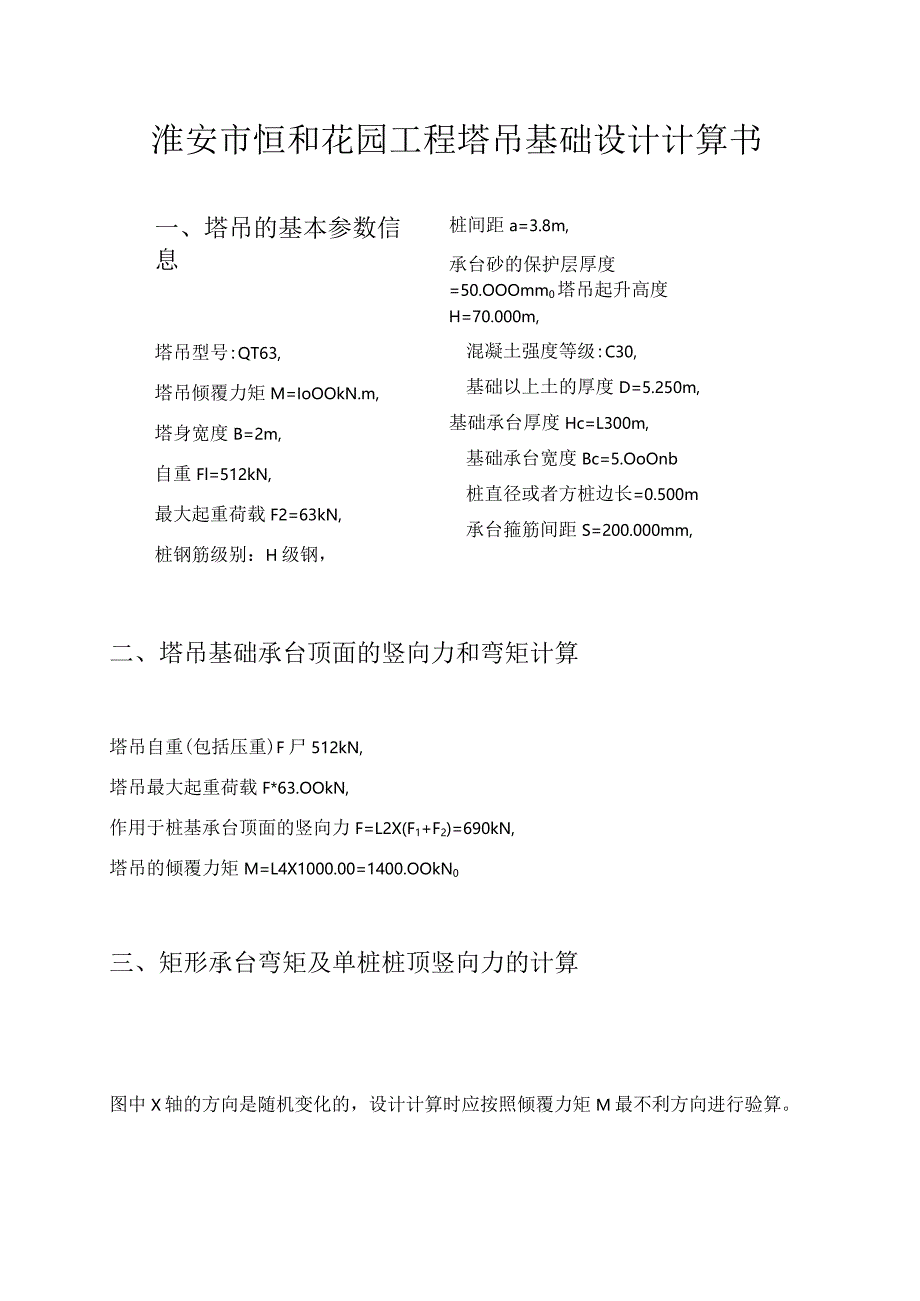

1、淮安市恒和花园工程塔吊基础设计计算书一、塔吊的基本参数信息塔吊型号:QT63,塔吊倾覆力矩M=IoOOkN.m,塔身宽度B=2m,自重Fl=512kN,最大起重荷载F2=63kN,桩钢筋级别：H级钢，桩间距a=3.8m,承台砂的保护层厚度=50.OOOmm0塔吊起升高度H=70.000m,混凝土强度等级:C30,基础以上土的厚度D=5.250m,基础承台厚度Hc=L300m,基础承台宽度Bc=5.OoOnb桩直径或者方桩边长=0.500m承台箍筋间距S=200.000mm,二、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重(包括压重)F尸512kN,塔吊最大起重荷载F*63.OOkN,作用于桩基承

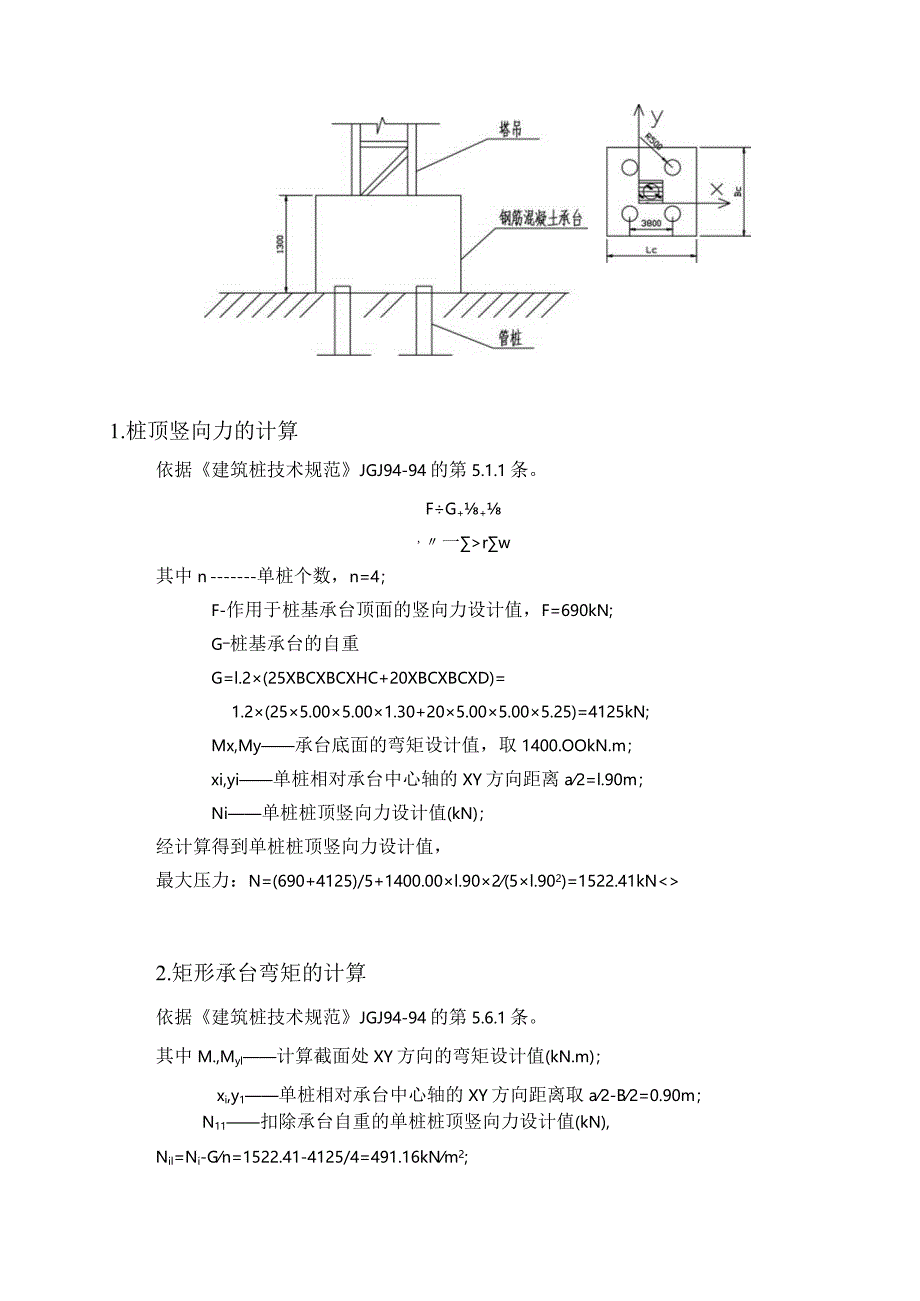

2、台顶面的竖向力F=L2X(F1+F2)=690kN,塔吊的倾覆力矩M=L4X1000.00=1400.OOkN0三、矩形承台弯矩及单桩桩顶竖向力的计算图中X轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。1.桩顶竖向力的计算依据建筑桩技术规范JGJ94-94的第5.1.1条。FG+,一rw其中n单桩个数，n=4；F-作用于桩基承台顶面的竖向力设计值，F=690kN;G桩基承台的自重G=l.2(25XBCXBCXHC+20XBCXBCXD)=1.2(255.005.001.30+205.005.005.25)=4125kN;Mx,My承台底面的弯矩设计值，取1400.OOkN
3、.m；xi,yi单桩相对承台中心轴的XY方向距离a2=l.90m；Ni单桩桩顶竖向力设计值(kN)；经计算得到单桩桩顶竖向力设计值，最大压力：N=(690+4125)/5+1400.00l.902(5l.902)=1522.41kN2.矩形承台弯矩的计算依据建筑桩技术规范JGJ94-94的第5.6.1条。其中M.,Myl计算截面处XY方向的弯矩设计值(kN.m)；xi,y1单桩相对承台中心轴的XY方向距离取a2-B2=0.90m；N11扣除承台自重的单桩桩顶竖向力设计值(kN),Nil=Ni-Gn=1522.41-4125/4=491.16kNm2;经过计算得到弯矩设计值：MXI=My1=2X

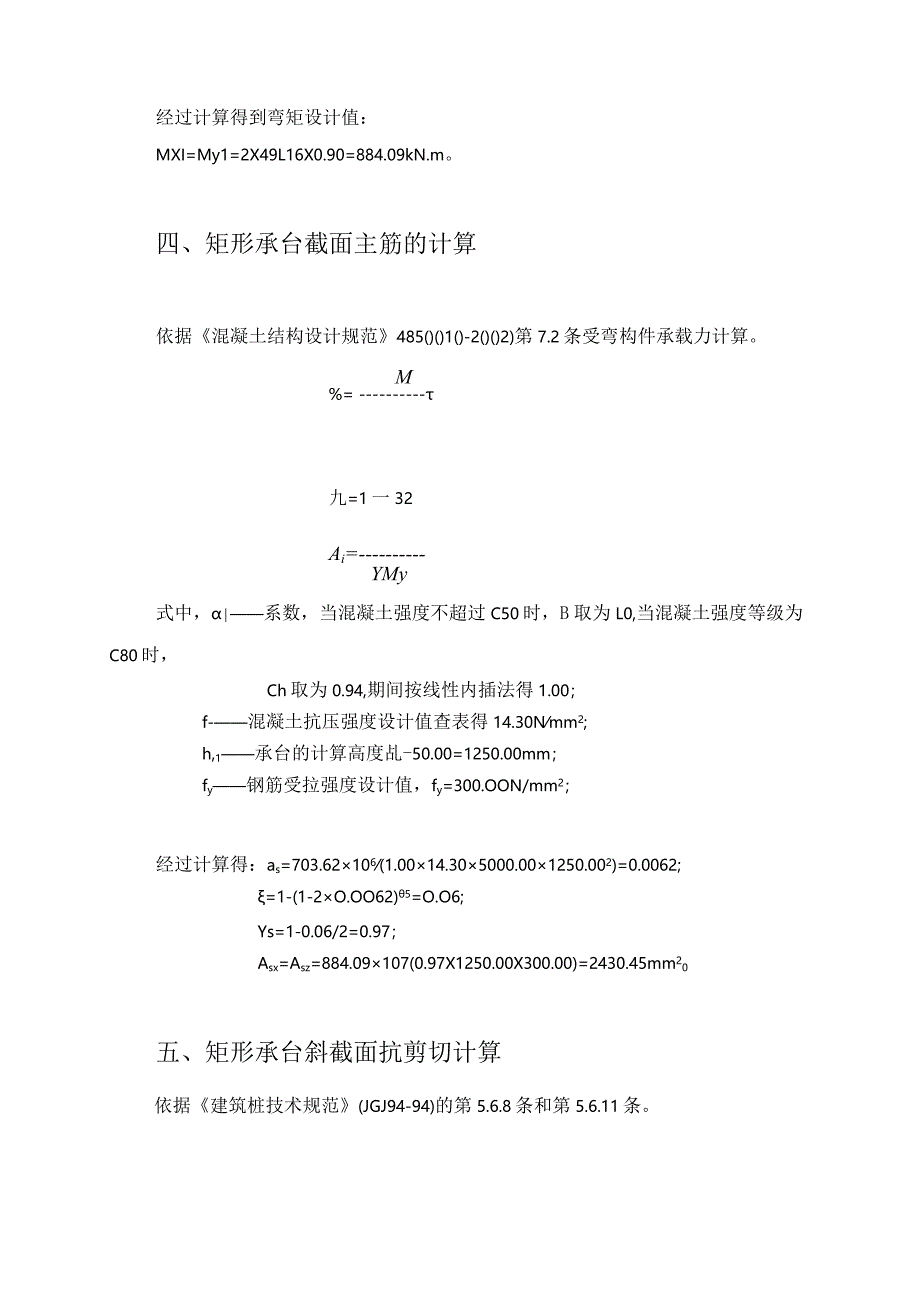

4、49L16X0.90=884.09kN.m。四、矩形承台截面主筋的计算依据混凝土结构设计规范485()()1()-2()()2)第7.2条受弯构件承载力计算。M%=九=1一32Ai=YMy式中，系数，当混凝土强度不超过C50时，B取为L0,当混凝土强度等级为C80时，Ch取为0.94,期间按线性内插法得1.00；f-混凝土抗压强度设计值查表得14.30Nmm2;h,1承台的计算高度乩-50.00=1250.00mm；fy钢筋受拉强度设计值，fy=300.OON/mm2；经过计算得：as=703.62106(1.0014.305000.001250.002)=0.0062;=1-(1-2O.OO
5、62)5=O.O6;Ys=1-0.06/2=0.97；Asx=Asz=884.09107(0.97X1250.00X300.00)=2430.45mm20五、矩形承台斜截面抗剪切计算依据建筑桩技术规范(JGJ94-94)的第5.6.8条和第5.6.11条。根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力，考虑对称性，记为V=1522.41kN我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式:九/她出其中，Yo建筑桩基重要性系数，取LO0；bn承台计算截面处的计算宽度，b1=5000mm;ho承台计算截面处的计算高度，h1=1250mm；计算截面的剪跨比，x=3xhoy=3y
6、ho，此处，ax,为为柱边(墙边)或承台变阶处至X,y方向计算一排桩的桩边的水平距离，得(Bc2-B2)-(Bc2-a2)=900.OOmm,当入VC).3时，取入=0.3；当入3时,取人二3,满足0.3-3.0范围；在0.3-3.0范围内按插值法取值。得人=0.30；剪切系数，当0.3WV1.4时，=0.12(+0.3);当L4WAW3.0时,=0.2(+1.5),得=0.20;f.混凝土轴心抗压强度设计值，fc=14.30Nmm;fy钢筋受拉强度设计值，fy=300.00Nmm2;S箍筋的间距，S=200mmo则，1.001522.41=15.22105N0.20X300.00500012
7、50=37.5IO7N;经过计算承台已满足抗剪要求，只需构造配箍筋！六、桩承载力验算桩承载力计算依据建筑桩技术规范(JGJ94-94)的第4.1.1条。根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1522.41kN；桩顶轴向压力设计值应满足下面的公式：VoN4九A其中，Yo建筑桩基重要性系数，取LO0；fc混凝土轴心抗压强度设计值，fc=14.30Nmm2;A桩的截面面积，A=I.96XlOWo则，1.001522.41=15.22105N14.30l.96108.03XlO5N;经过计算得到桩顶轴向压力设计值满足要求，只需构造配筋！七、桩竖向极限承载力验算桩承载力计算依据
8、建筑桩基技术规范（JGJ94-94）的第5.2.2-3条；根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1522.41kN；单桩竖向承载力设计值按下面的公式计算：R=%2J八+%。弁%其中R最大极限承载力；Qsk单桩总极限侧阻力标准值：Q羡=叫MQpk单桩总极限端阻力标准值：s,p分别为桩侧阻群桩效应系数，桩端阻群桩效应系数，Ys,Vp分别为桩侧阻力分项系数，桩端阻抗力分项系数，Qik桩侧第i层土的极限侧阻力标准值；qpk极限端阻力标准值；u桩身的周长，u=l.57m；Ap桩端面积,取A0.196小Ii第i层土层的厚度；各土层厚度及阻力标准值如下表:序号土厚度(m)土侧阻力标准值(kPa)土端阻力标准值(kPa)土名称-12.40.000.00粘性土-10.748.000.00淤泥-13.4078.000.00淤泥质粘土-11.0075.005000.00粉土-15.6083.005000.00粉质粘土由于桩的入土深度为12.OOm,所以桩端是在-1第层土层。单桩竖向承载力验算：R=l.131.57(2.40.0+0.7X48.0+3.4078.0+1.0075.00+5.6X83.00)/1.67+1.2150000.196/1.67=15.99102kNN=1522.41kN;上式计算的R的值大于最大压力1522.41kN,所以满足要求！
