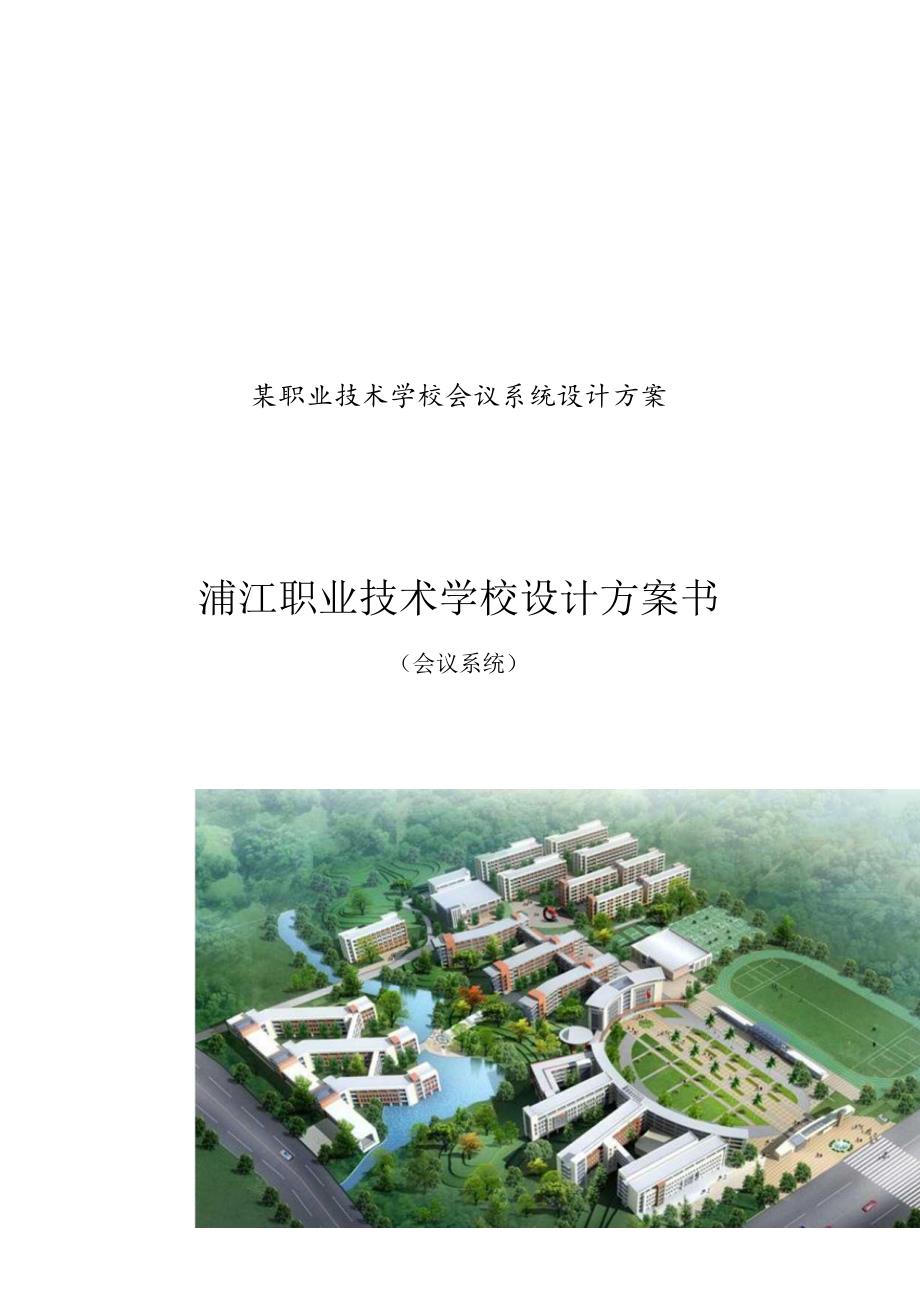

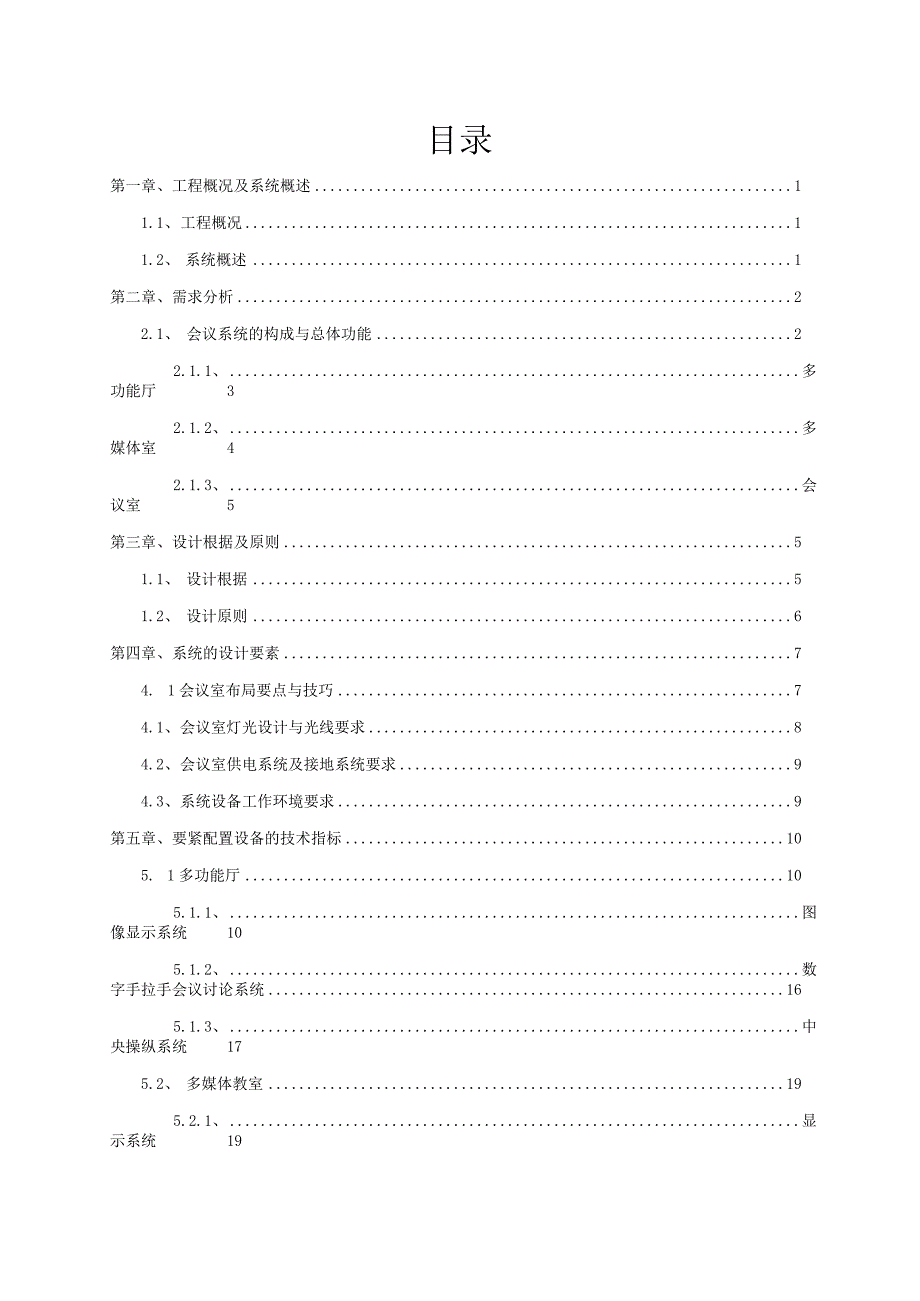

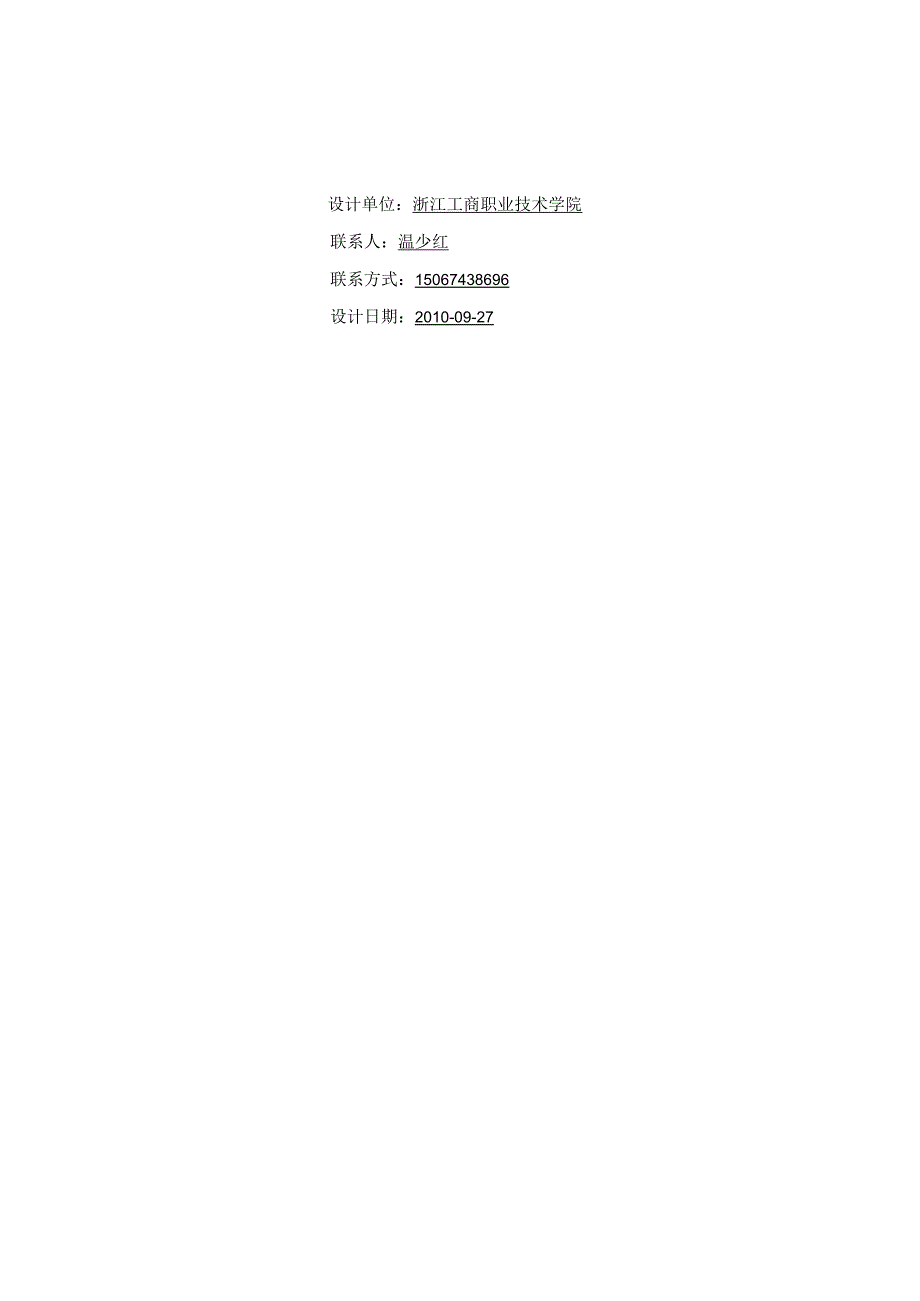

1、某职业技术学校会议系统设计方案浦江职业技术学校设计方案书（会议系统）设计单位：浙江工商职业技术学院联系人：温少红联系方式：15067438696设计日期：2010-09-27目录第一章、工程概况及系统概述11.1、 工程概况11.2、 系统概述1第二章、需求分析22.1、 会议系统的构成与总体功能22.1.1、 多功能厅32.1.2、 多媒体室42.1.3、 会议室5第三章、设计根据及原则51.1、 设计根据51.2、 设计原则6第四章、系统的设计要素74. 1会议室布局要点与技巧74.1、 会议室灯光设计与光线要求84.2、 会议室供电系统及接地系统要求94.3、 系统设备工作环境要求9第五
2、章、要紧配置设备的技术指标105. 1多功能厅105.1.1、 图像显示系统105.1.2、 数字手拉手会议讨论系统165.1.3、 中央操纵系统175.2、 多媒体教室195.2.1、 显示系统195.2.2、 扩声系统205.2.3、 多媒体中控系统215.3、 会议室235.3.1、 图像显示系统235.3.2、 扩声系统245.3.3、 数字手拉手会议讨论系统275.3.4、 中央操纵系统28第六章、会议系统经济指标296.1、 设备分项情况表296.2、 系统造价占总造价比例336.3、 单位面积33BUB网络信息时代，会议对其使用的设备要求也越来越高。“有用、美观、完善”的会议设备
3、成为队们青睐的器材。数字会议系统以革命性的数字技术取代了传统的会议模式，以其数字化的性能加上操作方便的软件操纵，满足现代会议的一切管理需求。作为多媒体会话型通信业务的一种典型,数字会议与远程视频会议业务已在社会性的信息交流中发挥了巨大的沟通作用。在智能建筑中，人们将中央操纵系统、广播系统、扩音系统、远程视频会议系统、投影系统等系统与各类音、视频信号（如DVD、录像机、摄像机、视频展示台）及计算机信号有机结合在一起，使人们不管在什么样的会议场所都能够实现最直观、最快捷的交流、演示及播放等功能。如，酒店、会议中心、博物馆、体育馆、资讯中心、学校、纪念馆、展览会、指挥中心、工厂等企事业单位的会议厅（
4、室）、保安系统、培训进行多功能远、近程的教学、培训、会议等应用。从“会议”应用范畴、应用设备等情况综合考虑，我们将“会议”使用的设备，统称之“会议系统:因此，现时“会议系统”既包含音频部分，亦包含视频部分，甚至进展成为集音频、视频、通信。计算机与多媒体、灯光环境操纵等多种先进技术于一体智能化系统集成，并被称之“智能化音视频会议系统”。第一章、工程概况及系统概述1.1、 工程概况 项目名称：浦江职业技术学校迁建工程 建设单位：浙江工商职业技术学校 工程地址：月泉东路与亚太大道交叉口 工程造价：L69亿 工程规模：建筑面积近10万平方米建筑结构形式与层数：框架结构、层数为：六层1#教学楼、行政图书
5、楼、4层3#实验楼、1#实验楼、食堂、宿舍楼。1.2、系统概述现代化社会已进入阶梯信息时代，视听设备、网络、计算机等多媒体工具，与自动化环境调整设施与日俱增，多媒体多媒体教室正是基于这一高科技时代的产物，教师借助于先进的多媒体教学教学设备，轻松而直观地进行教学，学生同意与懂得知识的效果远远高于传统教学方式。多媒体多媒体教室以多媒体计算机为核心，由投影机、展示台、多媒体中央操纵系统、投影屏幕、音响设备等多种现代教学设备构成。A多媒体投影机多媒体投影机是整个多媒体演示教室中最生要的设备，是一种非常有用的设备。它不单独使用，只能输出系统及数字展台，承担视频、数字信号输出成像的重任。A视频、数字展示台
6、它能够进行实物、照片、书本资料的投影，是一种非常有用的设备。它不单独使用，只能输出视频、数字信号，由多媒体投影机来投影。A投影屏幕用于与投影机配套使用。良好的投影屏幕对投影机投射的影像效果有很大的提升作用，假如投影机与屏幕搭配得当，能够起到意想不到的演示效果。A多媒体计算机多媒体计算机是演示系统的核心，大多数教学软件都要由它运行，而且在很大的程度上决定演示效果的好坏。A音响系统包含麦克风（无线）、功放、音箱等，用以输出音频信号，其配置可根据教室空间大小与人数的多少来定。A中央操纵系统由于多媒体演示教室中使用了多种数据、视频音频设备，要完全用好这些设备对上课的教师来说有一定的难度。中央操纵系统用
7、系统集成的方法，把整个多媒体演示教室的设备操作集成在一个平台上，所有的设备的操作均可在这个平台上完成，使用者无须对单个设备进行操作。第二章、需求分析2.1、 会议系统的构成与总体功能浦江职业技术学校作为一所高校，在功能与使用要求上，我们要紧以现代教育电子装备为根据;要紧包含了多功能厅、会议室、多媒体教室等，会议系统涉及下列功能： 多媒体会议功能该功能要紧表现在对多媒体技术的应用上，传统的会议只有扩声发言功能，而现代化的会议室音频方面，则需要装备会议扩音、多路&频切换分配系统、远程视频传输系统等设备。视频方面需要装备大屏幕显示、会议进程摄录像系统，多路视频与数据信号分配切换系统，有线电视解码器、
8、远程监控解码器、实物投影仪等设备。多媒体显示系统由高亮度、高分辨率的液晶投影机与电动屏幕构成；完成对各类图文信息的大屏幕显示。 A/V系统：A/V系统由：摄像机、DVD、液晶电视、调音台、话筒、功放、音箱、数字处理中心等A/V设备构成。完成对各类图文信息（包含各类软体的使用、DVD/CD碟片、各类实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。 环境系统：环境系统由房间的灯光（包含白炽灯、口光灯）、窗帘等设备构成；完成对整个房间环境、气氛的改变，以自动习惯当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。 智能型多媒体中央操纵系统：使用S
9、UNTRoN中央操纵系统，实现各类电子设备的集中操纵。 要求操作简单、人性化、智能化； 要求整个系统可靠性高； 尽量多的表达出各类设备的卓著功能，让所有设备工作在最佳状态，发挥设备的最大功效; 为完善操作人员的系统工作，要求能够实现计算机网路操纵功能，完成远端监视、远端同步操纵、远端保护等等功能 能够操纵DVD、录像机、Ml）进行播放、停止、暂停等功能；能够操纵投影机，进行开/关机、输入切换等功能，并能够操纵电动吊架、屏幕，实现上升、停止、下降等功能； 能够操纵实物展台进行放大、缩小等功能； 能够操纵音量，进行音量大小的调节功能； 能够操纵A/V集阵、VGA黑阵，实现音视频、VGA信号自动切换
10、操纵功能 能够操纵房间的灯光，自动习惯当前的需要；多媒体教室以中央操纵系统为核心，接入（台式电脑或者笔记本电脑），多媒体投影机、视频展台、投影屏幕、音响系统）等所需设备，实现现代多媒体教学2.1. K多功能厅根据甲方要求，功能的不一致需求配置出了下列的方案。会议室考虑到多功能会议室现场有多个视频与电脑信号进行显示，还需要对投影机、屏幕、设备电源与各类红外设备进行操纵，我们将以上设备作为一个整体考虑，增加一套中央操纵系统。通过对中央操纵系统的编程，各子系统设备受中央操纵系统的统一管理与操纵，将先进的显示技术、多路信号切换技术、音频信号路由技术等应用集合为一体，使整套系统成为一个拥有高响度、高亮度
11、、高清晰度、高智能化操纵操作的会议音响系统，大大地方便了用户的使用操作。 显示系统显示系统使用1套投影机系统作为显示，我们在正中央使用了一台ElKILC-XB43L4500流明投影机，搭配一副150投影幕； 音响扩声系统现场设2只双15超重低音音箱,2只15全频音箱作主音音箱，4只12辅助音箱,2只10返听音箱,配备2编组，3辅助的12路调音台一台,周边处理设备包含1台2进4出的音频处理器、2台均衡、1台参量均衡移频反馈抑制器。其中参量均衡移频反馈抑制器、两编组三辅助调音台与会议系统三者配合使用，麦克风的拾音距离 会议讨论发言主席台设会议系统主席机1台，代表机7台，观众席设双手持无线麦克风1套
12、及无线多话筒系统1套（共4支无线话筒），操纵室设有线会议麦克风1支以便于操控人员与外对讲。 中央操纵系统配备中央集中操纵系统，操作媒介使用5.7无线触摸屏，中文操作界面，功能包含投影机开关，电动屏幕升降，电脑、摄像机、DVD等VGA/AV信号路由切换（包含多功能大教室与远程教育室间的视音频信号传送），系统开启及关闭,音量操纵。使用者只需轻触无线触摸屏上的界面便可轻松实现以上操纵。 会议与娱乐灯光系统我们设计了2只电脑摇头灯，20只束光灯，6套三基色会议灯，用于平常的临时会议及领导审查时召开会议，也能够用于平常演出比赛等场合总体功能 系统高度集成我们将大屏幕现场与操纵室作为一个整体考虑，形成一个
13、高度集成的系统，通过中央操纵系统令各子系统既相互独立又相互关联，并服从中央操纵系统的统一管理。 高清图像信息将各类视像会议信号、会议室的摄像机信号、电脑信号、DVD、网络、等图像、文字信息在大屏幕投影机上显示，使会场的每位客人都能够清晰地观看。 逼真语音效果能够实现对语言、音乐、多媒体等音源的进行高质量的扩声，不一致音响设备的配合使用满足不一致场合的需求。如：会议、报告、培训等模式。 信号任意流淌各类信号源（来自远端的视像会议信号、会议室的摄像机信号、电脑信号、DvD信号等）可在每个系统显示终端上显示，通过中央操纵系统的无线触摸屏可随意调用某个信号源图像到大屏幕或者到任一显示终端上。换言之，信
14、号可按用户需要流向各个显示终端，各个显示终端能够显示相同的信号，也能够各不相同，也能够部分相同（当有多个显示终端时）。 设备的集中统一管理通过中央操纵系统的无线触摸屏实现设备的统一管理，包含设备的启动与关闭等原设备遥控器可实现的操纵功能，电源操纵器则可操纵电动屏幕的升降与设备电源的供给、断开或者设备的灯光开关、调光等。 环境灯光模式调用通过中央操纵系统的无线触摸屏可实现现场灯光的集中操纵与环境灯光模式调用等功能。我们可将用户在不一致场合的灯光模式记录下来（如会议场境模式、投影场境模式、报告场境模式、会间体息场境等），编入程序，需要时只需轻触触摸屏，即可轻松调用，当调用这些模式时，系统将自动完成
15、一连串动作。21.2、多媒体室 培训室显示系统显示系统使用1套投影机系统作为显示，我们在正中央使用了一台EIKILC-XDP3500L,3600流明教育型投影机，搭配一副100”投影幕；满足老师上课与进行一些培训； 扩声系统现场设2只8寸VCOMTEKAT-308课室语音音箱，配套的我们设计了一台SUNTRONAS1900ATP,防啸叫移频功放，4路麦克风输入，每一路独立48V开关切换，每一路独立移频开关切换，每一路独立音量调节，这样我们能够直接将麦克风与其他音频设备接入功放，无需另外配置调音台等设备，同时有移频功能。 多媒体操纵系统配备多媒体操纵系统，操作媒介使用操纵面板，中文按键操作界面，功能包含投影机开关，电动屏幕升降，电脑、摄像机、DVD等VGA/AV信号路由切换，系统开启及关闭,音量操纵。使用者只需轻触按键便可轻松实现以上操纵；2.1. 3、会议室 显示系统显示系统使用1套投影机系统作为显示，我们在正中央使用了一台EIKILC-XDP3500L,3600流明教育型投影机，搭配一副120投影幕；满足老师上课与进行一
