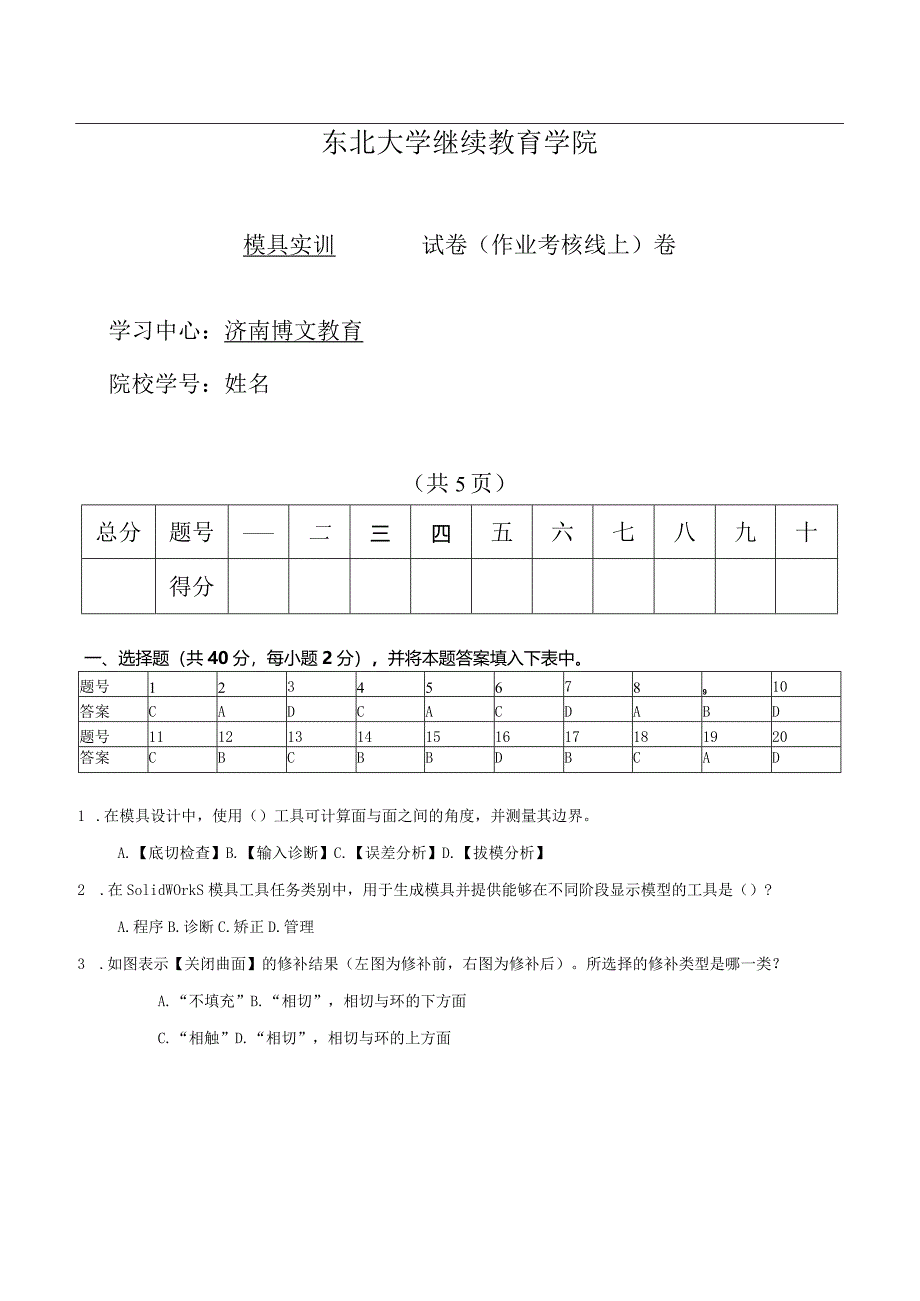

1、东北大学继续教育学院模具实训试卷（作业考核线上）卷学习中心：济南博文教育院校学号：姓名（共5页）总分题号二三四五六七八九十得分一、选择题（共40分，每小题2分），并将本题答案填入下表中。题号12345678910答案CADCACDABD题号11121314151617181920答案CBCBBDBCAD1 .在模具设计中，使用（）工具可计算面与面之间的角度，并测量其边界。A.【底切检查】B.【输入诊断】C.【误差分析】D.【拔模分析】2 .在SolidWOrkS模具工具任务类别中，用于生成模具并提供能够在不同阶段显示模型的工具是（）?A.程序B.诊断C.矫正D.管理3 .如图表示【关闭曲面】的

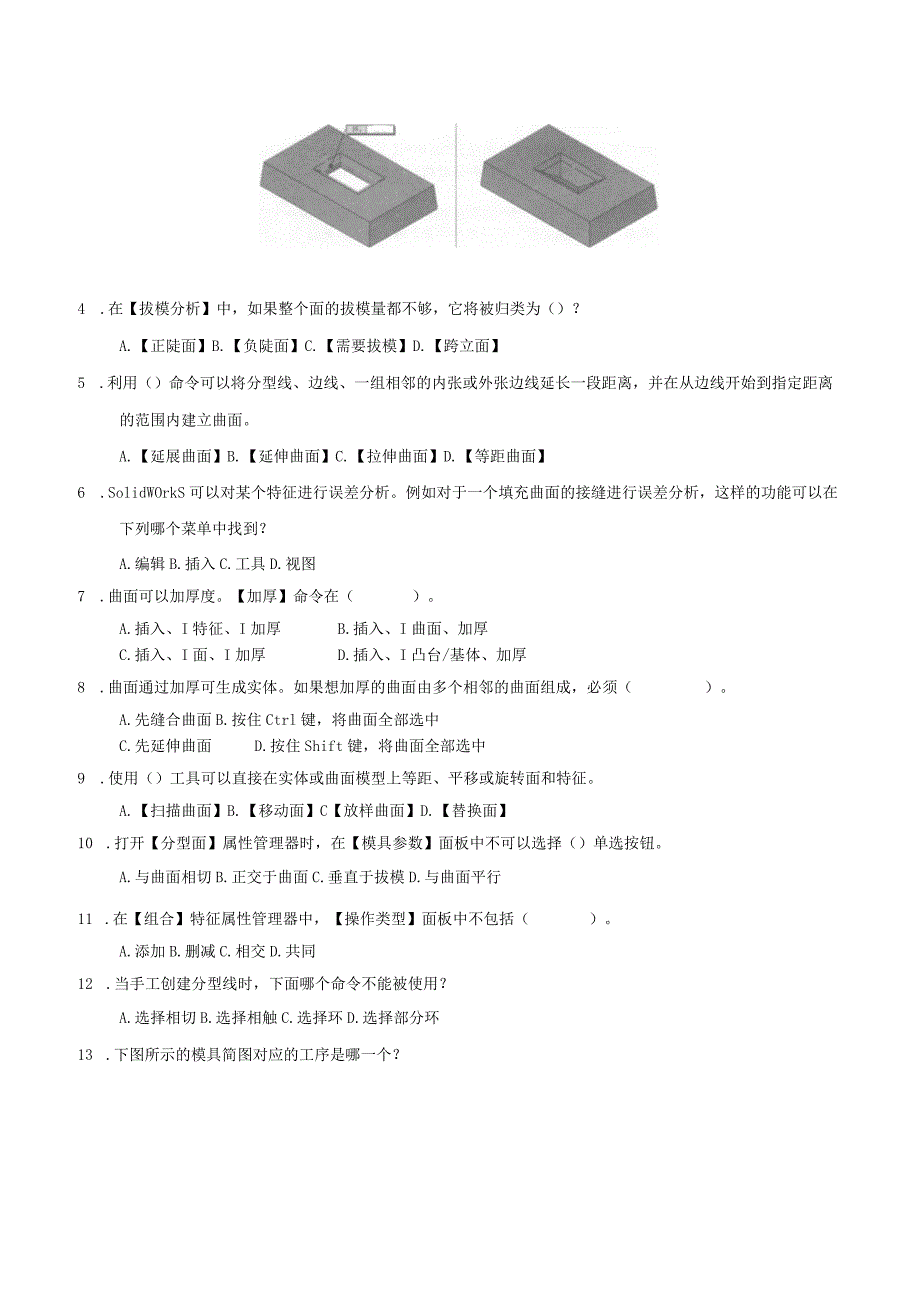

2、修补结果（左图为修补前，右图为修补后）。所选择的修补类型是哪一类？A.“不填充”B.“相切”，相切与环的下方面C.“相触”D.“相切”，相切与环的上方面4 .在【拔模分析】中，如果整个面的拔模量都不够，它将被归类为（）？A.【正陡面】B.【负陡面】C.【需要拔模】D.【跨立面】5 .利用（）命令可以将分型线、边线、一组相邻的内张或外张边线延长一段距离，并在从边线开始到指定距离的范围内建立曲面。A.【延展曲面】B.【延伸曲面】C.【拉伸曲面】D.【等距曲面】6 .SolidWOrkS可以对某个特征进行误差分析。例如对于一个填充曲面的接缝进行误差分析，这样的功能可以在下列哪个菜单中找到？A.编辑B
3、.插入C.工具D.视图7 .曲面可以加厚度。【加厚】命令在（）。A.插入、I特征、I加厚B.插入、I曲面、加厚C.插入、I面、I加厚D.插入、I凸台/基体、加厚8 .曲面通过加厚可生成实体。如果想加厚的曲面由多个相邻的曲面组成，必须（）。A.先缝合曲面B.按住Ctrl键，将曲面全部选中C.先延伸曲面D.按住Shift键，将曲面全部选中9 .使用（）工具可以直接在实体或曲面模型上等距、平移或旋转面和特征。A.【扫描曲面】B.【移动面】C【放样曲面】D.【替换面】10 .打开【分型面】属性管理器时，在【模具参数】面板中不可以选择（）单选按钮。A.与曲面相切B.正交于曲面C.垂直于拔模D.与曲面平行

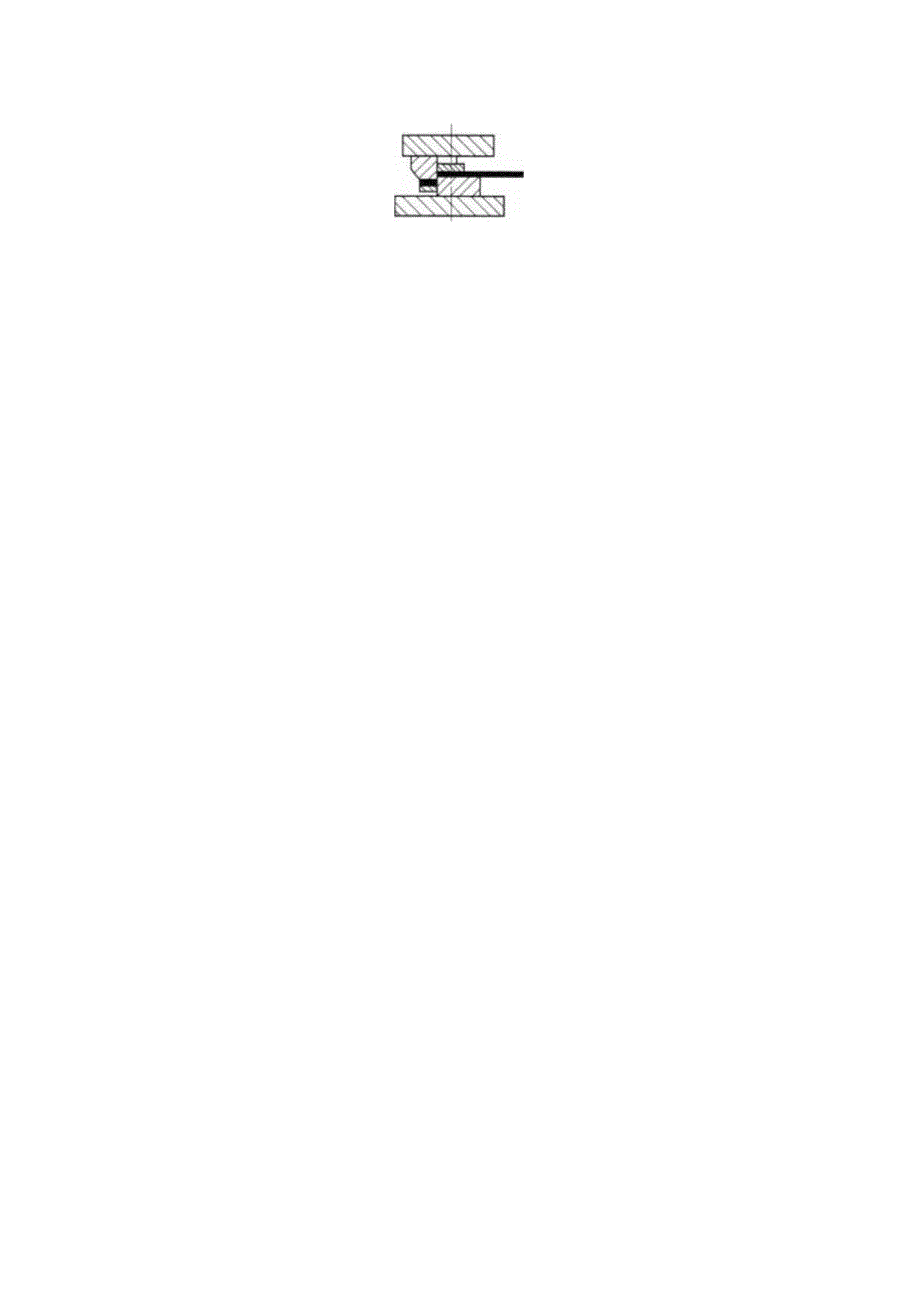

4、11 .在【组合】特征属性管理器中，【操作类型】面板中不包括（）。A.添加B.删减C.相交D.共同12 .当手工创建分型线时，下面哪个命令不能被使用？A.选择相切B.选择相触C.选择环D.选择部分环13 .下图所示的模具简图对应的工序是哪一个？A.落料B.冲孔C.切断D.弯曲14 .如图所示，左图为工序简图，右图为模具简图，其对应的工序是哪一个？模具简图A.起伏B,翻边C.胀形D.弯曲工序简图15 .只有一个工位，且在该工位上完成两个或两个以上冲压工序的模具称为？A.单工序模B.复合模C.连续模D.级进模16 .下面哪个零件的作用是将模具的上模座固定在压力机的滑块上？A.下模座B.导柱C.导套
5、D.模柄17 .在组成冲模的零部件中，侧刃属于（）？A.工作零件B.定位零件C.导向零件D.固定零件18 .哪个模块是所有其他IMOLD模块的入口，所有的设计方案都要从这里启动？A.数据准备B.型芯/型腔设计C.项目管理D.模架设计19 .下面的示意图所对应的浇口类型是哪种？A.【潜伏式】B.【点浇口】C.【侧浇口】D.【扇形浇口】ZLXExt20 .在IMoLD模块中创建流道时，下面哪种不属于可选的流道截面类型？A.【U形】B.【梯形】C.【六方形】D.【矩形】二、判断题（共30分，每小题2分），并将本题答案填入下表中。题号12345678910答案X77X77题号1112131415答案X
6、XXXX1 .高温的塑料在成型过程中冷却、变硬的同时，还会产生收缩。所以，在创建模具之前，需略微缩小塑料制品来补偿塑料的收缩率。2 .正拔模指面的角度相对于拔模方向大于参考角度。3 .在SOIidWOrkS模具工具【缩放比例】中，设置的X、Y、Z轴的比例因子必须相等。4 .在模具设计中，浇铸件不需要做比例缩放。5 .通常连锁曲面沿着模具的开模方向做5。的拔模。6 .缝补曲面用于将相连的曲面连接为一个曲面。曲面的边线必须相邻并且不重叠。7 .使用【直纹】曲面命令可以创建垂直或者斜交于选定边的曲面。8 .在模具设计中可以创建不止一个型心和型腔。9 .侧型心的取出方向垂直于零件从模具中取出的主方向。
7、10 .由于分型面被模具的凸凹模共享，零件上的型腔和型心侧面都要与分型面组合。11 .使用【分割】特征命令时，必须选择剪裁工具。12 .级进冲裁比复合冲裁精度等级高。13 .凸、凹模刃口间隙对冲裁变形区的受力和变形影响不大。14 .Moldwizard所提供的关联设计不包括结构的关联。15 .在IMOLD中，X轴为默认的开模方向。三、简答题（共30分，每小题6分）1 .在SolidWorks中使用IMoLD进行模具设计时，整个设计过程分为哪几个阶段？答：1.视图虚拟折叠在安排视图时完全可以按照设计者的习惯，输出视图的任意部分。2 .视图超级链接利用视图的自动导航，可以单击视图注释，直接定位到需
8、要查找的视图。3 .三维指针可以很方便地查看某一轮廓在不同视图中的位置。4 .动画以动画形式演示工程图视图间的关系，c-Drawings可以动态演示工程图中所有视图的对齐的投影关系。5 .超级压缩的文件e-Drawings文件所占的空间更小，通过电子邮件发送非常方便。6 .内嵌的浏览器无需附加的CAD软件或特殊的浏览器,在WindWOS下就可以浏览eHDrawings文件。2.采用冲裁工艺成形冲压零件时，其形状应满足一定的工艺性要求，主要包括哪些？答：（1）冲裁件结构工艺性（2）弯曲件的结构工艺性（3）拉延件结构工艺性（4）3 .在模具设计时，创建中心销有什么用处？答：客户一订单一制定计划f工
9、艺分析一模具设计一图纸审核一加工制造一试模一交货这些过程都是并行或串行地进行的。随着竞争的日益激烈，如何降低成本、提高效率是每个企业都孜孜以求的。要降低成本、提高效率，就必须对整个制造过程进行成本控制。但是，许多企业把这个流程看成一成不变的模式“一条线”似地走下来，无形中禁锢了人们的思维，降低了人们对新思想技术的敏锐度。所以，对模具生产流程必须重新审视，这也是未来企业的发展方向。4 .叙述使用SolidWorks进行模具设计的基本步骤。答：（1）创建模具模型（2）对模具模型进行拔模分析（3）对模具模型进行底切检查（4）缩放模型比例（5）创建分型线（6）创建分型面（7）对模具模型进行分割（8）创建模具零件5 .拉深件的结构工艺性遵循什么原则？答：拉深工序中产生拉裂主要取决于两个方面：一方面是简壁传力区中的拉应力；另一方面是简壁传力区的抗拉强度。当筒壁拉应力超过筒壁材料的抗拉强度时，拉深件就会在底部圆角与筒壁相切处一一“危险断面”产生破裂。防止拉裂的措施：一方面要通过改善材料的力学性能，提高筒壁抗拉强度；另一方面是通过正确制定拉深工艺和设计模具，合理确定拉深变形程度、凹模圆角半径、合理改善条件润滑等，以降低筒壁传力区中的拉应力
