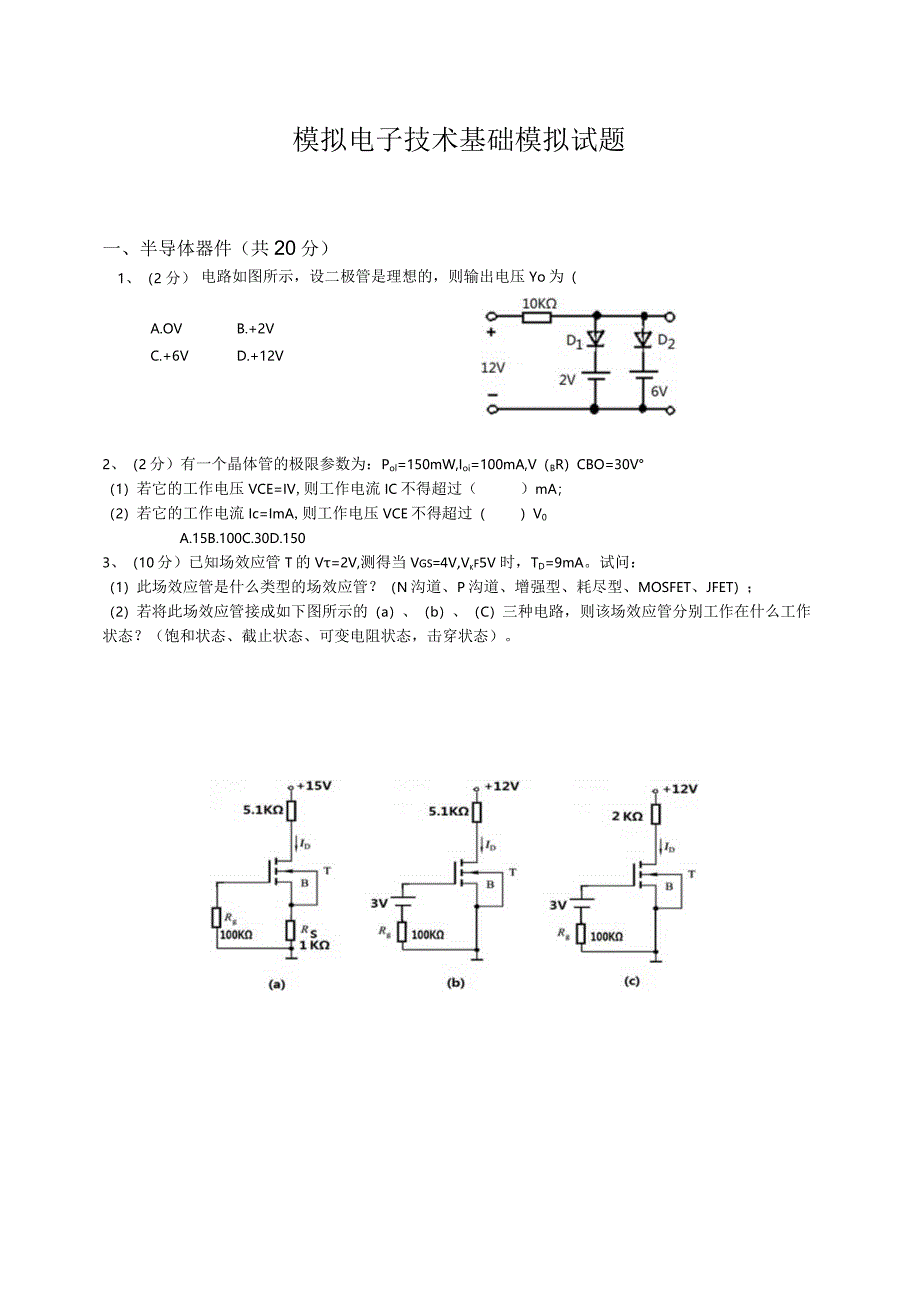

模电试卷.docx_第1页
第1页 / 共5页
模电试卷.docx_第2页
第2页 / 共5页

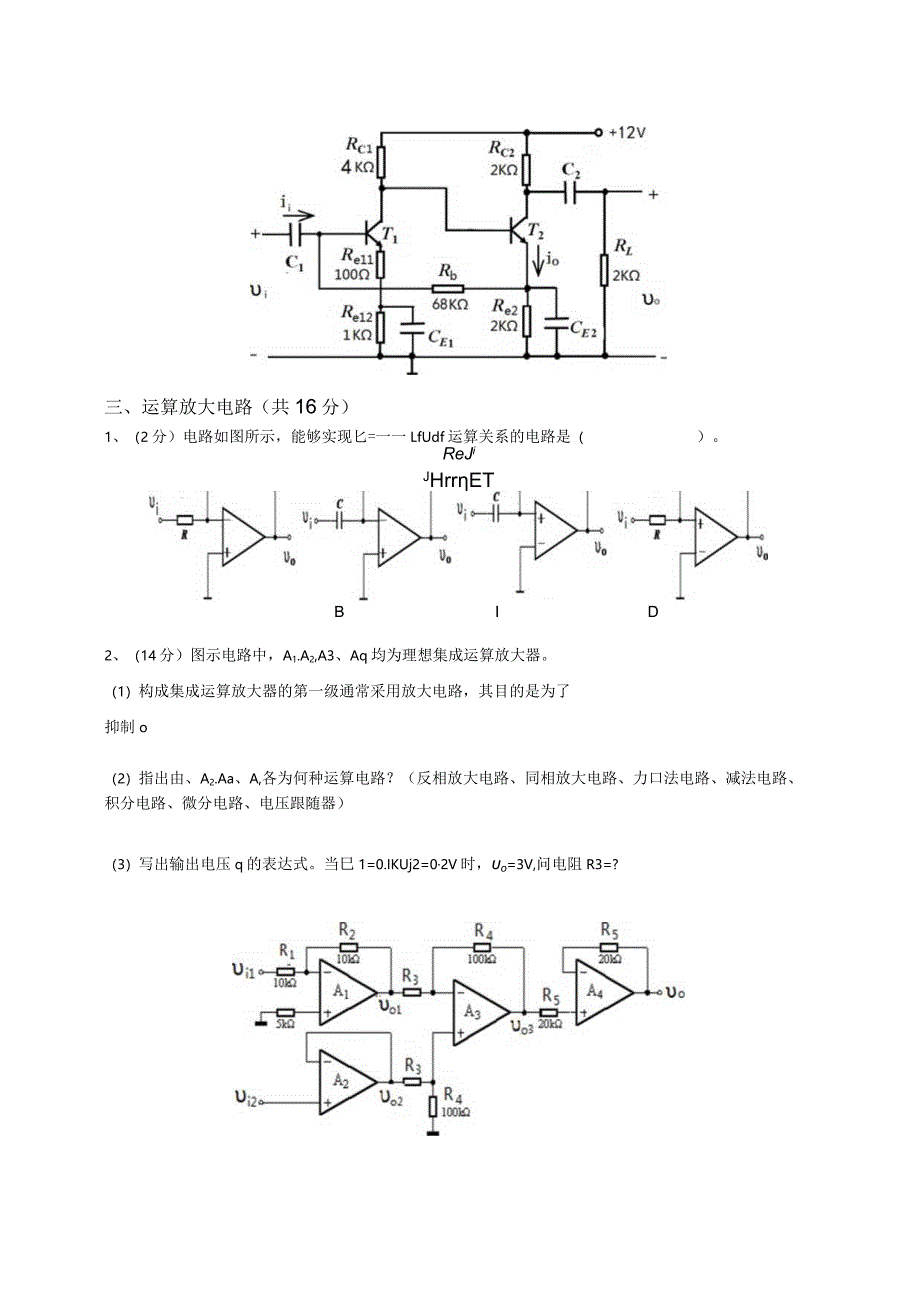

模电试卷.docx_第3页
第3页 / 共5页
模电试卷.docx_第4页
第4页 / 共5页
模电试卷.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《模电试卷.docx》由会员分享,可在线阅读,更多相关《模电试卷.docx(5页珍藏版)》请在第壹文秘上搜索。

1、模拟电子技术基础模拟试题一、半导体器件(共20分)1、(2 分)电路如图所示,设二极管是理想的,则输出电压Yo为(A.OVB.+2VC.+6VD.+12V2、(2分)有一个晶体管的极限参数为:Pol=150mW,Ioi=100mA,V(BR)CBO=30V(1)若它的工作电压VCE=IV,则工作电流IC不得超过()mA;(2)若它的工作电流Ic=ImA,则工作电压VCE不得超过()V0A.15B.100C.30D.1503、(10分)已知场效应管T的V=2V,测得当Vgs=4V,Vkf5V时,TD=9mA。试问:(1)此场效应管是什么类型的场效应管?(N沟道、P沟道、增强型、耗尽型、MOSFE

2、T、JFET);(2)若将此场效应管接成如下图所示的(a)、(b)、(C)三种电路,则该场效应管分别工作在什么工作状态?(饱和状态、截止状态、可变电阻状态,击穿状态)。4、(6分)现有一个NPN晶体管(8=50),三个电阻(分别为300KC、30K。、3KC)和三个电容(分别为0.luF、IuF、IOUF),要求从中选择合适的电阻、电容组装一个如图所示的单管放大电路(放大电路的负载电阻为10K)o希望该放大电路有尽量低的下限截止频率。则应选择的电阻、电容的数值是:CkC2参数为:Rb参数为:RC参数为:二、放大电路分析和设计(共38分)1、(2分)两个相同的单级共射极放大电路空载时的放大倍数均

3、为30倍。现将他们级联构成一个两级放大电路,则总的电压放大倍数为()oA.等于60倍B.等于900倍C.小于900倍D.大于900倍2、 (6分)功率放大电路如图所示。(1)电路中晶体管工作在()状态(甲类、乙类、甲乙类、丙类),该电路存在()失真(饱和、截止、交越);(2)若晶体管的饱和压降的数值为|匕员|,则最大输出功率月刈=()。A.(%UB,v-lv-lIHG/2J%T%JJ(vcc-vces)2工展A1J_-VJ2RlRL3、(30分)处于放大的两级直接耦合电路如图所示,两个三极管参数相同,1=2=50,rhelrhe2lK,V网=VBKQk0.7V,所有电容对交流信号可视为短路。(

4、1) 三极管%、”分别工作在什么组态?(共射、共基、共集);(2) 画出电路的小信号等效电路;(3) 试求放大电路的放大倍数A。=?输入电阻R.=?输出电阻R.=?(4) 若电容Cez开路,该电路存在交流级间反馈吗?若存在,请判断该反馈的反馈组态和极性,并说明该反馈对电路性能的影响。(5) 在第(4)问的基础上,请在深度负反馈的条件下,计算闭环电流放大倍数A产?(6) 若电阻Rb开路,电路还能正常工作吗?为什么?三、运算放大电路(共16分)1、(2分)电路如图所示,能够实现匕=一一LfUdf运算关系的电路是()。ReJiJHrrETBID2、(14分)图示电路中,A1.A2,A3、Aq均为理想

5、集成运算放大器。(1)构成集成运算放大器的第一级通常采用放大电路,其目的是为了抑制o(2)指出由、A2.Aa、A,各为何种运算电路?(反相放大电路、同相放大电路、力口法电路、减法电路、积分电路、微分电路、电压跟随器)(3)写出输出电压q的表达式。当巳1=0.IKUj2=02V时,o=3V,问电阻R3=?四、信号产生变换电路及直流电源(共26分)1、(2分)用一个截止频率为的低通滤波器和一个截止频率为(02的高通滤波器,构成一个带通滤波器,应当使()。A.二者串联,并且Oio)2B.二者并联,并且coc2C.二者并联,并且Gh0)2D.二者串联,并且COi0)22、(14分)电路如图所示,设A,

6、A2为理想运放,且忽略稳压管的正向压降。(I)Al和A2工作在什么状态?(线性、非线性)(2)为使电路满足起振的幅值条件,%应如何选择?(3)为使振荡电路产生100HZ的正弦波,R应该选多大?(4)现有一个具有正温度系数的热敏电阻均,为了稳幅,可将它替换哪个电阻(假设它与被替换电阻的阻值相同)?(5)请画出运放A2的传输特性。-OUo 6V3、(10分)某仪器需要一组直流供电电压。请根据学过的知识设计一个合适的电路,要求输入电压220V/50HZ,输出电压和电流为+12V400mA.(1)画出组成该直流电源的原理框图;(2)画出设计的电路图(下图给出的元器件可供选用),在图中标出所设计的元器件的参数值和变压器副边的有效值。(注:三端稳压器78、79系列的最大输出电流为1.5A;78M、79M系列的最大输出电流为500mA,78L、79L系列的最大输出电流为100mA。)220V/5QHzjEv电网V1J-H,I1:nT0.1 f50VT T 22F50V 22Fiov上4700F0VT7FlOV_L_LGoF5vO.Oi75ov
