《氟碳金属漆施工施工设计方案.docx》由会员分享，可在线阅读，更多相关《氟碳金属漆施工施工设计方案.docx（10页珍藏版）》请在第壹文秘上搜索。

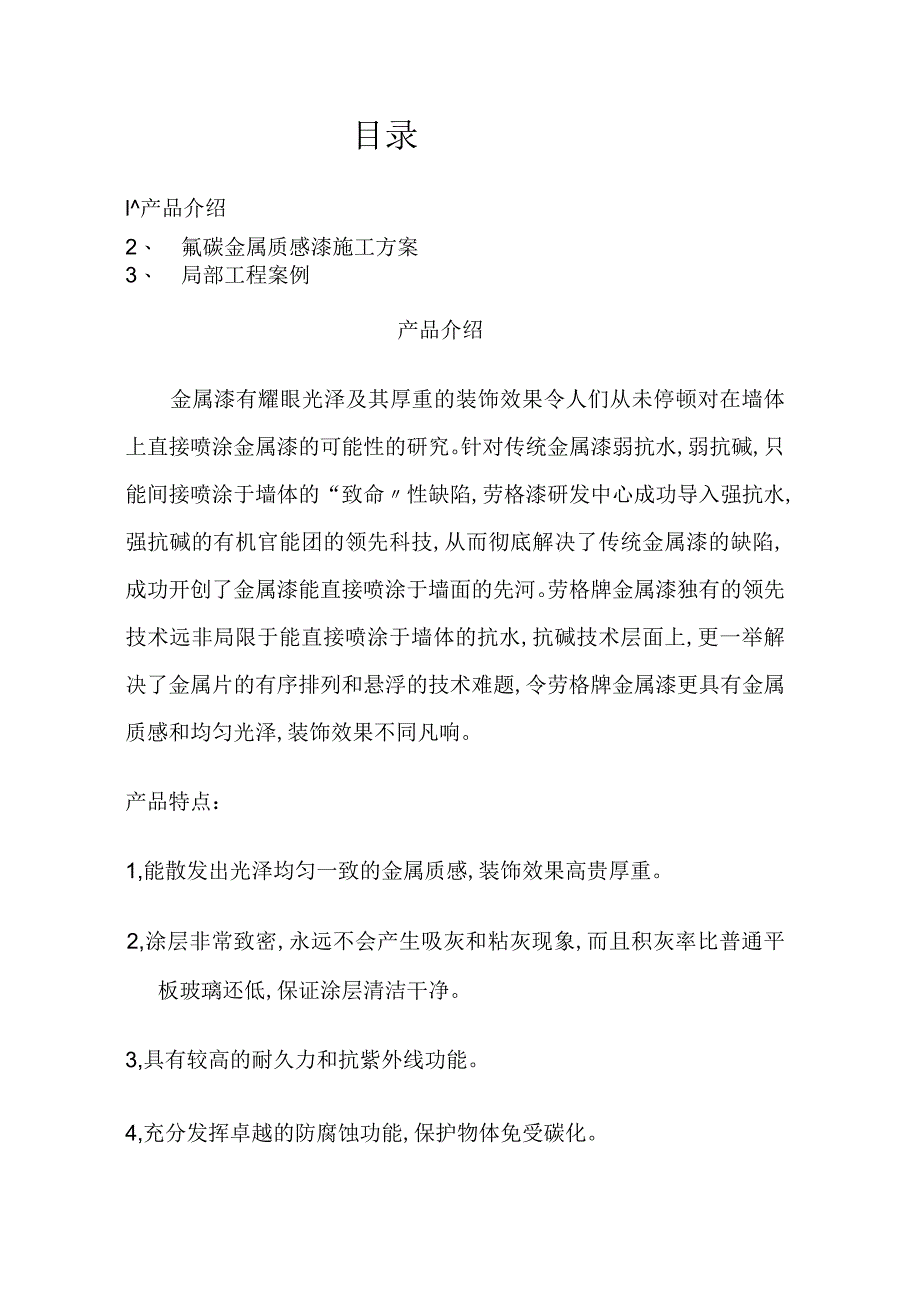

1、目录l产品介绍2、 氟碳金属质感漆施工方案3、 局部工程案例产品介绍金属漆有耀眼光泽及其厚重的装饰效果令人们从未停顿对在墙体上直接喷涂金属漆的可能性的研究。针对传统金属漆弱抗水,弱抗碱,只能间接喷涂于墙体的“致命性缺陷,劳格漆研发中心成功导入强抗水,强抗碱的有机官能团的领先科技,从而彻底解决了传统金属漆的缺陷,成功开创了金属漆能直接喷涂于墙面的先河。劳格牌金属漆独有的领先技术远非局限于能直接喷涂于墙体的抗水,抗碱技术层面上,更一举解决了金属片的有序排列和悬浮的技术难题,令劳格牌金属漆更具有金属质感和均匀光泽,装饰效果不同凡响。产品特点：1,能散发出光泽均匀一致的金属质感,装饰效果高贵厚重。2,

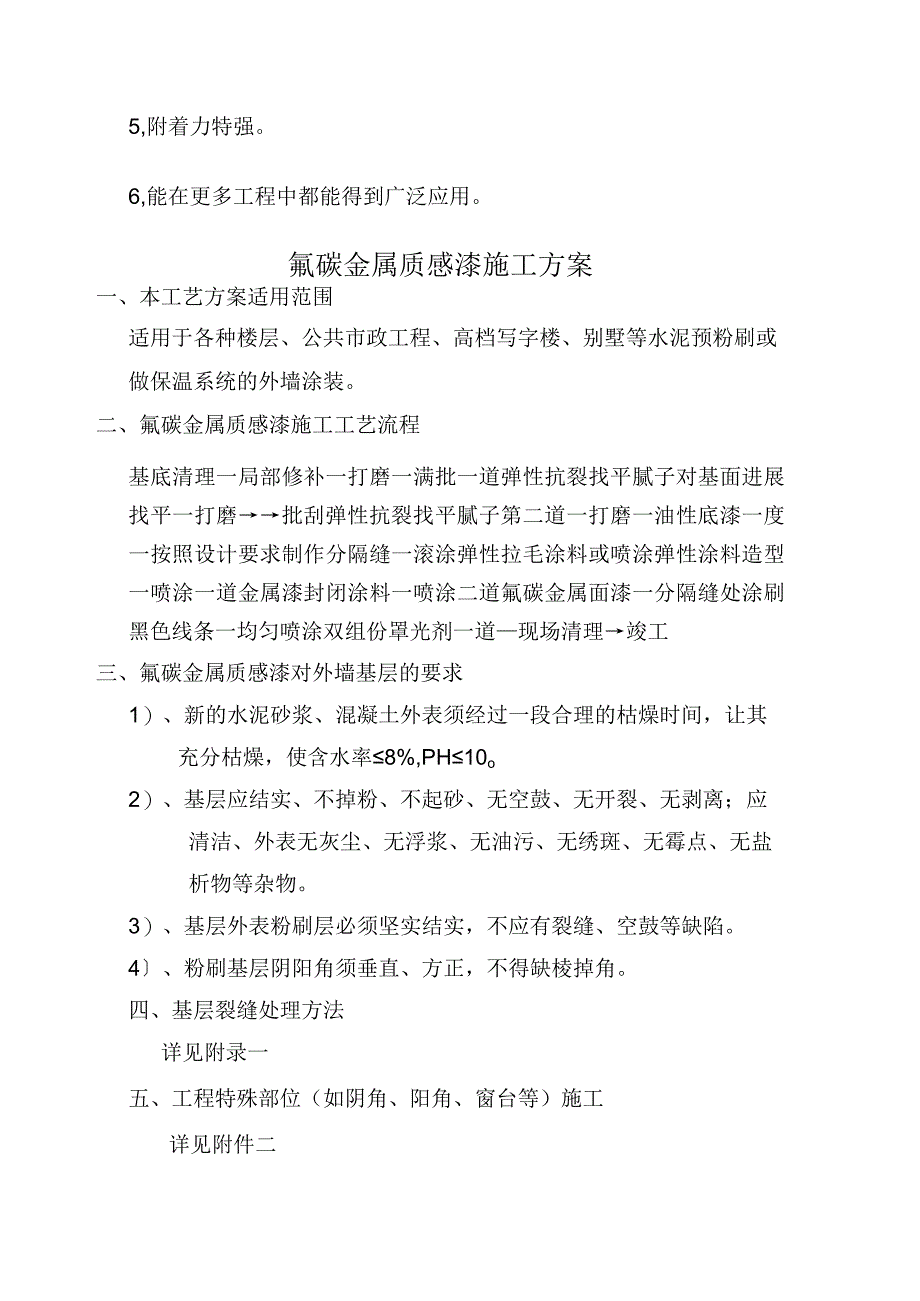

2、涂层非常致密,永远不会产生吸灰和粘灰现象,而且积灰率比普通平板玻璃还低,保证涂层清洁干净。3,具有较高的耐久力和抗紫外线功能。4,充分发挥卓越的防腐蚀功能,保护物体免受碳化。5,附着力特强。6,能在更多工程中都能得到广泛应用。氟碳金属质感漆施工方案一、本工艺方案适用范围适用于各种楼层、公共市政工程、高档写字楼、别墅等水泥预粉刷或做保温系统的外墙涂装。二、氟碳金属质感漆施工工艺流程基底清理一局部修补一打磨一满批一道弹性抗裂找平腻子对基面进展找平一打磨批刮弹性抗裂找平腻子第二道一打磨一油性底漆一度一按照设计要求制作分隔缝一滚涂弹性拉毛涂料或喷涂弹性涂料造型一喷涂一道金属漆封闭涂料一喷涂二道氟碳金属

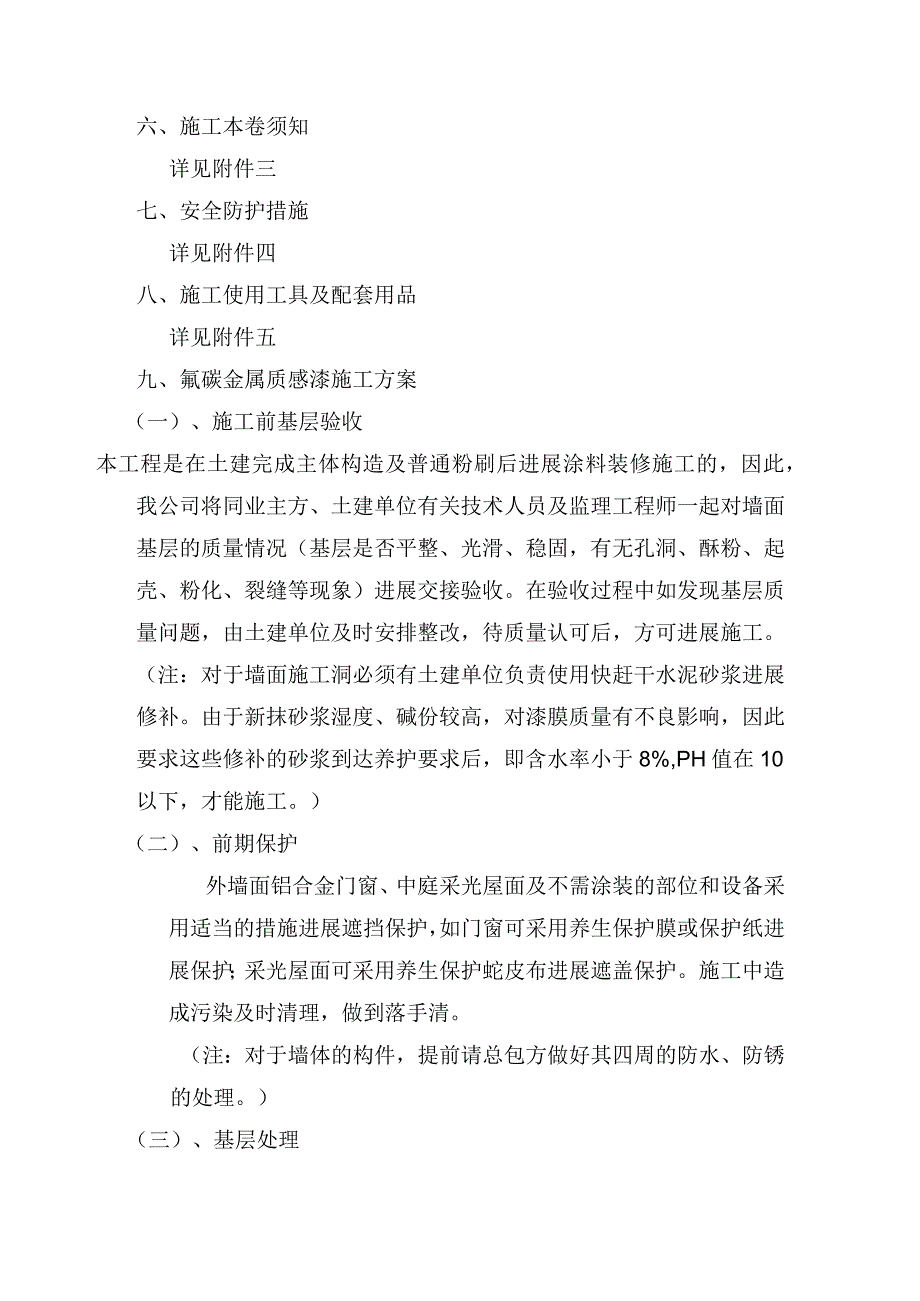

3、面漆一分隔缝处涂刷黑色线条一均匀喷涂双组份罩光剂一道现场清理竣工三、氟碳金属质感漆对外墙基层的要求1）、新的水泥砂浆、混凝土外表须经过一段合理的枯燥时间，让其充分枯燥，使含水率8%,PH10o2）、基层应结实、不掉粉、不起砂、无空鼓、无开裂、无剥离；应清洁、外表无灰尘、无浮浆、无油污、无绣斑、无霉点、无盐析物等杂物。3）、基层外表粉刷层必须坚实结实，不应有裂缝、空鼓等缺陷。4、粉刷基层阴阳角须垂直、方正，不得缺棱掉角。四、基层裂缝处理方法详见附录一五、工程特殊部位（如阴角、阳角、窗台等）施工详见附件二六、施工本卷须知详见附件三七、安全防护措施详见附件四八、施工使用工具及配套用品详见附件五九、氟
4、碳金属质感漆施工方案（一）、施工前基层验收本工程是在土建完成主体构造及普通粉刷后进展涂料装修施工的，因此，我公司将同业主方、土建单位有关技术人员及监理工程师一起对墙面基层的质量情况（基层是否平整、光滑、稳固，有无孔洞、酥粉、起壳、粉化、裂缝等现象）进展交接验收。在验收过程中如发现基层质量问题，由土建单位及时安排整改，待质量认可后，方可进展施工。（注：对于墙面施工洞必须有土建单位负责使用快赶干水泥砂浆进展修补。由于新抹砂浆湿度、碱份较高，对漆膜质量有不良影响，因此要求这些修补的砂浆到达养护要求后，即含水率小于8%,PH值在10以下，才能施工。）（二）、前期保护外墙面铝合金门窗、中庭采光屋面及不需
5、涂装的部位和设备采用适当的措施进展遮挡保护，如门窗可采用养生保护膜或保护纸进展保护；采光屋面可采用养生保护蛇皮布进展遮盖保护。施工中造成污染及时清理，做到落手清。（注：对于墙体的构件，提前请总包方做好其四周的防水、防锈的处理。）（三）、基层处理1）、用铲刀、砂纸、气枪等工具去除基层外表的灰浆、浮灰、油污等附着物，对污染较严重部位采用高压水枪进展冲洗清洁。2）、用弹性抗裂找平腻子对基层蜂窝、砂眼、细小孔洞、凹陷处及细小裂缝进展批嵌修补，修补后适度打磨。3）、基层处理后将进展验收，验收合格前方可进展下一流程的作业。（四）、腻子层、封闭底漆及分隔缝施工1）、批刮一遍弹性抗裂找平腻子：按照产品说明书调
6、配腻子,批刮一遍对基层进展找平，局部未能找平的面可进展二次找平。2）、打磨：在上一工序完成24小时（视实际情况可延长或缩短时间）后选用适当的砂纸对平面及分隔缝进展打磨，在打磨时注意消除批刀痕，并尽量保持基面光洁度一致，无明显砂痕。3、采用滚筒均匀满涂一道油性底漆，到达封闭抗碱的作用。4）、根据该工程分格缝设计要求，用美纹胶带对墙面进展分隔处理，先横向再纵横，美纹胶带宽度为设计时分割缝的宽度。（五）、弹性中层施工1）、采用弹性涂料均匀的拉毛造型，也可以用喷涂方式造型。当调整。（六）、氟碳金属漆施工1）、喷涂氟碳金属漆专用封闭底漆一道。2）、喷涂氟碳金属漆二道（注：不同颜色金属漆施工，在其交界处需
7、着重加强保护，且一种颜色的施工在另一种颜色枯燥后进展。）3）、混合后的涂料在25可供2小时使用.表干30min25.实干24小时。（七）、分隔缝漆施工使用适当毛刷或毛笔对分隔缝涂刷黑色油性线条漆，涂刷时需注意保护分隔缝周边处的金属漆漆膜。（八）、罩光剂施工喷涂氟碳罩光剂一道。（九）施工现场清理施工完毕，需对施工现场进展清理工作。如：保护膜的去除、涂料包装桶的清理、现场临时搭设建筑物的撤除等等。（十）、验收该工程无论施工和验收均按照中国工程建设标准化协会标准？GB503002001?进展。如漆膜无色差、无龟裂、无流坠、皱皮、无黑影、不漏底、不粉化和变色等现象。附录一：基层裂缝详细处理方案建筑物的
8、裂缝对建筑的寿命和外观效果等都会产生严重的影响，所以在建筑物涂装前，应对建筑裂缝进展科学地、有效地修补处理，以防发生后患。针对基层存在的裂缝，我司提供以下解决方案。基层存在裂缝分为细微裂缝和明显裂缝一、细微裂缝处理(宽度小于0.5mm)1、细微裂缝处清洁使用钢丝刷和毛刷除去裂缝处灰尘，必要部位需使用清水进展清洁灰尘；如果灰尘未处理干净，易使修补材料与基层的附着不结实，时间长久易产生脱层。2、细微裂缝修补：使用弹性抗裂找平腻子批嵌处理，施工时需将裂缝处填补充实，以防裂缝内部空鼓，同时该材料可解决基层因温度变化而产生的收缩的微裂纹，而且此道工序同时可调整基层的平整度。该材料用量一般在15kgm2左
9、右，批刮次数为一道。3、选用弹性抗裂找平腻子的原因：弹性抗裂腻子具有良好的附着力和抗裂性，附着原理为：(1)该材料是有羟基、醛基和环氧基，羟基和醴基的强极性使混合后的基层处理材料与基层之间产生电磁和化学吸附，环氧基与含有活泼氢的基层外表产生氢键，因此粘结力特别强。(2)环氧改性丙烯酸多性组合使得其具有很强的耐降解性能，不会随时间推移而降解，超越常规的粘结剂的强度和持久性。二、明显裂缝处理(宽度大于0.5mm)明显裂缝分为构造裂缝和非构造裂缝1、非构造裂缝(是指收缩裂缝，明显特点是多条裂缝于交一点)处理(1)使用电动切割机对裂缝进展开U型槽；(2)施工钢丝刷和毛刷除去开槽处的灰尘；(3)采用弹性
10、抗裂找平腻子修补填平裂缝。2、构造裂缝(应由土建方进展修补，但建议采用以下工序进展修补)(1)使用电动切割机对裂缝进展开U型槽；(2)施工钢丝刷和毛刷除去开槽处的灰尘；(3)采用灌注的低粘度环氧树脂的方式处理，安装加注嘴，采取从上往下的灌注方式进展灌注低粘度环氧修补材料，灌注时注意裂缝内需灌注充实。(4)粘贴加强网格布，为了防止构造裂缝的移动需粘贴加强网格布。附录二：特殊部位详细处理方案在目前建筑涂料施工装饰市场中，弹性工艺的金属漆施工应是施工难度较大的工艺，该工艺装饰的工程具有高档豪华的质感，可赋予建筑物长久的寿命和高档的外观。所以对于弹性金属漆工程应注意工程中特殊部位的工艺处理，如建筑物的
11、阴阳角的处理、门窗孔洞的处理等。一、建筑物阳角的处理1、批刮基层抹灰材料时阳角处理方案m、阳角处连接的两个立面应进展分开单独批刮；(2)、批刮每一墙面时应使用靠尺将阳角进展保护，这样能保证阳角的笔直和坚硬。2、氟碳金属漆喷涂时阳角处理方案m、阳角处连接的两个立面应进展分开单独喷涂；(2)、喷涂每一立面时，需等另一立面枯燥后进展，并同时将另一立面进展养生保护，以防金属漆雾化污染其他金属漆漆膜，这样可防止金属漆产生发花现象。二、建筑物阴角的处理1、批刮基层抹灰材料时阴角处理方案(1)、阴角处连接的两个立面应进展分开单独批刮；(2)、批刮每一墙面时应使用墨线将阴角处进展划墨线处理，批刮时以墨线为准进
12、展每一立面的单独批刮，这样能保证阴角的笔直。2、氟碳金属漆喷涂时阴角处理方案(1)、阴角处连接的两个立面应进展分开单独喷涂；(2)、喷涂每一立面时，需等另一立面枯燥后进展，并同时将另一立面进展养生保护，以防金属漆雾化污染其他金属漆漆膜，这样可防止金属漆产生发花现象。三、门窗洞口处阳角的处理门窗洞口的阳角处理与普通阳角类同，只是需注意以下方面：(1)、门窗洞口的修补材料，应让其完全到达养护的条件后，再进展涂料的涂装，以防止以后漆膜发生泛碱、褪色等病变现象。(2)、如果采用了快干修补材料进展修补，宜采用加强网格布对修补处进展加强，以防止以后的开裂现象。附录三：施工本卷须知1、所有涂料产品含腻子在开
13、桶或开袋前应校对标签，查看产品与所需产品是否一致、有没有过期，涂料使用前需充分搅拌均匀。2、开启后没使用完的产品应做封口处理，以免产品受污染及性能变化，涂料产品在配制后应在规定的时间内用完，以免失效。3、涂料产品应在适宜的环境温度及相对湿度小85%的条件下施工。4、在同一平面内尽量使用同一批次的产品，尽量防止多个批次的产品应用在同一平面内。5、不得随意在涂料中掺入其他稀释剂、颜料或其它涂料，在施工中应保持工具设备的清洁，不得将灰尘、油污等杂质带入涂料中。6、施工时应掌握气候，制止在雨天施工，气温I7、喷涂不同颜色的面漆时应做好相邻面的保护，不同色之间的施工间隔时间应在24小时以上。8、涂装工具
14、使用完毕应及时清洗干净，并妥善保管以备再用。9、涂料的贮存应符合产品说明书的规定，如发现已过使用期，须经达尔诺公司品质检验部门确认未发生质量变化方可使用。附录四：施工安全防护措施1、对现场全部工作人员进展施工安全培训。2、严禁洒后高空作业。3、施工前应检查脚手架、架板是否结实，确认安全前方可开场施工。4、制止穿拖鞋、底面光滑的鞋及高跟鞋施工。5、进入工地必须戴安全帽及配备必要的防护用品。6、施工场所所有的用电必须由电工标准安装接线，严禁随意接线、接线。7、喷涂涂料时应配戴口罩等防护用品。8、高温作业时应做好防暑工作。附录五：施工使用工具及配套用品1、清节工具：钢丝刷、棕刷、风枪。2、批刮工具：批板、批刀、铲刀3、喷涂工具：空气压缩机、喷枪4、描线工具：羊毛排刷或毛笔5、配料工具：手提搅拌机（配制腻子用）、搅拌棒（配制涂料）6、打磨用品：砂纸或砂轮7、其它用品：高压胶管（喷枪配用）、美纹纸（制作分隔缝用）、配料桶、电子秤、保护膜、靠尺等上海劳格化工涂料（工程部）部分工程案例1、工程名称：宜美家居工程地址：上海市松江区沈砖公路5555弄竣工日期：2006年5月2、工程名称：上海浙菱机电工程地址：上海市松江区申港公路3635号竣工日期：2011年3月
