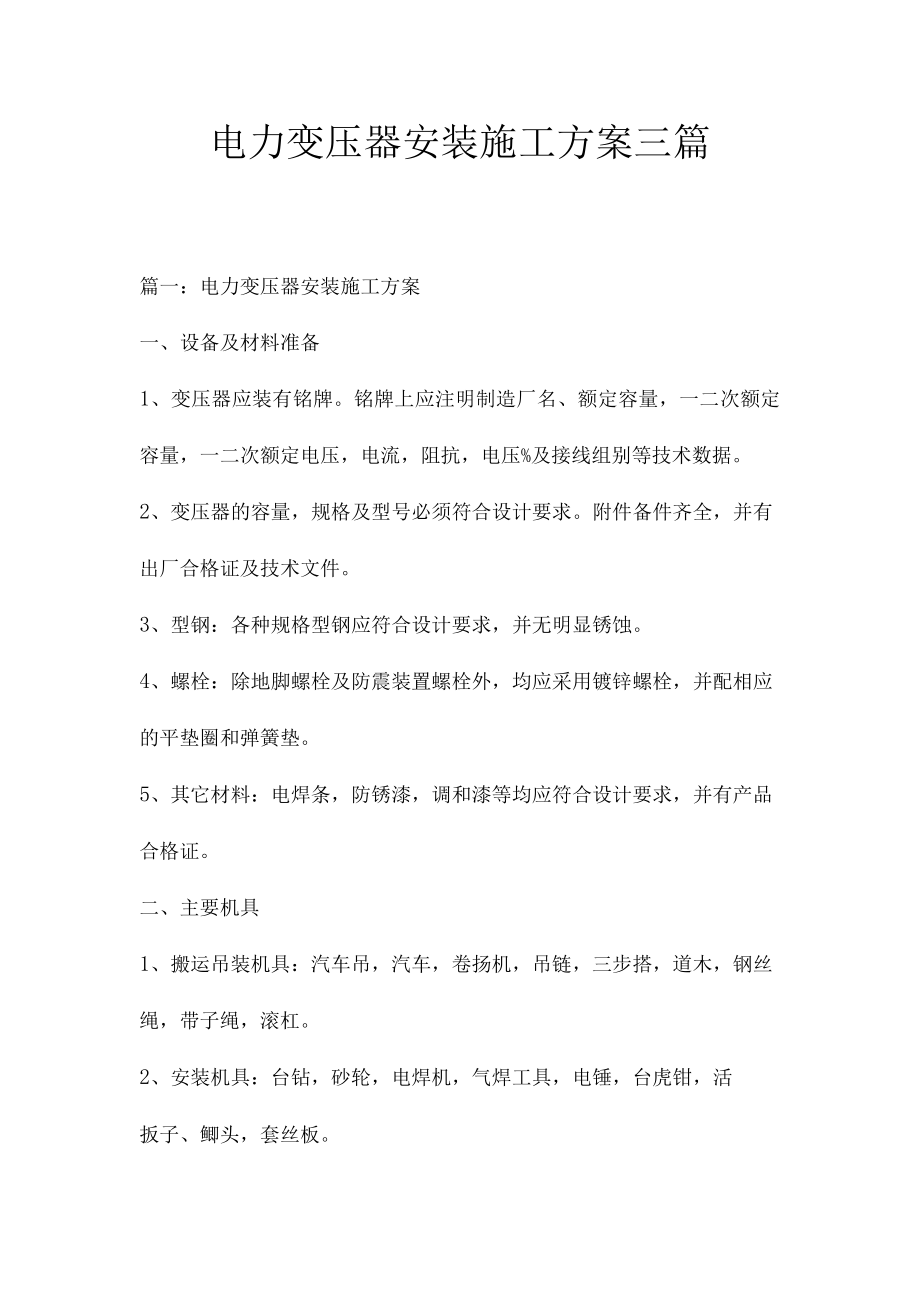

1、电力变压器安装施工方案三篇篇一:电力变压器安装施工方案一、设备及材料准备1、变压器应装有铭牌。铭牌上应注明制造厂名、额定容量,一二次额定容量,一二次额定电压,电流,阻抗,电压%及接线组别等技术数据。2、变压器的容量,规格及型号必须符合设计要求。附件备件齐全,并有出厂合格证及技术文件。3、型钢:各种规格型钢应符合设计要求,并无明显锈蚀。4、螺栓:除地脚螺栓及防震装置螺栓外,均应采用镀锌螺栓,并配相应的平垫圈和弹簧垫。5、其它材料:电焊条,防锈漆,调和漆等均应符合设计要求,并有产品合格证。二、主要机具1、搬运吊装机具:汽车吊,汽车,卷扬机,吊链,三步搭,道木,钢丝绳,带子绳,滚杠。2、安装机具:台

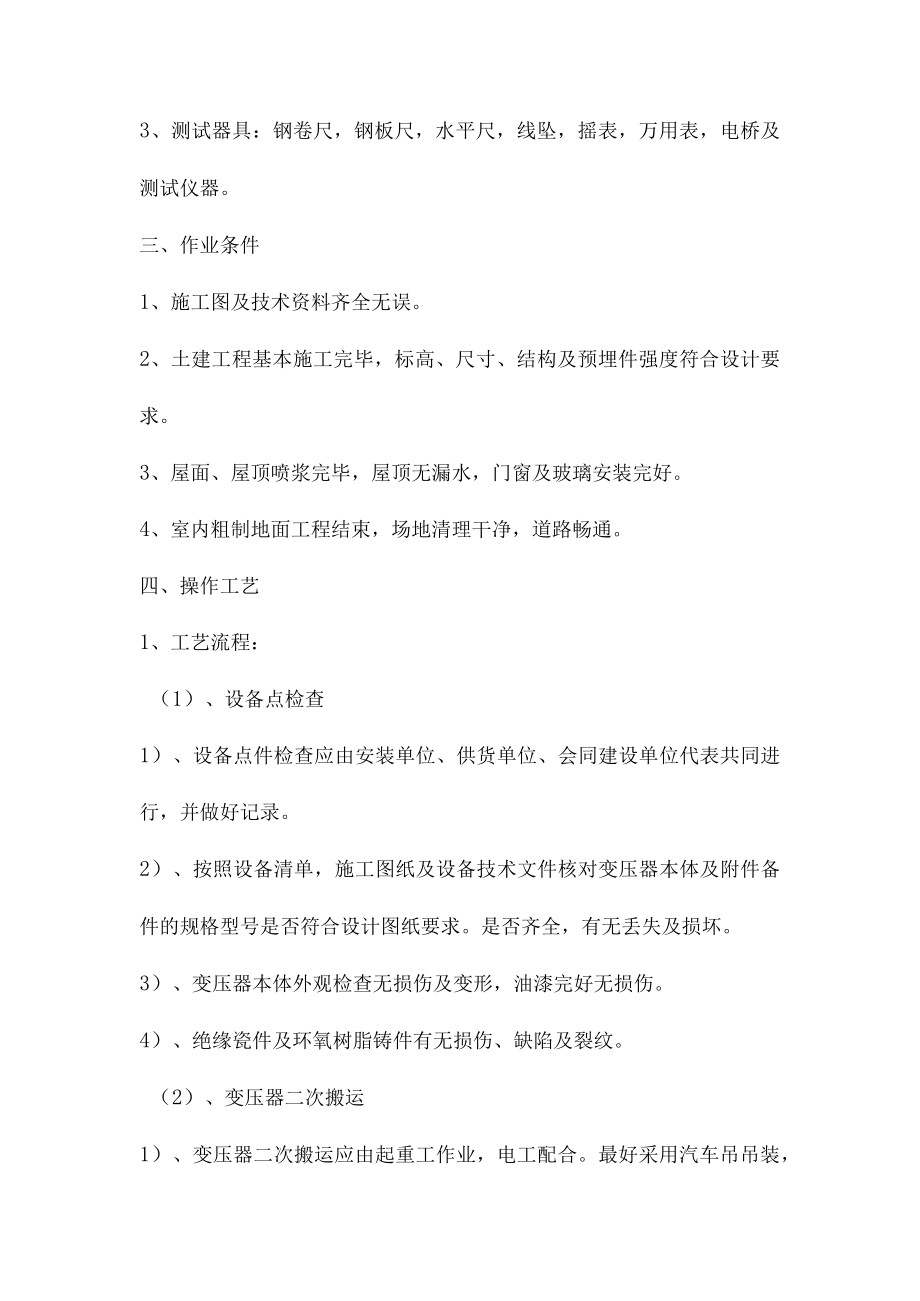

2、钻,砂轮,电焊机,气焊工具,电锤,台虎钳,活扳子、鲫头,套丝板。3、测试器具:钢卷尺,钢板尺,水平尺,线坠,摇表,万用表,电桥及测试仪器。三、作业条件1、施工图及技术资料齐全无误。2、土建工程基本施工完毕,标高、尺寸、结构及预埋件强度符合设计要求。3、屋面、屋顶喷浆完毕,屋顶无漏水,门窗及玻璃安装完好。4、室内粗制地面工程结束,场地清理干净,道路畅通。四、操作工艺1、工艺流程:(1)、设备点检查1)、设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行,并做好记录。2)、按照设备清单,施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全,有无丢失及损坏

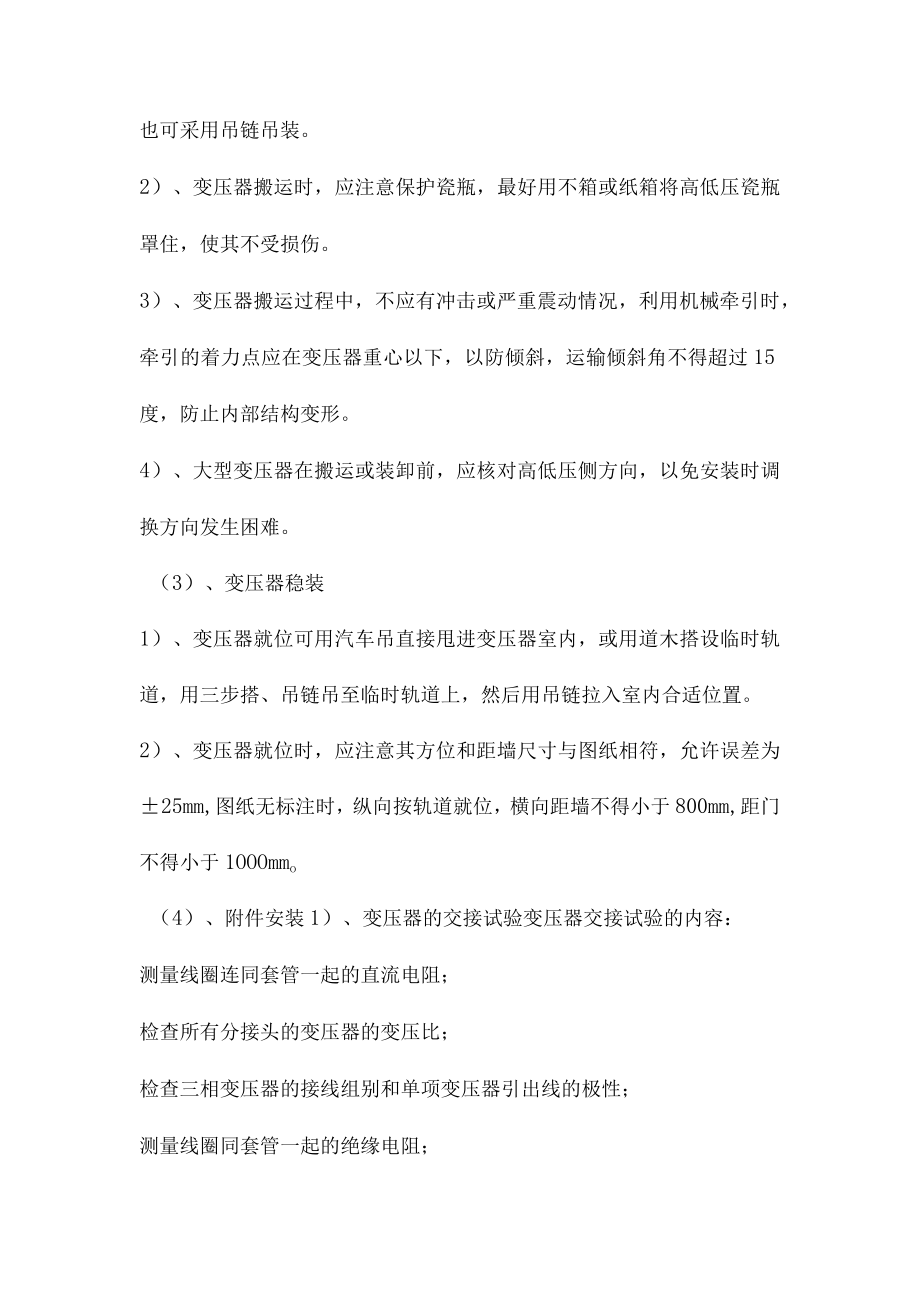

3、。3)、变压器本体外观检查无损伤及变形,油漆完好无损伤。4)、绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。(2)、变压器二次搬运1)、变压器二次搬运应由起重工作业,电工配合。最好采用汽车吊吊装,也可采用吊链吊装。2)、变压器搬运时,应注意保护瓷瓶,最好用不箱或纸箱将高低压瓷瓶罩住,使其不受损伤。3)、变压器搬运过程中,不应有冲击或严重震动情况,利用机械牵引时,牵引的着力点应在变压器重心以下,以防倾斜,运输倾斜角不得超过15度,防止内部结构变形。4)、大型变压器在搬运或装卸前,应核对高低压侧方向,以免安装时调换方向发生困难。(3)、变压器稳装1)、变压器就位可用汽车吊直接甩进变压器室内,或用道木
4、搭设临时轨道,用三步搭、吊链吊至临时轨道上,然后用吊链拉入室内合适位置。2)、变压器就位时,应注意其方位和距墙尺寸与图纸相符,允许误差为25mm,图纸无标注时,纵向按轨道就位,横向距墙不得小于800mm,距门不得小于1OOOmmo(4)、附件安装1)、变压器的交接试验变压器交接试验的内容:测量线圈连同套管一起的直流电阻;检查所有分接头的变压器的变压比;检查三相变压器的接线组别和单项变压器引出线的极性;测量线圈同套管一起的绝缘电阻;线圈连同套管一起做交流耐压试验。变压器送电前检查变压器送电试运行前做全面检查,确认符合试运行条件时方可投入运行。变压器试运行前,必须由质量监督部门检查合格。变压器试运
5、行前的检查内容;3.1各种交接试验单据齐全,数据符合要求。3.2变压器应清理、擦拭干净,顶盖上无遗留杂物,本体及附件无缺损。3.3变压器一、二次引线相位正确,绝缘良好。3.4接地线良好。3.5通风设施安装完毕,工作正常。3.6标志牌挂好,门装锁。变压器送电试运行验收送电试运行压器第一次投入时,可全压冲击合闸,冲击合闸时一般可由高压侧投入。变压器第一次受电后,持续时间不应少于IonIin,无异常情况。变压器应进行35次全压冲击合闸,并无异常情况,励磁涌流不应引起保护装置误动作。变压器试运行要注意冲击电流、空载电流、一、二次电压、温度。并做好详细记录。变压器空载运行24小时,无异常情况,方可投入负
6、荷运行。验收2.1变压器开始带电起,24H后无异常情况,应办理验收手续。2.2验收时应移交下列资料和文件:2.2.1变更设计证明。2.2.2产品说明书、试验报告单、合格证及安装图纸等技术文件。2.2.3安装检查及调整记录五、质量标准电力变压器及其附件的试验调整和器身检查结果,必须符合施工规范规定。高低压瓷件表面严禁有裂纹损伤和瓷釉损坏等缺陷。变压器安装位置应准确,器身表面干净清洁,油漆完整。变压器与线路连接应符合下列规定。4.1连接紧密,连接螺栓的锁紧装置齐全,瓷套管不受外力。4.2零线沿器身向下接至接地装置的线段,固定牢靠。4.3器身各附件间的连接的导线有保护管,保护管、接线盒固定牢靠,盒盖
7、齐全。4.4引向变压器的母线及其支架、电线保护管和接零线等均应便于拆卸,不妨碍变压检修时移动。各连接用的螺栓螺纹漏出螺母23扣,保护管颜色一致,支架防腐完整。4.5变压器及其附件外壳和其它非带电金属部件均应接地,并符合有关要求。六、成品保护变压器门应加琐,未经安装单位许可,闲杂人员不得入内。对就位的变压器高低压紫套管及环氧树脂铸件,应有防砸及防碰撞措施。变压器身要保持清洁干净,油漆面有碰撞损伤。干式变压器就位后要采取保护措施,防止铁件掉入线圈内。在变压器上方作业时,操作人员不得瞪踩变压器,并带工具带,以防工具材料掉入砸坏、砸伤变压器。七、应注意的质量问题序号易产生的质量问题防治措施1管线排列不
8、整齐不美观提高质量意识,按照工艺标准施工2变压器一、二次套管损坏瓷套管在搬运中加强保护3变压器一、二次引线,螺栓不紧,压按不牢。母线与变压器连接间隙不符合规范要求。提高质量意识坚强自互检,母带与变压器连接时应锂平。篇二:电力变压器安装施工方案编制依据1、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-20102、建筑电气安装工程施工质量验收规范GB50303-20153、电气装置安装工程电气设备交接试验标准GB50150-20164、电气装置安装工程接地装置施工及验收规范GB50169-20165、供配电系统设计规范GB50052-20096、建设工程施工现场供用电
9、安全规范GB50194-20147、城市夜景照明设计规范JGJ/T16-20088、建筑设计防火规范GB50016-20149、低压配电设计规范GB50054-201110、建筑施工高处作业安全技术规范JGJ80-201611、建筑工程施工现场环境与卫生标准JGJ146-201312、建筑工程项目管理规范GB/T50326-201713、建筑工程施工文件归档规范GB/T50328-201414、电气装置安装工程质量检验及评定规程D1./T5161-200215、电气装置安装工程电缆线路施工及验收规范GB50168-200616、电气装置安装工程母线装置施工及验收规范GB50149-201017
10、、配电系统电气装置安装工程施工及验收规范D1./T5759-2017(二)变压器安装1、施工准备U配电室内的屋顶、楼板施工完毕,不得渗漏。室内地面的基层施工完毕,混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求。预埋件应牢固且符合设计要求。2变压器与门的距离不得少于1.6m,与墙的距离不应少于O.8mo变压器之间的净距不应小于1.on1。3检查变压器基础:基础的中心距离及高度的误差不应大于10mm、水平误差小于5mmo4】接地电阻不宜大于4o5)开箱检查:1)开箱检查时应有建设单位专工、设备厂家代表、专业监理工程师、设备保管员、施工单位参加,并填写开箱记录。2)变压器型号、规格、数量
11、符合图纸要求,带罩箱的干式变压器出线位置与盘柜母线位置对应。3)检查变压器安装附件齐全,绝缘子光滑无裂纹,铭牌及接线标示齐全清晰。4)检查变压器铁芯无变形,坚固件坚固良好,铁芯对地绝缘良好且只有一点接地。5)检查绕组绝缘良好,用2500V兆欧表检查线圈绝缘应大于IOMo6)检查变压器引出线绝缘良好,裸露部分间距符合安全距离要求且无毛刺尖角。7)变压器出厂资料齐全。6技术准备D工作前取得变压器生产厂家提供的安装资料,依据相关规程,针对工程特点编制作业指导书,作业前组织对全体安装人员进行安全技术交底和质量技术交底。2)人员组织:施工负责人、技术负责人、安全临护人、质量安全负责人、安装人员、试验人员
12、组织到位。所有人员分工明确、职责清楚、配合协调。3)相关施工工器具,校验仪器已准备到位。2、变压器安装11变压器在装卸的过程中,设专人负责统一指挥,指挥人员发出的指挥信号必须清晰、准确。2采用起重机具装卸时,起重机具的支撑腿必须稳固,受力均匀。应准确使用变压器顶的吊环,吊钩应对准变压器重心,吊挂钢丝绳间的夹角不得大于60度。起吊时必须试吊,防止钢索碰损变压器套管。起吊过程中,在吊臂及吊物下方严禁任何人员通过或逗留,吊起的设备不得在空中长时间停留。3变压器就位采取人抬和铺设枕木、槽钢轨道就位等方法。本工程采取铺设枕木、槽钢轨道就位,枕木、槽钢轨道铺设必须平稳牢固,在变压器两侧和后部以铁钎子或木棒
13、“点”变压器的底盘,沿槽钢轨道向基础方向移动到位,或在变压器室里墙根部设牵引钩,用钢丝绳将变压器底部绑扎牢固,用手拉葫芦将变压器从槽钢轨道上由门外向室内牵引到位。在就位移动时不宜过快,不得发生碰撞及不应有严重的冲击和震荡,以免损坏绝缘构件,就位移动时要有防止变压器滑出轨道和倾倒的措施,要设专人指挥,统一信号,用力均匀,速度要缓慢,互相协调。4装有滚轮的变压器,在就位后,应将滚轮用能拆卸的制动装置加以固定或将滚轮拆卸。5)干式变压器应水平稳定放置并安装稳固,底部用防震胶垫垫起离地,防震胶垫厚度不能少于30mm,以降低噪音。6变压器安装后,套管表面应光洁,不应有裂纹、破损等现象。温控装置、套管压线
14、螺栓等部件应齐全外壳干净。变压器高压、低压线圈之间严禁有异物遗留。3、一次接线1】变压器进出线的支架按设计施工,牢固可靠,标高误差、水平误差均不大于5mm,与地网连接可靠。2高、低压电缆进出口应进行防火、防小动物封堵。3电缆终端部件及接线端子符合设计要求,电缆终端与引线连接可靠,搭接面清洁、平整、无氧化层,涂有电力复合脂,符合规范要求。4变压器本体接地线截面不小于中性线截面1/2,最小不能少70mm2o5】干式变压器的铁芯和金属件、带有防护罩干式变压器金属箱体的保护接地、变压器中性点接地线分别与配电室主接地网独立连接,接地线两端必须用接线端子压接或焊接,接地应可靠,紧固件及防松零件齐全,与主接
15、地网的连接应满足设计及规范要求。6裸露带电部分宜进行绝缘处理(加装高低压绝缘护套)。7)单芯电缆固定严禁用导磁金属线绑扎。8双电缆进出线接线端子必须分别在设备接线端子两侧搭接。9)变压器高低压接线应用镀锌螺栓连接,所用螺栓应有平垫圈和弹簧垫片,螺栓紧固后,螺栓宜露出23扣。高腐蚀地区,宜采用热镀锌螺栓。10高低压进出线应相位对应、相色标识正确清晰。(三)质量保证措施1、组织保证措施根据质量保证体系,建立岗位责任制和质量监督制度,明确分工职责,落实施工质量控制责任,各岗位各负其职。根据现场质量体系结构要素构成和项目施工管理的需要,成立由项目经理领导、总工程师组织实施的质量保证体系,项目副经理进行中间控制,质检员、施工员进行现场检查和监督,形成横向从土建到安装等各个施工项目,纵向从项目经理到施工班组的质量管理网络,从而形成项目部管理层、施工队管理层到作业班组的
