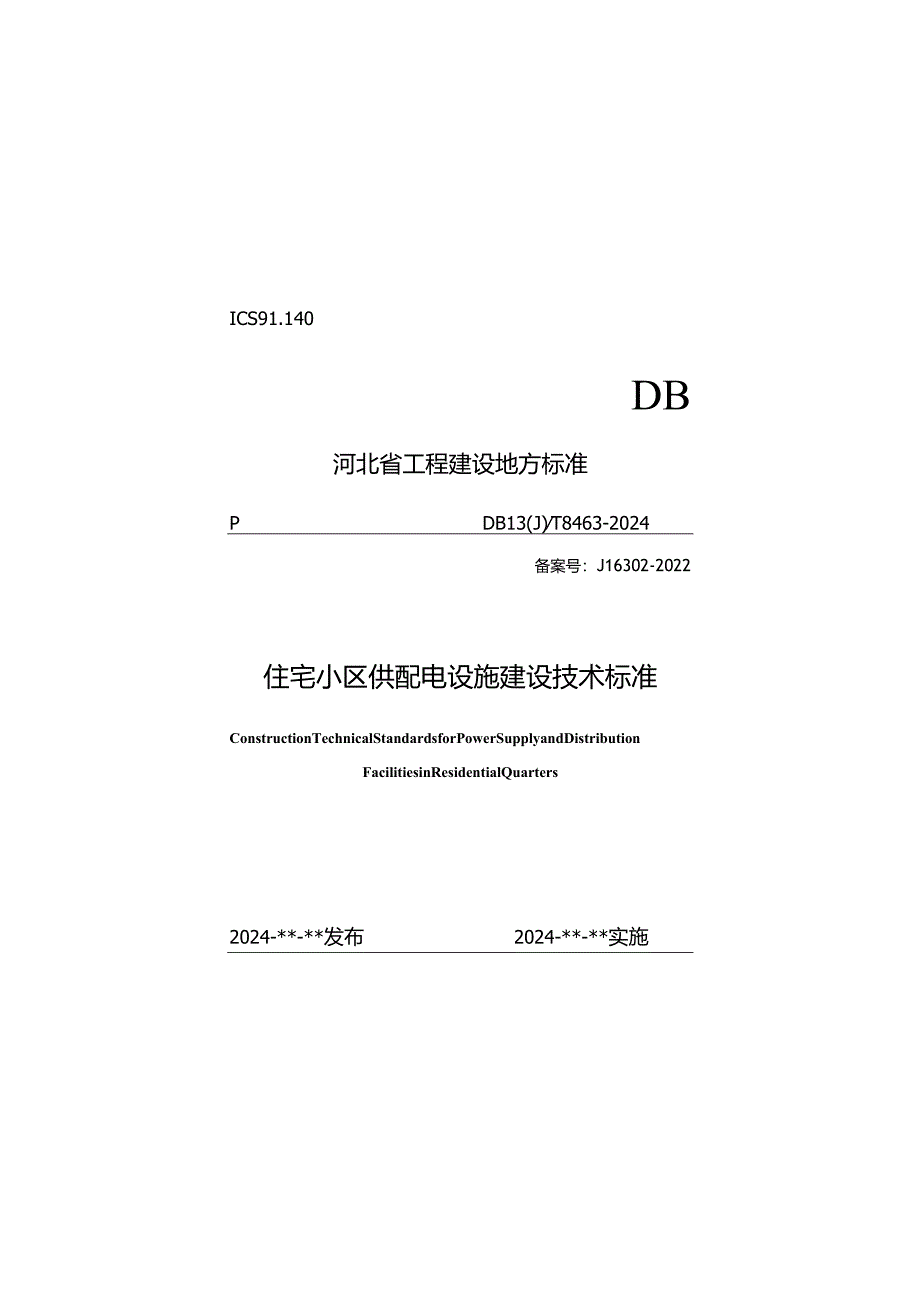

1、ICS91.140DB河北省工程建设地方标准PDB13(J)T8463-2024备案号：J16302-2022住宅小区供配电设施建设技术标准ConstructionTechnicalStandardsforPowerSupplyandDistributionFacilitiesinResidentialQuarters2024-*-*发布2024-*-*实施河北省住房和城乡建设厅发布-X-Z-=刖百根据河北省住房和城乡建设厅2020年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2020）173号）的要求，由国网河北省电力有限公司、河北建筑设计研究院有限责任公司会同有关单位编制而

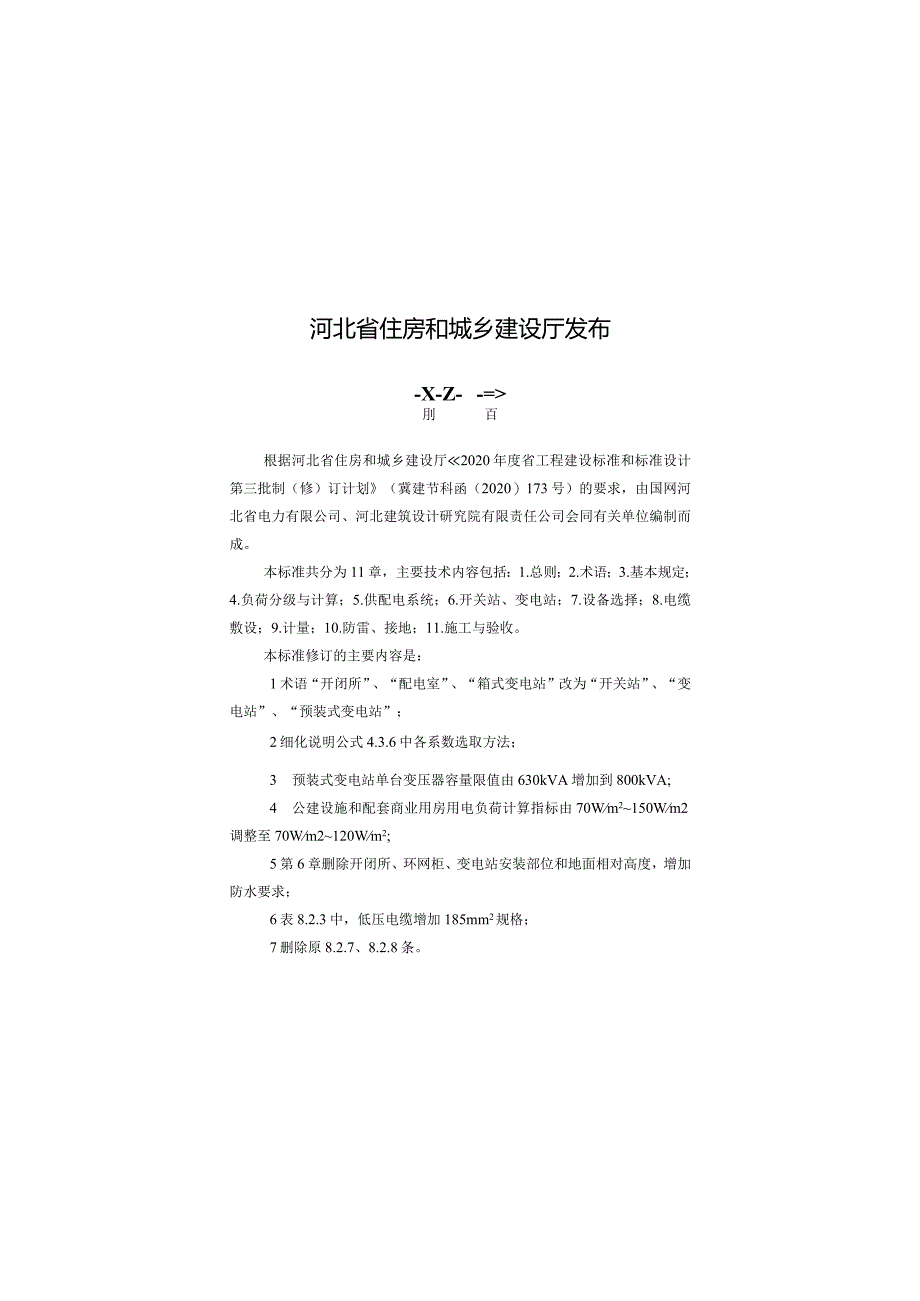

2、成。本标准共分为11章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.负荷分级与计算；5.供配电系统；6.开关站、变电站；7.设备选择；8.电缆敷设；9.计量；10.防雷、接地；11.施工与验收。本标准修订的主要内容是：1术语“开闭所”、“配电室”、“箱式变电站”改为“开关站”、“变电站”、“预装式变电站”；2细化说明公式4.3.6中各系数选取方法；3 预装式变电站单台变压器容量限值由630kVA增加到800kVA;4 公建设施和配套商业用房用电负荷计算指标由70Wm2150Wm2调整至70Wm2120Wm2;5第6章删除开闭所、环网柜、变电站安装部位和地面相对高度，增加防水要求；6

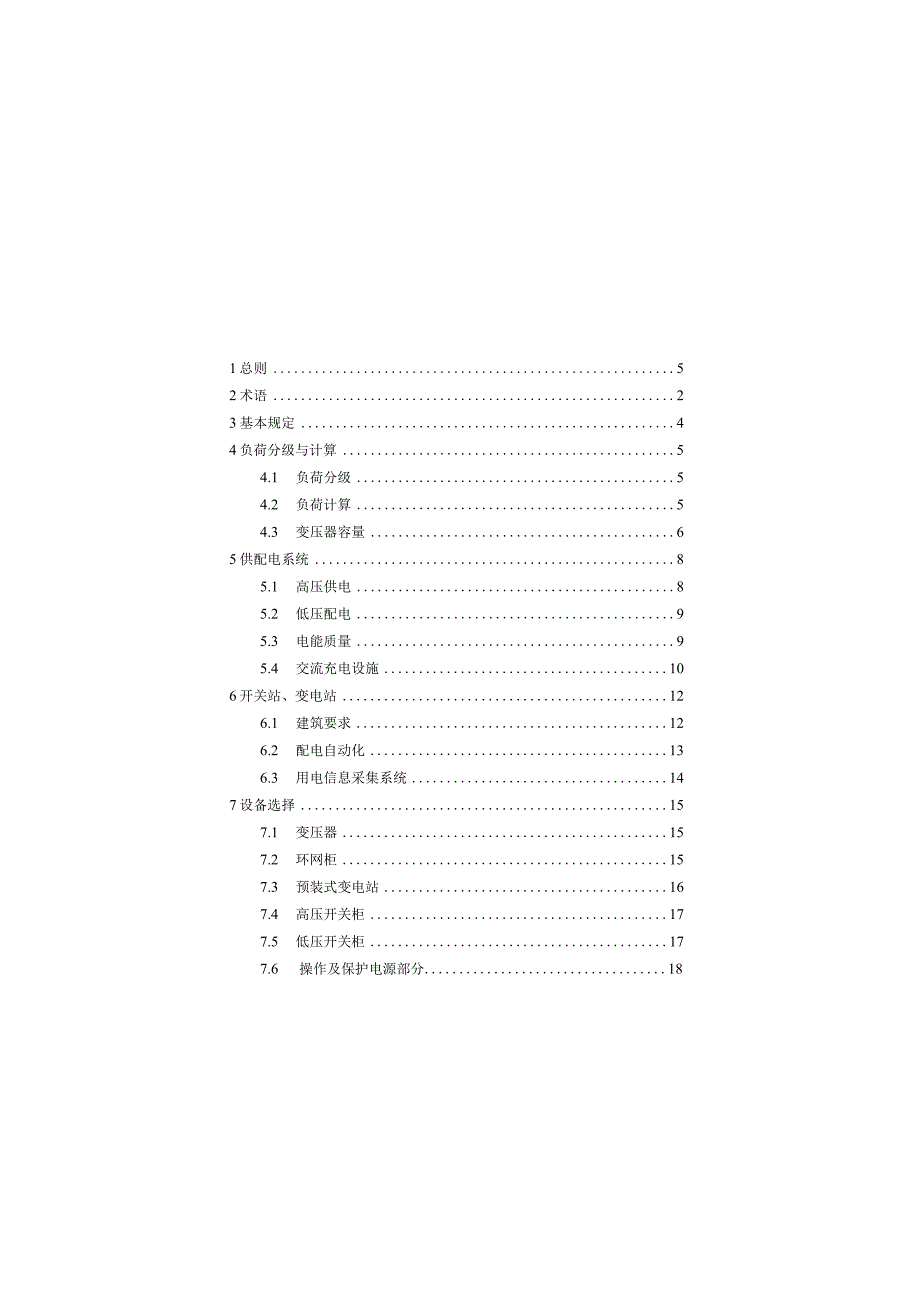

3、表8.2.3中，低压电缆增加185mm2规格；7删除原8.2.7、8.2.8条。1总则52术语23基本规定44负荷分级与计算54.1 负荷分级54.2 负荷计算54.3 变压器容量65供配电系统85.1 高压供电85.2 低压配电95.3 电能质量95.4 交流充电设施106开关站、变电站126.1 建筑要求126.2 配电自动化136.3 用电信息采集系统147设备选择157.1 变压器157.2 环网柜157.3 预装式变电站167.4 高压开关柜177.5 低压开关柜177.6 操作及保护电源部分187.7 低压电缆分接箱（柜）188电缆及敷设198.1 IOkV电缆198.2 低压电缆
4、209计量219.1 计量表的要求219.2 电能计量箱（柜）2210防雷、接地2311施工与验收2411.1 高低压开关柜2411.2 变压器的安装27113电缆线路2811.4 电能计量箱（柜）3111.5 接地装置3311.6 土建基础3411.7 安全设施35本标准用词说明37引用标准名录38附：条文说明41Contents1 Generalrovisions12 Terms23 BasicProvisions44 PowerLoadClassificationandCalculation54.1 PowerLOadClassification54.2 PowerLoadCalcula
5、tion54.3 TransformerCapacity65 PowerSupplyandDistributionSystem85.1 HighVoltagePowerSupply85.2 1.owVoltagePowerSupply95.3 PowerQuality105.4 ACChargingFacilities106 SwitchingStationandDistributionRoom126.1 ArchitecturalRequirements126.2 DistributionAutomation136.3 PowerConsumptionInformationAcquisiti
6、onSystem.147 EquipmentSelection157.1 Transformer157.2 RingMainUnit157.3 Box-typeTransformerSubstation167.4 HighVoltageSwitchCabinet177.5 1.owVoltageSwitchCabinet177.6 OperationandProtectionofPowerSupply187.7 1.owVoltageCableTappingBox(Cabinet)188 CableandLaying198.1 IOkVCable198.2 1.owVoltageCable20
7、9 Metering219.1 RequirementsofMeters219.2 ElectricEnergyMeteringBox(Cabinet)2210 ProtectionagainstLightningandGrounding2311 ConstructionandAcceptance2411.1 HighandLowVoltageSwitchgear2411.2 InstallationOfTransfbrmer2711.3 CableLine2811.4 ElectricEnergyMeteringBox(Cabinet)3111.5 GroundingDevice3311.6
8、 CivilFoundation3411.7 SafetyFacilities36ExplanationofWordinginThisStandard371.istofQuotedStandards38Addition：ExplanationofProvisions401总则.o.为规范住宅小区供配电设施建设，根据河北省经济发展和配电崛状懒以人为权安全可靠、经济蜥、节制积的原则，制定本标准。1.0.2本标准适用于河北省新建住宅小区供配电设施的建设。1.0.3住宅小区供配电设施建设除符合本标准外，尚应符合国家、行业及河北省现行有关标准的规定。2术语2.0.1住宅小区供配电设施PowerSuppl
9、yandDistributionFacilitiesinResidentialQurters从电网电源点至用户电能计量装置的电气及土建设施。2.0.2公建设施PublicBuildings与居住人口规模相对应配套建设的，主要为本小区居民提供公共服务的各类生活、安保、消防等设施。2.03开关站SwitchingStation区域内对IokV电源进行分配的配电设备及土建设施的总称。2.0.4变电站Substation电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施。2.0.5双电源DUalPowerSupply分别来自两个不同的变电站或来自不同电源的同一变电站内两段母线，为同
10、一用电负荷供电的两路供电电源。2.0.6双回路DOUbleCircuit为同一用电负荷供电的两回供电线路。2.0.7产权分界点DividingPointofPropertyRights供电企业和用户电气设备资产的连接分界点。2.0.8环网柜RingMainUnit用于IokV电源分段、联络及分接负荷的设备。2.0.9预装式变电站Prefabricatedsubstation由IOkV开关、配电变压器、低压出线开关、无功补偿装置和计量装置等设备共同安装于一个封闭箱体内的户外配电装置，也称为箱式变电站。2.0.10公用变压器PublicTransformer住宅小区供配电设施验收完成后需移交给供电
11、部门运维的变压器为公用变压器，也称为电业变压器。2.0.11专用变压器SpecialTransformer由高供高计用户运维的变压器为专用变压器,也称为物业变压器。2.0.12电缆分接箱（柜）CableBranchBox（Cabinet）用于04kV电缆线路的接入和接出，作为电缆线路的多路分支，起输出和分配电能作用的配电装置，简称分支箱。2.0.13电能计量装置ElectricEneyMeteringDevice由各类计量表计（电能表）、计量互器及其二次回路、电能计量箱（柜）和与电能计量有关的采集终端及其工作电源、费控装置等设备所组成装置的总和。2.0.14配置系数CoefficientofC
12、onfiguration配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区用电负荷（kW）之比值。2.0.15低压供电半径LowVbltageSupplyRadius从变电站低压柜出线柜至电能计量箱（柜）的线路长度。3基本规定3.0.1住宅小区供配电设施建设应符合当地电力发展及城市发展的规划。3.0.2供配电设施用房应与住宅小区同步设计建设。3.03居民用电应独立设置变电站及公用变压器，小容量公建设施或配套商业用房供电可由公用变压器供电。3.0.4抗震设防烈度为6度及6度以上地区的住宅小区供配电设施必须进行抗震设计。4负荷分级与计算4.1 负荷分级4.1.1 住宅小区内建筑及配
13、套设施用电负荷分级应符合国家现行标准供配电系统设计规范GB50052、民用建筑电气设计标准GB51348的规定。4.1.2 住宅小区配建电动汽车充电设备用电负荷等级为三级。4.2 负荷计算1.1 .1每户住宅的用电负荷和电能计量表的选择不宜低于表4.2.1的规定。表4Z1住宅用电负荷与电能表选择序号此筑面秘(m,)用电负W电健计9.表(单相A)Isa)65)28XSKD75()3IaKS12585()4!25SW)95(0)515OSI8DIO5()6MKS2I5Il5(d)7215S25D125(0)422住宅小区内的公建设施和配套商业用房应按计算容量计算用电负荷，当计算容量不明确时，按TO
