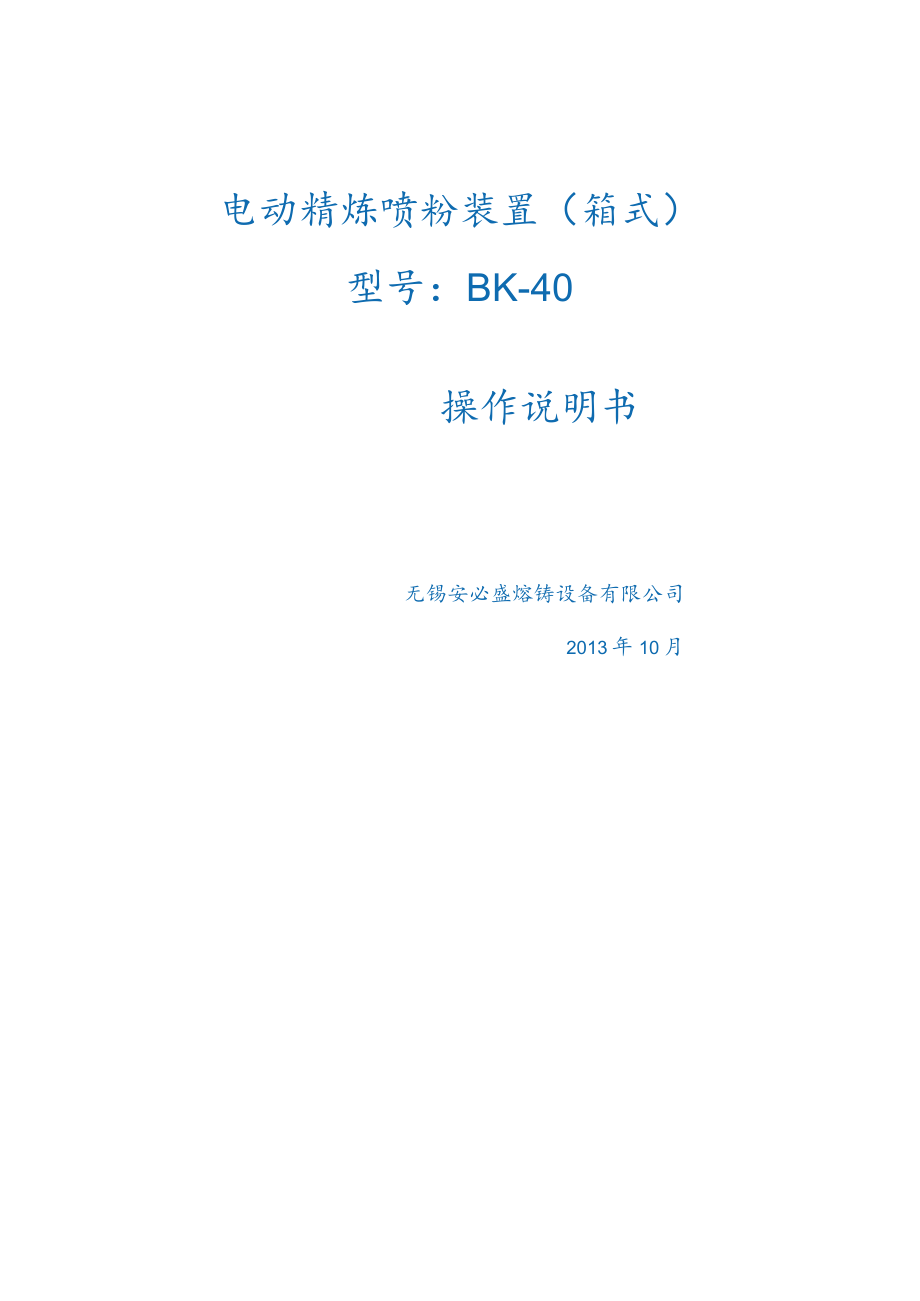

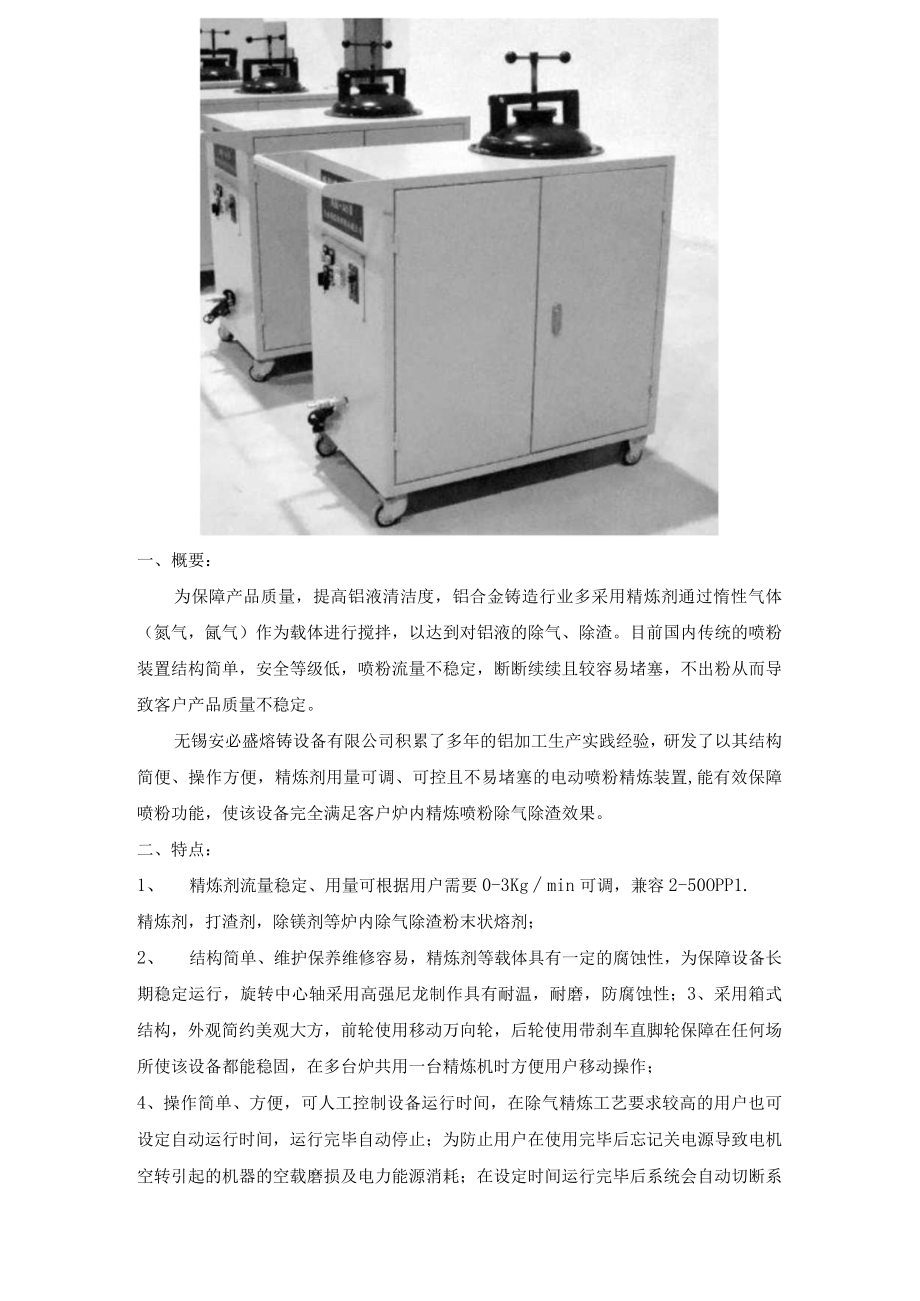

1、电动精炼喷粉装置（箱式）型号：BK-40操作说明书无锡安必盛熔铸设备有限公司2013年10月一、概要：为保障产品质量，提高铝液清洁度，铝合金铸造行业多采用精炼剂通过惰性气体（氮气，氤气）作为载体进行搅拌，以达到对铝液的除气、除渣。目前国内传统的喷粉装置结构简单，安全等级低，喷粉流量不稳定，断断续续且较容易堵塞，不出粉从而导致客户产品质量不稳定。无锡安必盛熔铸设备有限公司积累了多年的铝加工生产实践经验，研发了以其结构简便、操作方便，精炼剂用量可调、可控且不易堵塞的电动喷粉精炼装置,能有效保障喷粉功能，使该设备完全满足客户炉内精炼喷粉除气除渣效果。二、特点：1、 精炼剂流量稳定、用量可根据用户需要
2、0-3Kgmin可调，兼容2-50OPP1.精炼剂，打渣剂，除镁剂等炉内除气除渣粉末状熔剂；2、 结构简单、维护保养维修容易，精炼剂等载体具有一定的腐蚀性，为保障设备长期稳定运行，旋转中心轴采用高强尼龙制作具有耐温，耐磨，防腐蚀性；3、采用箱式结构，外观简约美观大方，前轮使用移动万向轮，后轮使用带刹车直脚轮保障在任何场所使该设备都能稳固，在多台炉共用一台精炼机时方便用户移动操作；4、操作简单、方便，可人工控制设备运行时间，在除气精炼工艺要求较高的用户也可设定自动运行时间，运行完毕自动停止；为防止用户在使用完毕后忘记关电源导致电机空转引起的机器的空载磨损及电力能源消耗；在设定时间运行完毕后系统会

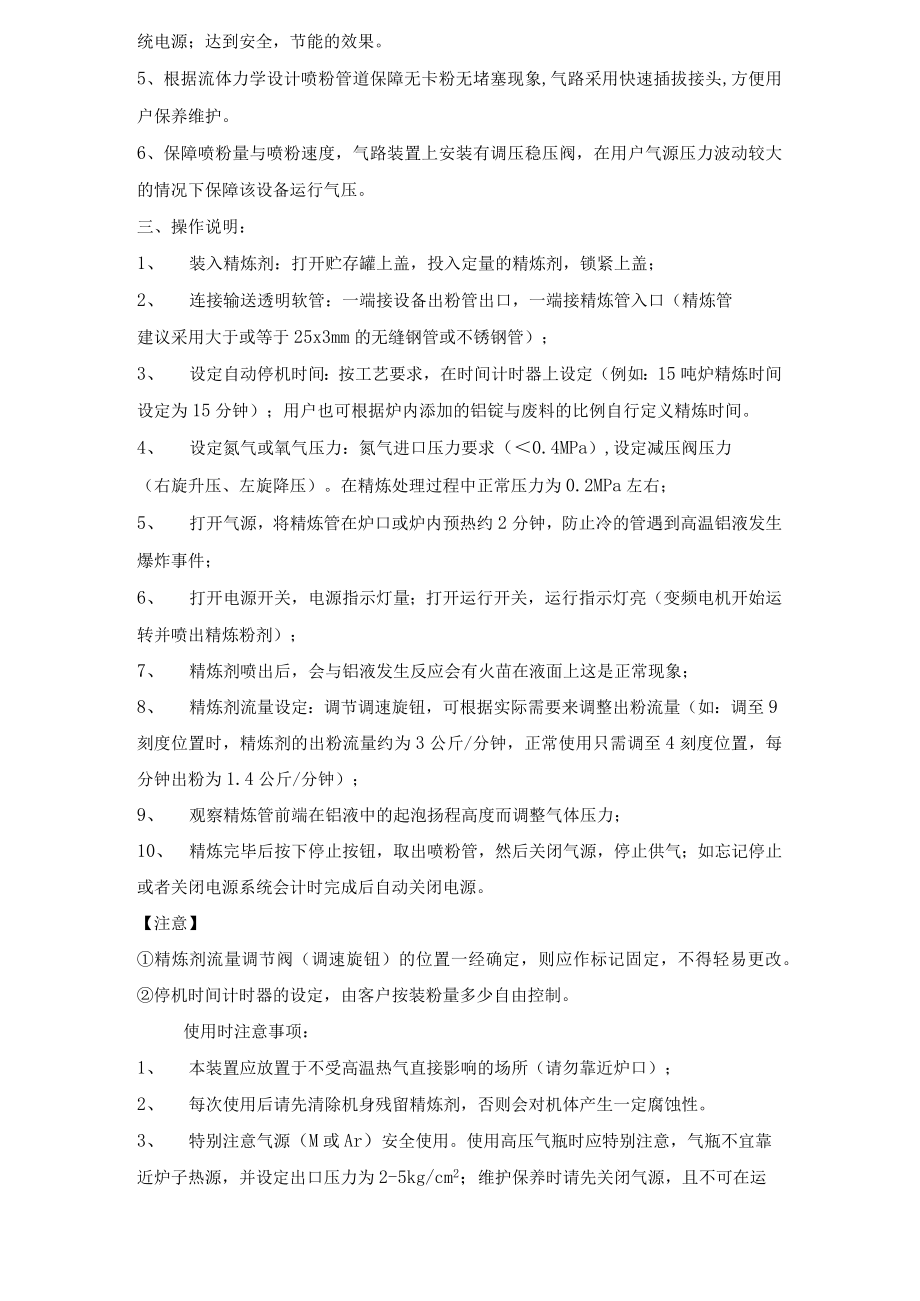

3、自动切断系统电源；达到安全，节能的效果。5、根据流体力学设计喷粉管道保障无卡粉无堵塞现象,气路采用快速插拔接头,方便用户保养维护。6、保障喷粉量与喷粉速度，气路装置上安装有调压稳压阀，在用户气源压力波动较大的情况下保障该设备运行气压。三、操作说明：1、 装入精炼剂：打开贮存罐上盖，投入定量的精炼剂，锁紧上盖；2、 连接输送透明软管：一端接设备出粉管出口，一端接精炼管入口（精炼管建议采用大于或等于25x3mm的无缝钢管或不锈钢管）；3、 设定自动停机时间：按工艺要求，在时间计时器上设定（例如：15吨炉精炼时间设定为15分钟）；用户也可根据炉内添加的铝锭与废料的比例自行定义精炼时间。4、 设定氮气
4、或氧气压力：氮气进口压力要求（0.4MPa）,设定减压阀压力（右旋升压、左旋降压）。在精炼处理过程中正常压力为0.2MPa左右；5、 打开气源，将精炼管在炉口或炉内预热约2分钟，防止冷的管遇到高温铝液发生爆炸事件；6、 打开电源开关，电源指示灯量；打开运行开关，运行指示灯亮（变频电机开始运转并喷出精炼粉剂）；7、 精炼剂喷出后，会与铝液发生反应会有火苗在液面上这是正常现象；8、 精炼剂流量设定：调节调速旋钮，可根据实际需要来调整出粉流量（如：调至9刻度位置时，精炼剂的出粉流量约为3公斤/分钟，正常使用只需调至4刻度位置，每分钟出粉为1.4公斤/分钟）；9、 观察精炼管前端在铝液中的起泡扬程高度
5、而调整气体压力；10、 精炼完毕后按下停止按钮，取出喷粉管，然后关闭气源，停止供气；如忘记停止或者关闭电源系统会计时完成后自动关闭电源。【注意】精炼剂流量调节阀（调速旋钮）的位置一经确定，则应作标记固定，不得轻易更改。停机时间计时器的设定，由客户按装粉量多少自由控制。使用时注意事项：1、 本装置应放置于不受高温热气直接影响的场所（请勿靠近炉口）；2、 每次使用后请先清除机身残留精炼剂，否则会对机体产生一定腐蚀性。3、 特别注意气源（M或Ar）安全使用。使用高压气瓶时应特别注意，气瓶不宜靠近炉子热源，并设定出口压力为2-5kg/cm2；维护保养时请先关闭气源，且不可在运行时直接打开端盖，可能会造
6、成粉剂喷到人身或者导致眼睛受到伤害4、精炼剂必须保持干燥，必要时须经过筛网过滤或者预热后使用；5、 在使用过程中，精炼管头不宜与炉底或炉壁碰擦，这样容易堵塞管道，喷粉管头部堵塞时要及时关闭气源和喷粉电源，更换喷粉管后再开始精炼工作；6、 精炼剂装入后，不要轻易打开精炼装置，注意出粉管的位置及周围人员与设备，否则，喷粉会导致您身边的同事受到伤害；7、 每次使用前后检查精炼管：在精炼管前端附着金属或氧化物堵死孔道时，应小心去除堵塞部分管道，保障管道畅通；8、 若有精炼剂附着在设备外壳机械表面上，应及时清除，以免锈蚀设备外壳;9、 喷粉罐箱体要每次清洁维护，溢出的精炼剂请使用压缩空气或者毛刷清理干净
7、；10、 每次加入贮罐的精炼剂用量，以当次精炼处理用完较合适。故每次加入精炼剂的重量需按要求计算后确定添加量。尽可能将罐内的精炼剂彻底使用完毕，不宜将未用完的精炼剂存留在箱体或罐体内，Ih休假或者长时间不使用时请将罐体内的精炼剂全部清理干净，清理时注意气管吹扫时人不要往罐体内边看边吹扫，残留粉末有可能会进入人的眼睛。六、精炼喷粉罐基本参数：罐体装粉容量20升40升60升精炼粉剂流量0-3kg/min气源气体高纯氮气或负气（凡或Ar）压力、流量0.2-0.5/Mpa,350N1./min气体操作压力2.5/Mpa（建议）系统运行变频电机变频调速250W,0-120r/min系统工作电源AC220V50Hz整机外观颜色烤漆（驼色：电柜色）重量（空）约170kg罐体尺寸C350mmH800mm外观尺寸长1170mm宽570mm高I1.OOmm七、售后服务:感谢您使用我公司产品，我们将长期关心并关注您的使用，使用中如有发现问题请与我们联系！我们有专业的售后服务人员为您及时提供服务为您排忧解难！无锡安必盛熔铸设备有限公司联系人：谢先敏手机：+86-0
