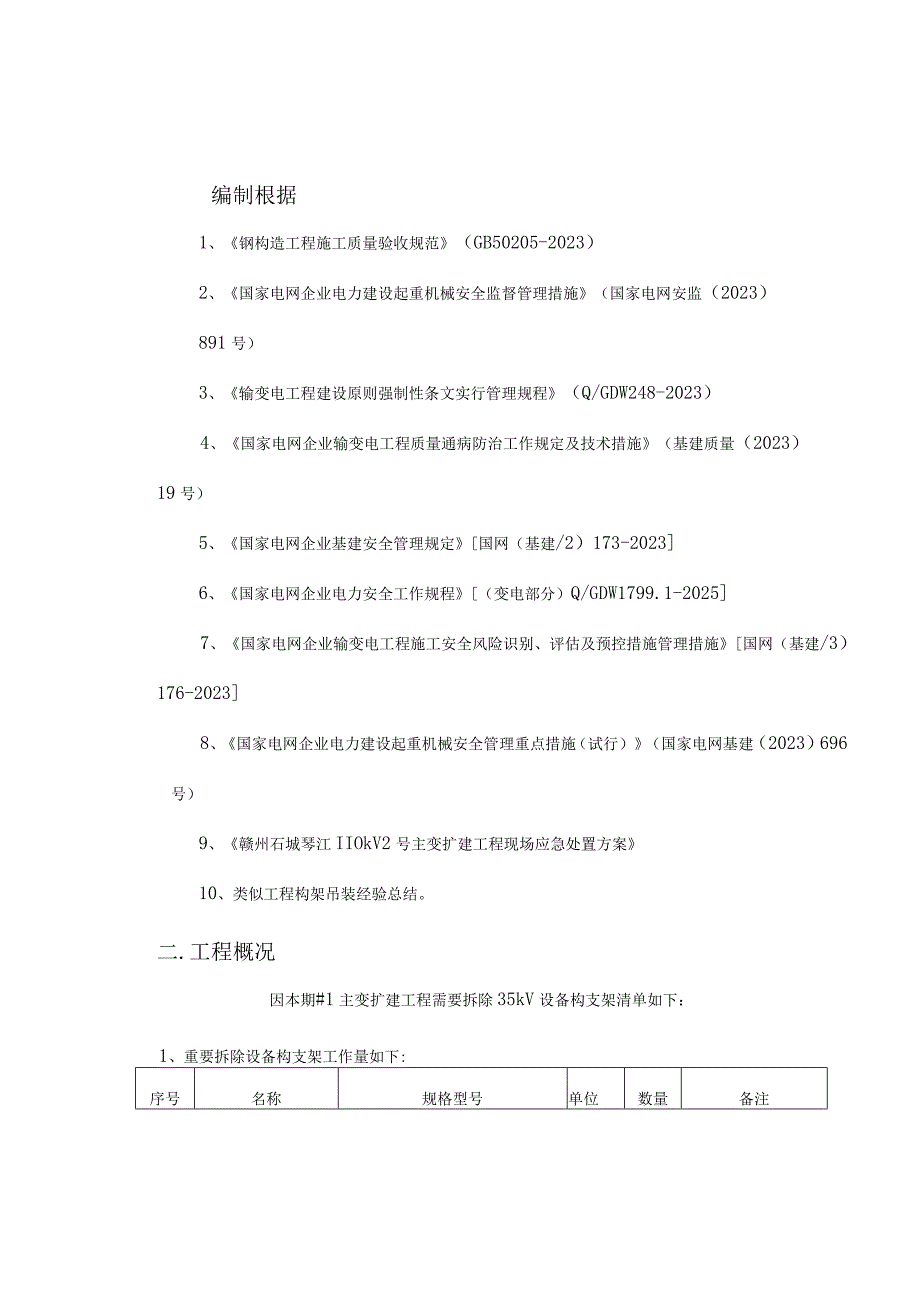

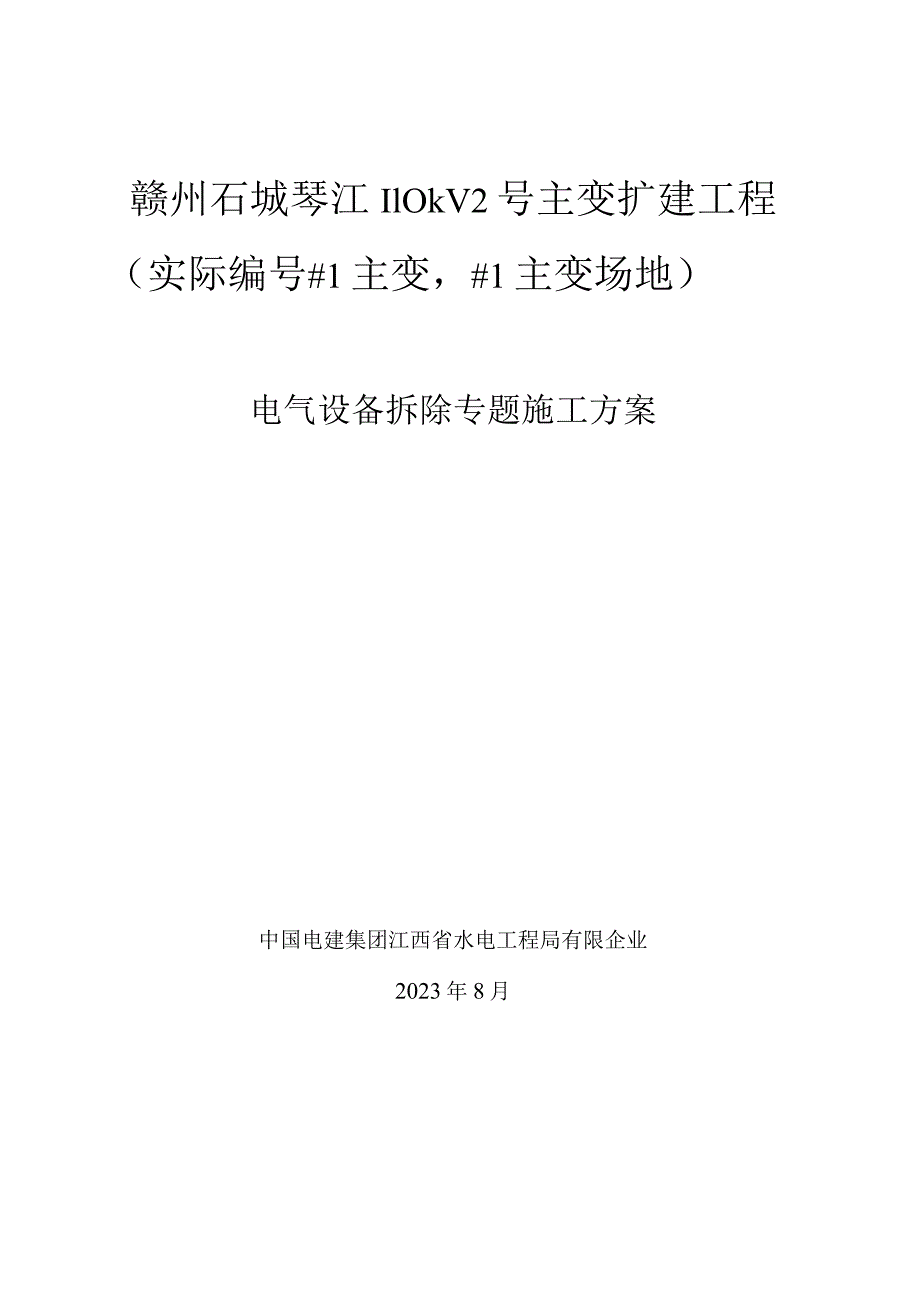

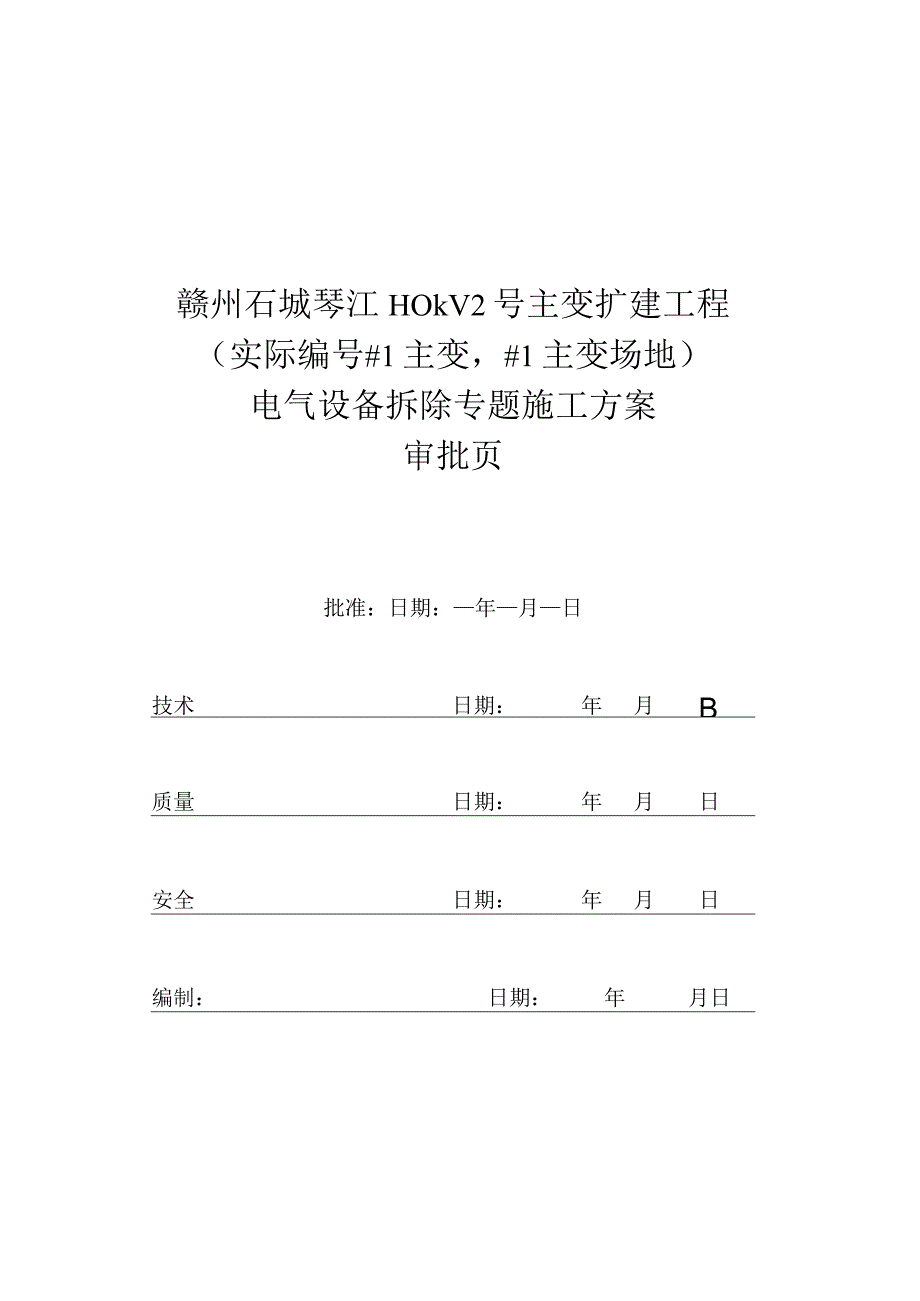

1、赣州石城琴江IlOkV2号主变扩建工程（实际编号#1主变，#1主变场地）电气设备拆除专题施工方案中国电建集团江西省水电工程局有限企业2023年8月赣州石城琴江HOkV2号主变扩建工程（实际编号#1主变，#1主变场地）电气设备拆除专题施工方案审批页批准：日期：年月日技术日期：年月B质量日期：年月日安全日期：年月日编制：日期：年月日编制根据1、钢构造工程施工质量验收规范（GB50205-2023）2、国家电网企业电力建设起重机械安全监督管理措施（国家电网安监（2023）891号）3、输变电工程建设原则强制性条文实行管理规程（Q/GDW248-2023）4、国家电网企业输变电工程质量通病防治工作规定
2、及技术措施（基建质量（2023）19号）5、国家电网企业基建安全管理规定国网（基建/2）173-20236、国家电网企业电力安全工作规程（变电部分）Q/GDW1799.1-20257、国家电网企业输变电工程施工安全风险识别、评估及预控措施管理措施国网（基建/3）176-20238、国家电网企业电力建设起重机械安全管理重点措施（试行）（国家电网基建（2023）696号）9、赣州石城琴江IIOkV2号主变扩建工程现场应急处置方案10、类似工程构架吊装经验总结。二.工程概况因本期#1主变扩建工程需要拆除35kV设备构支架清单如下：1、重要拆除设备构支架工作量如下:序号名称规格型号单位数量备注135k
3、V断路器ZW30B-40.5/2023-31.5kA1处在废IH状态235kV母线LGJ-500/35档2处在废旧状态335kV绝缘子串串12处在废旧状态435kV避雷器只3处在废旧状态55米钢横梁付1处在废旧状态6A型杆7.3米根1处在废旧状态735kV端子箱个1处在废旧状态8IOkV母线桥米3处在废旧状态2、施工环境及工程特点1）、施工过程中波及到邻近间隔带电作业，需要做好对应0安全措施，由于#2主变、#2主变35kV母线、302开关间隔、35kV琴屏线312开关间隔处在运行状态，更换任务波及到邻近间隔带电部分，为保证安全、保质、保量完毕本次工作严格执行施工方案施工，组织施工班组组员学习本
4、方案安全技术措施，确认每一位工作班组员都已知晓并签名确认。本次改造不波及站外工程，不影响站外环境。2）、施工现场吊车平面布置吊车停放点,浙国前册却吊车通道四.施工机具设备构支架拆除重要器具清单序号名称规格单位数量备注1吊车25T台12吊带3T根2测试合格3小撬棍O.6m根24大撬棍1.5m根25五金工具套26滑轮2T只27紧线器2T只18脚扣付29卸扣3T只4测试合格10尼龙绳1.5cm根311口哨只112电镐把113手磨机把114带全带付4测试合格15霸王翦把116电缆剪把1五.施工工期安排：1、重要工程量及工期规定（1）重要拆除工程量：35kV断路器1台及2侧跳线、35kV母线2档、35k
5、V避雷器3只、5米钢横梁1付、7.3米A型杆1根、35kV端子箱1个，IOkV母线桥3米。跳线已解除(2)计划工期：2023年08月25日06时00分一2023年08月25日19时00分2、施工组织2.1 施工准备我企业本着保证安全、环境保护、高效拆除B思想，经专业人员实地考察反复研究有关数据、多次开会研究讨论，并通过泰籍工程师日勺技术交流，认为该工程应采用机械作业、人员配合方式进行拆除。提前编写有正对性的施工方案，需获得业主的同意且施工过程中需在业主的监护下方能施工作业。2.2 资源配置2.2.1方案实行组织机构及劳动力计划构架拆除组织机构图劳动力计划表表1序号工种人数序号工种人数1工作负责
6、人16技工22总工17揽风绳固定43安全员18高空人员24吊车司机19普工25吊车指挥110合计152.2.2拆除流程及各项构件有关参数分析（自重、构件连接方式）X施工流程:以上已改CAD里面有画的图各项构件有关参数表构件编号名称拆除点拆除点连接方式拆除方式单根体积（M3）（长*宽*高）自重T（体积*2.4系数）地线柱a焊接切割机切割0.451.08t横梁b钢筋混凝土连接风镉破除3.157.56tA型构架C钢筋混凝土连接风镐破除6.7216.13t注：各构件的体积计算中（长*宽*高）尺寸选择皆有略微放大，自重运算所乘系数（2.4）为保险系数，以保证所得参数安全有效。2.2.2机具配置、材料供应
7、6.2.1吊装汽车吊选择根据现场实际状况，通过技术人员科学测算，本次吊装最大重量单板A型杆：约16.5吨；吊装最大高度：15米，吊车作业半径在7IOm,主臂伸至中长，吊装标高在1820m范围（对应起重臂长度20.5-22.5m）,吊车所受最重荷载约16.5吨。综合各项参数得出需采用80T吊车。NK800型汽小起亚机性能表基本臂（8Ot）单位（t）1：作半径（m）在左右两侧及后部使用支撑架（主臂）12mISm24m30m36m40m44m3.545.035.04.080.045.035.027.04.570.045.035.027.05.062.040.032.027.05.556.037.02
8、9.227.022.06.050.034.327.225.022.06.545.031.525.323.222.018.07.039.4I29I23.721.520.318.08.035.625.421.018.817.715.712.09.527.820.817.815.714.613.212.010.020.819.2JII，。I15.013.812.611.4G=7.56TT2=T3=T1/3=G3=4.40T图一：吊横梁受力分析横梁拆除钢丝绳卸扣选择阐明最大受力值4.4T*5=22T4.4T钢丝绳选择：如图一所示：T2、T3所对应的钢丝绳L2、L3长度相等，根据勾股定理运算得出L2=L
9、3=L2=7.5m。故选用两根9米钢丝数量2根（9米）2个绳（含捆绑长度）。T2=T3=4.4T乘以捆绑系数5,查钢丝绳技术性能表选用6X37型d=24mmH勺钢丝绳。卸扣选择：受力值4.4t、卸扣选用5t可满足规定。型号637型d=24mmT5图二8缆风固定A型杆受力分析缆风固定A型构架最大受力值数量型号钢丝绳（缆风）7T*3.8=26.6T8根/20米（两根同步固定）6X37型d=30mm卸扣7T8个（两桶同步固定）TlO地锚27T4个IoOXlOXI40Omnl角钢手拉葫芦8个（两根同步固定）5T（三米链条）地锚选择：根据现场地质为回填碾压土，采用角钢150XlOX140Omin（三联桩
10、）打选择阐明入地中做地锚（锚端补强L=100.）钢丝绳选择：如图二所示：钢丝绳与地面成45度角，根据勾股定理运算得出钢丝绳长度L4=15*2=21.3mo故选用25米钢丝绳（含捆绑长度）。T4=7T乘以保险系数3.8,查钢丝绳技术性能表选用6X37型d=19,5廊的钢丝绳。卸扣选择：受力7T,选用Tlo的卸扣可满足规定。手拉葫芦选择：选用5t葫芦可满足规定。A型构架拆卸最大受力值数量型号钢丝绳 （吊具）10T*5=80T2根（8米含捆绑长 度）637 型 d=50卸扣8. 25T2个TlO选择 阐明钢丝绳（吊具）选择：如图三所示若不考 虑斜角，2*斜=G, T5=8.25T,实际起吊中钢丝 绳
11、存在斜角，T5需放大，故取T5=10T,再乘以 5倍的安全系数。选用品有抗拉能力为80t B 钢丝绳作为吊具。查钢丝绳技术性能表选用6 义37型d=30 B钢丝绳。卸扣选择：卸扣受力值IOt,采用TlO卸 扣可满足规定。80T吊车S:吊构架杆受力分析序号机械名称规格型号数量备注1汽车吊80T1辆2220型挖掘机带炮头1台3运送车2辆4高空作业车15m1辆5风镐2把6空压机1台7缆风绳6X37型d=30mm8根（20米）固定构架的钢丝绳8钢丝绳6X37型d=24mm2根（9米）吊横梁9钢丝绳6X37型d=50mm2根（8米）吊A型构架10编织型控制绳16mmX20m4根11手拉葫芦5t8个12卸
12、扣IOt10只13卸扣5t2只14地锚IoOXIOXI40Omm角钢4个三联桩增强抗拉15氧气乙块切割设备1套机械设备一览表总表3、重要施工措施3.L施工前的注意事项I、施工前由专职安全员及现场技术人员对现场施工人员进行安全交底和技术交底，并做好签字记录。2、检查所需要施工机械、安全护具，保证无缺损，安全使用。3、施工作业是风力不应不小于5级，并安排专人监护。4、高空作业人员必须对B佩戴安全护具，进入施工现场必须对B佩戴安全帽。3.2.施工安排和施工措施1）施工准备工作内容:在施工拆除区域与设备运行区域安全范围内设置安全警戒线，警示标志，安排专人值守，非现场施工人员严禁进入施工现场。2）拆除设备支架杆工作内容：A、用挖掘机（带炮头）将支架杆基础底部进行凿除破碎。B、切断支架杆与基础底部相连钢筋。C、由吊车将切断后的设备支架杆堆放在临时材料堆
