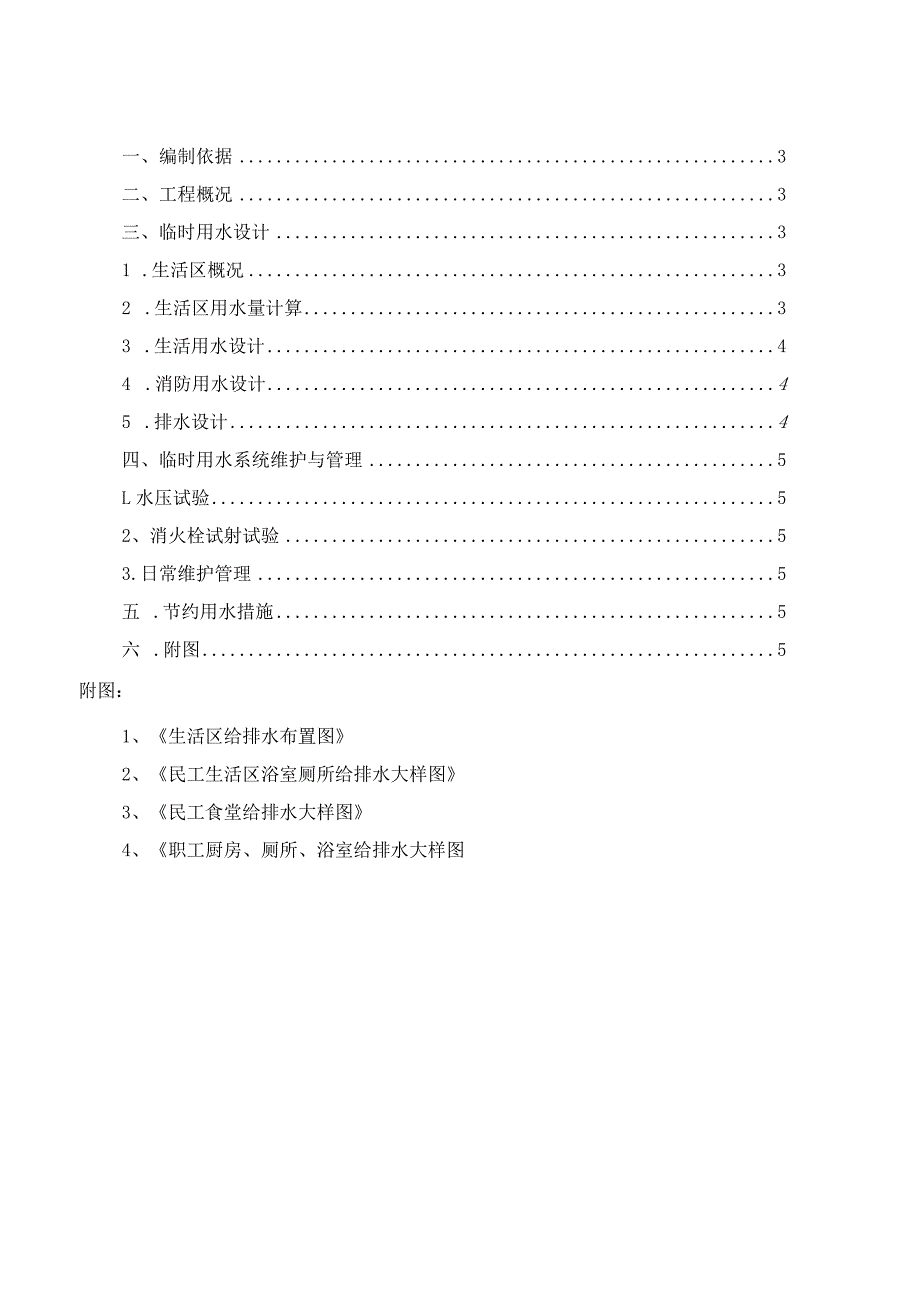

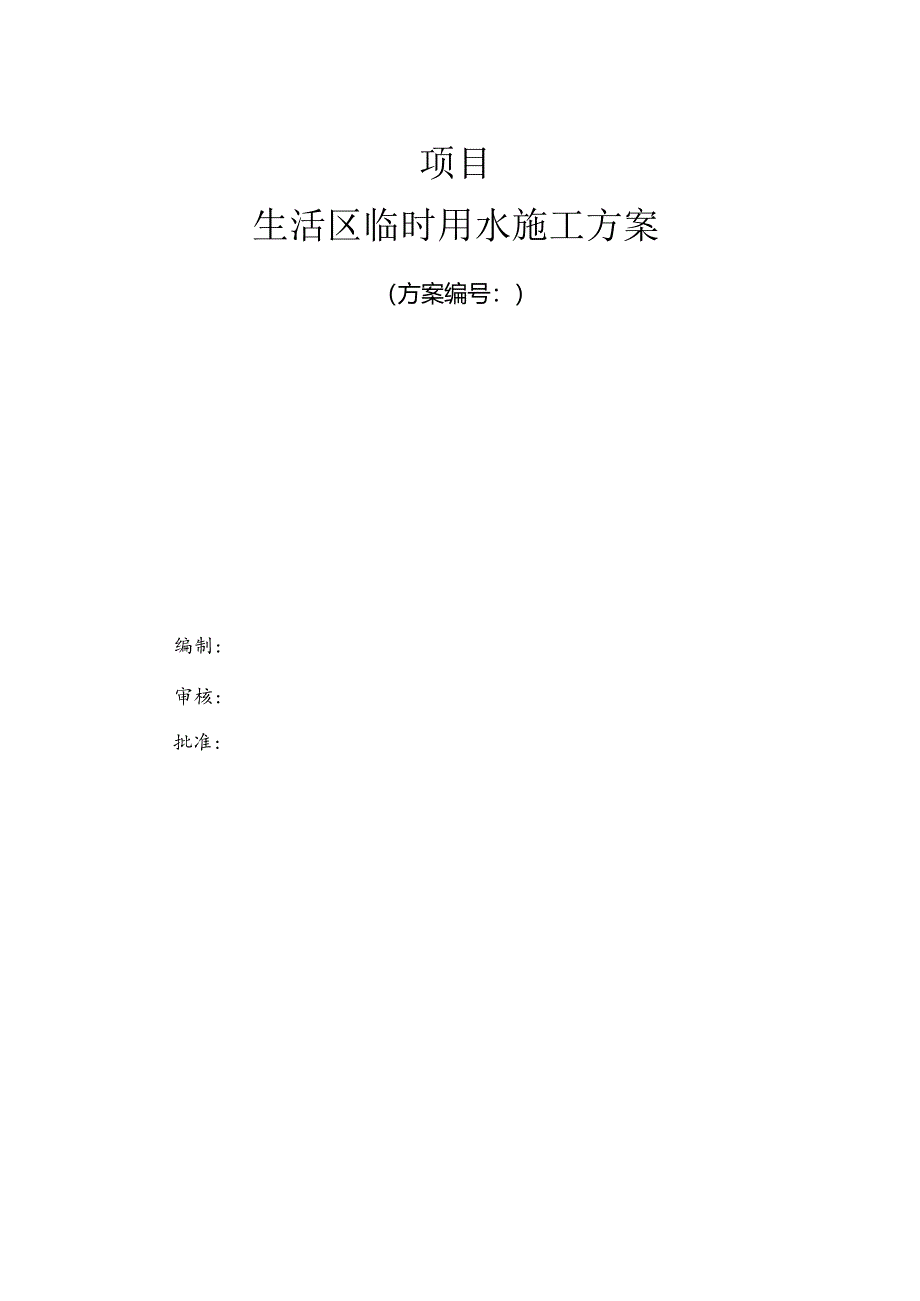

1、编制:审核:批准:项目生活区临时用水施工方案（方案编号：）一、编制依据3二、工程概况3三、临时用水设计31 .生活区概况32 .生活区用水量计算33 .生活用水设计44 .消防用水设计45 .排水设计4四、临时用水系统维护与管理5L水压试验52、消火栓试射试验53.日常维护管理5五 .节约用水措施5六 .附图5附图：1、生活区给排水布置图2、民工生活区浴室厕所给排水大样图3、民工食堂给排水大样图4、职工厨房、厕所、浴室给排水大样图一.编制依据1、建筑设计防火规范GB50016-2006；2、现行的消防管理办法建筑工程施工现场消防安全管理办法；3、生活区总平面布置图；4、室外排水设计规范(GB5
2、0014-2006)；5、建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)。二,工程概况项目生活、办公区以及材料堆放场位于月华路以东、科东二号路以南、建校以北、野鸭坡变电站以西。其中民工宿舍(2层)24栋、办公楼(2层)3栋、职工宿舍(2层)3栋、堆料场地5500/及浴室卫生间。并在工人宿舍区设置锅炉房，供工人饮用、洗澡。管理人员办公室、宿舍各设一个开水器提供饮用水。三.生活区临时用水设计1.生活区概况：办公区及生活区设置在施工现场外，办公室、宿舍为2层，厕所、浴室为1层，整个生活区可容纳4000人住宿。2.生活区用水量计算:生活用水计算生活用水量采用公式Q3=q3N3k48
3、*3600其中K4取1.5N3为每人一天用水量，取35L/人天Q3为高峰期施工现场最多人数Q3=4000*35*l.5/8*3600=7.3L/S用水管径D=4*ql./3.14*V*1000=4*7.3/3.14*1.5*1000=78mm消防用水计算Q取15Lsd=4Q(V1000)1/2d一配水管直径(m)V一管网中水流速度(ms),取1.5msd=415/(3.141.51000)1/2=112mm根据计算及现场实际情况，生活区消防水箱补水管与生活用水合用一条管道，因此将生活区供水主管道定为DeIIOPE管。水源由生活区东侧300米处创业园区自来水供水点引入。3 .生活用水设计：生活区
4、生活用水及消防用水严格分开。生活用水从生活区东边300米处创业园区的市政给水接驳点引入，接控制阀门和水表，在水表后设置倒流防止器，防止污染市政水源。生活区给水管网根据各用水点需要呈树状布置；室外给水管均采用PE给水管（热熔连接），室内给水管均采用PPR管（热熔连接），热水管均采用热水用PPR管（热熔连接）。给水主干管为DeIlO的PE管，热水主干管为De50的给水PPR管（热水用）。给水及热水干管采取暗敷（埋深0.5m）,并分段设置控制阀，以便维修。生活区设锅炉房、公用浴室、公共卫生间，由锅炉房集中向浴室供热水，保证工人的生活卫生同时减少能源的浪费；卫生间采用自闭式延时冲洗水箱，对卫生间进行定
5、时冲洗，节约用水。浴室、卫生间详细布置见附图2。4 .消防用水设计消防水池容积确定：消防水池容积V=q*t-v*s*tV=15*3.6*0.5-1.5*3.14*0.04*0.04*1800=13.4m3。其中，生活区面积大于500011消防水量按q=15L/s计算，补水管管径DNlO0,补水管水流流速t=l.5ms,灭火时间t=30min生活区所有房屋均为2层，市政给水压力能满足消防用水要求；但是生活区场地较大，防火要求较高，消防用水量大，避免市政停水及给水量的影响。在生活区南侧设1个消防泵房，设两台水泵，一用一备，带24n?的消防水箱。消防主管采用DNlOO的焊接钢管沟槽连接，消火栓采用D
6、N65的镀锌钢管连接，消火栓按不大于50m布置一个，采用DN65的单栓栓头。为保证用水的可靠性埋地部分管道采用焊接。详细布置见附图Io5 .排水设计生活区板房周边设置300*300的雨水沟，雨水通过雨水沟汇集到生活区内设置的8个雨水井内，雨水井之间采用De500的双壁波纹管连接贯通，再统一排至市政雨水井，确保生活区内雨水及时排放；卫生间污水经化粪池沉淀处理后排至市政污水管网；厨房排水先经隔油池处理再排放到市政污水井。雨水管采用De500双壁波纹管，污水管采用De300双壁波纹管，根据室外给排水验收规范，De300、De500的排水管道检查井按照40m布置一个。卫生间排水支管采用UPVC塑料管，
7、粘接连接。详细布置见附图1。四,临时用水系统的维护与管理6 .水压试验所有给水及消防管道应进行水压试验，给水管试水压力为工作压力1.5倍，观察Iomin压降不超过002MPa,降到工作压力不渗漏。7 .消火栓试射试验消火检安装完毕后应进行试射试验，必须达到要求，能满足生活区需耍。消防管路保证畅通，消火栓箱内设施完备且箱前道路畅通，无阻塞或堆放杂物。消防水泵设专线用电、专人管理、专职看护和维护人，看护和维护人应掌握系统原理，应具备及时处理突发事件的能力。8 .日常维护管理设置专人负责现场临水的管理和日常维护工作，保证给排水系统的正常运行。加强现场厕所的卫生管理，及时冲洗、清扫，保持整洁、无臭味散
8、发；生活区地面定期清扫，保证地面干净、无积水；设专人清理排水沟，及时清运；保持整个生活区整洁干净，为工人创造一个健康卫生的生活环境。五 .节约用水措施为了完善和规范生活区用水制度，减少水资源浪费，保护和改善环境。最终达到保障职工身体健康和节水目的，更好的服务于社会，采用以下节水措施。1.现场管道采用优质、符合卫生和环保要求的管网。并依据施工需要合理布置，达到就近取水的目的，避免破坏和漏水。2 .保证生活区消防水箱蓄水、配水和输水等设备严密，用水岗位设专人定期检查设备完好程度，遇异常情况及时上报项目部修理解决。所有给水设施不得与排水设施直接相连。3 .现场划分责任区，并设负责人。每天巡视，一发现水资源污染、浪费现象马上进行处理。4 .各个用水点作到人走水关，杜绝长流水现象发生六 .附临时用水布置图附图：1、生活区给排水布置图2、民工生活区浴室厕所给排水大样图3、民工食堂给排水大样图4、职工厨房、厕所、浴室给排水大样图
