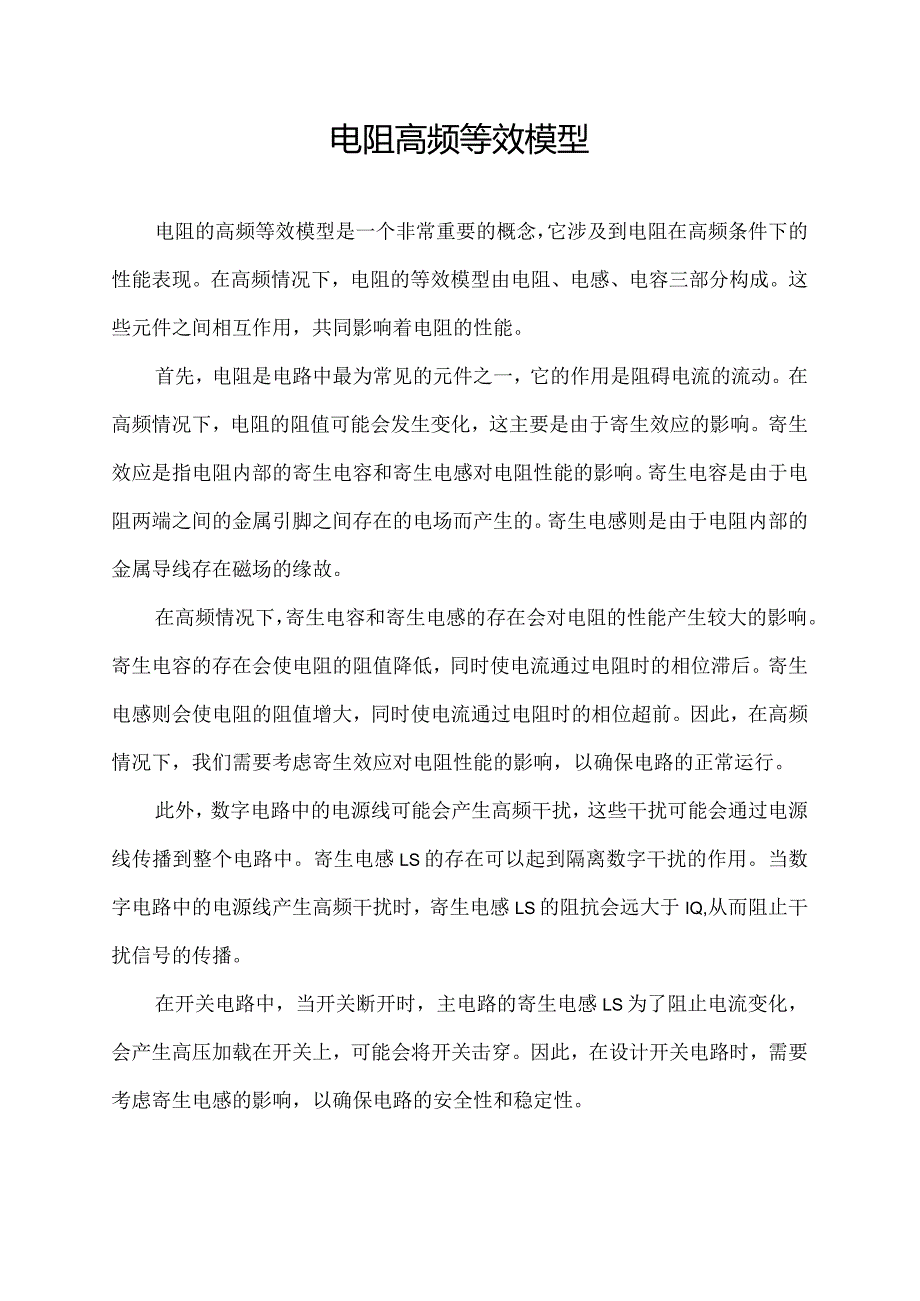

电阻高频等效模型.docx_第1页
第1页 / 共2页

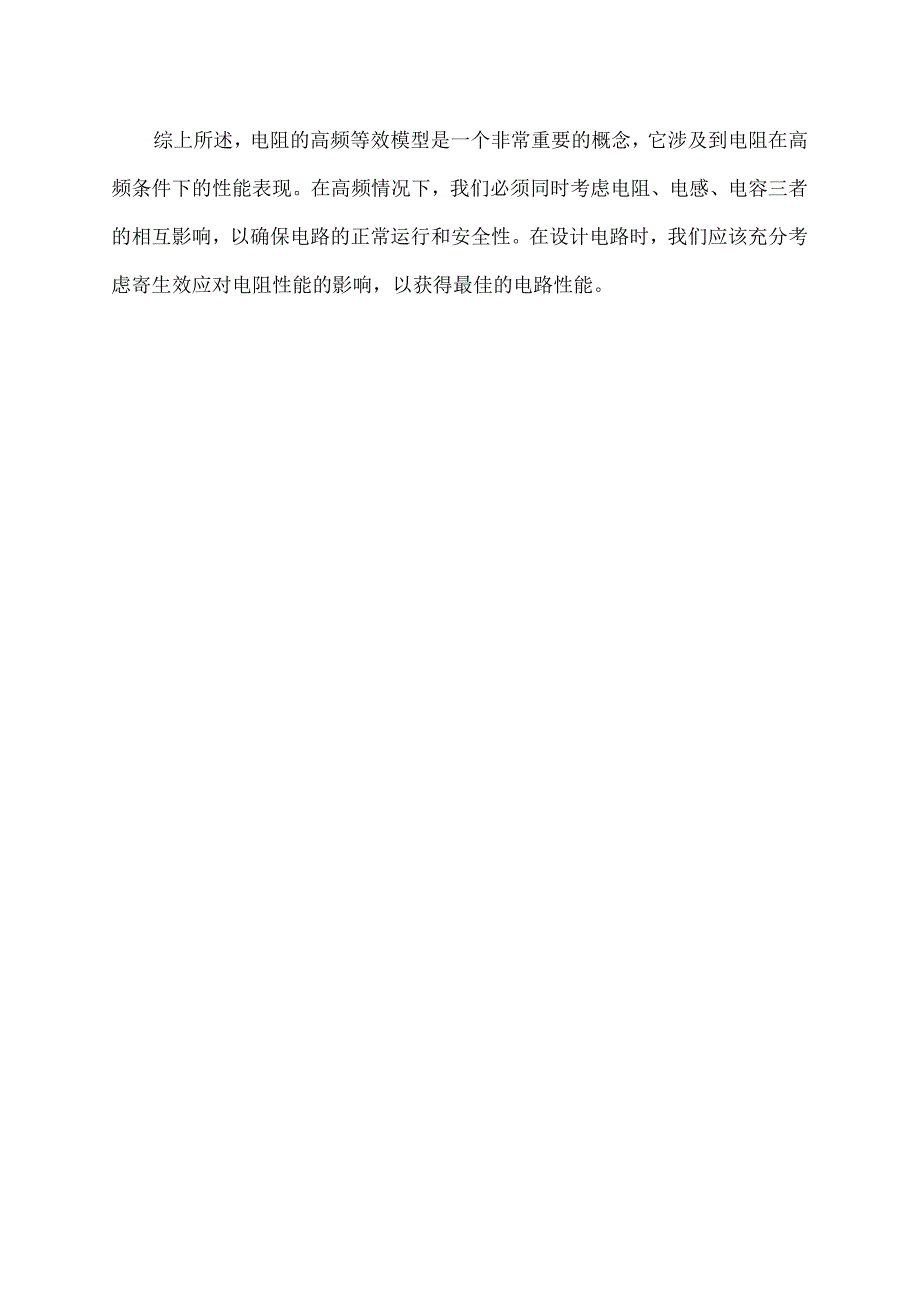

电阻高频等效模型.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《电阻高频等效模型.docx》由会员分享,可在线阅读,更多相关《电阻高频等效模型.docx(2页珍藏版)》请在第壹文秘上搜索。

1、电阻高频等效模型电阻的高频等效模型是一个非常重要的概念,它涉及到电阻在高频条件下的性能表现。在高频情况下,电阻的等效模型由电阻、电感、电容三部分构成。这些元件之间相互作用,共同影响着电阻的性能。首先,电阻是电路中最为常见的元件之一,它的作用是阻碍电流的流动。在高频情况下,电阻的阻值可能会发生变化,这主要是由于寄生效应的影响。寄生效应是指电阻内部的寄生电容和寄生电感对电阻性能的影响。寄生电容是由于电阻两端之间的金属引脚之间存在的电场而产生的。寄生电感则是由于电阻内部的金属导线存在磁场的缘故。在高频情况下,寄生电容和寄生电感的存在会对电阻的性能产生较大的影响。寄生电容的存在会使电阻的阻值降低,同时

2、使电流通过电阻时的相位滞后。寄生电感则会使电阻的阻值增大,同时使电流通过电阻时的相位超前。因此,在高频情况下,我们需要考虑寄生效应对电阻性能的影响,以确保电路的正常运行。此外,数字电路中的电源线可能会产生高频干扰,这些干扰可能会通过电源线传播到整个电路中。寄生电感LS的存在可以起到隔离数字干扰的作用。当数字电路中的电源线产生高频干扰时,寄生电感LS的阻抗会远大于IQ,从而阻止干扰信号的传播。在开关电路中,当开关断开时,主电路的寄生电感LS为了阻止电流变化,会产生高压加载在开关上,可能会将开关击穿。因此,在设计开关电路时,需要考虑寄生电感的影响,以确保电路的安全性和稳定性。综上所述,电阻的高频等效模型是一个非常重要的概念,它涉及到电阻在高频条件下的性能表现。在高频情况下,我们必须同时考虑电阻、电感、电容三者的相互影响,以确保电路的正常运行和安全性。在设计电路时,我们应该充分考虑寄生效应对电阻性能的影响,以获得最佳的电路性能。
