1、花都区城镇污水处理厂配套污水收集管网二期工程-云峰周边污水管道工程监理实施细那么审批：广州市南粤工程建设监理2014年3月第一章、工程概况1.1. 工程概述本工程属花都区城镇污水处理厂配套污水收集管网二期工程一云峰周边污水管道工程。1.2. 工程范围和内容I、建设范围：本工程分两局部截污，即云峰周边段及国光厂段:1）、云峰周边段：与本工程交涉的现状道路主要有联乡路、蔗园路、迎宾大道及周边现状路，本次设计沿联乡路东侧及蔗园路以北现状路南侧新建DN600污水管道，设计起点为电器安装公司北侧d800污水管道，最终排入迎宾大道现状污水管，该段全线采用开挖施工，其中开挖段管道采用HDPE管。2）、国光厂

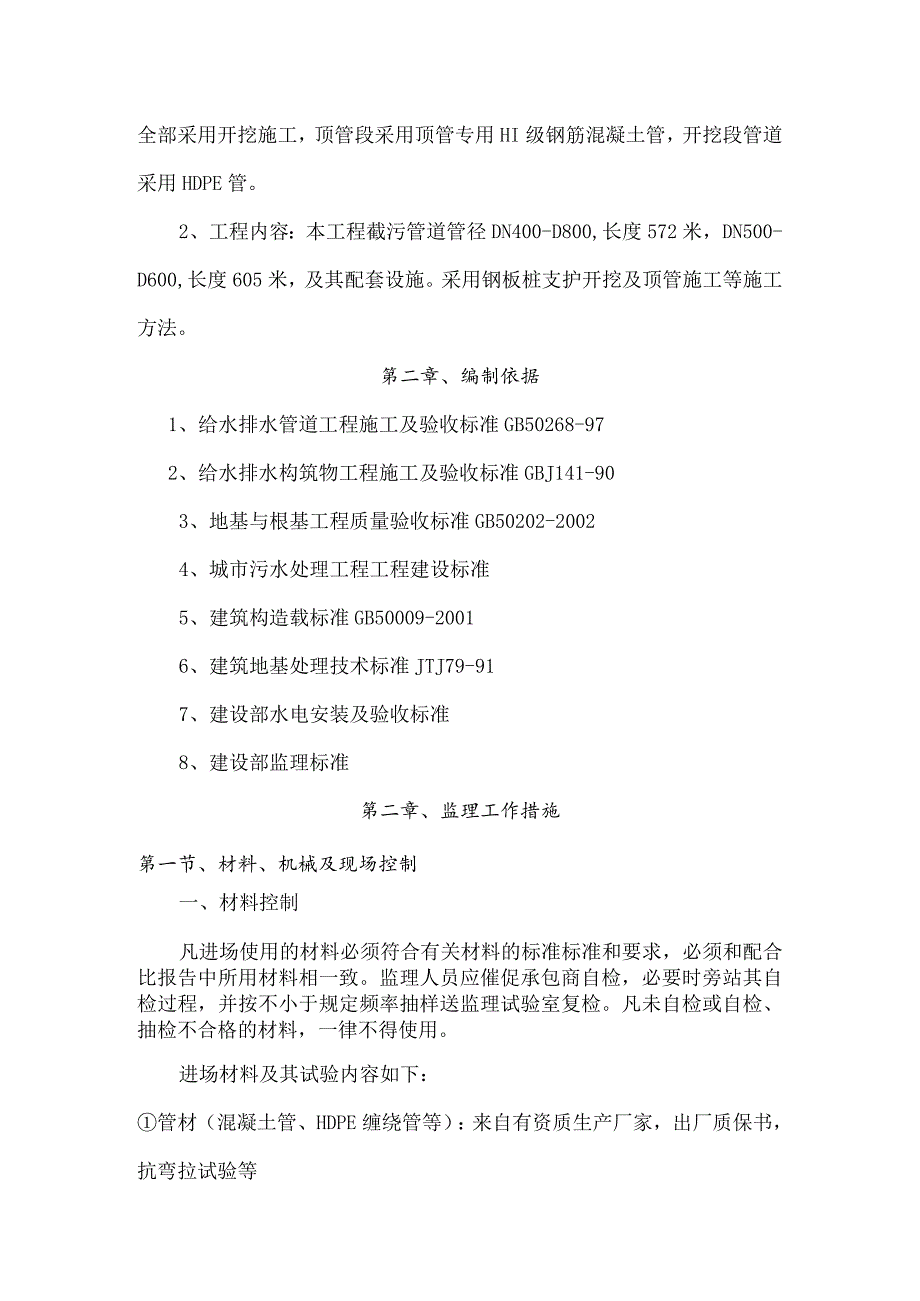

2、段：与本工程交涉的现状道路主要有凤凰南路、雅瑶中路，本次设计沿凤凰南路新建d800污水管道，设计起点为国光厂污水排放口，最终接入雅瑶中路现状污水管。该段除井W14W15采用顶管施工外，其余全部采用开挖施工，顶管段采用顶管专用HI级钢筋混凝土管，开挖段管道采用HDPE管。2、工程内容：本工程截污管道管径DN400-D800,长度572米，DN500-D600,长度605米，及其配套设施。采用钢板桩支护开挖及顶管施工等施工方法。第二章、编制依据1、给水排水管道工程施工及验收标准GB50268-972、给水排水构筑物工程施工及验收标准GBJ141-903、地基与根基工程质量验收标准GB50202-2
3、0024、城市污水处理工程工程建设标准5、建筑构造载标准GB50009-20016、建筑地基处理技术标准JTJ79-917、建设部水电安装及验收标准8、建设部监理标准第二章、监理工作措施第一节、材料、机械及现场控制一、材料控制凡进场使用的材料必须符合有关材料的标准标准和要求，必须和配合比报告中所用材料相一致。监理人员应催促承包商自检，必要时旁站其自检过程，并按不小于规定频率抽样送监理试验室复检。凡未自检或自检、抽检不合格的材料，一律不得使用。进场材料及其试验内容如下：管材（混凝土管、HDPE缠绕管等）：来自有资质生产厂家，出厂质保书，抗弯拉试验等钢筋：出厂质保书、拉伸试验、冷弯试验、焊接拉伸试
4、验等；水泥：出厂质保书、胶砂强度、细度、稠度、凝结时间、安定性试验;碎石：筛分、含泥量、压碎值指标、针片状、视比重、容重等；砂：筛分、含泥量、有机质含量、视比重、容重等水：要求施工单位使用清洁、无杂质、到达二级以上标准的施工用水；成：出厂质保书，强度试验；碎、砂浆配合比：需提供配合比报告书，到监理工程师认可的试验室进展或委托试验，为保证碎配合比的执行，施工单位砂、石材料应定点、定矿、定塘口，不得随地取材。二、机械设备控制进场所有设备必须性能良好、部件齐全、设施配套，能满足连续施工的要求。所有设备均须经监理人员验收合格前方可使用。施工现场的搅拌机、电源及振捣器等有关设备都应有备用品，确保施工连续
5、性。搅拌机须有自动进水计量装置，上料的手推车须将自重及需载重量用红漆写明，车内应有明显标记载料位置线。当机械设备的数量、质量不能满足施工连续性时，那么不予开工。三、场地要求材料场地必须经硬化处理，砂石材料须分开堆放，不得混堆。水泥堆放时须架空离地30cm以上，并且有防雨设施；钢材及钢筋骨架也应架空离地。临时蓄水池应作硬化处理，确保施工用水无杂质。施工现场应井然有序，妥善布置，须竖牌子标明材料来源、规格、施工配合比及各施工工序负责人，做到文明施工、合理组织，责任落实到人。第二节、测量放样控制施工单位应根据业主及设计文件中提供的导线三角网点及基本数据对污水管道位置及泵站位置布置临时控制点，并及时提
6、供测量放样成果，填报测量放样报验单。监理组应及时组织人员进展复测，对承包人报验内容予以确认，并将确认的水准网点、三角网点认真维护，保证能使用至全部工程完毕。一、工程开工申请单；二、施工组织设计报审表及附件：详述施工总体方案，质量保证体系，工期、人员、机械设备安排情况，材料使用情况，资金使用方案，场地布置等，监理工程师将对其内容逐一核实、审查，签署初步意见；三、施工技术方案报审表及附件：详细说明施工步骤、方法，检测方法与技术标准，施工要点、关键工序的施工与检测方法等，监理工程师将对其审查，签署初步意见；四、施工放样报验单及附件：提供导线复测资料，临时水准点及控制点的测量资料，由监理组复测后签认；
7、五、建筑材料报验单及附件：提供所用材料的原材料物理、化学性能试验及施工相关的配合比试验结果，监理组作平行验证后，上报指挥部审批后下达执行；六、进场设备报验单及附件：承包商进场使用设备必须是性能完好的，其数量应能满足施工进度要求，且各种设备应能相互配套，以发挥最大效益。监理工程师将其逐一检查、核定，对不符合要求的机械应立即予以清退出场或责成承包商立即整修，监理组在检查完毕后予以签认；七、分项工程月进度方案表：月进度方案必须满足总体进度方案，并综合考虑各种不利因素，监理工程师在审查合格后予以签认。各监理工程师应对以上各项内容进展严格审查，逐项落实，在承包商自检资料或委托试验资料的根基上，进展抽检复
8、检，并及时提供监理资料，对施工放样、建筑材料、进场设备及进度方案等工程予以确认。对施工组织设计和施工技术方案提出初审意见，由总监或总监代表签发开工令。第四节、污水管道铺设局部施工质量控制抓好质量控制点的布控，是质量控制工作的重要环节，对构造复杂或技术要求高的、施工难度大的分项工程、工序或某个环节，必须设置质量控制点进展重点监控。对质量控制点采取预控措施，能有效地防止在施工过程中发生的质量问题，将不合格因素消灭在萌芽状态之中。针对开发区污水管道铺设及提升泵工程特点，提出控制点及其预控措施:1、沟槽开挖与回填管道沟槽底部的开挖宽度应包括管道构造外缘宽度、管道两侧的工作面宽度、支撑的宽度、现浇碎管道
9、模板的宽度等。开挖沟槽的方法按具体施工条件可采用人工或机械开挖。采用人工开挖时，假设沟槽较深,不能直接将士扔到槽外，就应采取分层开挖，层间留台的措施，以便于转运土方并兼有安全和便于安装支撑的作用。开槽铺设管道时，为控制管道中心线、槽底高程以及安装管节的高程等，可以采用直接测量、坡度板或其他方法。沟槽开挖后视其实际情况（边坡坡度一般约为20：1直槽）需设置支撑件，支撑工程是关系到安全施工的一项重要内容，必须精心设计和精心施工，以免槽壁失稳，出现塌方，影响施工，甚至造成人身安全事故。管道回填前应进展水压试验和闭水试验，试验合格前方能回填土，由槽底至管顶以上0.5M范围内要求采用细粒土回填，目的在于
10、保护管道。回填土的每层虚铺厚度，不应超过30CM,必须使用压路机碾压，并到达规定压实度。回填土或其他回填材料运入槽内时不得损伤管节及其接口，回填压实应逐层进展，不得损伤管道。管道两侧回填土的压实度不应小于90%o2、管材的安装与铺设管材选择应严格按照设计文件要求。HDPE缠绕管400-800各项技术性能应符合QB/T1916的要求，并符合相关行业标准的要求；常规做法支管一般采用HDPE缠绕管，管径为DN400-800；钢筋碎管一般用于收集管网污水干管，管径多在DN800；管节堆放宜选择使用方便、平整、坚实的场地；堆放时必须热稳，堆放层高应符合规定，使用管节时必须自上而下依次搬运。管道地基应符合
11、规定，采用天然地基时，地基不得受扰动，槽底为砂砾垫层、钢筋混凝土根基的，应按设计规定施工；当槽底地基土质与设计文件不符，有异常现象（如松软地基、流砂、溶洞、墓穴等）的施工单位应及时报告业主、监理，待与设计单位商定处理措施；管道应在沟槽地基、管根基监理验收合格后才能安装，安装时宜自下游开场，承朝向施工前进的方向。管节下入沟槽时，不得与槽壁支撑及槽下的管道相互碰撞，沟内运管不得扰动天然地基。合槽施工时，应先安装埋设较深的管道，当回填土高程与邻近管道根基高程一样时，再安装相邻的管道；管道安装时，应将管节的中心及高程逐节调整正确，安装后的管节应进展复测，合格前方可进展下一工序的施工。管道安装时，应随时
12、清扫管道中的杂物，给水管道暂时停顿安装时，两端应临时封堵。雨期施工时要合理缩短开槽长度，及时砌筑检查井，暂时中断安装的管道，已安装的管道验收后应及时回填土；做好槽边雨水径流疏导路线的设计、槽内排水及防止漂管事故的应急措施；雨天不宜进展接品施工。3、启动设备安装质量预控可能产生的缺陷或隐患：根基螺栓预埋位置偏差，轴线调整后，根基螺栓倾斜，外露长度不一致；安装后的临时使用不明确专职管理而发生人为事故。质量预控措施：(a)进场的启运设备应有出厂合格证，试验测试资料齐全，并催促安装单位清洁复查后安装；(b)根基预埋螺栓的预埋，二期混凝土的浇筑时应注意螺栓的垂直，埋入深度及外露长度应一致；(C)齿轮联轴
13、器的安装应跟班检查，以保证隐蔽部位的安装质量；(d)催促安装单位启闭机的临时启闭使用，应明确职责，指定专职操作管理人员。第五节、施工工艺过程质量控制要点、检测手段在监理过程中，对承包商的施工质量实施监理现场取样抽检，委托吴江市质检中心试验室进展测试，以数据为准，科学监理，做好施工质量的跟踪监视控制，对重要部位的施工明确旁站监视制度。有关质量检验方案和方法、控制手段和现场旁站监视制度等内容见下表：质量控制以设计图纸和施工标准为准。观察：指以目视、目测进展的检查监视；现场检查旁站：指现场巡视、观察及量测等方式进展的检查监视;量测：指用简单的手持式量尺、量具、量器进展的检查监视；测量：指借助于测量仪
14、器、设备进展的检查；试验：指通过试件、取样进展的试验检查，或通水、通电进展的试验等。施工工艺过程质量的控制方案见下表。施工工艺过程质量的控制计划表序号工程工程质量控制要点控制手段1土石方工程 开挖范围及边线（从中线向两侧量测） 高程测量测量2根基工程 位置 外形尺寸 与柱连接钢筋型号、直径、数量 混凝土强度 地下管线预留孔道及预埋测量测量现场检查审核配合比、现场取样制作试件、审核试验报告现场检查、量测3现浇钢筋混凝土工程 轴线高程及垂直度 断面尺寸 钢筋：数量、直径、位置、接头 施工缝处理 混凝土强度：配合比、坍落度、强度 预埋件测量量测现场枪查、量测旁站现场制作试块、审核试验报告现场检查、量
15、测4砌筑工程 砌承重墙的砂浆强度等级（配合比） 灰缝、错缝 门窗孔位置 预埋件及埋设管线砂浆配合比试验旁站量测现场检查量测第六节、工程验收污水管道铺设及提升泵站工程施工应经过竣工验收合格后，方可投入使用。隐蔽工程应经过中间验收合格后，方可进展下一工序施工。验收以下隐蔽工程时，应填写中间验收记录表，其格式宜符合标准要求。1、管道及附属构筑物的地基与根基；2、管道的位置及高程；3、管道的构造和断面尺寸；4、管道的接口、变形缝及防腐层；竣工验收应提供以下资料：1、竣工图及设计变更文件；2、主要材料和制品的合格证或试验记录；3、管道的位置及高程的测量记录；4、混凝土、砂浆检验记录；5、中间验收记录及有关资料；6、回填土压实度的检验记录；7、工程质量检验评定记录；8、工程质量事故处理记录。竣工验收时，应核实竣工验收资料，并进展必要的复验和外观检查，做出鉴定并做好技术资料立卷归档工作。
