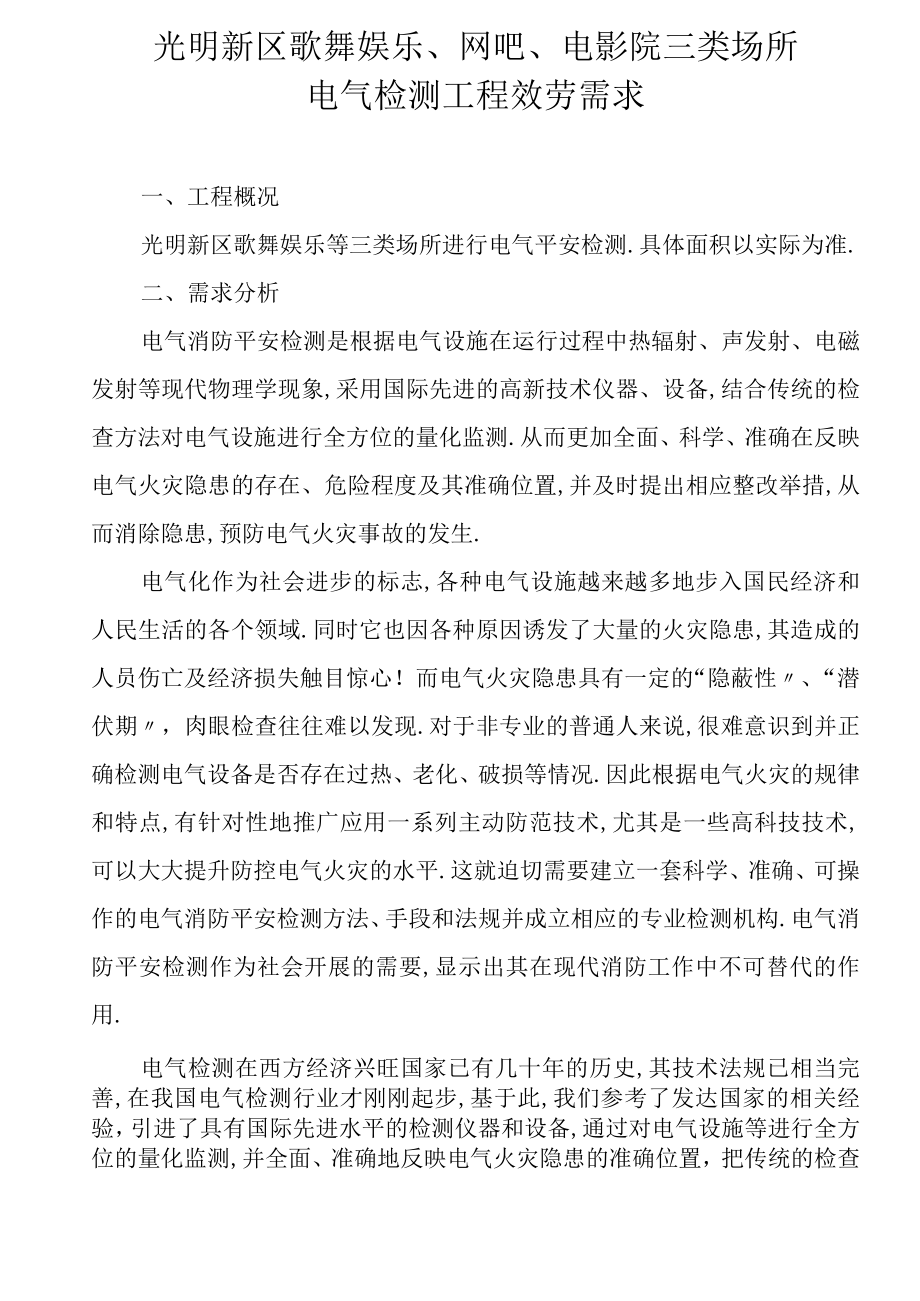

1、光明新区歌舞娱乐、网吧、电影院三类场所电气检测工程效劳需求一、工程概况光明新区歌舞娱乐等三类场所进行电气平安检测.具体面积以实际为准.二、需求分析电气消防平安检测是根据电气设施在运行过程中热辐射、声发射、电磁发射等现代物理学现象,采用国际先进的高新技术仪器、设备,结合传统的检查方法对电气设施进行全方位的量化监测.从而更加全面、科学、准确在反映电气火灾隐患的存在、危险程度及其准确位置,并及时提出相应整改举措,从而消除隐患,预防电气火灾事故的发生.电气化作为社会进步的标志,各种电气设施越来越多地步入国民经济和人民生活的各个领域.同时它也因各种原因诱发了大量的火灾隐患,其造成的人员伤亡及经济损失触目

2、惊心!而电气火灾隐患具有一定的“隐蔽性、“潜伏期,肉眼检查往往难以发现.对于非专业的普通人来说,很难意识到并正确检测电气设备是否存在过热、老化、破损等情况.因此根据电气火灾的规律和特点,有针对性地推广应用一系列主动防范技术,尤其是一些高科技技术,可以大大提升防控电气火灾的水平.这就迫切需要建立一套科学、准确、可操作的电气消防平安检测方法、手段和法规并成立相应的专业检测机构.电气消防平安检测作为社会开展的需要,显示出其在现代消防工作中不可替代的作用.电气检测在西方经济兴旺国家已有几十年的历史,其技术法规已相当完善,在我国电气检测行业才刚刚起步,基于此,我们参考了发达国家的相关经验,引进了具有国际

3、先进水平的检测仪器和设备,通过对电气设施等进行全方位的量化监测,并全面、准确地反映电气火灾隐患的准确位置,把传统的检查工作提升到一个新的科学高度.做到了查明电气火灾隐患的科学化、图谱化、数据化,这是科技进步的成果.电气火灾是因电能引起火源而发生的.其直接原因主要是漏电、短路、过载、接触不良、过负荷、电弧、电火花等,造成高温发热,并引燃周围可燃物酿成火灾.(一)电气火灾原因分析1.漏电:电线或其支架材料的绝缘水平差,以致导线之间或导线与大地间有微量的电流通过,漏电的电火花能成为火灾着火源;2 .短路:在电气线路上,由于各种原因,电势不同的两点相接或相碰,产生电流忽然增大的现象.由于短路回路中的电

4、流很大,在短路点上极易产生强烈的电火花和电弧,并使导线的金属导体出现熔化和剥蚀缺损的痕迹,这种强烈的短路电弧和熔化的高温金属都能引起可燃物质燃烧.通过短路回路电流的导线,由于极短的时间内发热量很大,甚至会引起短路回路中的导线的绝缘层迅速燃烧,并能引起导线附近的可燃物燃烧,从而造成火灾;3 .过负荷:指导线中通过的电流量超过平安电流值.由于导线本身具有电阻,通过电流时就会发热,通过电流量越大,发热量就越大,导线绝缘层温度就越高.一旦绝缘导线的温度超过最高允许工作温度,导线的绝缘层就会加速老化,甚至发生燃烧,引起火灾事故;4,接触电阻过大:在电源线的连接处和电源线与开关、保护装置及较大的用电设备连

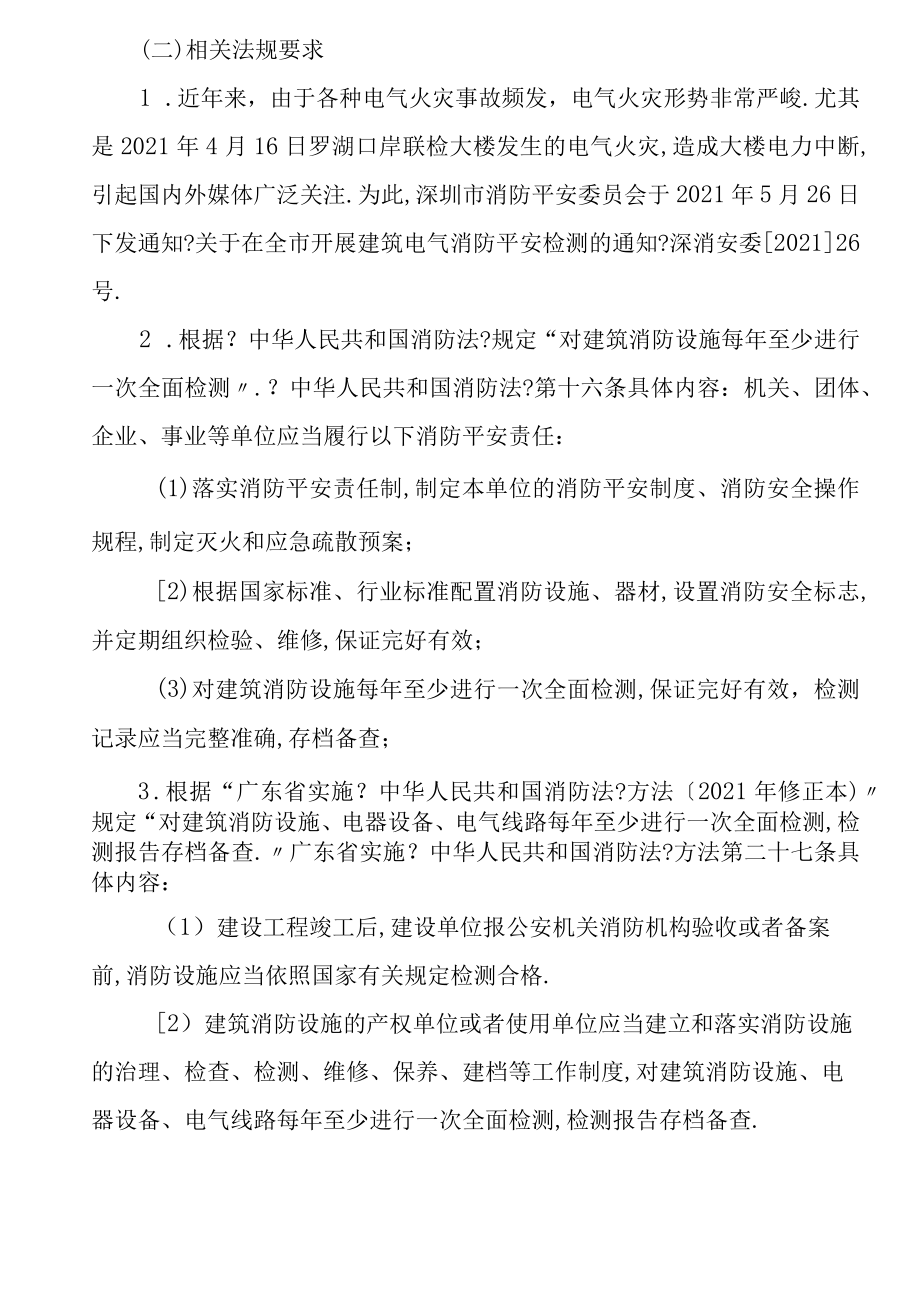

5、接的地方,由于接触不良,使接触部位的局部电阻过大.在有较大电流通过电气回路,并遇接触电阻过大时,在其局部范围会产生极大的热量,可以使金属变色甚至熔化,并引起电气线路的绝缘层、附近的可燃物及积落的可燃粉尘着火,引起火灾;5.电火花和电弧.电火花是电极间放电的结果,电弧是由大量密集的电火花构成的.电弧的温度可高达300OqC以上,电火花和电弧容易引起可燃物质燃烧或爆炸,引起火灾.(二)相关法规要求1 .近年来,由于各种电气火灾事故频发,电气火灾形势非常严峻.尤其是2021年4月16日罗湖口岸联检大楼发生的电气火灾,造成大楼电力中断,引起国内外媒体广泛关注.为此,深圳市消防平安委员会于2021年5月

6、26日下发通知?关于在全市开展建筑电气消防平安检测的通知?深消安委202126号.2 .根据?中华人民共和国消防法?规定“对建筑消防设施每年至少进行一次全面检测.?中华人民共和国消防法?第十六条具体内容:机关、团体、企业、事业等单位应当履行以下消防平安责任:(1)落实消防平安责任制,制定本单位的消防平安制度、消防安全操作规程,制定灭火和应急疏散预案;2)根据国家标准、行业标准配置消防设施、器材,设置消防安全标志,并定期组织检验、维修,保证完好有效;(3)对建筑消防设施每年至少进行一次全面检测,保证完好有效,检测记录应当完整准确,存档备查;3 .根据“广东省实施?中华人民共和国消防法?方法202

7、1年修正本)规定“对建筑消防设施、电器设备、电气线路每年至少进行一次全面检测,检测报告存档备查.广东省实施?中华人民共和国消防法?方法第二十七条具体内容:(1)建设工程竣工后,建设单位报公安机关消防机构验收或者备案前,消防设施应当依照国家有关规定检测合格.2)建筑消防设施的产权单位或者使用单位应当建立和落实消防设施的治理、检查、检测、维修、保养、建档等工作制度,对建筑消防设施、电器设备、电气线路每年至少进行一次全面检测,检测报告存档备查.三、检测依据(一)?带电设备红外诊断应用标准?(D1./T664-2021)(二)?建筑电气工程施工质量验收标准?(GB50303-2002)(三)?交流电气

8、装置的接地?51/16211997)(四)?剩余电流动作保护电器的一般要求?(GB/Z6829-2021)(五)?剩余电流动作保护装置安装和运行?(6813955-2005)(六)?供配电系统设计标准?GB50052-95;(七)?低压配电设计标准?GB50054-95;(八)?通用用电设备配电设计标准?GB50055-93;(九)?电力工程电缆设计标准?GB50217-94;(十)?建筑电气安装工程质量检验评定标准?GBJ303-88;(十一)?工业企业照明设计标准?GB50034-92;(十二)?民用建筑电气设计标准?JGJ/T16-92;四、检测仪器(一)E50红外热成像仪;(二)540

9、6A漏电开关测试仪;(三)DY5500配电用多功能测试仪;(四)DY1200钳形接地电阻测试仪;(五)MS2007B精密数字钳表;(六)漏电保护RCD(FI)测试仪;(七)数字兆欧表VC60B+31/2;(八)超声波泄漏放电检测仪UTIoOK.五、检测内容及范围(一)电气系统检测内容:1 .电气系统的带电设备红外诊断.本工程采用高科技设备E50红外热成像仪)检测.红外热成像仪应用领域广泛:电气设备;机械设备;管道;电子研发;建筑和暖通等面应用广泛.其中在电气设备领域中主要是检测:电气接头松动、配电盘过载、谐波与三相不平衡、熔丝、断路器与开关、线路绝缘老化、变压器散热与状态、高压线路缺陷等.采用

10、国际领先软件IR-Fusion技术(以全屏或画中画方式融合可见光图像和红外图像),方便识别电气设备和线路接触松动、接触不良、不平衡负荷、过载发热等故障和隐患,这些消防隐患的存在,极易产生电弧、短路、烧毁、起火.温度范围和热灵敏度对建筑物电气设备设施诊断非常有效.2 .电气系统的接地电阻检测.m电机、变压器、用电器具等的底座和外壳(2)电力设备传动装置(4)互感器的二次绕组(5)配电屏与限制屏的框架5房内外配电装置的金属架构和钢筋混凝土架构以及靠近带电局部的金属围栏和门(6)交、直流电力电缆接线盒、终端盒的外壳和电缆的外皮,穿线的钢管等7)安装在配电线路杆塔上的开关设备、电容器等电力设备(8)限

11、制电缆的外皮.3 .电气系统的剩余电流动作保护装置检测.本公司从进口最先进的剩余电流保护器测试仪,是针对建筑电气漏电保护器检测,根据GB16917.1-2003、GBT22387-2021的要求,可在线、离线测试漏电保护器的动作电流,动作时间.极限不动作时间,可实时显示被测线路的电压,特别适合各大综合楼电气系统剩余电流动作保护装置检测.4 .电气系统的绝缘电阻检测.(1)采用的设备和器材,必须是符合国家现行技术标准的合格产品,并有合格证.(2)电气线路的配线应使用额定电压不低于500V的绝缘导线.(3)隐蔽工程的配线应使用电线管或电线槽保护.(4)电气配线应绑扎整洁,并有清楚的接线编号.(5)

12、敷设于电线管内的导线总截面不应超过电线管内截面积的40%.(6)敷设于电线槽内的导线总截面不应超过电线槽内截面积的60%.(7)线路的绝缘电阻不得低于0.5MQ.5 .变配电系统建筑、接线端子的安装情况;(1)盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工.(2)采用的设备和器材,必须是符合国家现行技术标准的合格产品,并有合格证.设备应有铭牌.(3)设备安装用的紧固件,应用镀锌制品,并宜采用标准件.(4)安装调试完毕后,建筑中的预留孔洞及电缆管口,应做好封堵.(5)端子箱安装应牢固,封闭良好,并应能防潮、防尘.(6)盘、柜、台、箱的接地应牢固良好.(7)装有电器的可开启的门,应以裸

13、铜软线与接地的金属构架可靠的连接.(8)盘、柜的漆层应完整,无损伤.固定电器的支架等应刷漆.(9)电器元件质量良好,型号、规格应符合设计要求,外观应完好,且附件齐全,排列整洁,固定牢固,密封良好.(IO)各电器应能单独拆装更换而不影响其它电器及导线束的固定.(11)发热元件两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管.(12)熔断器的熔体规格、自动开关的整定值应符合设计要求.13)端子排应无损坏,固定牢固,绝缘良好.(14)端子排强、弱电端子宜分开布置;当有困难时,应有明显标志并设空端子隔开或设增强绝缘的隔板.(15)端子排接线端子应与导线截面匹配,不应使用小端子配大截面导线.(16)二

14、次回路的连接件均采用铜质制品;绝缘件应采用自熄性阻燃材料.(17)盘、柜的正面及反面各电器、端子牌等应标明编号、名称、用途及操作位置.18)盘、柜的正面及反面标明的字迹应清楚、工整,且不易脱色.(19)盘、柜式的导线不应有接头,导线芯线应无损伤.20)每个接线端子的每侧接线宜为1根,不得超过2根.(21)盘、柜内的配线电流回路应采用电压不低于50OV的铜芯绝缘导线.(22)盘、柜内的配线电流回路铜芯绝缘导线截面不应小于2.5m2.(23)盘、柜内的其它回路截面不应小于1.5山山2.(24)用于连接门上的电器、限制台板等可动部位的导线应采用多股软导线,敷设长度应有适当裕度.(25)引入盘、柜内的

15、电缆应排列整洁,编号清楚,预防交叉,并应固定牢固,不得使所接的端子排受到机械应力.(26)盘,柜内的电缆芯线应按垂直或水平有规律地配置.不得任意歪斜交叉连接.6 .室内低压配电线路配线情况,动力机照明配电箱、开关插座的安装;(1)盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工.(2)采用的设备和器材,必须是符合国家现行技术标准的合格产品,并有合格证件.设备应有铭牌.(3)设备安装用的紧固件,应用镀锌制品,并宜采用标准件.(4)安装调试完毕后,建筑中的预留孔洞及电缆管口,应做好封堵.(5)根底型钢的安装应符合不直度允许偏差山山/山小于1.(6)根底型钢的安装应符合不直度允许偏差mm全长小于5.(7)根底型钢的安装应符合水平度允许偏差山山/山小于1.(8)根底型钢的安装应符合水平度允许偏差mm全长小于5.(9)根底型钢的安装应符合位置误差及不平行度小于5.UO)端子箱安装应牢固,封闭良好,并应能防潮、防尘.(11)端子箱安装的位置应便于检查;成列安装时,应排列整洁.(12)盘、柜、台、箱的接地应牢固良好.(13)装有电器的可开启的门,应以裸铜软线与接地的金属构架可靠的连接.(14)抽屉式配电柜抽屉推拉灵活轻便,无卡阻、碰撞现象,抽屉应能互换.(15)抽屉式配电柜抽屉的机械联锁或电气联锁装
