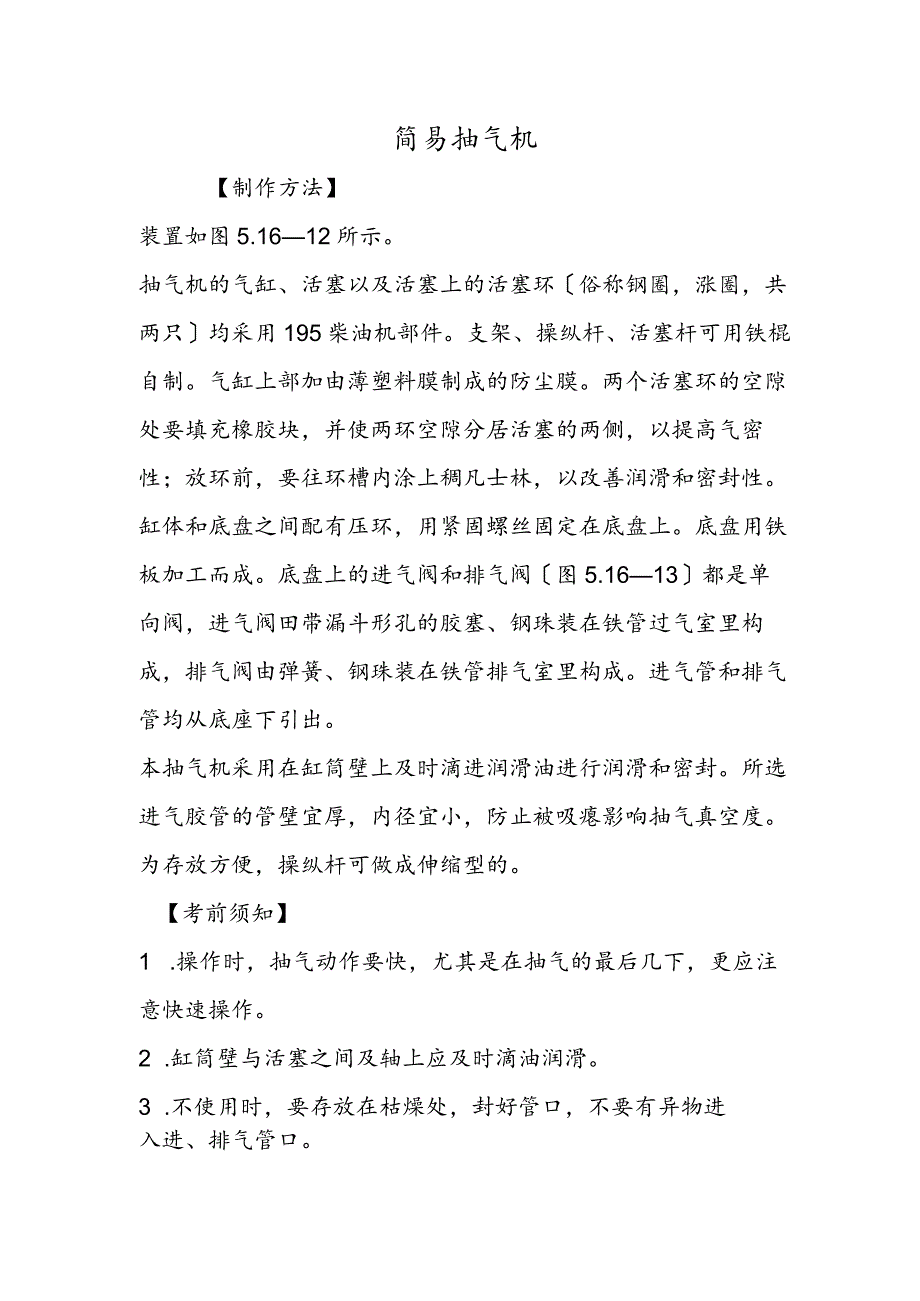

简易抽气机【制作方法】装置如图5.1612所示。抽气机的气缸、活塞以及活塞上的活塞环俗称钢圈,涨圈,共两只均采用195柴油机部件。支架、操纵杆、活塞杆可用铁棍自制。气缸上部加由薄塑料膜制成的防尘膜。两个活塞环的空隙处要填充橡胶块,并使两环空隙分居活塞的两侧,以提高气密性;放环前,要往环槽内涂上稠凡士林,以改善润滑和密封性。缸体和底盘之间配有压环,用紧固螺丝固定在底盘上。底盘用铁板加工而成。底盘上的进气阀和排气阀图5.1613都是单向阀,进气阀田带漏斗形孔的胶塞、钢珠装在铁管过气室里构成,排气阀由弹簧、钢珠装在铁管排气室里构成。进气管和排气管均从底座下引出。本抽气机采用在缸筒壁上及时滴进润滑油进行润滑和密封。所选进气胶管的管壁宜厚,内径宜小,防止被吸瘪影响抽气真空度。为存放方便,操纵杆可做成伸缩型的。【考前须知】1 .操作时,抽气动作要快,尤其是在抽气的最后几下,更应注意快速操作。2 .缸筒壁与活塞之间及轴上应及时滴油润滑。3 .不使用时,要存放在枯燥处,封好管口,不要有异物进入进、排气管口。编者提示:本自制教具可辅以“压强局部的物理实验教学。
