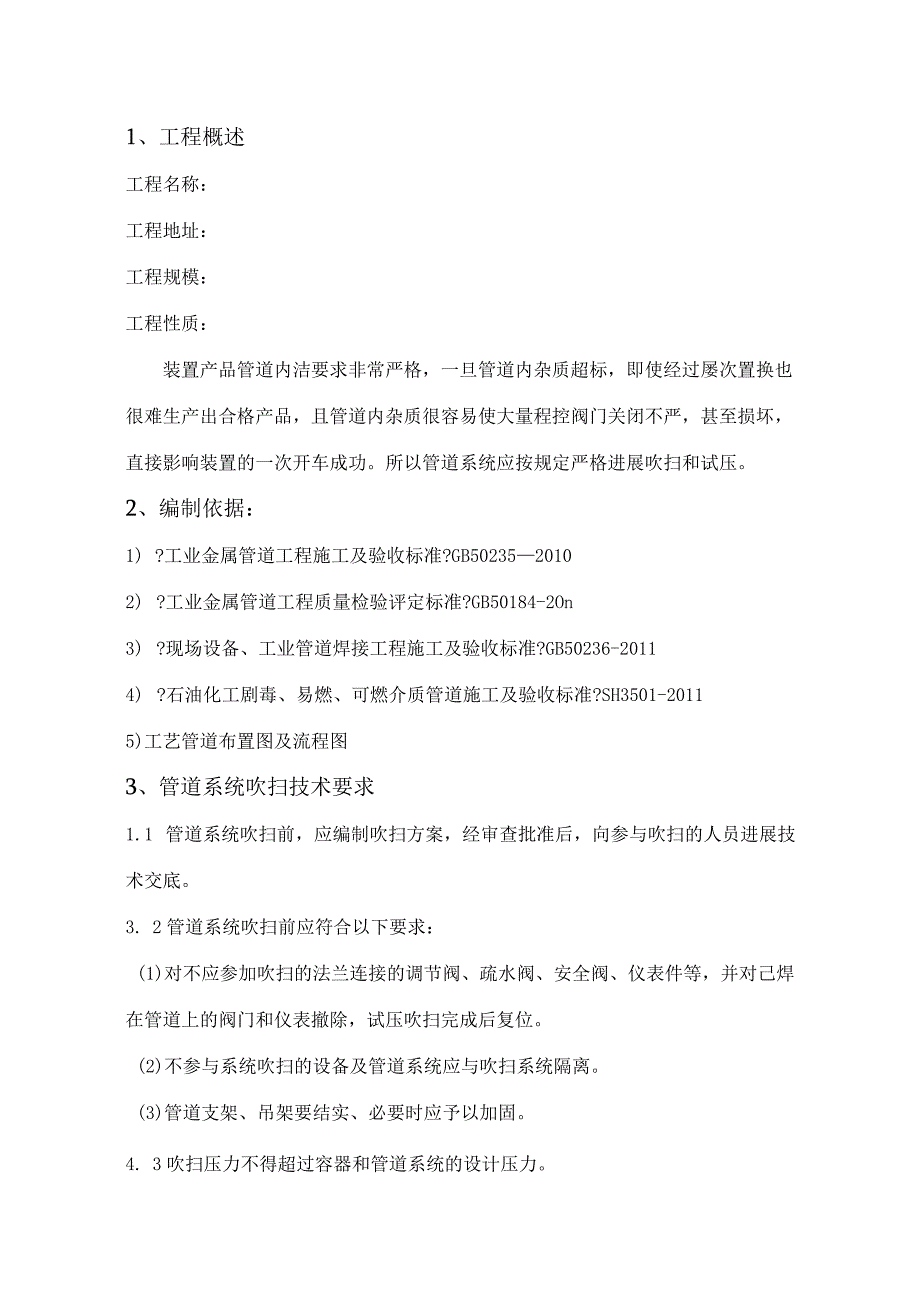

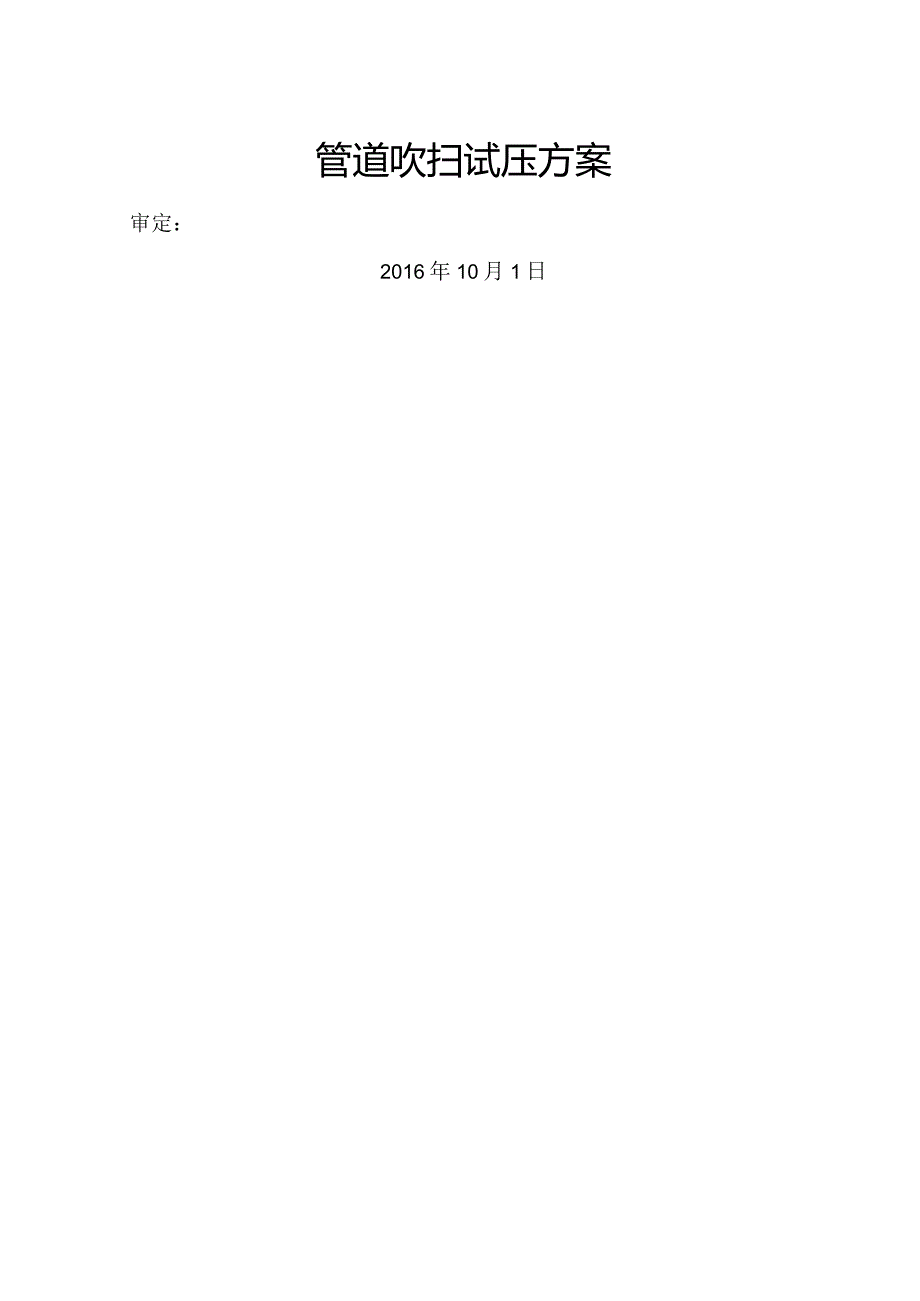

1、管道吹扫试压方案审定：2016年10月1日1、工程概述工程名称：工程地址：工程规模：工程性质：装置产品管道内洁要求非常严格，一旦管道内杂质超标，即使经过屡次置换也很难生产出合格产品，且管道内杂质很容易使大量程控阀门关闭不严，甚至损坏，直接影响装置的一次开车成功。所以管道系统应按规定严格进展吹扫和试压。2、编制依据：1) ?工业金属管道工程施工及验收标准?GB5023520102) ?工业金属管道工程质量检验评定标准?GB50184-2On3) ?现场设备、工业管道焊接工程施工及验收标准?GB50236-20114) ?石油化工剧毒、易燃、可燃介质管道施工及验收标准?SH3501-20115)工
2、艺管道布置图及流程图3、管道系统吹扫技术要求1.1 管道系统吹扫前，应编制吹扫方案，经审查批准后，向参与吹扫的人员进展技术交底。3. 2管道系统吹扫前应符合以下要求：(1)对不应参加吹扫的法兰连接的调节阀、疏水阀、安全阀、仪表件等，并对己焊在管道上的阀门和仪表撤除，试压吹扫完成后复位。(2)不参与系统吹扫的设备及管道系统应与吹扫系统隔离。(3)管道支架、吊架要结实、必要时应予以加固。4. 3吹扫压力不得超过容器和管道系统的设计压力。4、管道系统吹扫程序4.1吹扫前准备工作：(1)拆下仪表、调节阀、流量计、疏水器、安全阀等；(2)管路系统中的止回阀阀心拆下；(3)吹扫时，应注意吹扫管线出口气流对

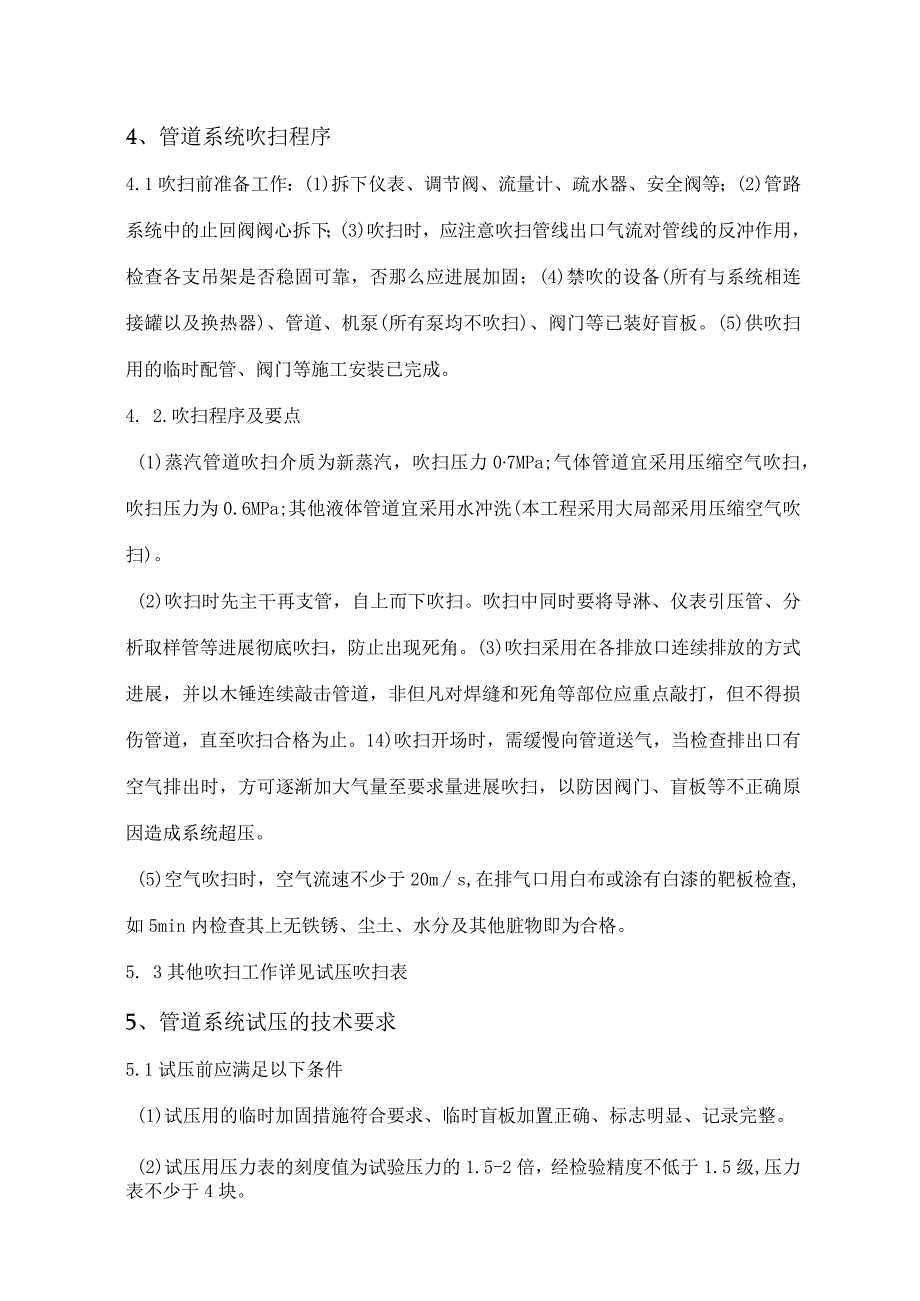

3、管线的反冲作用，检查各支吊架是否稳固可靠，否那么应进展加固；(4)禁吹的设备(所有与系统相连接罐以及换热器)、管道、机泵(所有泵均不吹扫)、阀门等已装好盲板。(5)供吹扫用的临时配管、阀门等施工安装已完成。4. 2.吹扫程序及要点(1)蒸汽管道吹扫介质为新蒸汽，吹扫压力07MPa;气体管道宜采用压缩空气吹扫，吹扫压力为0.6MPa;其他液体管道宜采用水冲洗(本工程采用大局部采用压缩空气吹扫)。(2)吹扫时先主干再支管，自上而下吹扫。吹扫中同时要将导淋、仪表引压管、分析取样管等进展彻底吹扫，防止出现死角。(3)吹扫采用在各排放口连续排放的方式进展，并以木锤连续敲击管道，非但凡对焊缝和死角等部位应
4、重点敲打，但不得损伤管道，直至吹扫合格为止。14)吹扫开场时，需缓慢向管道送气，当检查排出口有空气排出时，方可逐渐加大气量至要求量进展吹扫，以防因阀门、盲板等不正确原因造成系统超压。(5)空气吹扫时，空气流速不少于20ms,在排气口用白布或涂有白漆的靶板检查,如5min内检查其上无铁锈、尘土、水分及其他脏物即为合格。5. 3其他吹扫工作详见试压吹扫表5、管道系统试压的技术要求5.1试压前应满足以下条件(1)试压用的临时加固措施符合要求、临时盲板加置正确、标志明显、记录完整。(2)试压用压力表的刻度值为试验压力的1.5-2倍，经检验精度不低于1.5级,压力表不少于4块。(3)试验前将不参与试验的
5、机泵、过滤器、调节阀、流量计、安全阀、疏水阀等加以隔离。(4)液体压力试验应用干净水进展，当生产工艺有要求时，可用其他液体，奥氏体不锈钢管道用水试验时，水中的氯离子含量不得超过25mgLo5. 2压力试验的压力应符合以下规定(1)真空管道为0.2MPa；12)液体压力试验的压力为设计压力的1.5倍；(3)气体压力试验的压力为设计压力的1.15倍。(4)管道系统的压力试验应以液体进展，液压试验确有困难时，在经施工单位技术总负责人批准，并采取有效安全措施前提下，可根据GB50235-2On中8.6.5规定用气压试验代替。6. 3管道压力试验时，试验温度、应力值应符合以下规定：(1)当设计温度高于试
6、验温度时，管道的试验压力应按公式(1)核算：Pt=KP0602(1)式中：K-系数,液体压力试验取1.5,气体压力试验取1.15。Pt一试验压力，MPaPO设计压力，MPa-试验温度下材料的许用应力，MPa6L设计温度下材料的许用应力，MPa12)液体压力试验时的应力值，不得超过试验温度下材料屈服点的90%；(3)气体压力试验时的应力值，不得超过试验温度下材料屈服点的80%o6、管道试压的施工程序6.1具体试验步骤：a、在管线两端添加盲板，在管线U型最低点装排尽、倒U型最高点安装放空。b、如上图所示，在盲板处进水口、排水口分别安装截止阀。c、在试压泵试压管线及管道端头安装压力表，管道进水时翻开
7、排气阀排气，水注满后关闭排气阀。d、当管道内气体排净后，接入试压泵升压。e、管道预试验阶段：将管道内水压缓缓地升至试验压力并稳压30min,期间如有压力下降可注水补压，但不得高于试验压力；检查管道接口、配件等处有无漏水、损坏现象；有漏水、损坏现象时应及时停顿试压，查明原因并采取相应措施后重新试压。f、主试验阶段：停顿注水补压，进入强度试压阶段，压力为各类管道压力表中的试验压力，稳定15min;当15min后压力下降不超下表中所列允许压力降数值时（如下表），将试验压力降至工作压力进入严密性试验阶段，压力为各类管道压力表中工作压力，保持恒压30min,进展外观检查假设无漏水现象，那么水压试验合格。
8、对于气压试验，应缓慢升压至试验压力50%,后续逐级升压，每升压10%稳压3min,直至试验压力稳压IOmin,再将压力降至设计压力稳压30min,无压降发泡剂检验无泄漏视为合格。g、管道升压时，应注意以下几点：g-K管道升压时，管道的气体应排除，升压过程中，当发现弹簧压力计表针摆动、不稳，且升压较慢时，应重新排气后再升压；g-2、应分级升压，先升至工作压力，停泵检查；再升试验压力，至每升一级应检查管身及焊缝、接口，当无异常现象时，再继续升压；g-3、水压试验过程中，管道两端严禁站人；g-4、水压试验时，严禁对管身、接口进展敲打或修补缺陷，遇有缺陷时，应作出标记，卸压后修补。6. 2试压接收试压
9、管道在最高处设置DN15气体放空口，最低点设置DN25排尽阀，以便试压水或物料排尽。其他接收参见以以下列图所示。7、安全技术措施7. 1管道吹扫安全措施(1)吹扫试压技术人员在施工前必须给施工人员进展技术交底，施工人员要清楚自己的工作，对不懂的问题要提出来，搞明白后，再进展施工。(2)掌握好气源的来路及控制方法，清楚排放口的位置。(3)排放口处是否隔离好，排气通道是否够大，在排放口处必须有专人看守，严禁闲杂人员在此停留。(4)高空作业脚手架必须结实可靠，以防高空物体和人员坠落。施工人员应注意周围其它人员的安全。8. 2管道试压安全措施(1)在试压操作时，上下左右要及时取得联系，并事先设定固定管
