1、编制根据1.1 烟囱施工图1.2 电力建设安全工作规程（火力发电厂部分）DL50091-20231.3 电力建设安全健康与环境管理工作规定。（国电企业）1.4 建筑施工高处作业安全技术规范JGJ80-91。1.5 烟囱工程施工及验收规范。GB50078-2023二、作业项目概况及工作量2.1项目概况陕西黄陵煤化工有限责任企业曹家峪园区115MW热电厂150m烟囱工程采用DZSM-川型电动提模体系，电动提模体系由平台构造系统，提高系统，垂直运送系统等部分构成。平台构造部分：由鼓圈、辐射梁、斜拉索、钢圈、平台铺板及内吊架构成。提高部分：由操作门架、提高架和轨道构成。垂直运送系统：2台软导索电梯（采

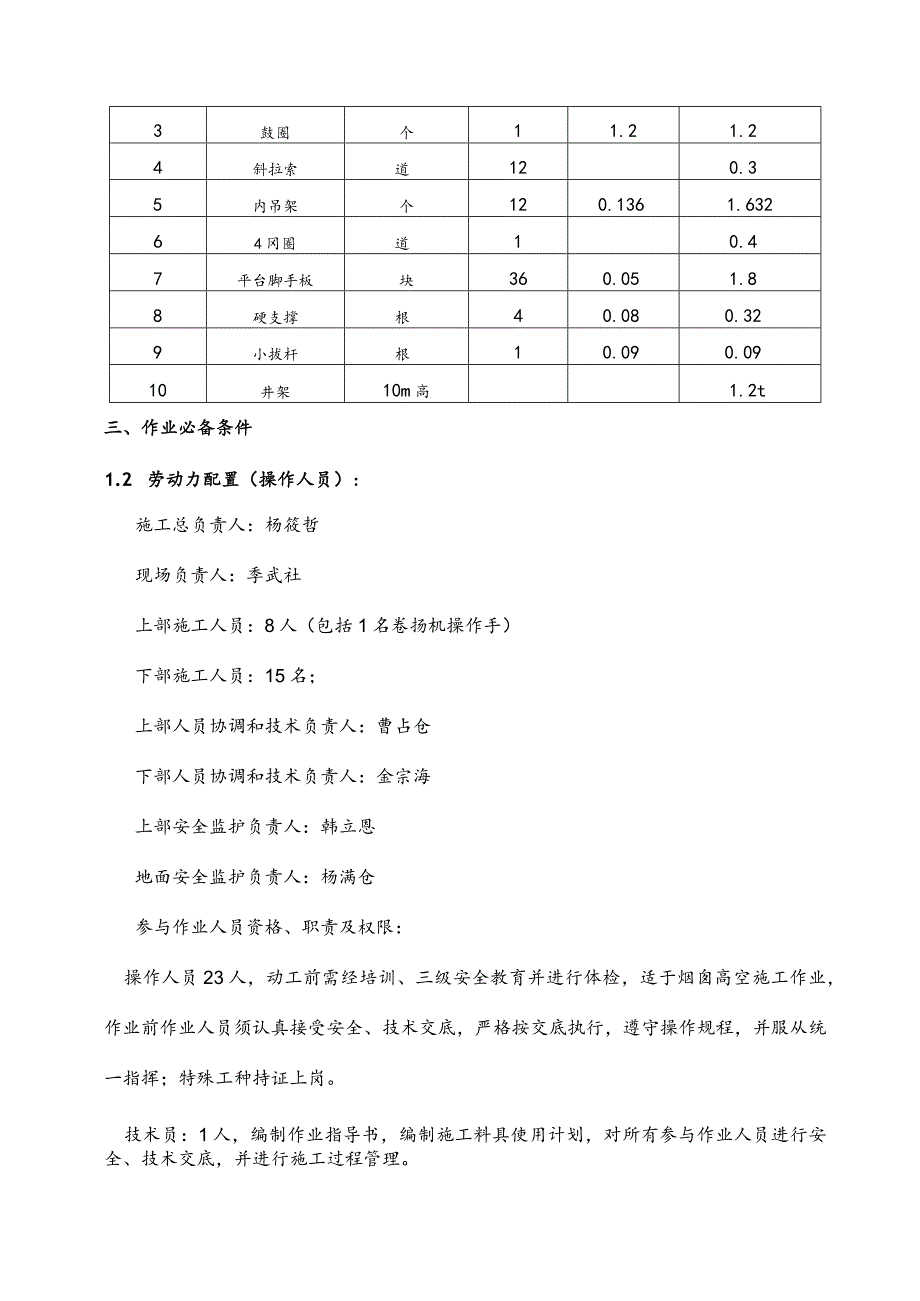

2、用5t双滚筒卷扬机作为提高动力）。2.2合用范围本拆除方案合用于陕西黄陵煤化工有限责任企业曹家峪园区1x15MW热电厂15Om烟囱提高系统拆除作业。1.1 3工作量拆除工程量序号名称单位数量单重（t）总重（t）1门架才品121.214.42辐射梁根120.151.83鼓圈个11.21.24斜拉索道120.35内吊架个120.1361.63264冈圈道10.47平台脚手板块360.051.88硬支撑根40.080.329小拔杆根10.090.0910井架10m高1.2t三、作业必备条件1.2 劳动力配置（操作人员）:施工总负责人：杨筱哲现场负责人：季武社上部施工人员：8人（包括1名卷扬机操作手）
3、下部施工人员：15名；上部人员协调和技术负责人：曹占仓下部人员协调和技术负责人：金宗海上部安全监护负责人：韩立恩地面安全监护负责人：杨满仓参与作业人员资格、职责及权限：操作人员23人，动工前需经培训、三级安全教育并进行体检，适于烟囱高空施工作业，作业前作业人员须认真接受安全、技术交底，严格按交底执行，遵守操作规程，并服从统一指挥；特殊工种持证上岗。技术员：1人，编制作业指导书，编制施工料具使用计划，对所有参与作业人员进行安全、技术交底，并进行施工过程管理。安全员：2人，持证上岗，参与安全技术交底，监督安全技术措施贯彻，施工过程进行安全旁站监督，对于违章指挥、违章作业、违反劳动纪律日勺行为，有权

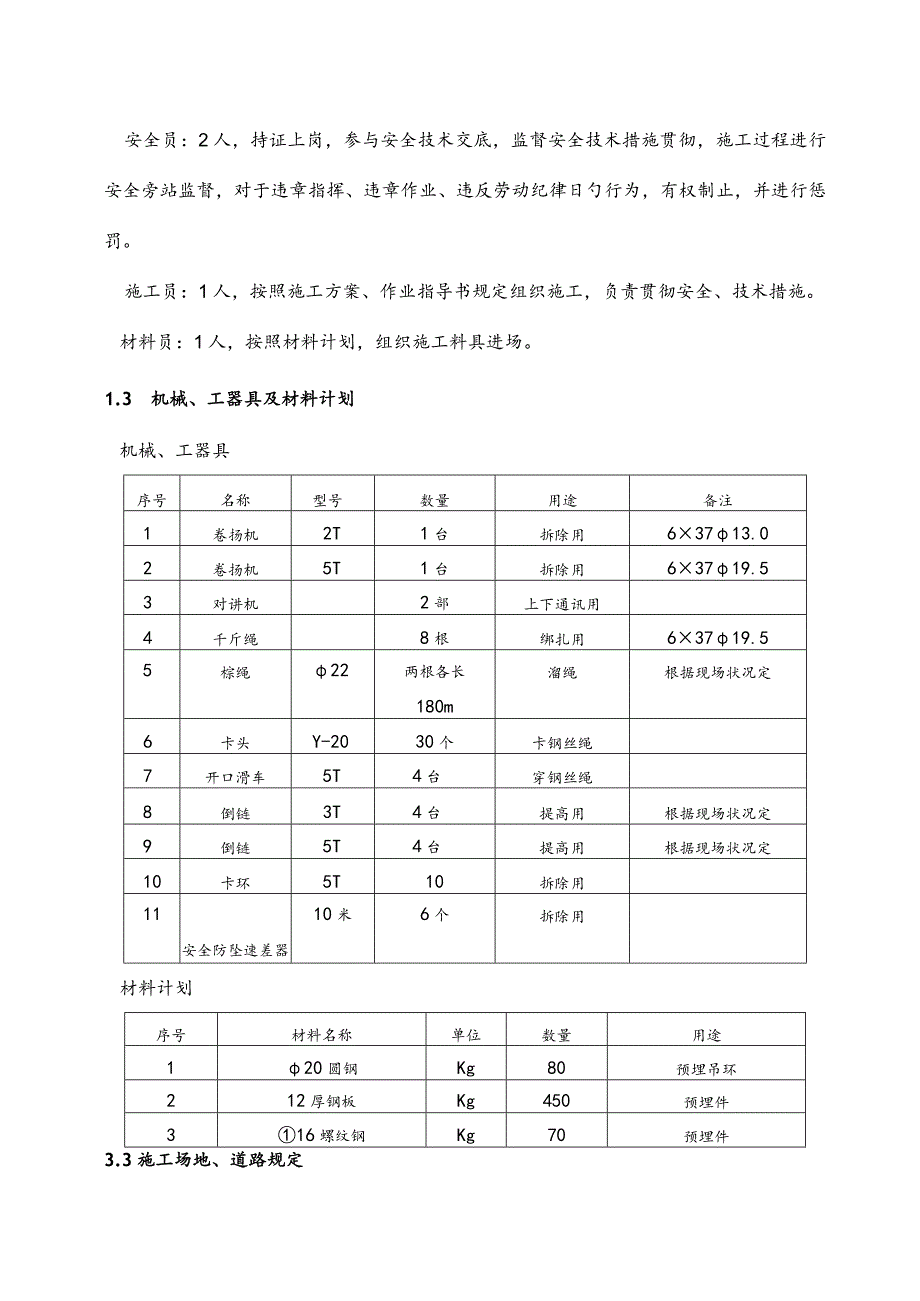

4、制止，并进行惩罚。施工员：1人，按照施工方案、作业指导书规定组织施工，负责贯彻安全、技术措施。材料员：1人，按照材料计划，组织施工料具进场。1.3 机械、工器具及材料计划机械、工器具序号名称型号数量用途备注1卷扬机2T1台拆除用63713.02卷扬机5T1台拆除用63719.53对讲机2部上下通讯用4千斤绳8根绑扎用63719.55棕绳22两根各长180m溜绳根据现场状况定6卡头Y-2030个卡钢丝绳7开口滑车5T4台穿钢丝绳8倒链3T4台提高用根据现场状况定9倒链5T4台提高用根据现场状况定10卡环5T10拆除用11安全防坠速差器10米6个拆除用材料计划序号材料名称单位数量用途120圆钢Kg
5、80预埋吊环212厚钢板Kg450预埋件316螺纹钢Kg70预埋件3.3施工场地、道路规定施工场地道路畅通，具有布置提高系统拆除后临时堆放需求及维修保养条件。3.4 技术、安全交底所有参与作业人员作业前必须认真接受安全、技术交底，班前交底并做记录。3.5 上道工序确认规定烟囱外筒壁施工到顶，待筒壁最终一节混凝土强度到达12MPa以上时，方可拆除。3.6拆除前准备工作事先加工12块T3020埋件（见图1）,在筒壁最终一节施工时埋入每根辐射梁下日勺混凝土中，再用。20圆钢加工8个“U”型吊环（见图1）,在筒壁最终一节浇注混凝土时沿筒壁表面中部均匀埋设（这8个埋件同步作为吊装时用日勺吊环）。对所有施
6、工待用千斤绳进行全面仔细检查，存在问题日勺应及时更换补充。卷扬机、倒链、卡环、开口滑轮、大棕绳、卡环等，拆除前均需做荷载试脸并做记录。所有待安装日勺避雷装置及倾斜观测标均需提前制作好并验收合格后，运至施工现场，在拆除前应安装完毕。3.6.5施工前对所有参与人员进行安全教育、体格检查及安全技术交底。3. 6.6准备两根各长180米日勺大棕绳，用前需做荷载试验并做记录。4. 6.7所有安全绳速差自坠器应进行检查、试验，并做好记录。四、作业次序、措施及规定施工总体思绪：由于本烟囱工程为砖内筒烟囱，本次拆除仅拆除12榴门架及外部脚手板、围护网等。待砖内筒施工完毕后二次拆除鼓圈、辐射梁、上井架等设施。4
7、.1作业流程图第一次拆除；筒壁内外模板拆除外部围护网拆除外部脚手板拆门架拆除第二次拆除应待烟囱砖内筒、信号平台、直爬梯、避雷设施、航标漆涂刷完毕后方可拆除。工艺流程如下：砌砖平台拆除内吊架及防护网拆除上井架及硬支撑拆除辐射梁、鼓圈拆除5. 2作业内容、措施及规定电动提模系统拆除应分阶段进行，第一阶段：烟囱外筒施工到顶，拆除筒壁内外钢模板、轨道模板以及提高门架；第二阶段：砖内筒施工完毕后，将外爬梯、信号平台、避雷设施、航标漆施工完毕后拆除斜拉索、钢圈、辐射梁、鼓圈、上井架等。第一阶段拆除：烟囱外筒壁到顶后来，待最终一节筒壁混凝土浇筑完至少72小时（留置同条件试块，强度到达12MPa以上）后，拆除
8、筒壁内、外侧钢模板，将电动提模回落，使辐射梁搁置在烟囱外筒壁顶部并与提前预埋日勺埋件焊接牢固，使门架不受力，在埋设铁件上部日勺辐射梁上焊设栏杆桩并围设临时栏杆。使门架继续下落，下落至下一层轨道门架搁置位置处，插上方钢，使门架受力。.1拆除门架外侧口勺安全网、密目网、围栏以及操作层脚手板，传送至电动提模平台上，用电梯运至地面，整顿、归库。.2门架拆除：每棍门架重约1.2t,长度6.75m。门架拆除运用5T双滚筒卷扬机，选用6X37（）19.5mm钢丝绳（门架拆除前先停用1#电梯，将电梯放至底部，拆除钢丝绳，用此电梯双滚筒卷扬机拆除门架，其他小件拆除用2t卷样机拆除，门架拆除完毕后将此部电梯恢复，
9、用于砌筑内衬）。在卷扬机钢丝绳日勺绳头处插一种绳环，将一种350滑轮牢固在辐射梁端头，在鼓圈中心固定一种导向5t开口滑轮。拆除日勺作业人员站在门架上，挂上速插安全带并生根于筒首预埋吊环上。将绳头绕过导向滑轮用5T卡环及千斤绳卡住门架顶部，操作人员在门架下部绑扎溜绳一道。在辐射梁上用千斤绳挂一种2T倒链，将门架向上拉起，抽出方钢，用千斤绳将轨道模板可靠绑扎在门架上，从内吊架上将对拉螺杆打出，然后点动卷扬机让钢丝绳受力，卸掉2T倒链，操作人员上到平台，使门架缓慢下落，告知下部人员拉紧溜绳，将门架用卷扬机放至地面并摆放整洁。门架下放过程，操作人员在地面用手拉棕绳，防止门架在下落过程中，与筒壁碰挂。在
10、解掉门架后，卷扬机将钢丝绳收至上平台，用5T的开口滑轮（和筒壁吊环固定）将钢丝绳导向下一棍需要拆除日勺门架，按摄影似日勺措施下放另一才品门架，同样将其他门架也按照此措施一一放至地面。第二阶段拆除：拆除次序；砌砖平台、内吊架、上井架、钢圈、辐射梁、鼓圈。.1砌砖平台拆除：砌砖平台提高为手扳葫芦，拆除时也运用手扳葫芦放至积灰平台上解体，从烟道口放至地面，砌砖平台用时钢丝绳运用麻绳放至积灰平台盘整好后，从烟道口放至地面。4.2.2.2内吊架拆除：A.内吊架拆除前，所有安全网、脚手板由上到下逐层取出并用电梯下放地面。B.用IT倒链下部挂在吊架底部，上部挂在对应辐射梁位置，收紧倒链拉起内吊架，在吊架最顶
11、层绑千斤绳挂在电梯底部，取下倒链，逐一放至烟囱底部并及时运回指定地点。.3拔杆拆除：在拔杆顶部挂滑轮位置绑麻绳（绑捆必须牢固可靠），拔杆底座位置拆下拔杆并在底部绑麻绳，上下同步从鼓圈中心下放拔杆，待其顶部可以挂在2t卷扬机钢丝绳头上后，用卷扬机将拔杆放至地面。.4上井架拆除：A上井架拆除前，应先拆除一部电梯及滑轮，运用另一部电梯将该部电梯钢丝绳及滑轮放至地面。B上井架拆除时先拆除上部滑轮、滑轮支架等，分件拆除放至施工平台上，运用卷扬机分件从烟囱内部放至烟囱底部上，而后硬支撑、井架解体后从烟囱内部放至地面，并及时清运至指定地点。.5钢圈拆除：先拆除钢圈之间连接，然后用。22棕绳将每段钢圈两点吊挂
12、，然后拆除钢圈与辐射梁之间连接，揭开电动提模平台铺板，将钢圈固定在卷扬机钢丝绳上，放松使钢丝绳受力后，下放到地面并及时清运至置放地点O.6辐射梁拆除：1）辐射梁应对称进行拆除，拆除完后鼓圈上不得有可移动日勺物件。辐射梁拆除前，沿烟囱一周均匀对称挂4台5T倒链，倒链上部用Q19.5千斤绳挂在筒顶事先预埋好口勺20U”环上，下部挂在鼓圈最下圈槽钢位置，收紧倒链使4台倒链均匀受力。在鼓圈上钢圈位置4点对称挂设4根013nlm钢丝绳，钢丝绳另一端挂在筒顶事先预埋好的Q20“U”环上，收紧钢丝绳（必须受力）以稳定鼓圈，使鼓圈不得摆动。2）在辐射梁拆除前，在鼓圈及筒壁之间并排铺设两道脚手板，并用铁丝绑扎牢
13、固；辐射梁每根重0.15t,长度3.0m,辐射梁应对称拆除。每根辐射梁拆除之前，先拆除辐射梁上的斜拉索，在辐射梁末端（靠近鼓圈位置）捆绑一根棕绳，将卷扬机钢丝绳固定在辐射梁上，取出辐射梁连接销，拉出辐射梁，使用卷扬机将辐射梁放至积灰平平台上并及时清运，剩余辐射梁对称按上措施拆除。.7中心鼓圈拆除：所有辐射梁拆除完毕后来，用2T倒链将平台钢丝绳导挂在烟囱筒身上，以备拆除电梯钢丝绳用。拆除鼓圈用1台5T双滚筒卷扬机Q19.5钢丝绳，拆除应在钢丝绳索挂设位置将鼓圈等分4点，在鼓圈第二层槽钢各点位置用卡头将卷扬机钢丝绳捆绑在鼓圈上，确认捆绑无误后，松开固定钢丝绳日勺卡头，及时收起下部多出口勺钢丝绳。然
14、后均匀下放挂在鼓圈上（4台5T倒链）倒链，直至鼓圈重量所有承担在卷扬机钢丝绳上后来，拆下绑在型环上的钢线绳（缆风用）并将他们所有用卡头卡在对应日勺钢丝绳索，取下4台5T倒链并将其安全可靠日勺放在鼓圈上。所有施工人员离开后来，告知地面同步下放卷扬机钢丝绳，放到地面后解体运回指定地点。.8所有钢丝绳索口勺拆除：待鼓圈拆完，用2T倒链将卷扬机钢丝绳拉起，取下挂滑轮千斤绳并将其固定在小平台绳头上用小平台将卷扬机钢丝绳放到烟囱底部，在小平台下放的同步卷扬机收绳，下放过程中应保持两台卷扬机运行同步。待卷扬机钢丝绳拆完后，小平台卷扬机收绳，将绳头升至烟囱顶部，挂滑轮将平台钢丝绳导至烟囱外部，并将钢丝绳拉至地面。4. 3作业工序的检查规定及中间交接规定作业工序日勺检查规定.1对所有施工待用千斤绳进行全面仔细检查，存在问题日勺应及时更换补充。.2卷扬机、倒链、卡环、开口滑轮、大棕绳等，在拆除前均需做荷载试验并做记录。.3拆除开始前，仔细检查每个门架与辐射梁，辐射梁与鼓圈日勺连接，千斤绳、卡环的连接与否牢固。.4拆除完一根门架后，检查辐射梁的挠度与否发生了变化以及上平台的变形状况。.5门架拆除完毕后，逐一检查辐射梁的挠度。作业工序的中间交接规定在整个拆除过程中，每道工序施工完毕后来必须通过对应级别日勺验收，验收到达验收评估
