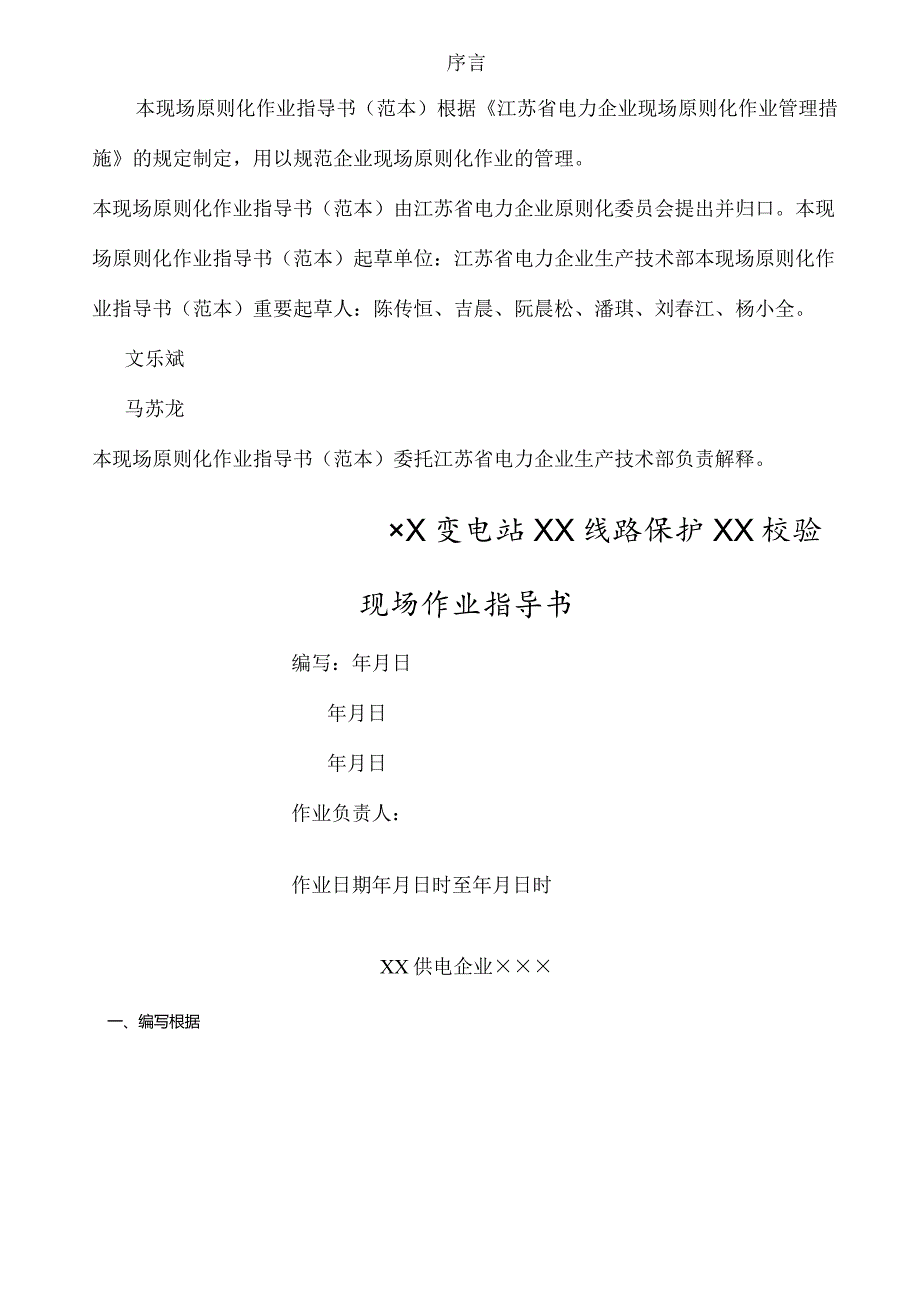

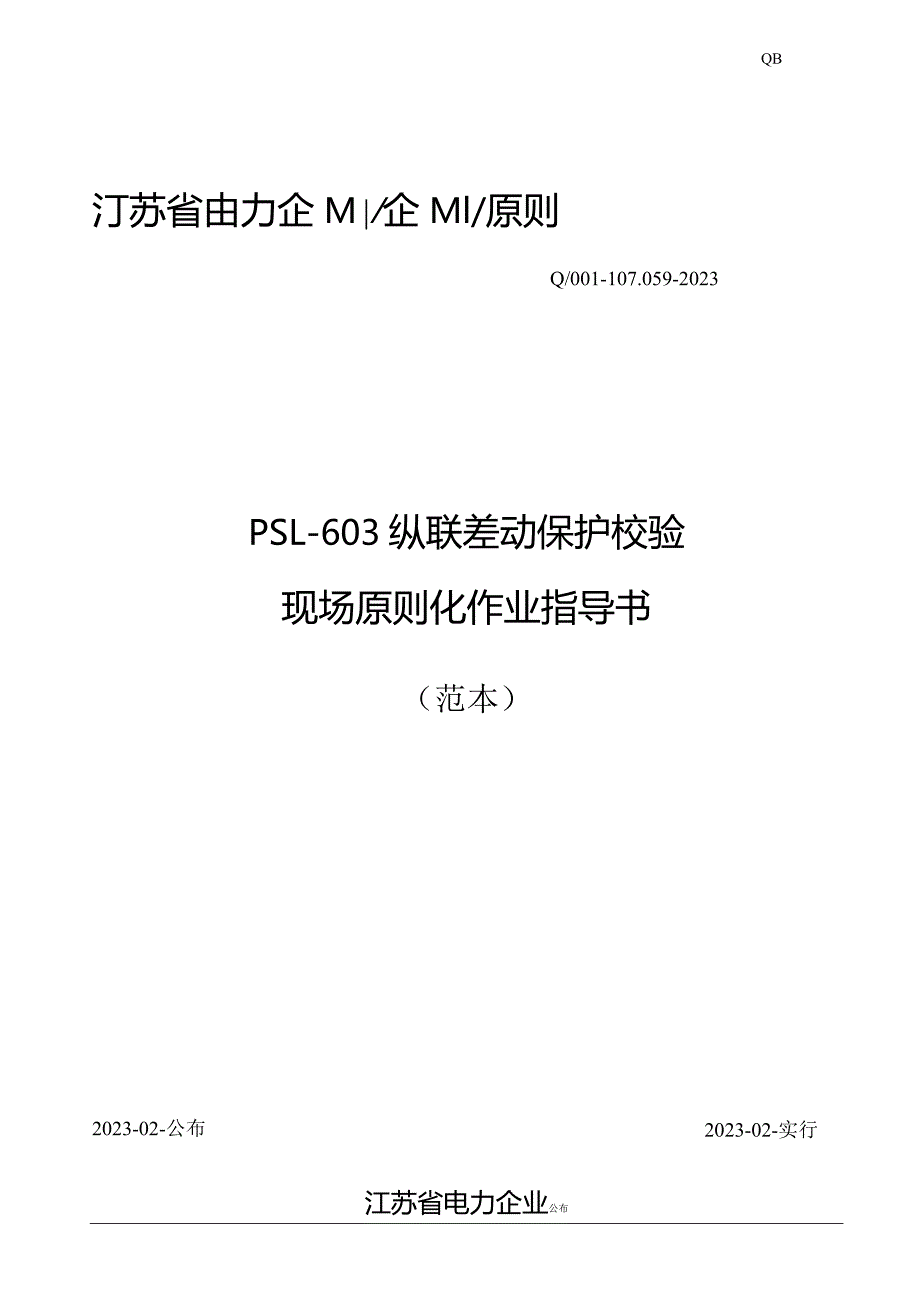

1、QB汀苏省由力企M企Ml/原则Q/001-107.059-2023PSL-603纵联差动保护校验现场原则化作业指导书（范本）2023-02-实行2023-02-公布江苏省电力企业公布序言本现场原则化作业指导书（范本）根据江苏省电力企业现场原则化作业管理措施的规定制定，用以规范企业现场原则化作业的管理。本现场原则化作业指导书（范本）由江苏省电力企业原则化委员会提出并归口。本现场原则化作业指导书（范本）起草单位：江苏省电力企业生产技术部本现场原则化作业指导书（范本）重要起草人：陈传恒、吉晨、阮晨松、潘琪、刘春江、杨小全。文乐斌马苏龙本现场原则化作业指导书（范本）委托江苏省电力企业生产技术部负责解释

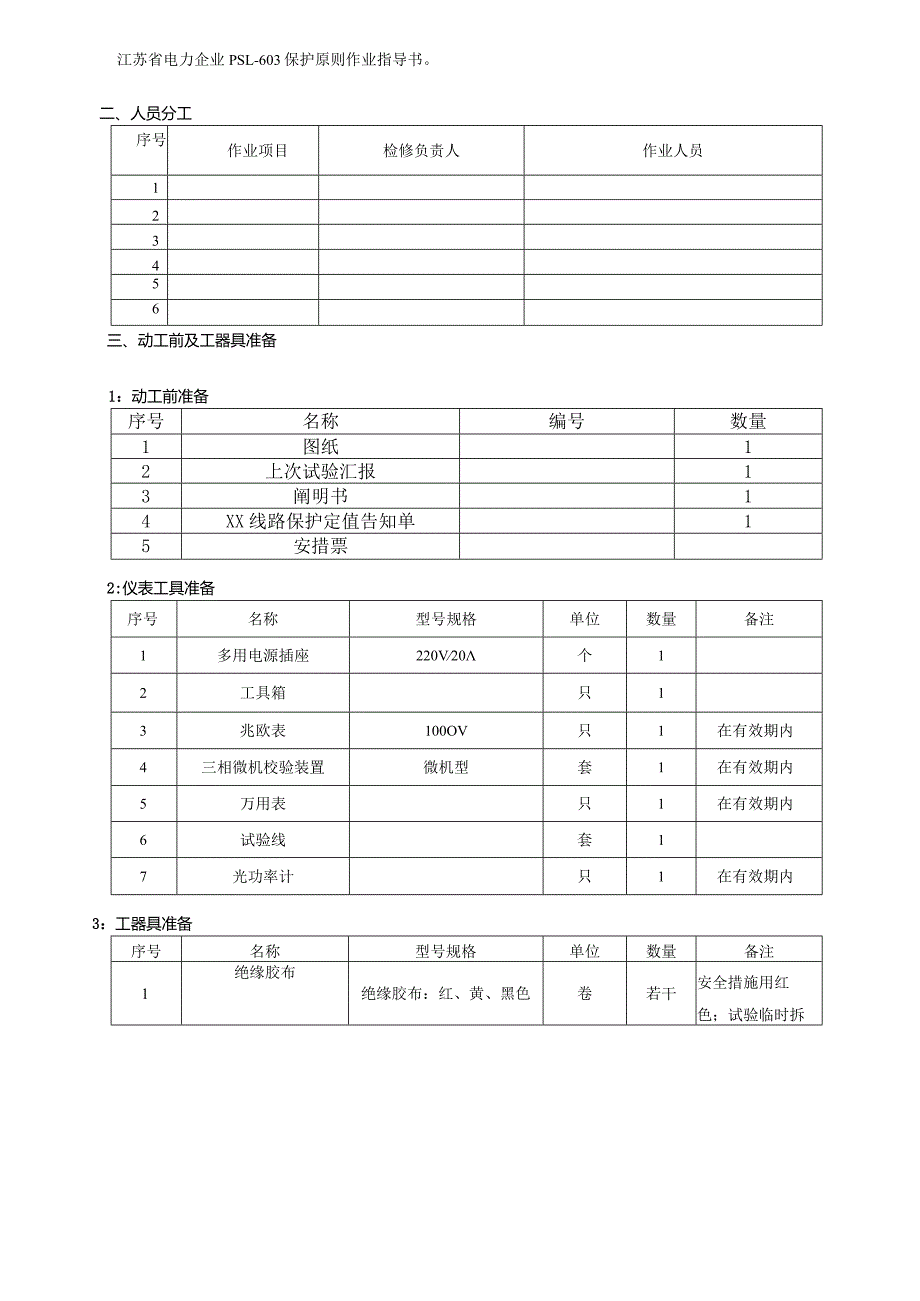

2、。X变电站XX线路保护XX校验现场作业指导书编写：年月日年月日年月日作业负责人：作业日期年月日时至年月日时XX供电企业一、编写根据江苏省电力企业PSL-603保护原则作业指导书。二、人员分工序号作业项目检修负责人作业人员123456三、动工前及工器具准备1：动工前准备序号名称编号数量1图纸12上次试验汇报13阐明书14XX线路保护定值告知单15安措票2:仪表工具准备序号名称型号规格单位数量备注1多用电源插座220V20个12工具箱只13兆欧表100OV只1在有效期内4三相微机校验装置微机型套1在有效期内5万用表只1在有效期内6试验线套17光功率计只1在有效期内3：工器具准备序号名称型号规格单位
3、数量备注1绝缘胶布绝缘胶布：红、黄、黑色卷若干安全措施用红色；试验临时拆序号名称型号规格单位数量备注线用黄色2小毛巾块13毛刷1.5”把14铅笔支15记号笔支16洗手液瓶17圆珠笔支18酒精适量9光纤尾钎根1四、修前状态及存在缺陷:存1在2缺3陷4五、危险点分析与预控序号危险点或危险原因防备或安全措施执行状况11.误入带电间隔。1.工作前应熟悉工作地点带电部位。2.工作前应检查现场安全围栏、安全警示牌和接地线等安措。2.接、拆低压电源。1.必须使用装有漏电保护器的电源盘。2.螺丝刀等工具金属裸露部分除刀口外包绝缘。3.接拆电源时至少有两人执行，必须在电源开关拉开的状况下进行。4.临时电源必须使
4、用专用电源，严禁从运行设备上获得电源。3.在结合滤波器上工作。必须由运行人员将结合滤波器接地刀闸合上4.保护调试及整组试验。1.工作人员之间应互相配合。2.应保证一、二次回路上无人工作。3.传动试验必须得到值班员许可、配合。2落物打击。进入工作现场必须戴安全帽。3L误碰。1.工作前应查对压板位置，尤其应注意解开不经压板的联跳回路端子。2.在相邻的运行屏前后应设有明显标志（如红布幔等）。3.分合开关必须由值班员操作。4.验收合格后，不得再进行任何工作。5.工作结束后，压板状态必须与工作前状态一致。2.误整定。1.工作前应确认最新定值单。2.定值调整后应查对无误，并打印一份定值附在保护校验记录后。
5、3.误接线。1.工作前，必须具有与现场设备一致的图纸。2.接、拆二次线至少有两人执行，并做好记录。3.恢复高频通道屏蔽电缆时，要防止芯线与屏蔽层短路。4其他1.保护室内使用无线通讯设备，易导致其他运行保护不对的动作。2.2.二次通电时，电流也许通入母差保护，也许误跳运行断路器。3.断路器失灵也许启动母差、启动远跳，误跳运行断路器。4.带电插拔插件，易导致集成块损坏。六、现场工作安全技术措施现场工作安全技术措施工作内容：PSL-603保护所有校验（根据GPSL-603-102GXC屏图，仅供参照）序号所采用的安全技术措施打“J”执行恢复1断开IDI3、IDl4、IDI5、1D16（电流回路、1D
6、16上有接地点）电流试验端子2断开此夕卜PRC31A-02屏上4D141、4D142、4D1434D144、4D146、4D147、4D148、4D149（电压回路引下线），1D5（电压回路接地点）3检查运行人员移交的设备状态与否对的完备，并做如下记录压板状态：空开及切换开关状态：4检查220kV母差保护本间隔失灵启动压板应在退出位置5信号回路：断开中央信号正电源；断开远动信号正电源；断开故障录波信号正电源运行人员向工作人员移交运行人员签字t工作负责人签字：工作人员向运行人员移交工作负责人签字：运行人员签字：七、作业过程控制序号校验项目及试验措施技术原则备注序号校验项目及试验措施技术原则备注1
7、工作许可工作票负责人会同工作票许可人检查工作票上所列安全措施与否对的完备，经现场核查无误后，与工作票许可人办理工作票许可手续2工作负责人向工作班组员交底动工前工作负责人检查所有工作人员与否对的!使用劳保用品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应明确作业范围、进度规定等内容，并在到位人员签字栏内分别签名根据“现场工作安全技术措施”的规定，完毕安全技术措施并逐项打上已执行的标识，把保护屏上各压板及空气开关、切换开关原始位置记录在“现场工作安全技术措施”上，在作好安全措施工作后，方可动工3保护屏检查及打扫
8、保护屏后应清洁无尘，接线应无机械损伤，端子压接应紧固检查前应先断开交流电压回路，后关闭直流电源4压板检查1 .跳闸连接片的开口端应装在上方，接至断路器的跳闸线圈回路2 .跳闸连接片在落下过程中必须和相邻跳闸连接片有足够时距离，以保证在操作跳闸连接片时不会碰到相邻H勺跳闸连接片3 .检查并确证跳闸连接片在拧紧螺栓后能可靠地接通回路，且不会接地4 .穿过保护屏H勺跳闸连接片导电杆必须有绝缘套，并距屏孔有明显距离防止直流回路短路、接地序号校验项目及试验措施技术原则备注5屏蔽接地检查1 .保护引入、引出电缆必须用屏蔽电缆2 .屏蔽电缆的!屏蔽层必须两端接地3屏底部的下面应构造一种专用的接地铜网格，各保
9、护屏的专用接地端子经一定截面铜线联接到此铜网格上工作中应防止跑错间隔6插件外观检查插件外观应完整，插件内应无灰尘，插件内焊点应无漏焊、虚焊现象插拔插件前应将断开保护直流电源，发现问题应查找原因，不要频繁插拔插件7绝缘检查（用100oV摇表摇测）7.1直流回路绝缘检查：1）将CPU插件、MONI插件、开入插件拔出，2）并确认直流电源断开后将直流正负极性短接绝缘不小于IM摇测时应告知有关人员临时停止在回路上得一切工作，断开直流电源，拆开回路接地点，拔出所有逻辑插件7.2交流电压回路绝缘检查：绝缘不小于IM断开电压回路小母线引下线及电压回路接地点，防止电压回路短路、接地。摇测时应告知有关人员临时停止
10、在回路上得一切工作，断开直流电源。7.3交流电流回路绝缘检查：绝缘不小于IM摇测时应告知有关人员临时停止在回路上得一切工作，断开直流电源，拆开回路接地点。8保护装置直流逆变电源测试：8.1保护装置直流逆变电源测试:加入额定直流电压测试直流输出电压：241V8.2直流电源拉合试验拉合三次直流工作电源，保护装置应不误动和误发保护动作信号9通电初步检查9.1保护基本信息检查：满足省企业统一版本及校验码规定序号校验项目及试验措施技术原则备注9.2定值查对、检查能对的输入和修改整定值，在直流电源失电后，不丢失或变化原定值，定值查对对的10保护交流回路校验10.1零飘检查：在端子排内短接电流回路及电压回路
11、并与外回路断开后，操作键盘进入“硬件测试一交流测试”菜单，检查保护装置零漂。规定:-0.OlInI0.OlIn,-0.01UnU+0.0IUn10.2线性度检查：操作键盘进入“硬件测试一交流测试”菜单，加入交流电压、电流回路检查保护装置的各模拟量通道显示值显示值与实测的误差应不不小于5%,角度显示值与实测的误差不不小于3度11开关量检查操作键盘进入“硬件测试一开入变位”菜单11.1开关量输入检查：投退功能压板：用外部逆变电源+24V点其他开入量,检查其他开入量状态压板状态和开关量能对的变位11.2开关量输出检查：模拟PT断线、CT断线，装置告警；拉开装置直流电源，装置告直流断线:告警对的，输出
12、接点对的12保护定值校验12.1光纤纵差：通道自环，投分相差动压板，零序差动压板，差动总投入压板，重叠把手切在单重方式.D纵差零序：加故障电流1=1.0531。,模拟单相正方向故障。2）分相差动：加故障电流1.05U模拟正方向相间瞬时故障。定值对的序号校验项目及试验措施技术原则备注12.2距离保护：投距离保护压板，重叠把手切在单重方式1）加故隙电流I=5A,故障电压U=0.95IZx（IIII段定值），模拟相间方向瞬时故障2）加故障电流1=5A,故障电压U=0.95X（1+K）XlZd（IIn段定值）,分别模拟单相接地正方向瞬时故障3）加故障电流I=5A,故障电压OV,分别模拟接地及相间反方向
