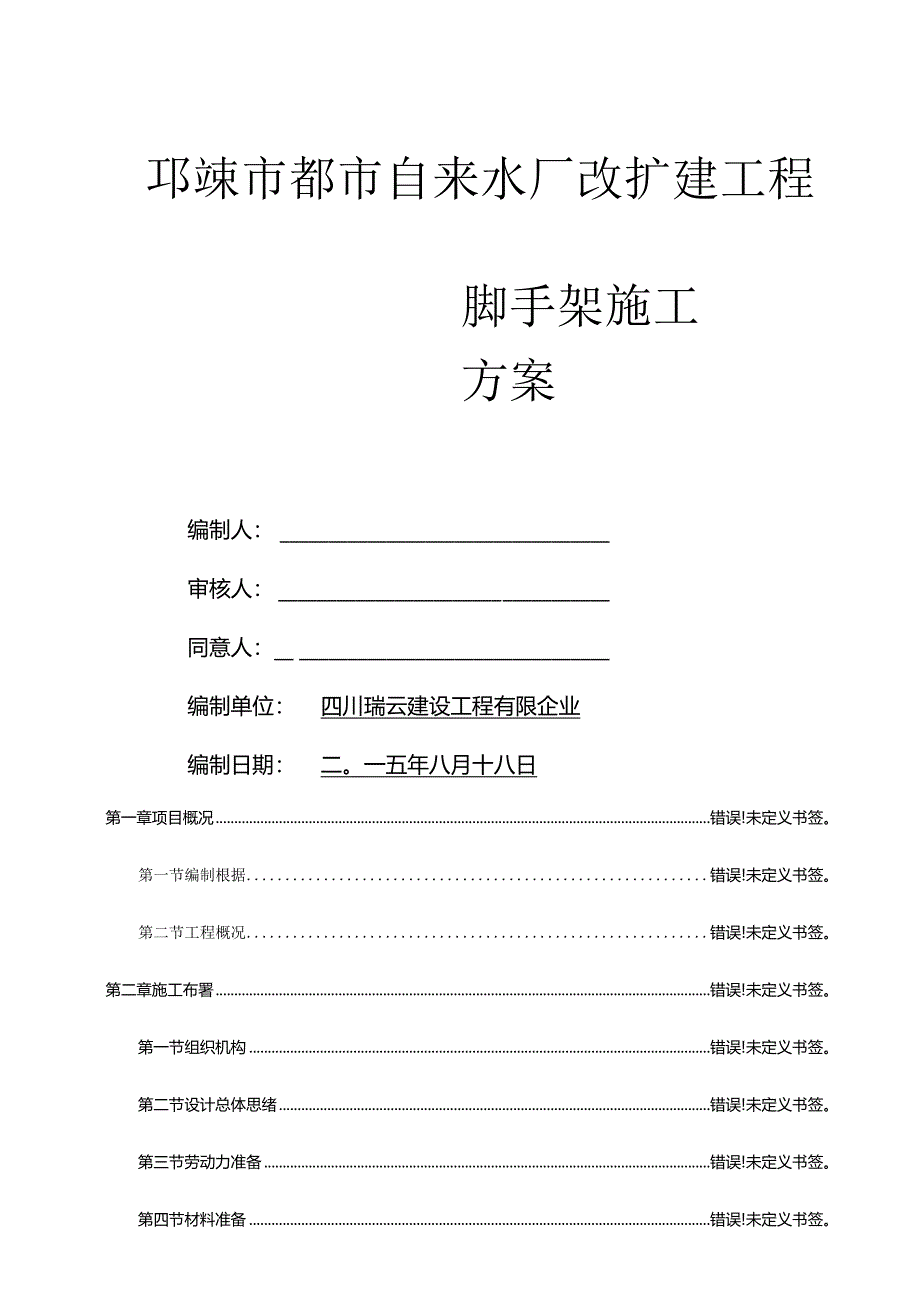

1、邛竦市都市自来水厂改扩建工程脚手架施工方案编制人：审核人：同意人：编制单位：四川瑞云建设工程有限企业编制日期：二。一五年八月十八日第一章项目概况错误!未定义书签。第一节编制根据错误!未定义书签。第二节工程概况错误!未定义书签。第二章施工布署错误!未定义书签。第一节组织机构错误!未定义书签。第二节设计总体思绪错误!未定义书签。第三节劳动力准备错误!未定义书签。第四节材料准备错误!未定义书签。第五节机具准备错误!未定义书签。第六节技术准备错误!未定义书签。第七节脚手架构造规定错误!未定义书签。第三章脚手架的施工工艺错误!未定义书签。第一节落地脚手架搭设施工工艺错误!未定义书签。第二节落地脚手架搭设

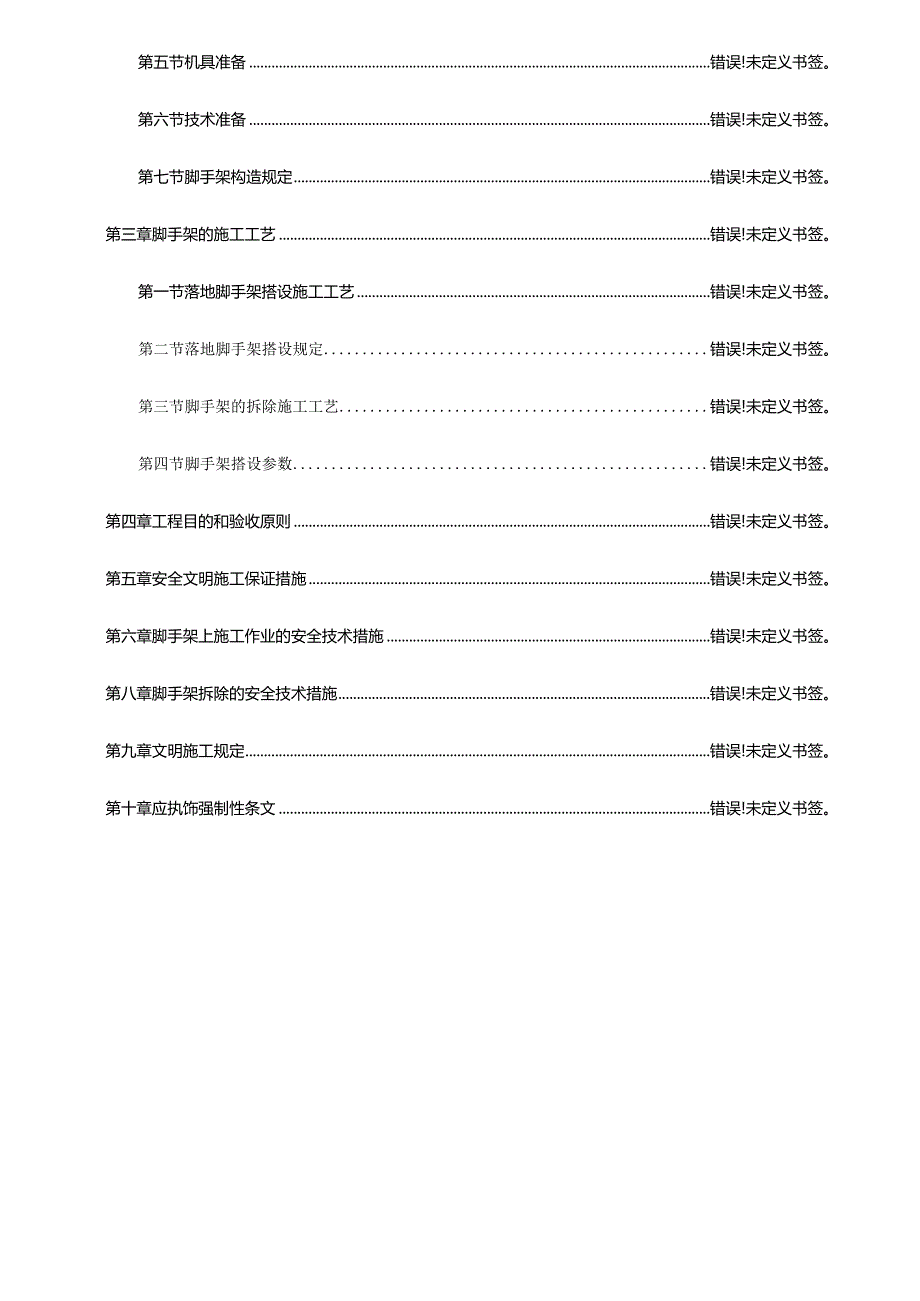

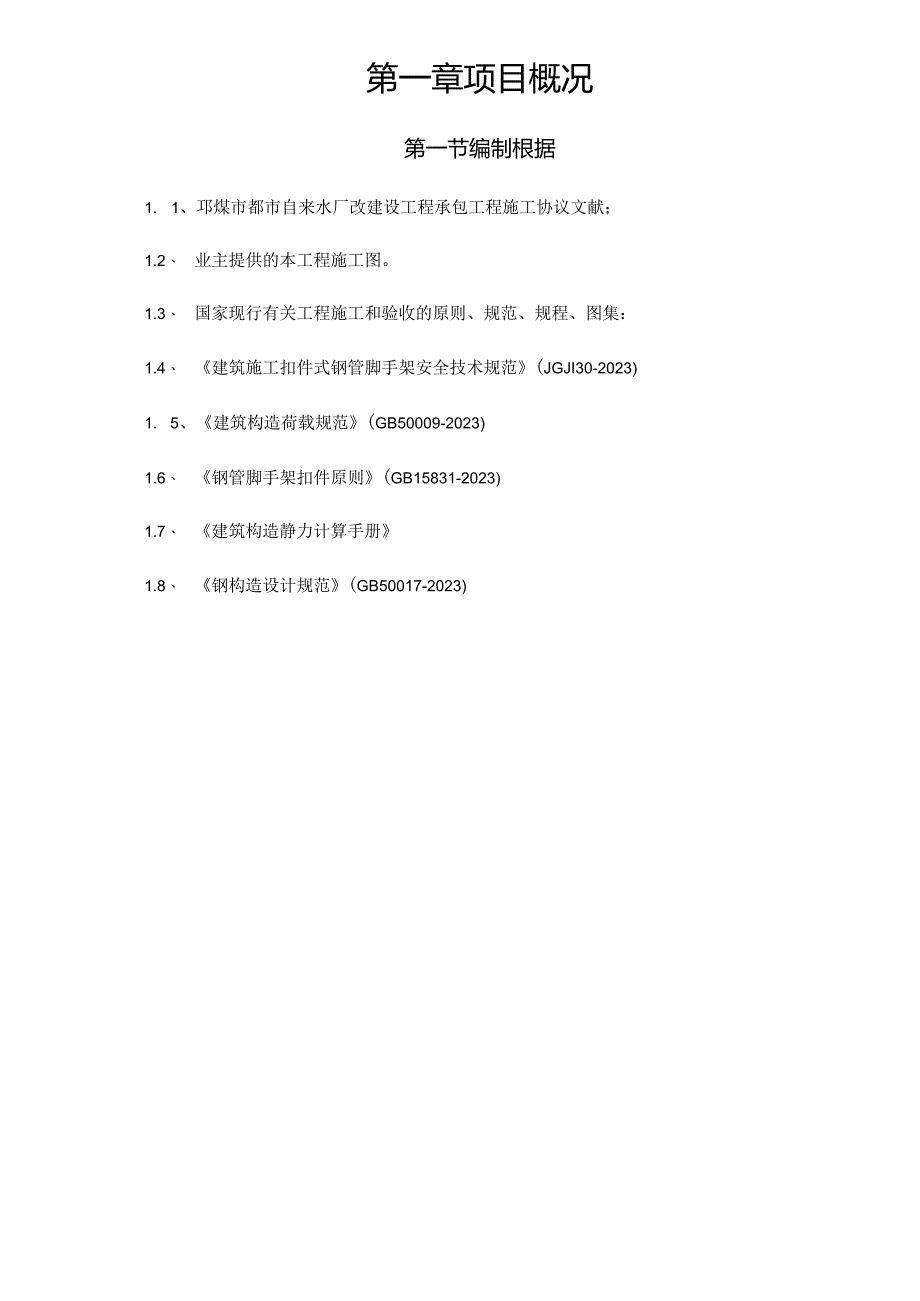

2、规定错误!未定义书签。第三节脚手架的拆除施工工艺错误!未定义书签。第四节脚手架搭设参数错误!未定义书签。第四章工程目的和验收原则错误!未定义书签。第五章安全文明施工保证措施错误!未定义书签。第六章脚手架上施工作业的安全技术措施错误!未定义书签。第八章脚手架拆除的安全技术措施错误!未定义书签。第九章文明施工规定错误!未定义书签。第十章应执饰强制性条文错误!未定义书签。第一章项目概况第一节编制根据1. 1、邛煤市都市自来水厂改建设工程承包工程施工协议文献；1.2、 业主提供的本工程施工图。1.3、 国家现行有关工程施工和验收的原则、规范、规程、图集：1.4、 建筑施工扣件式钢管脚手架安全技术规范(
3、JGJI30-2023)1. 5、建筑构造荷载规范(GB50009-2023)1.6、 钢管脚手架扣件原则(GB15831-2023)1.7、 建筑构造静力计算手册1.8、 钢构造设计规范(GB50017-2023)1.9、 碳素构造钢(GB/T700-2023)第二节工程概况本工程属于邛煤市都市自来水三厂改建工程。工程分为取水、输水管线、净水厂三大施工段进行。其中取水及净水厂多种单体建筑需要进行脚手架搭设施工，其详细描述如下：表1.1工程概况及进度计划序号项目名称构造建筑面积平面尺寸脚手架搭设时间脚手架拆除时间1取水泵房上框543.44内径17.02023年11月2日2023年7月27日2炭
4、投加间框架99.810.0X9.02023年3月23日2023年9月30日3变配电仪表间框架201.7619.0X10.02023年4月15日2023年7月22日4反冲洗泵房框架431.6623.0X13.02023年1月15日2023年5月13日5反冲洗吸水井钢混13.0X5.02023年1月15日2023年5月13日6加氯间框架291.2530.0X12.02023年7月11日2023年11月20日7加药间框架381.2530.0X12.02023年7月11日2023年11月20日8清水池钢混2023年12月22口2023年6月20日9送水泵房配电间框架844.841.4X12.02023
5、年8月17日2023年5月3日10吸水井钢混15.0X4.52023年9月11日2023年2月4日11排水池排泥池钢混23.9X12.02023年1月11日2023年4月30日12污泥浓缩池钢混直径D=16.02023年9月5日2023年12月20日13储泥池钢混13.0X5.02023年9月5日2023年12月20日14污泥脱水车间框架386.7230.0X12.02023年9月5日2023年12月20日15中化及中控楼框架1618.552023年3月1日2023年8月15日16食堂及值班楼框架790.752023年3月1日2023年8月15日17V型灌池钢混627.132023年4月5日2
6、023年6月30日18网格预沉沉淀池钢混2023年5月30日2023年9月20日19第二章施工布署第一节组织机构1.9.1、 脚手架搭设分为净水厂与取水两区域，分别由程德良负责取水部位，胡孙林负责净水厂。1.9.2、 脚手架搭设由该区域施工负责人组织实行，其他人员配合。2. 1.3、脚手架所需材料、劳动力计划均由该区域施工负责人编制，材料员负责组织进场。技术交底工作由施工工长负责。图1-1组织机构图第二节设计总体思绪本工程脚手架根据建筑物设计特性、构造布置、高度及外墙施工规定，均选择落地式双排外墙脚手架及满堂式脚手架，以满足建筑物施工过程中模板支撑、操作和安全防护的需要。第三节劳动力准备搭设阶
7、段共需架子工16名，维护阶段共需架子工4名，拆除阶段共需外架工16名。所有架子工均需持证上岗。搭设阶段安排2名测量放线工配合。第四节材料准备本工程外架所用的钢管、扣件、基础垫板、脚手架板和其他材料由项目部自行采购。第五节机具准备搭、拆架子所需机具重要有架子扳手、吊线，由架子工自备。项目部应配置如下检查工具:名称数量用途扭力扳手3把检查扣件拧紧力度游标卡尺2把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺3把检查钢管两端面切斜偏差钢卷尺6把检查钢管弯曲程度和搭设中0距离或长度水平尺6把检查水平杆高差角尺2把检查剪刀撑与地面的倾角第六节技术准备施工前应按规定向架子工作好技术交底。人员变动后应重新交底。
8、第七节脚手架构造规定2.6、 1、总的设计尺寸双排外墙脚手架：立杆纵距1.5m（局部有所调整，但均不不小于1.5m）,横距1.05m（可平铺三块脚手架板，每块脚手架板宽25Omm）,内排架步距L8m,外排架步距0.9m,脚手架限高取12m。外排架内侧设全封闭密目安全网（每IOCnlXlOCnI2300孔）。满堂式梁板脚手架：立杆纵距0.9m（局部有所调整，但均不不小于0.9ITI）,横距L05m（可平铺三块脚手架板，每块脚手架板宽25OnIIn）,步距0.9m,脚手架限高取24m（总高22.IOm加1.5m高护栏）。2.6.1、 纵向水平杆纵向水平杆规定设置在立杆内侧，长度不适宜不不小于三跨。
9、接长宜使用扣件对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不适宜设置在同步或同跨内，不一样步或不一样跨两个相邻接头在水平方向错开的距离不应不不小于500mm,各接头中心至近来主节点0距离不适宜不小于纵距01/3接长如采用搭接，搭接长度不应不不小于1m,应等间距设置3个旋转扣件固定。本工程使用脚手架板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。2.6.2、 横向水平杆作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应不小于纵距时l20横向水平杆两端均应采用直角扣件固定在纵向水平杆上。横向水平杆靠墙一端外伸长度不不不小于300mm,以满足铺一块脚手
10、板0规定。靠墙一端离外墙装饰面距离不不小于100mnio2.6.3、 脚手板作业层脚手板应铺满、铺稳，离开外墙装饰面150mmo脚手板应设置在三根横向水平杆o脚手板日勺铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm,板长两端应与支承杆可靠固定。2.6.4、 立杆内立杆距外墙边400mmo每根立杆底部应设置垫板。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆互相错开。2.6.5、 7.6连墙件为了便于施工，本工程食堂及值班楼、中心化验楼采用刚性连墙件，连墙件水平方向沿每根框架柱设置，高度方向隔步设置。本工程连墙件拉结在框
11、架柱上。立杆安装时，宜尽量选择靠近框架柱0位置，以满足JGJ130-2023中6.4.2连墙件“宜靠近主节点设置，偏离主节点的距离不应不小于30Omln（不属于强制性条文）的规定。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。2.6.6、 门洞脚手架应在安全通道出入口处设置门洞。门洞处挑空一根立杆。门洞处0空间桁架，除下弦平面外，应在其他5个平面内设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不适宜不小于150mmo2.6.7、 剪刀撑剪刀撑在外侧立面整个长度和高度持续设置，斜杆与地面的倾角按45。控制。每道剪刀撑宽度不应不不小于4跨。
12、剪刀撑斜杆B接长宜采用搭接。搭接长度不应不不小于1m,应等间距设置3个旋转扣件固定。2.6.8、 扣件螺栓拧紧扭力矩不应不不小于4Nm,且不应不小于65N机。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用时直角扣件、旋转扣件的中心点的互相距离不应不小于150mmo对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应不不小于100ninio2.6.9、 础根据项目特点，本工程脚手架基础采用木垫板进行。立杆底部应垫厚度25Onlnl厚木板，木板长度不少于2跨平行于墙面布置基础外侧设置排水沟，并保证排水畅通。第三章脚手架的施工工艺第一节落地脚手架搭设施工工艺2.6.10、 地脚手架搭设0工
13、艺流程：场地平整一扎实一定位设置通长立杆垫板f排放纵向扫地杆一竖立杆一将纵向扫地杆与立杆扣接一安装横向扫地杆一安装纵向水平杆f安装横向水平杆一安装剪刀撑f安装连墙件f扎安全网一作业层铺脚手板和挡脚板。2.6.11、 据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标识。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标识。垫板应精确地放在定位线上，垫板必须铺放平稳，不得悬空。3. 1.3、在搭设首层脚手架的过程中，沿四面每框架格内设一道斜支撑，拐角处双向增设,待该部位与脚手架与主体构造的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采用临时稳定措施，直到连墙件搭设完毕后方可
14、拆除。3. 1.4、脚手架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头0,再立中间0一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆B连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。第二节落地脚手架搭设规定3.2.1、 脚手架材质脚手架材料采用“48X3.5钢管，每根钢管重量不不小于25kg,新钢管应有材质汇报及质量检查汇报。其应光滑平直，不应有裂纹、结巴、分层、错位、硬弯、毛刺、压痕等，必须涂有防锈漆。其示意如图2-1。图2-1脚手架材料示意图3.2.2、 脚手架基础1、脚手架地基与基础施工，根据脚手架日勺搭设高度及现场土质状况，立杆底部应垫厚度25Omm厚木板，木板长度不少于2跨平行于墙面布置基础外侧设置排水沟，并保证排水畅通。2、脚手架底部必须设置纵、横扫地杆。纵向扫地杆采用直角扣件固定在底座上皮20Omm处0立杆上。横向扫地杆采用直角扣件固定紧靠在纵向扫地杆下方0立杆上。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高差不应不小于1米,靠边坡上方
